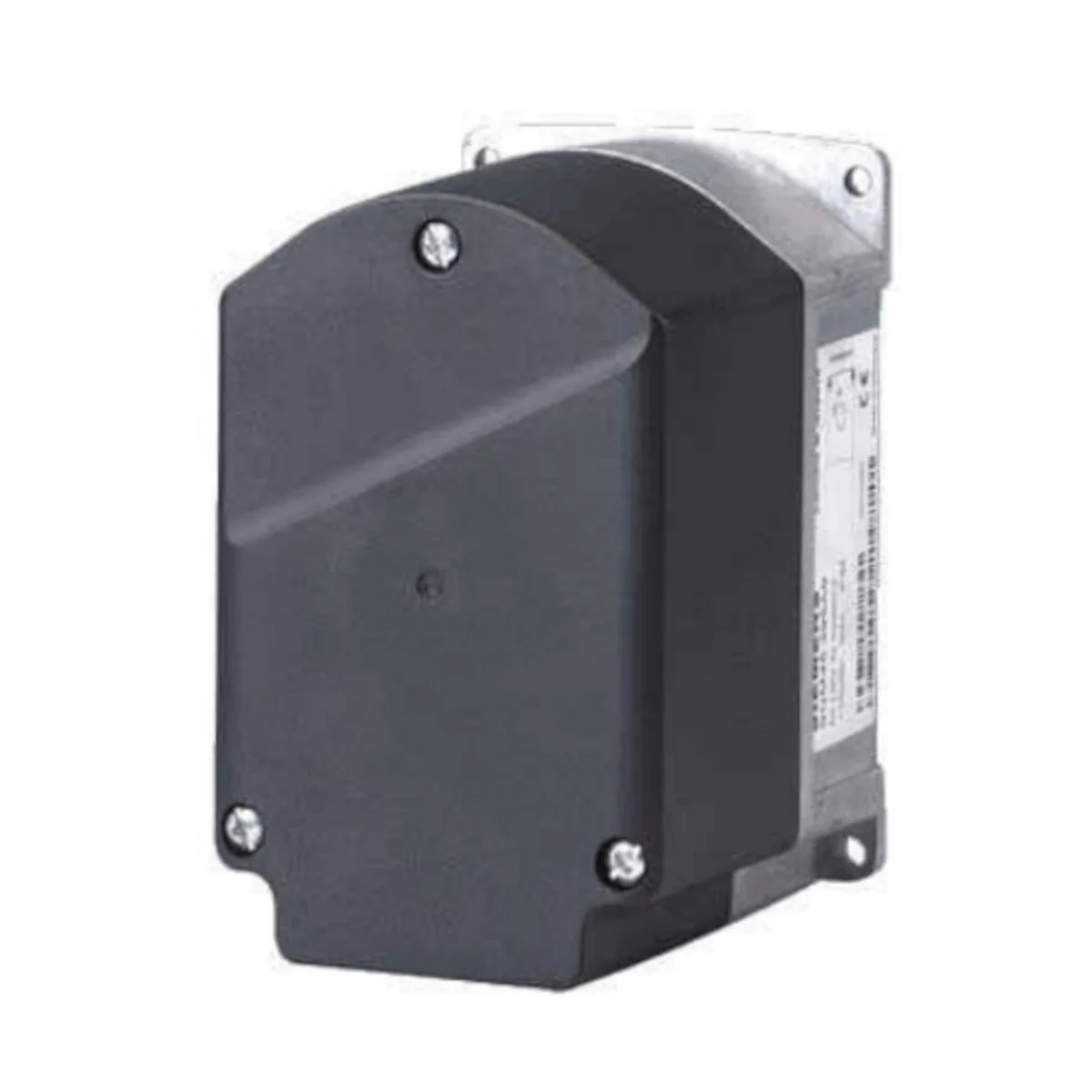

SQM48.497B9 Siłownik do LMV5.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 20Nm, czas przebiegu 30..120s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 14mm pod wpust płaski

SQM48.497B9 to elektryczny siłownik obrotowy firmy Siemens (Smart Infrastructure), przeznaczony do napędu elementów wykonujących ruch obrotowy – m.in. przepustnic powietrza i przepustnic gazu, a także regulatorów ciśnienia oleju, zaworów klapowych i zaworów motylkowych. Najczęściej stosowany jest w palnikach olejowych i gazowych średniej oraz dużej mocy oraz w urządzeniach do procesów cieplnych, do regulacji ilości gazu, oleju i powietrza do spalania w zależności od aktualnego obciążenia – w połączeniu z elektronicznym sterownikiem LMV5. Sterowanie oraz sygnał zwrotny położenia realizowane są przez magistralę CAN, a kabel magistralny służy również do zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM48.497B9
• Typ: siłownik elektryczny obrotowy do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe/gazowe średniej i dużej mocy, urządzenia do procesów cieplnych (w połączeniu z LMV5)
• Komunikacja i sterowanie: magistrala CAN (zasilanie również przez kabel magistralny)
• Silnik napędowy: silnik krokowy
• Rozdzielczość pozycjonowania: 0,1°
• Dokładność typowa (nowe urządzenie): ±0,2° (przy eksploatacji na urządzeniach podstawowych LMV5)
• Maks. kąt roboczy: 90°
• Znamionowy moment wyjściowy (maks.): 20 Nm
• Moment trzymania (maks.): 20 Nm
• Minimalny czas ruchu do 90°: 30 s (czasy ruchu ustawiane w urządzeniu podstawowym)
• Sygnalizacja zwrotna pozycji: czujnik Halla (wersja B9)
• Stopień ochrony: IP54 (przy odpowiednim wykonaniu przepustów kablowych)

Zastosowanie

SQM48.497B9 służy do napędu elementów obrotowych w układach spalania i procesach cieplnych, w szczególności do regulacji przepływów mediów i powietrza:

• regulacja przepływu gazu,
• regulacja ilości oleju,
• regulacja ilości powietrza do spalania,
• napęd zaworów motylkowych oraz innych elementów wykonujących ruch obrotowy.

Siłowniki SQM45/SQM48 oraz niniejsza dokumentacja są przeznaczone dla producentów (OEM) stosujących SQM45/SQM48 w swoich produktach.

Funkcje i działanie

Sterowanie przez magistralę CAN

• Sterowanie oraz przesyłanie sygnału zwrotnego położenia odbywa się przez magistralę CAN.
• Kabel magistralny służy również do zasilania siłownika.
• Właściwości i ustawienia (np. czas ruchu, kierunek obrotów, pozycje krańcowe) są określane przez urządzenie podstawowe – np. LMV5.

Adresowanie (przypisanie funkcji)

• Przypisanie funkcji (siłownik paliwowy / pneumatyczny / pomocniczy) wykonuje się za pomocą AZL5 oraz przycisku adresowania na siłowniku (przy zdjętej pokrywie).
• Poprawność przypisania można sprawdzić na podstawie migającej diody.

Terminator magistrali

• Okablowanie szeregowe magistrali musi być zakończone terminatorem.
• W ostatnim siłowniku ustawia się zworkę w pozycji BUS TERMINATION (aktywacja terminatora); w pozostałych siłownikach terminator musi być wyłączony.
• Oba gniazda przyłączeniowe X1 i X2 są takie same.

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: 2 × 12 V~ (przez kabel magistralny z urządzenia podstawowego lub z osobnego transformatora)
• Częstotliwość robocza: 50…60 Hz ±6%
• Podłączenie kabla: wtyczki z zaciskami śrubowymi RAST3,5
• Przepust kablowy: wtykana wkładka gwintowana na dławnice kablowe 2 × M16
• Przekrój przewodów przyłączeniowych: 0,5…1,5 mm²
• Uwagi instalacyjne: okablowanie magistrali musi być wykonane szeregowo (bez odgałęzień); po wyłączeniu zasilania moment trzymania maleje.

Dane techniczne (SQM48.497B9)

• Moment wyjściowy znamionowy (maks.): 20 Nm
• Moment trzymania (maks.): 20 Nm
• Minimalny czas ruchu do 90°: 30 s
• Maks. kąt roboczy: 90°
• Silnik: krokowy
• Zużycie własne (SQM48): 26…34 VA
• Cykl pracy: 50%, maks. 3 min bez przerwy
• Dokładność typowa: ±0,2° (na LMV5)
• Stopień ochrony: IP54 (pod warunkiem odpowiedniego wykonania przepustów kablowych)
• Klasa ochronności: III zgodnie z EN 60730-1:2016 + A1:2019
• Zewnętrzny bezpiecznik: maks. 4 AT (zwłoczny) wg DIN EN 60127-2
• Wewnętrzne zabezpieczenie przed przeciążeniem: 2,5 AT (zwłoczny), niewymienny
• Waga (SQM48): ok. 1,6 kg
• Temperatura pracy: -20…+60°C
• Maks. wysokość montażu: 2000 m n.p.m.
• Siła promieniowa łożyska (maks.): 420 N
• Trwałość: 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu; 2 000 000 cykli regulacji przy 75% momentu znamionowego w zakresie obrotu 10°
• Nr magazynowy: S55451-D301-A100

Wykonanie i montaż

• Obudowa: dół z ciśnieniowego odlewu aluminiowego; pokrywa z tworzywa odpornego na uderzenia i wysoką temperaturę
• Kolor pokrywy: czarny
• Przekładnia (SQM48): stalowa przekładnia czołowa o niewielkim luzie, smarowana dożywotnio
• Wałek wyjściowy: stal oksydowana, zamocowany na stałe z przodu przekładni (dla SQM48 wałek hartowany), bez możliwości wymiany
• Wersja wałka (SQM48.497B9): nr 7 – rowek pod wpust A5x3x28 DIN 6885 T3
• Montaż i mocowanie: z przodu od strony siłownika (4 zewnętrzne otwory montażowe + długi otwór na kołek ustalający) lub alternatywnie od strony napędzanego elementu (3 śruby samogwintujące)
• Pozycja montażowa: dowolna
• IP54 w praktyce: dla zachowania IP54 należy zastosować odpowiednie dławnice/zaślepki M16 oraz zabezpieczyć łożysko wałka przed bezpośrednim działaniem wody i pyłu

Podsumowanie

Siemens SQM48.497B9 to solidny siłownik obrotowy do 20 Nm z napędem krokowym, przeznaczony do sterowania przepustnicami powietrza i gazu w układach spalania. Komunikacja i sprzężenie zwrotne realizowane są przez CAN, a zasilanie odbywa się z 2 × 12 V~ (przez kabel magistralny). Minimalny czas ruchu do 90° wynosi 30 s, a wykonanie w klasie IP54 (przy właściwych przepustach kablowych) oraz stalowa przekładnia o niskim luzie zapewniają wymagane parametry pracy w aplikacjach palnikowych i procesowych z urządzeniem podstawowym LMV5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i do integracji w urządzeniach końcowych. Stosować wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami właściwych norm aplikacyjnych.
• W zastosowaniach związanych z bezpieczeństwem produkt może być używany wyłącznie w połączeniu ze sterownikami palnikowymi Siemens.
• W połączeniu z jednostką bazową LMV5 produkt posiada oznaczenie CE. Produkt posiada również oznaczenie EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Nieprzestrzeganie zaleceń producenta może prowadzić do sytuacji niebezpiecznych, utraty funkcji bezpieczeństwa lub uszkodzenia produktu.
• Montaż, ustawienia, adresowanie, podłączenie i konserwację może wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Urządzenie elektryczne klasy III. Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć zasilanie; do pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą być odpowiednio osłonięte. Należy uniemożliwić dotknięcie nieizolowanych połączeń lub przewodów.
• Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia osprzętu przepustów. Uziemienie należy wykonać na miejscu montażu przy użyciu odpowiednich podkładek i mostków przewodzących. Obudowa siłownika musi być podłączona do uziemienia funkcjonalnego FE instalacji.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawny i uporządkowany stan okablowania. Przewody linkowe należy zakończyć odpowiednimi tulejkami, a odizolowane żyły nie mogą stykać się z sąsiednimi zaciskami.
• Stosować wyłącznie przewody połączeniowe wskazane przez producenta. Okablowanie magistrali musi być prowadzone ściśle szeregowo, bez rozgałęzień, a na końcu magistrali należy włączyć rezystor terminujący zgodnie z dokumentacją.
• Do połączeń elektrycznych należy używać dostarczonego złącza RAST3.5 ze złączami śrubowymi i zachować moment dokręcania śruby 0,25 Nm.
• Nie wolno zdejmować osłony płytki drukowanej. Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD); należy unikać ładunków statycznych i stosować środki ochrony ESD. Nie dotykać spodniej strony płytki.
• Upadek lub silny wstrząs może pogorszyć funkcje bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Urządzenie należy montować zgodnie z krajowymi i lokalnymi przepisami bezpieczeństwa. Nie wystawiać siłownika na bezpośrednie promieniowanie słoneczne.
• Podczas montażu należy przestrzegać zakresu pracy podanego na tabliczce znamionowej oraz wykonać prawidłowe, niewywołujące przeciążeń połączenie mechaniczne z elementem sterowanym. Należy zapobiegać niedopuszczalnym obciążeniom i momentom wynikającym z przeciążenia mechanicznego.
• Połączenie między wałem napędowym siłownika a elementem sterowanym musi być elastyczne, a jednocześnie skrętnie sztywne i pozbawione luzu. Po wyłączeniu zasilania moment trzymający ulega zmniejszeniu.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych M16 z odciążeniem przewodu oraz przy takim montażu, aby łożyskowanie wału nie było bezpośrednio narażone na działanie wody lub pyłu.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tego wymagania może prowadzić do utraty funkcji bezpieczeństwa.
• Model SQM48.497B9 należy instalować z dala od pól magnetycznych. Przy polach magnetycznych do 1000 mT należy zachować co najmniej 10 cm odstępu, a przy silniejszych polach (>1…10 T) co najmniej 40 cm.
• Nie przekraczać dopuszczalnych warunków pracy: napięcie robocze 2 x 12 V~ przez przewód magistrali z jednostki bazowej lub przez osobny transformator, maksymalny kąt przestawienia 90°, maksymalna temperatura powierzchni montażowej 60°C, temperatura pracy od -20°C do +60°C, wysokość instalacji do 2000 m n.p.m.
• Urządzenie należy zabezpieczyć zewnętrznym bezpiecznikiem przeciążeniowym maks. 4 AT zwłocznym, zgodnym z DIN EN 60127-2/5.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania urządzenie musi zostać wymienione przez autoryzowany personel.
