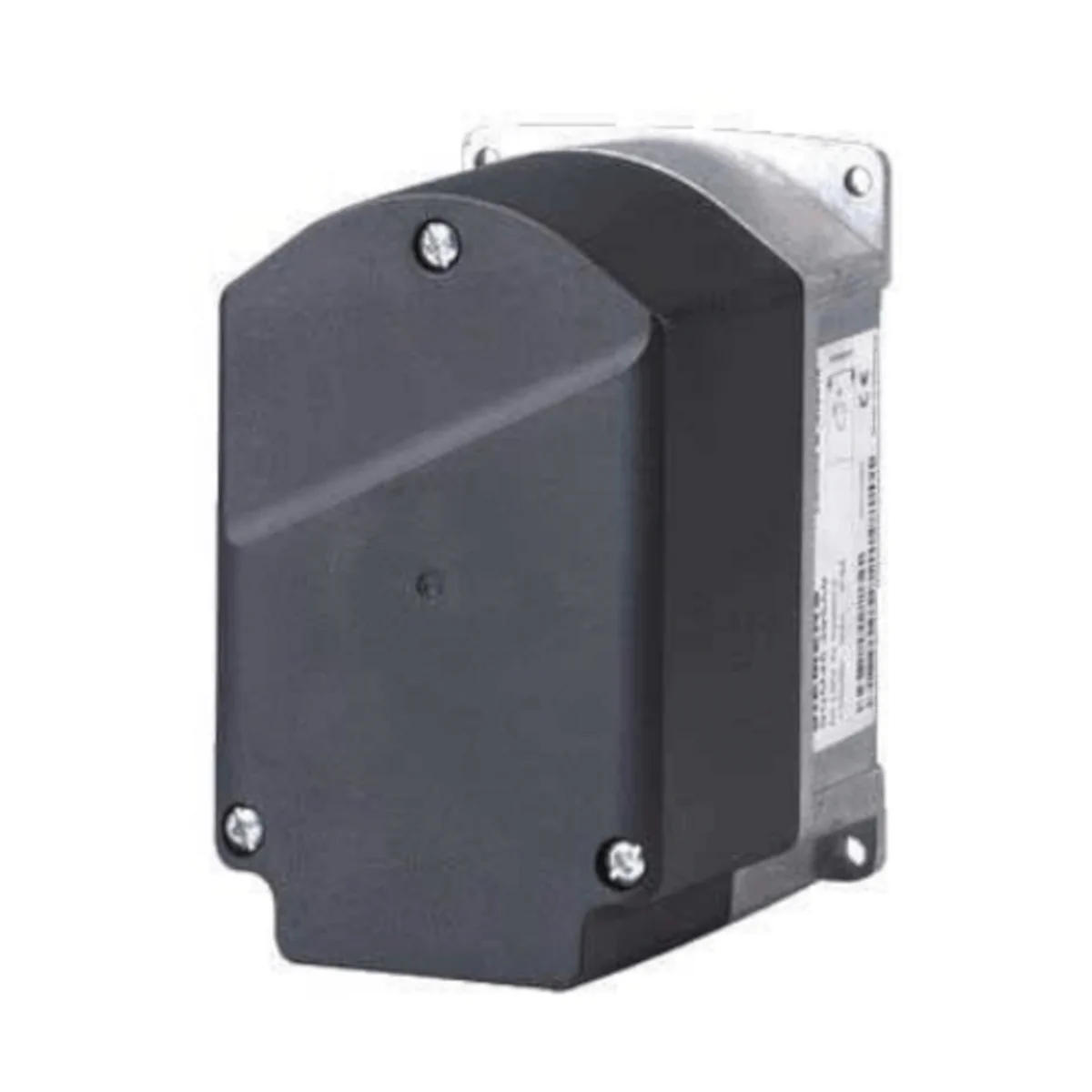

SQM45.295C8 Siłownik do LMV6.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 3Nm, czas przebiegu 10..120s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10mm kształtu D

SQM45.295C8 to elektryczny siłownik obrotowy firmy Siemens z rodziny SQM45, przeznaczony do napędu elementów wykonujących ruch obrotowy w technice palnikowej (m.in. regulacji ilości gazu, oleju oraz powietrza do spalania w zależności od obciążenia), w połączeniu z elektronicznym sterownikiem, np. LMV5. Sterowanie oraz sprzężenie zwrotne położenia realizowane są poprzez magistralę CAN, a kabel magistralny służy również do zasilania.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM45.295C8
• Typ: elektryczny siłownik obrotowy (do elementów wykonujących ruch obrotowy)
• Zastosowanie: palniki olejowe i gazowe o średniej i dużej mocy oraz urządzenia do procesów cieplnych
• Komunikacja / sterowanie: magistrala CAN (sterowanie i sygnał zwrotny położenia)
• Napęd: silnik krokowy, rozdzielczość pozycjonowania 0,1°
• Maks. kąt roboczy: 90°
• Dokładność typowa (nowe urządzenie): ±0,2° (przy eksploatacji na urządzeniach podstawowych LMV5)
• Przekładnia (SQM45): czołowa z tworzywa sztucznego o niewielkim luzie, smarowana dożywotnio
• Stopień ochrony: IP54 (pod warunkiem prawidłowego wykonania przepustów kablowych)

Zastosowanie

Siłownik SQM45.295C8 jest przeznaczony do napędu regulatorów ciśnienia oleju, zaworów klapowych, zaworów motylkowych oraz innych elementów wykonujących ruch obrotowy. Typowe zastosowanie obejmuje regulację przepływu gazu, ilości oleju i ilości powietrza do spalania w zależności od aktualnego obciążenia, w połączeniu z elektronicznym sterownikiem (np. LMV5).

Zasada działania i sterowanie

• Sterowanie i sprzężenie zwrotne położenia odbywają się poprzez magistralę CAN.
• Kabel magistralny służy również do zasilania siłownika.
• Właściwości i ustawienia (np. czas ruchu, kierunek obrotów, pozycje krańcowe) są określane przez urządzenie podstawowe (np. LMV5).
• Czas ruchu może być zmieniany przez urządzenie podstawowe w różnych fazach pracy (np. uruchomienie / praca).

Podłączenie elektryczne i magistrala

• Napięcie zasilające: 2 x 12 V~ przez kabel magistralny z urządzenia podstawowego lub z osobnego transformatora
• Częstotliwość robocza: 50…60 Hz ±6%
• Sposób podłączenia: wtyczki RAST3,5 z zaciskami śrubowymi
• Moment dokręcenia połączeń śrubowych: 0,25 Nm
• Przepust kablowy: wtykana wkładka gwintowana na dławnice kablowe 2 x M16
• Przekrój przewodów przyłączeniowych: 0,5…1,5 mm²
• Terminator magistrali: w ostatnim siłowniku okablowania magistrali należy aktywować terminator zworką w pozycji BUS TERMINATION (w pozostałych siłownikach terminator wyłączony)

Dane techniczne (dla rodziny SQM45 – dane wspólne z karty katalogowej)

• Zużycie własne (SQM45): 9…15 VA
• Czas pracy: 50%, maks. 3 min. bez przerwy
• Położenie montażowe: dowolne
• Klasa ochronności: III zgodnie z EN 60730-1
• Zasada działania: urządzenie do automatycznej regulacji i sterowania, typ 2B
• Zewnętrzny bezpiecznik: maks. 4 AT (zwłoczny)
• Wewnętrzne zabezpieczenie przed przeciążeniem: 2,5 AT (zwłoczny), niewymienny
• Kierunek obrotu (patrząc od strony wałka): standardowo w lewo, odwrotnie w prawo (kierunek ruchu ustawiany w urządzeniu podstawowym)
• Waga (SQM45): ok. 1 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (temperatura): -20…+60°C
• Wilgotność: < 95% wilg. wzgl. (bez kondensacji; nie dopuszczać do oblodzenia i dostania się wody)
• Trwałość: 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu; 2 000 000 cykli regulacji przy obciążeniu 75% momentu znamionowego w zakresie obrotu 10°

Montaż i wykonanie

• Obudowa: dół z ciśnieniowego odlewu aluminiowego, pokrywa z tworzywa sztucznego odpornego na uderzenia i wysoką temperaturę
• Kolor pokrywy: czarny
• Mocowanie: z przodu od strony siłownika za pomocą 4 zewnętrznych otworów montażowych i długiego otworu na kołek ustalający; alternatywnie możliwe mocowanie od strony napędzanego elementu za pomocą 3 śrub samogwintujących
• Wymagane momenty dokręcenia: pokrywy obudowy 3,5 Nm, osłony złączy 2 Nm
• Wymagania mechaniczne: połączenie pomiędzy wałkiem siłownika a elementem napędzanym musi być kształtowe i bezluzowe (np. rowek klinowy z klinem lub spłaszczony wałek z odpowiednim elementem współpracującym)
• IP54: aby zapewnić IP54, użytkownik musi zastosować odpowiednie dławnice M16 lub zaślepki M16 (z odciążką) oraz zabezpieczyć łożysko wałka przed bezpośrednim działaniem wody i pyłu

Podsumowanie

Siemens SQM45.295C8 to siłownik obrotowy do zastosowań palnikowych, współpracujący z systemem sterowania (np. LMV5) i komunikujący się po CAN. Solidna konstrukcja, silnik krokowy o rozdzielczości pozycjonowania 0,1°, maks. kąt pracy 90° oraz możliwość uzyskania IP54 (przy prawidłowych przepustach kablowych) czynią go rozwiązaniem przeznaczonym do precyzyjnego sterowania elementami przepływu w palnikach gazowych i olejowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: siłownik elektromechaniczny Siemens SQM45.295C8 do przepustnic powietrza i gazu.
• Posiada oznaczenie CE wyłącznie w połączeniu z systemem LMV6, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC (zgodność euroazjatycka).
• Urządzenie jest przeznaczone do zastosowań przemysłowych / OEM i powinno być stosowane wyłącznie zgodnie z przeznaczeniem oraz wymaganiami odpowiednich norm aplikacyjnych.
• Zastosowania związane z bezpieczeństwem są dopuszczalne wyłącznie w połączeniu z LMV6.
• Montaż, konfigurację, adresowanie, uruchomienie, konserwację i wymianę urządzenia może wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć zasilanie. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika. Istnieje ryzyko porażenia prądem.
• Urządzenie pracuje przy napięciu zasilania 24 V DC i należy do klasy ochronności III. Podłączenia elektryczne muszą być wykonane zgodnie z przepisami krajowymi i lokalnymi.
• Należy zapewnić skuteczne uziemienie funkcjonalne FE obudowy siłownika do LMV6. Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia przepustów kablowych; uziemienie należy wykonać na instalacji.
• Zaciski przyłączeniowe muszą mieć odpowiednią ochronę przed dotykiem. Nie dopuszczać do możliwości dotknięcia nieizolowanych przewodów lub połączeń.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność całego okablowania.
• Nie uruchamiać urządzenia po uderzeniu lub wstrząsie, nawet jeśli brak widocznych uszkodzeń; funkcje bezpieczeństwa mogą być osłabione.
• Urządzenie zawiera elementy elektroniczne wrażliwe na wyładowania elektrostatyczne (ESD). Unikać ładunków elektrostatycznych i stosować odpowiednie środki ochrony ESD. Nie zdejmować osłony ochronnej płytki drukowanej i nie dotykać jej od spodu.
• Pokrywę obudowy wolno zdejmować tylko na krótki czas w celu okablowania lub adresowania. W trakcie tych prac należy bezwzględnie chronić wnętrze urządzenia przed pyłem i zabrudzeniami.
• Do połączenia z LMV6 należy stosować wyłącznie przewód AGG6.641 wskazany przez producenta. Okablowanie magistrali CAN musi być wykonane ściśle szeregowo, bez rozgałęzień, z prawidłowym zakończeniem magistrali na końcu linii.
• Do połączeń elektrycznych należy używać dostarczonego złącza RAST3.5 ze śrubowymi zaciskami. Połączenia przewodów należy wykonać tak, aby żyły nie mogły stykać się z sąsiednimi zaciskami; stosować odpowiednie tulejki zaciskowe.
• W celu zachowania stopnia ochrony IP54 należy zastosować odpowiednie dławnice lub zaślepki M16 oraz zapewnić odciążenie przewodów. Stopień IP54 jest zachowany tylko przy prawidłowym wykonaniu przepustów kablowych.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa.
• Urządzenie należy montować tak, aby łożyskowanie wału napędowego nie było bezpośrednio narażone na działanie wody lub pyłu. Chronić siłownik przed bezpośrednim promieniowaniem słonecznym.
• Siłownik musi być instalowany w odpowiedniej odległości od pól magnetycznych. Dla pól magnetycznych do 1000 mT należy zachować minimum 10 cm odstępu, a dla silniejszych pól magnetycznych (>1 do 10 T) minimum 40 cm.
• Połączenie mechaniczne pomiędzy wałem siłownika a elementem sterowanym musi być wykonane bez luzu i z połączeniem kształtowym. Należy zastosować rozwiązania ograniczające niedopuszczalne obciążenia łożysk i momenty wynikające z przeciążenia mechanicznego.
• Należy przestrzegać zakresu roboczego podanego na tabliczce znamionowej. Maksymalny kąt przestawienia wynosi 90°.
• Po odłączeniu zasilania moment trzymający siłownika jest zmniejszony; należy to uwzględnić w projekcie i serwisie instalacji.
• Maksymalna temperatura powierzchni montażowej wynosi 60°C. Dopuszczalna temperatura pracy: od -20°C do +60°C, wilgotność względna poniżej 95%.
• Urządzenie należy zabezpieczyć zewnętrznym bezpiecznikiem przeciążeniowym maks. 4 AT zwłocznym.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych lub odpowiadającego jej czasu użytkowania urządzenie powinno zostać wymienione przez upoważniony personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
