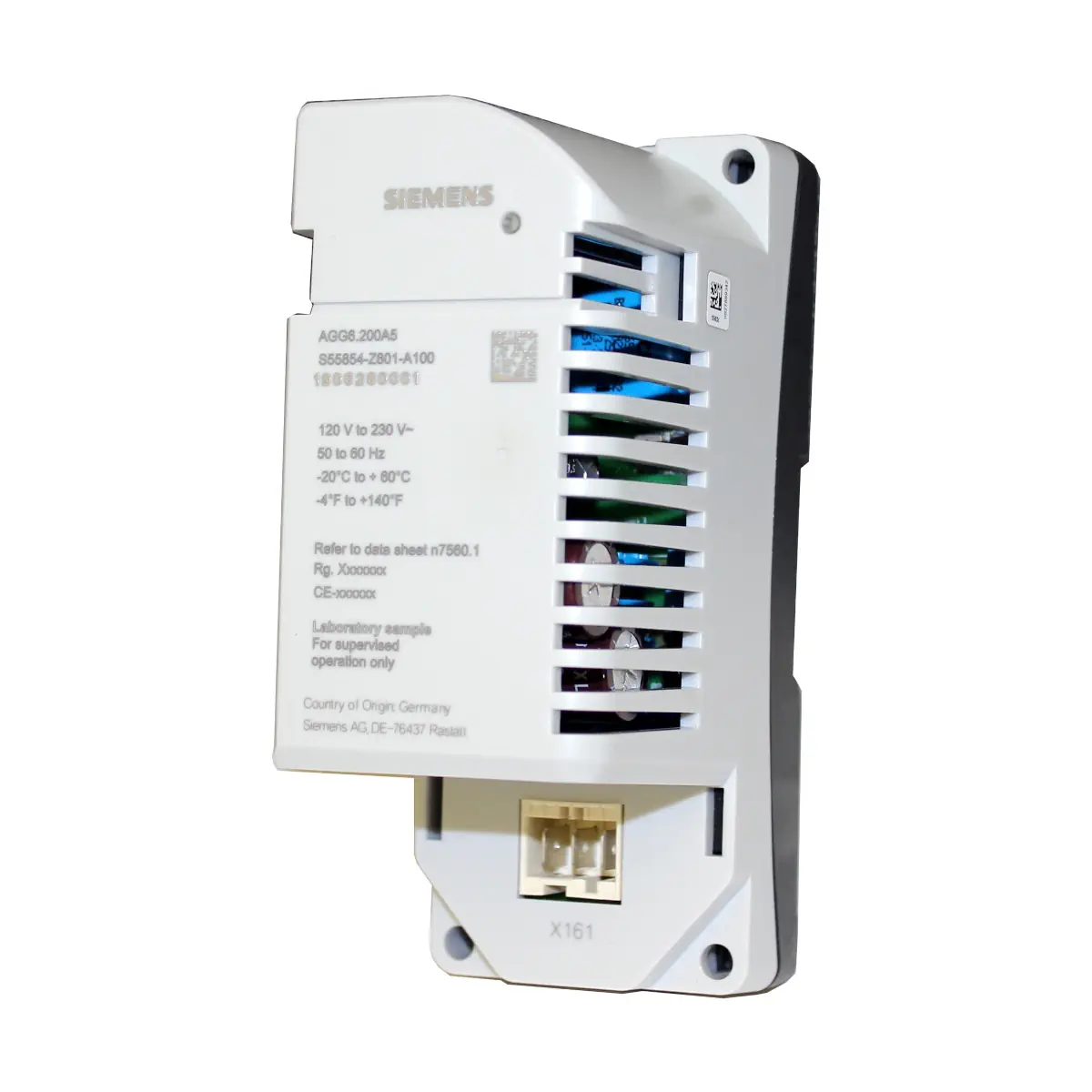

AGG6.200A5 Zasilacz do magistrali CAN bus dla systemu zarządzania palnikiem LMV6.., 30W

AGG6.200A5 to zasilacz sieciowy 230 V AC będący elementem systemu zarządzania palnikiem LMV6. Jednostka przeznaczona jest do montażu na szynie DIN TH 35-7.5 i została zaprojektowana do pracy w wymagających warunkach przemysłowych – z określonymi parametrami odporności na przepięcia oraz warunkami środowiskowymi pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: AGG6.200A5
• Typ: zasilacz 230 V AC (power supply unit)
• Napięcie zasilania: 230 V AC (-15% / +10%)
• Częstotliwość sieci: 50 Hz (±6%)
• Zabezpieczenie zewnętrzne (bezpiecznik Si): maks. 6,3 A, zwłoczny
• Maks. obciążenie wyjścia: 1,25 A / 30 W
• Pobór mocy wewnętrzny: < 35 W (typowo)
• Klasa bezpieczeństwa: I, z częściami wg II (zgodnie z EN 60730-1:2016)
• Stopień ochrony: IP00
• Montaż: dowolna pozycja montażowa (opcjonalna)
• Masa: ok. 400 g

Zastosowanie

AGG6.200A5 jest przeznaczony jako jednostka zasilająca 230 V AC w systemie LMV6. Urządzenie przewidziano do instalacji na szynie DIN w ramach zabudowy urządzenia (np. w szafie sterowniczej).

Parametry elektryczne i bezpieczeństwo

• Napięcie zasilania: 230 V AC (-15% / +10%)
• Częstotliwość: 50 Hz (±6%)
• Zewnętrzny bezpiecznik główny (Si): maks. 6,3 A, zwłoczny
• Maks. obciążenie wyjścia: 1,25 A / 30 W
• Pobór mocy wewnętrzny: < 35 W (typowo)
• Stopień ochrony: IP00
• Wymagany stopień ochrony w zabudowie: producent palnika/kotła musi zapewnić IP40 dla AGG6.200A5 poprzez odpowiednią instalację (zgodnie z EN 60529:1991 + A1:2000 + A2:2013).
• Znamionowe napięcie udarowe: kategoria III (IEC 60664-1:2020), 4 kV
• Stopień zanieczyszczenia: 2 (zgodnie z EN 60730-1:2016)

Montaż i wykonanie

• Szyna DIN: TH 35-7.5 (zgodnie z EN 60715:2017)
• Dopuszczalna pozycja montażu: dowolna
• Masa: ok. 400 g

Warunki środowiskowe

Urządzenie nie może pracować w warunkach sprzyjających kondensacji, oblodzeniu ani wnikaniu wody (ryzyko uszkodzenia funkcji bezpieczeństwa i porażenia prądem).

• Temperatura składowania: -20…+60°C
• Temperatura transportu: -20…+60°C
• Temperatura pracy: -20…+60°C
• Wilgotność (składowanie/transport/praca): < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Wibracje: wg IEC 60068-2-6:2008 (10 m/s²)
• Wstrząsy: wg IEC 60068-2-27:2010 (szczytowo 100 m/s²)

Podsumowanie

Siemens AGG6.200A5 to zasilacz 230 V AC do zastosowań w systemie LMV6, przystosowany do montażu na szynie DIN. Oferuje określone parametry obciążenia wyjścia (do 1,25 A / 30 W), wymagania w zakresie zabezpieczenia nadprądowego oraz jasno zdefiniowane warunki środowiskowe pracy, co ułatwia poprawną i bezpieczną integrację w zabudowie urządzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zasilacz przeznaczony do pracy z napięciem 230 V AC (-15% / +10%), 50 Hz ±6%.
• Stosować wyłącznie z zewnętrznym bezpiecznikiem pierwotnym maks. 6,3 A, zwłocznym, zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Montaż, podłączenie i uruchomienie wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed montażem, demontażem, wymianą złączy lub pracami serwisowymi należy odłączyć instalację od zasilania wszystkimi biegunami.
• W przypadku przepalenia bezpiecznika zewnętrznego lub wewnętrznego wskutek przeciążenia albo zwarcia na zaciskach urządzenie należy wymienić; dalsze użytkowanie uszkodzonego modułu jest niedopuszczalne.
• Stopień ochrony urządzenia wynosi IP00. Produkt wymaga zabudowy zapewniającej co najmniej IP40 zgodnie z dokumentacją producenta; nie jest przeznaczony do użytkowania bez odpowiedniej osłony.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niezastosowanie się do tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz porażeniem prądem.
• Urządzenie montować i eksploatować wyłącznie w warunkach zgodnych z dokumentacją: temperatura składowania, transportu i pracy od -20°C do +60°C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Produkt posiada klasę ochronności I; podłączenie musi być wykonane prawidłowo, z uwzględnieniem przewodu ochronnego oraz wymagań instalacyjnych producenta.
• Maksymalne obciążenie wyjścia wynosi 1,25 A / 30 W. Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia.
• Urządzenie przeznaczone do montażu na szynie DIN TH 35-7.5 zgodnie z EN 60715.

Pliki do pobrania:
AGG6.200A5 Karta katalogowa
