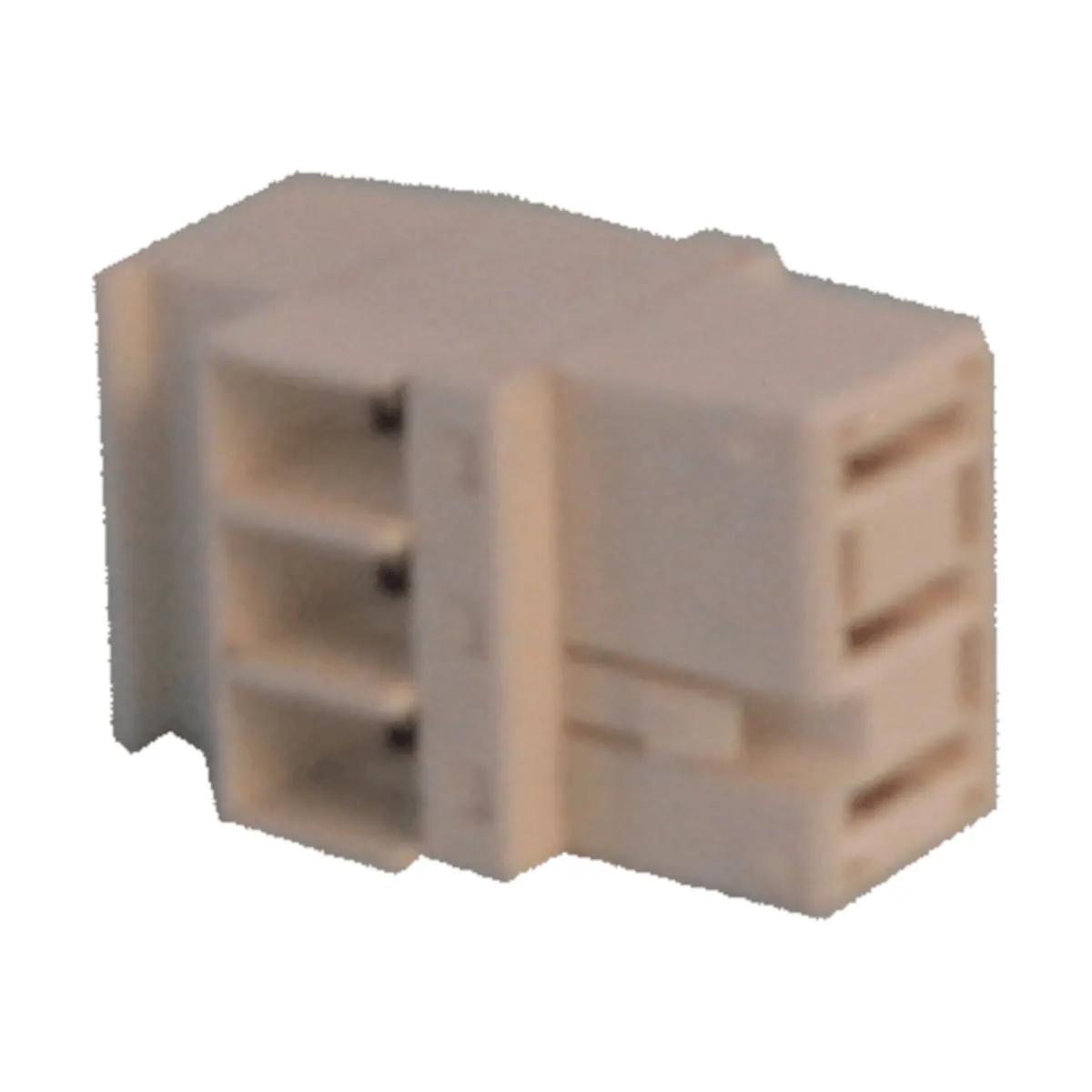

AGG6.710 Standardowy zestaw wtyczek do sterownika palnika LMV60.. do aplikacji gazowych z panelem operatora ALZ66.. i maksymalnie 6 siłownikami

AGG6.710 to indywidualny zestaw złączy (Individual connector set) firmy Siemens, przeznaczony do zastosowania z systemem zarządzania palnikiem LMV6 – w wariancie LMV60. Zestaw zawiera komplet dedykowanych wtyków do zacisków przyłączeniowych jednostki LMV60, umożliwiając wykonanie okablowania m.in. torów czujnika płomienia, presostatów, zaworów, zapłonu, silnika wentylatora, pętli bezpieczeństwa oraz komunikacji CAN bus (np. z AZL66 i siłownikami SQM4).

Najważniejsze cechy

• Producent: Siemens
• Model: AGG6.710
• Typ: indywidualny zestaw złączy (Individual connector set) do LMV6
• Przeznaczenie: jednostka LMV60 (system zarządzania palnikiem LMV6)
• Standardy złączy w zestawie: RAST5, RAST3.5, RAST3.81

Zastosowanie

AGG6.710 służy do kompletnego przygotowania przyłączy dla LMV60 w systemie LMV6, obejmując typowe obwody sterowania i nadzoru palnika, takie jak: czujnik płomienia, presostaty gazu (Pmin/Pmax), presostat powietrza (LP), układ sprawdzania szczelności zaworów (valve proving), wyjścia na zawory paliwa, zapłon, silnik wentylatora, alarm/reset, zasilanie oraz pętla bezpieczeństwa (SK), a także połączenia magistrali CAN.

Zawartość zestawu – złącza dla LMV60

Złącza RAST5

• X51 (3-pin): Flame detector – 1 szt.
• X52 (5-pin): Flame detector – 1 szt.
• X61 (3-pin): Gas pressure switch-min (Pmin) – 1 szt.
• X62 (3-pin): Gas pressure switch-max (Pmax) – 1 szt.
• X63 (2-pin): Valve proving (P LT) – 1 szt.
• X64 (2-pin): Air pressure switch (LP) – 1 szt.
• X71 (3-pin): Start release / Burner flange – 1 szt.
• X72 (4-pin): Fan (M) / Operating lamp / Start signal – 1 szt.
• X73 (4-pin): Load controller (LR) / Flue gas recirculation (FGR) – 1 szt.
• X81 (3-pin): Safety valve (SV) – 1 szt.
• X82 (3-pin): Ignition (Z) – 1 szt.
• X83 (3-pin): Pilot valve (PV) – 1 szt.
• X84 (3-pin): Fuel valve (V2) – 1 szt.
• X91 (4-pin): Fuel valve (V1) – 1 szt.
• X92 (3-pin): Alarm (AL) / Reset (EK) – 1 szt.
• X93 (5-pin): Power supply / Safety loop (SK) – 1 szt.

Złącza RAST3.5

• X11 (4-pin): CAN bus – 1 szt.
• X12 (4-pin): CAN bus – 1 szt.
• X15 (4-pin): CAN bus (SQM4x) – 3 szt.
• X16 (4-pin): CAN bus (SQM4x) – 3 szt.

Złącze RAST3.81

• X14 (4-pin): CAN bus (AZL66) – 1 szt.

Podsumowanie

Siemens AGG6.710 to dedykowany zestaw złączy do jednostki LMV60 w systemie LMV6, obejmujący komplet wtyków dla głównych obwodów sterowania, zabezpieczeń i komunikacji (RAST5/RAST3.5/RAST3.81). To praktyczne rozwiązanie, gdy potrzebujesz przygotować okablowanie LMV60 zgodnie z przypisanymi zaciskami przyłączeniowymi urządzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGG6.710 jest indywidualnym zestawem złączy przeznaczonym do współpracy z systemami zarządzania palnikiem Siemens LMV60 / LMV62.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją systemu, do którego przeznaczony jest zestaw złączy.
• Wszelkie czynności montażowe, odłączanie lub wymianę złączy należy wykonywać wyłącznie po całkowitym, wielobiegunowym odłączeniu instalacji od zasilania.
• Nie wolno usuwać ani wymieniać złączy połączeniowych podczas pracy instalacji. Nieprzestrzeganie tego wymagania może spowodować zagrożenie porażeniem prądem oraz nieprawidłowe działanie układu.
• Złącza należy stosować wyłącznie w instalacjach, dla których zostały przewidziane przez producenta.
• Przewody i połączenia należy wykonać z zachowaniem parametrów oraz przekrojów przewodów wymaganych dla współpracującego urządzenia i zabezpieczeń instalacji.
• Izolacja przewodów musi być odpowiednia do temperatury pracy oraz warunków środowiskowych panujących w miejscu montażu.
• Produkt należy chronić przed kondensacją, oblodzeniem oraz wnikaniem wody.
