AGG6.730 Standardowy zestaw wtyczek do zasilacza AGG6.200A5 i maksymalnie 4 siłowników w systemie sterowania palnikiem LMV6

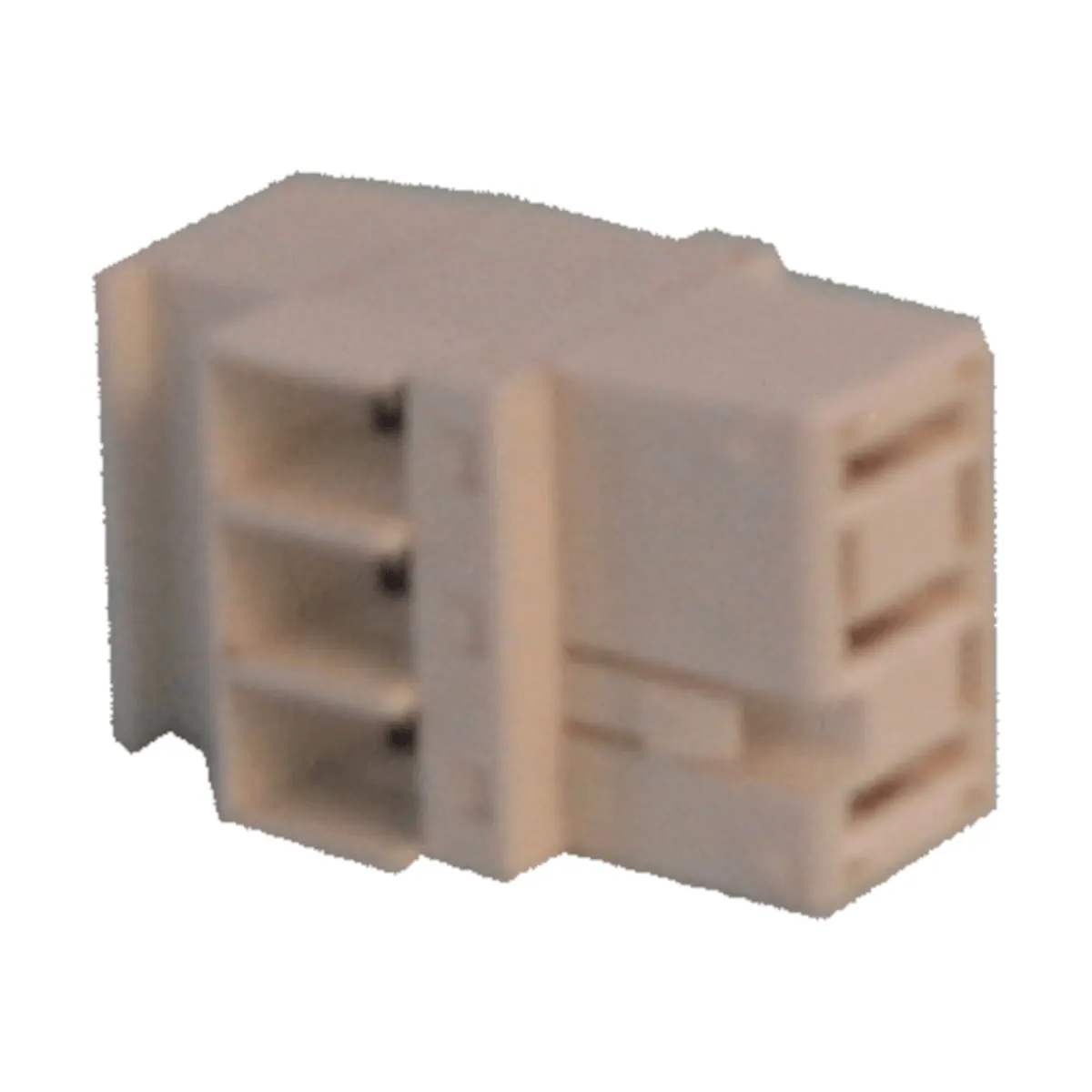

AGG6.730 to indywidualny zestaw złączy (Individual connector set) firmy Siemens, przeznaczony do okablowania i podłączania komponentów w systemie zarządzania palnikiem LMV6. Zestaw bazuje na standardach złącz RAST5, RAST3.5 oraz RAST3.81, stosowanych w instalacjach palnikowych do realizacji połączeń m.in. dla komunikacji, sygnałów czujników i elementów wykonawczych.

Najważniejsze cechy

• Producent: Siemens
• Model: AGG6.730
• Typ: indywidualny zestaw złączy (Individual connector set)
• System: LMV6 (burner management system)
• Standardy złączy w systemie: RAST5, RAST3.5, RAST3.81
• Zastosowanie: przygotowanie/realizacja połączeń okablowania zgodnie z zaciskami i interfejsami systemu LMV6

Zastosowanie

Zestaw AGG6.730 stosuje się jako element instalacyjny w systemie LMV6, w którym komponenty (np. moduły, elementy wykonawcze i urządzenia nadzoru) są łączone z jednostką sterującą za pomocą dedykowanych zacisków oraz magistrali komunikacyjnej. System LMV6 wykorzystuje m.in. magistralę CAN do podłączania komponentów systemowych.

Parametry połączeń (okablowanie / mechanika złączy)

Połączenia śrubowe – przekroje przewodów

• Przewód linkowy (giętki): min. 0,14 mm², max. 1,5 mm²
• Przewód linkowy (giętki) z tulejką: min. 0,25 mm², max. 1,0 mm²
• Długość odizolowania: ok. 7 mm
• Moment dokręcania śruby: 0,25 Nm

Złącze RAST5 – dane mechaniczne

• Siła wsuwania / styk: ≤ 4 N
• Siła wyciągania / styk: ≥ 1 N
• Moment dokręcania / śruba: 0,5 Nm
• Styk nożowy: 6,3 × 0,8 mm (zgodnie z IEC 61210:2010)
• Typ: wielostykowe złącze męskie zgodne ze standardem RAST5

Połączenia śrubowe (RAST5) – przekroje przewodów

• Przewód linkowy: przekrój max. 2,5 mm²
• Przewód linkowy z tulejką: przekrój max. 2,5 mm²
• Długość odizolowania: ok. 8 mm

Podsumowanie

Siemens AGG6.730 to dedykowany zestaw złączy do systemu LMV6, oparty o standardy RAST5, RAST3.5 i RAST3.81. Ułatwia poprawne wykonanie połączeń instalacyjnych w aplikacjach palnikowych, zapewniając kompatybilność ze złączami i sposobem okablowania przewidzianym dla platformy LMV6.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGG6.730 jest zestawem złączy przeznaczonym wyłącznie do współpracy z urządzeniem AGG6.200A5 w systemie LMV6, zgodnie z dokumentacją producenta i przypisaniem zacisków.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Prace montażowe i podłączeniowe należy wykonywać wyłącznie przy odłączonym zasilaniu instalacji. Nieprzestrzeganie zasad bezpieczeństwa elektrycznego może spowodować porażenie prądem lub uszkodzenie funkcji bezpieczeństwa systemu.
• Złącza należy stosować wyłącznie z przewodami i zaciskami o parametrach zgodnych z dokumentacją producenta. Nieprawidłowy dobór przewodów, przekrojów lub sposobu zaciskania może spowodować nieprawidłowe działanie urządzenia lub uszkodzenie instalacji.
• Dla połączeń śrubowych należy zachować parametry montażowe podane przez producenta, w szczególności odpowiedni przekrój przewodów, długość odizolowania oraz moment dokręcania zacisków.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych dopuszczonych dla współpracującego urządzenia. Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody, ponieważ może to spowodować uszkodzenie układu oraz zagrożenie porażeniem prądem.
• Produkt jest przeznaczony do zabudowy wewnątrz urządzenia lub szafy sterowniczej. Stopień ochrony wymagany dla kompletnej instalacji musi być zapewniony przez producenta urządzenia lub wykonawcę montażu.
• Nie stosować produktu poza przewidzianym zastosowaniem ani z niekompatybilnymi elementami systemu. Użycie niezgodne z dokumentacją może prowadzić do nieprawidłowej pracy systemu palnikowego.
