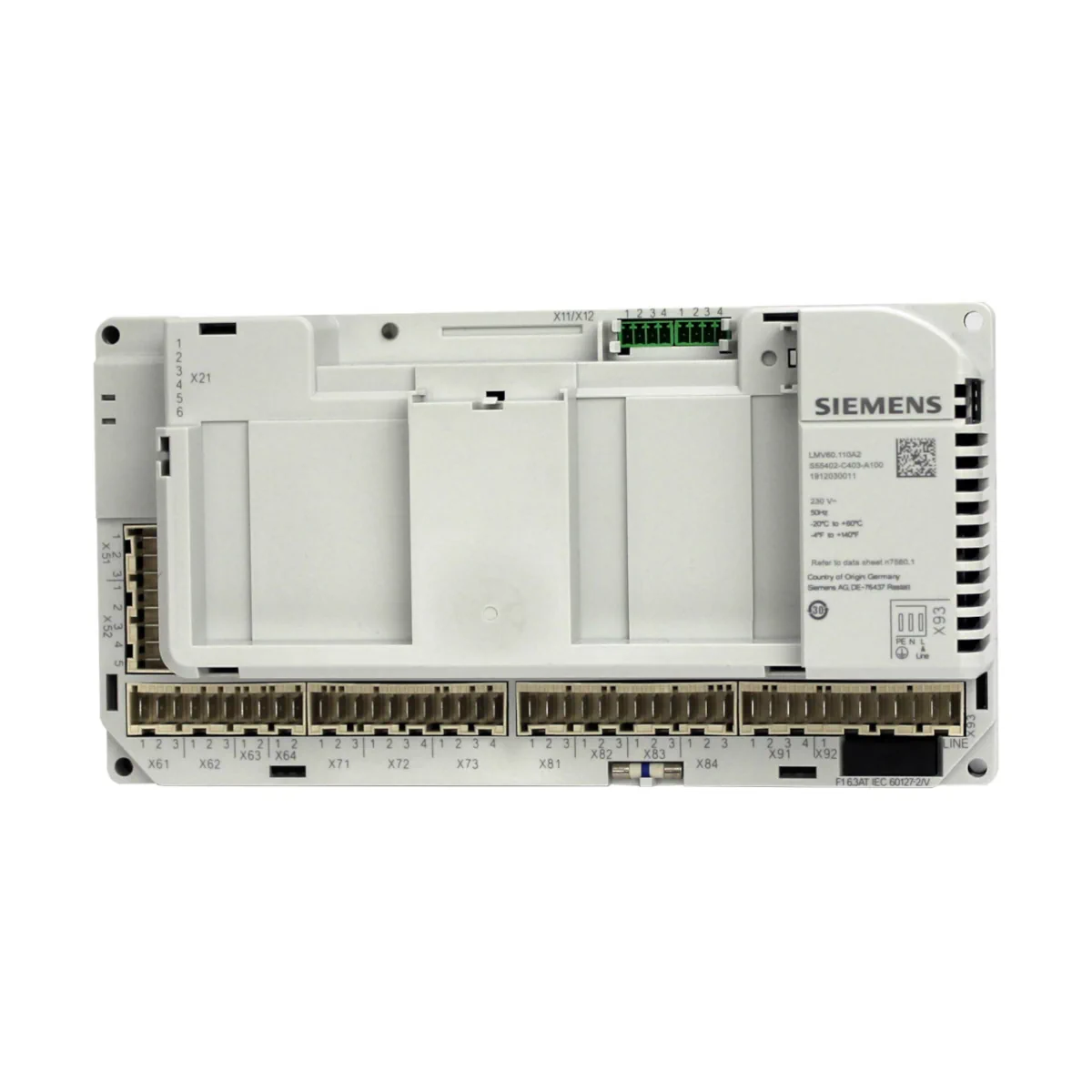

LMV60.110A2 Sterownik palnika, wbudowany system kontroli zaworów, maks. 3 siłowniki

LMV60.110A2 to mikroprocesorowy system zarządzania palnikiem Siemens przeznaczony do palników nadmuchowych (forced draft) gazowych średniej i dużej mocy. Urządzenie realizuje funkcje sterowania i nadzoru procesu spalania, a dzięki zintegrowanym interfejsom komunikacyjnym umożliwia modułową rozbudowę systemu. Wersja LMV60.110A2 jest przewidziana do układów z maksymalnie 3 siłownikami oraz zasilania AC 230 V, z parametryzacją dla rynku EU.

Najważniejsze cechy

• Producent: Siemens
• Model: LMV60.110A2
• Artykuł (nr zamówieniowy): S55402-C403-A100
• Typ urządzenia: system zarządzania palnikiem (burner management system), mikroprocesorowy
• Zastosowanie: palniki nadmuchowe gazowe średniej i dużej mocy
• Sterowanie palnikiem: z funkcjami nadzoru i diagnostyki
• Elektroniczna regulacja stosunku paliwo–powietrze: dla maks. 3 siłowników (dla LMV60.110A2)
• Kontrola szczelności zaworów (Valve Proving System): zintegrowana
• Recyrkulacja spalin (FGR): obsługiwana
• Liczniki i diagnostyka: licznik komunikatów stanu awarii, historia błędów, licznik restartów
• Funkcje programu: zatrzymanie programu (program stop), wymuszona praca przerywana (z możliwością dezaktywacji), wyłączenie przy małym obciążeniu (low-fire shutdown)
• Alarm przy blokadzie startu: tak
• Czasy i funkcje programu: parametryzowalne
• Sygnalizacja pracy: zielona lampka sygnalizacyjna (LED) – LMV6 live
• Dopuszczenia: przebadane i zatwierdzone zgodnie z DIN EN 298

Zastosowanie

LMV60.110A2 realizuje zadania nadzoru i sterowania związane z pracą palników nadmuchowych gazowych, w tym kontrolę sekwencji pracy, nadzór sygnałów bezpieczeństwa oraz zarządzanie funkcjami procesu spalania. Parametryzacja i obsługa systemu odbywa się z użyciem kompatybilnych komponentów systemowych podłączanych przez magistralę CAN (np. jednostka wyświetlająco-operatorska AZL66).

Nadzór płomienia – obsługiwane czujniki

System LMV6 (w tym LMV60.110A2) umożliwia nadzór płomienia z użyciem następujących detektorów:

• ION (sonda jonizacyjna): praca ciągła i przerywana
• QRA2 (UV): praca przerywana
• QRA4 (UV): praca przerywana
• QRA7 (UV): praca ciągła i przerywana
• QRA10 (UV): praca przerywana
• QRI (IR): praca ciągła i przerywana

System i diagnostyka

Komponenty systemowe są podłączane bezpośrednio do LMV60.110A2 przez CAN bus. Wejścia i wyjścia cyfrowe związane z bezpieczeństwem są nadzorowane poprzez sieć potwierdzeń styków (contact-feedback network). Podczas diagnostyki dostępne są stany pracy oraz typ błędu prezentowane na urządzeniu operatorskim oraz sygnalizowane przez LED. Poziomy parametryzacji producenta palnika/kotła i serwisanta są chronione hasłem, natomiast proste nastawy operatorskie mogą być dostępne bez hasła.

Podłączenia (wybrane zaciski funkcyjne jednostki LMV60)

• X11, X12: CAN bus
• X51, X52: wejścia dla detektora płomienia
• X61: presostat gazu min. (Pmin)
• X62: presostat gazu max. (Pmax)
• X63: presostat układu kontroli szczelności (P LT)
• X64: presostat powietrza (LP)
• X71: zezwolenie startu / kołnierz palnika
• X72: wentylator (M), lampka pracy, sygnał startu
• X73: wyjścia/wejścia dla funkcji FGR
• X81: zawór bezpieczeństwa (SV)
• X82: zapłon (Z)
• X83: zawór pilotowy (PV)
• X84: zawór paliwa (V2)
• X91: zawór paliwa (V1)
• X92: alarm (AL), reset (EK)
• X93: zasilanie, pętla bezpieczeństwa (SK)

Dane techniczne (LMV60.110A2)

• Napięcie zasilania: 230 V AC (-15% / +10%)
• Częstotliwość: 50 Hz (±6%)
• Zewnętrzny bezpiecznik główny (Si): maks. 6,3 A, zwłoczny
• Pobór mocy wewnętrzny: < 35 W (typowo)
• Klasa ochronności: I, z częściami wg II (zgodnie z EN 60730-1:2016)
• Stopień ochrony: IP00 (wymagane zapewnienie IP40 przez właściwy montaż urządzenia w aplikacji)
• Kategoria przepięć: III (IEC 60664-1:2020), 4 kV
• Stopień zanieczyszczenia: 2 (zgodnie z EN 60730-1:2016)
• Klasa oprogramowania: Class C (EN 60730-1:2016 / EN 60730-2-5:2015 + A1:2019)
• Dopuszczalna pozycja montażu: dowolna
• Masa: ok. 870 g
• Montaż: szyna DIN TH 35-7.5 (EN 60715:2017)

Obciążalność wyjść (230 V AC, 50 Hz)

• Łączne obciążenie styków (LMV6 input current + safety loop): maks. 5 A
• Silnik wentylatora (M): 2 A, cosφ ≥ 0,4
• Transformator zapłonowy (Z): 2 A, cosφ ≥ 0,2
• Zawory paliwa (V1, V2): 2 A, cosφ ≥ 0,4
• Zawór pilotowy (PV): 1 A, cosφ ≥ 0,4
• Alarm (AL): 1 A, cosφ ≥ 0,6
• Lampka pracy: 1 A, cosφ ≥ 0,6

Warunki środowiskowe

• Temperatura pracy: -20…+60°C
• Temperatura transportu i składowania: -20…+60°C
• Wilgotność: < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)
• Wysokość instalacji: maks. 2000 m n.p.m.

Trwałość projektowa

LMV60.110A2 ma projektowaną trwałość 250 000 cykli startu palnika, co w typowych warunkach pracy grzewczej odpowiada około 10 latom eksploatacji (licząc od daty produkcji na tabliczce znamionowej). Po osiągnięciu tej wartości urządzenie powinno zostać wymienione przez uprawniony personel, aby utrzymać dostępność instalacji.

Podsumowanie

Siemens LMV60.110A2 to zaawansowany system zarządzania palnikiem do palników nadmuchowych gazowych, łączący sterowanie sekwencją pracy, nadzór bezpieczeństwa, zintegrowaną kontrolę szczelności zaworów oraz elektroniczną regulację stosunku paliwo–powietrze (do 3 siłowników). Zasilanie 230 V AC, komunikacja po CAN i rozbudowane funkcje diagnostyczne czynią ten model solidnym wyborem dla aplikacji OEM w instalacjach średniej i dużej mocy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt LMV60.110A2 spełnia wymagania dyrektyw i regulacji UE: Low Voltage Directive 2014/35/EU, Gas Appliances Regulation (EU) 2016/426 oraz EMC 2014/30/EU. Zgodność potwierdzono na podstawie m.in. norm DIN EN 298, DIN EN 1643, DIN EN 12067-2, DIN EN 13611 oraz EN 60730-2-5.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Montaż, podłączenie, parametryzację, uruchomienie, diagnostykę, wymianę i serwis urządzenia należy powierzać wyłącznie uprawnionemu i wykwalifikowanemu personelowi, zgodnie z dokumentacją producenta.
• Urządzenie jest zasilane napięciem 230 V AC i stanowi urządzenie elektryczne niskonapięciowe. Nieprzestrzeganie zaleceń producenta może powodować ryzyko porażenia prądem oraz uszkodzenia funkcji bezpieczeństwa.
• Przed montażem, demontażem, podłączeniem przewodów lub pracami serwisowymi należy odłączyć instalację od zasilania wielobiegunowo.
• Stopień ochrony samego urządzenia wynosi IP00. Producent palnika lub kotła musi zapewnić przez odpowiednią zabudowę stopień ochrony co najmniej IP40 zgodnie z EN 60529.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Ich wystąpienie grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Urządzenie stosować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura składowania, transportu i pracy od -20°C do +60°C, wilgotność poniżej 95% r.h., wysokość instalacji do 2000 m n.p.m.
• Jeżeli zadziała bezpiecznik zewnętrzny lub wewnętrzny wskutek przeciążenia albo zwarcia na zaciskach, jednostkę LMV60.110A2 należy wymienić. Taka awaria grozi uszkodzeniem styków przełączających.
• Podłączenia elektryczne, obwód bezpieczeństwa, zawory paliwowe, transformator zapłonowy, presostaty oraz pozostałe obwody należy wykonywać wyłącznie zgodnie ze schematem połączeń i wymaganiami producenta. Nieprawidłowe okablowanie może prowadzić do nieprawidłowej pracy układu lub utraty funkcji bezpieczeństwa.
• Przekroje przewodów zasilających L, N i PE oraz obwodu bezpieczeństwa należy dobrać do prądów znamionowych zgodnie z zastosowanym bezpiecznikiem zewnętrznym. Minimalny przekrój przewodów wynosi 0,75 mm², a izolacja przewodów musi być odpowiednia do temperatury i warunków środowiskowych.
• Złącza AGG9 mogą być odłączane lub wymieniane wyłącznie po wyłączeniu instalacji i odłączeniu jej od zasilania wielobiegunowo.
• W przypadku stosowania sondy jonizacyjnej należy zapewnić ochronę przed dotknięciem sondy przez ludzi, ponieważ występuje ryzyko porażenia prądem.
• W przypadku stosowania czujników płomienia QRA2 / QRA2M / QRA4 / QRA10 należy zapewnić stałe podłączenie LMV60.110A2 do zasilania, aby możliwe było wykrywanie uszkodzeń detektora podczas rozruchu i wyłączenia.
• Jednoczesna praca sondy jonizacyjnej oraz detektorów QRA2 / QRA2M / QRA4 / QRA10 z tym urządzeniem nie jest dozwolona, ponieważ grozi uszkodzeniem funkcji bezpieczeństwa.
• Po osiągnięciu projektowej trwałości wynoszącej 250 000 cykli startu palnika lub około 10 lat normalnej eksploatacji w trybie grzewczym, urządzenie musi zostać wymienione przez autoryzowany personel.
