AGQ6.3 Wzmacniacz sygnału QRA7 QRI do LMV6

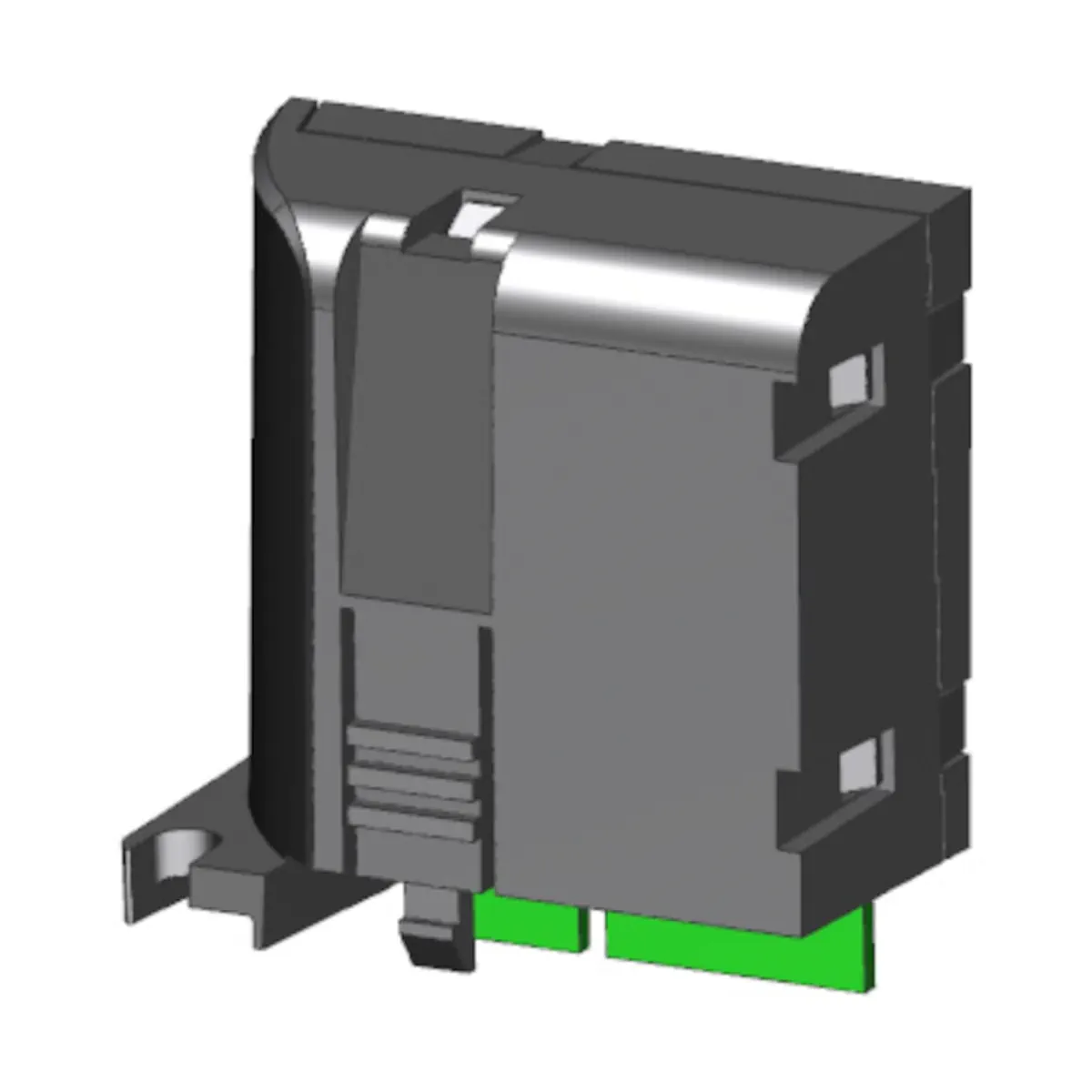

AGQ6.3 to wzmacniacz sygnału płomienia firmy Siemens, przeznaczony do współpracy z czujnikami QRA7 (UV) oraz QRI (IR) w systemie zarządzania palnikiem LMV6. Moduł służy do przetwarzania/wzmacniania sygnału z detektora płomienia i umożliwia realizację nadzoru płomienia z wykorzystaniem tych czujników.

Najważniejsze cechy

• Producent: Siemens
• Model: AGQ6.3
• Typ: wzmacniacz sygnału płomienia
• Współpraca z czujnikami płomienia: QRA7 (UV) oraz QRI (IR)
• Zastosowanie w systemie: LMV6 (burner management system)
• Przystosowanie czujników: QRA7 i QRI są wskazane jako odpowiednie do pracy ciągłej

Zastosowanie

AGQ6.3 jest elementem systemu LMV6 używanym przy nadzorze płomienia z czujnikami QRA7 i QRI. Parametry sygnałowe (na zacisku X51 LMV6) dla pracy z tymi czujnikami obejmują:

• Wymagane napięcie sygnału (X51 pin 2): min. 3,5 V DC
• Możliwe napięcie sygnału (X51 pin 2): max. 5,5 V
• Dopuszczalne napięcie sygnału podczas testu światła obcego (X51 pin 2): max. 0,3 V

Okablowanie (długości przewodów detektora)

QRA7 z AGQ6.3

• Przewód 6-żyłowy: max. 10 m
• Linie sygnałowe nr 3, 4 i 5: max. 100 m (prowadzone oddzielnie od „L”, „N” i „PE” jako przewód ekranowany)

QRI z AGQ6.3

• Linia sygnałowa: max. 100 m (prowadzona oddzielnie od „L”, „N” i „PE” jako przewód ekranowany)

Wymiary

• Wymiary (wg rysunku, w mm): 58,11 × 58,06 × 31,35

Podsumowanie

Siemens AGQ6.3 to dedykowany wzmacniacz sygnału płomienia do zastosowań z czujnikami QRA7 i QRI w systemie LMV6. Zdefiniowane poziomy sygnału na X51 oraz dopuszczalne długości przewodów (do 100 m dla linii sygnałowych przy odpowiednim prowadzeniu i ekranowaniu) ułatwiają poprawną integrację detektora płomienia w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGQ6.3 jest wzmacniaczem sygnału płomienia przeznaczonym do współpracy z detektorami płomienia QRA7 oraz QRI w systemie LMV6.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz dokumentacją podstawową systemu LMV6 (P7560). Nieprzestrzeganie zaleceń może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• W przypadku jednoczesnej pracy z sondą jonizacyjną i detektorem QRA7 należy bezwzględnie stosować właściwe ustawienia zgodnie z dokumentacją podstawową LMV6. Nieprawidłowa konfiguracja może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Produkt stosować wyłącznie z kompatybilnymi elementami przewidzianymi przez producenta, w szczególności z systemem LMV6 oraz detektorami QRA7 lub QRI.
• Przewody sygnałowe detektora należy prowadzić oddzielnie od przewodów „L”, „N” i „PE” jako przewody ekranowane, zgodnie z wymaganiami producenta. Nieprawidłowe prowadzenie przewodów może powodować zakłócenia działania układu nadzoru płomienia.
• Dla QRA7 dopuszczalna długość przewodu 6-żyłowego wynosi maks. 10 m, a dla linii sygnałowych nr 3, 4 i 5 maks. 100 m przy prowadzeniu oddzielnym i ekranowanym.
• Dla QRI dopuszczalna długość przewodu sygnałowego wynosi maks. 100 m przy prowadzeniu oddzielnym od przewodów zasilających i ochronnych oraz z zastosowaniem przewodu ekranowanego.
• Produkt należy użytkować wyłącznie w sposób zgodny z przeznaczeniem i z wymaganiami całego systemu nadzoru płomienia oraz automatyki palnikowej producenta.
