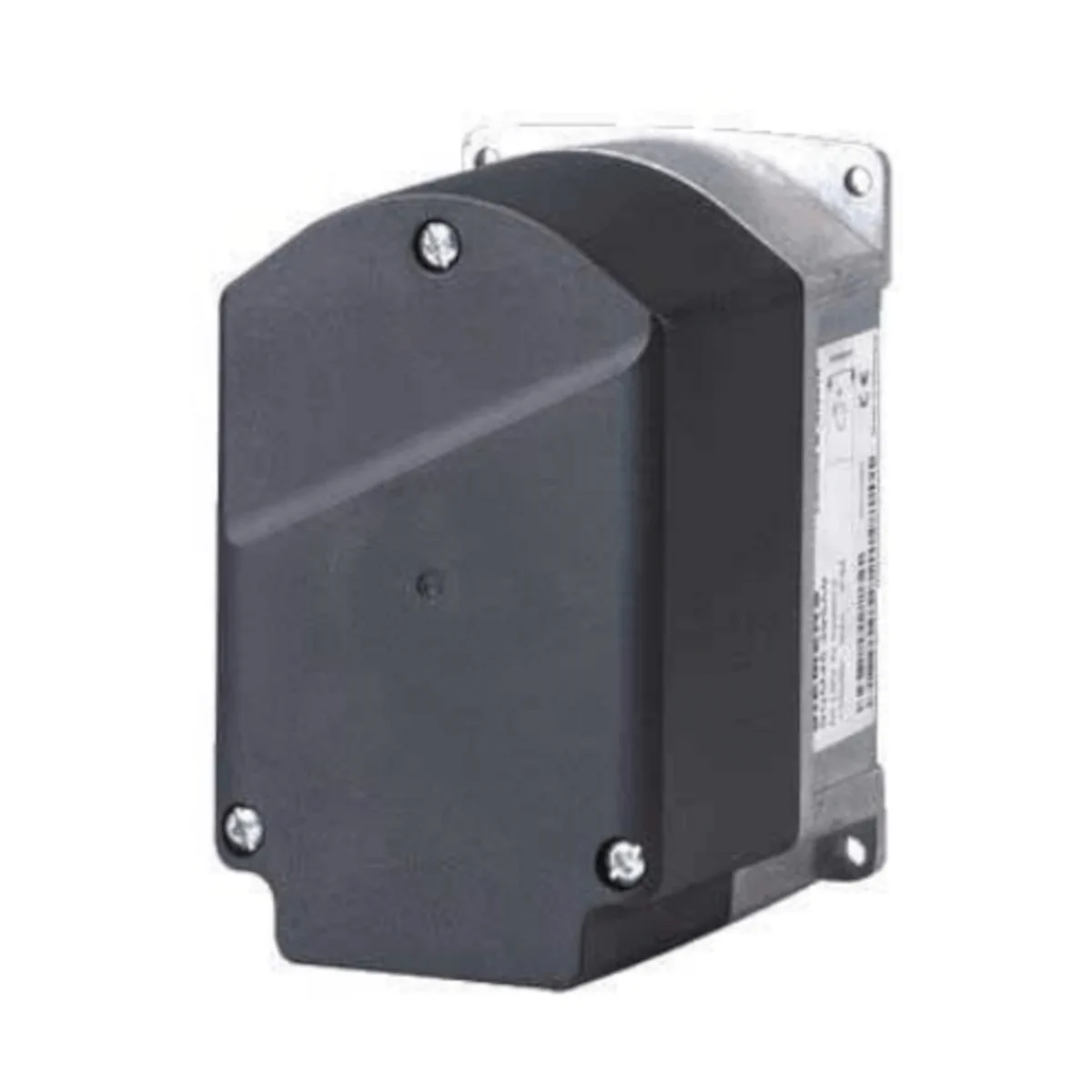

SQM45.295B9 Siłownik do LMV5.. do klap powietrznych i zaworów gazowych, z silnikiem krokowym, 3Nm (trzymanie 1,5Nm), czas przebiegu 10..120s, sterowanie i sygnał zwrotny przez CAN bus, trzpień 10mm kształtu D

SQM45.295B9 to elektryczny siłownik obrotowy firmy Siemens do napędu elementów wykonujących ruch obrotowy (m.in. przepustnic powietrza i gazu, zaworów klapowych oraz zaworów motylkowych) w palnikach olejowych i gazowych średniej oraz dużej mocy oraz w urządzeniach do procesów cieplnych. Siłownik współpracuje z urządzeniem podstawowym (np. LMV5), a sterowanie oraz sprzężenie zwrotne położenia realizowane są przez magistralę CAN, która jednocześnie zapewnia zasilanie 2 x 12 V~.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM45.295B9
• Typ: elektryczny siłownik obrotowy do przepustnic powietrza i przepustnic gazu / elementów obrotowych
• Komunikacja i sterowanie: magistrala CAN (ustawienia z urządzenia podstawowego, np. LMV5)
• Zasilanie: 2 x 12 V~ przez kabel magistralny z urządzenia podstawowego lub z osobnego transformatora
• Silnik: silnik krokowy
• Maks. kąt roboczy: 90°
• Minimalny czas ruchu do 90°: 10 s (czasy ruchu ustawiane w urządzeniu podstawowym)
• Znamionowy moment wyjściowy (maks.): 3 Nm
• Moment trzymania (maks.): 1,5 Nm
• Wersja wałka: nr 5 (zgodnie z zestawieniem typów)
• Siła promieniowa łożyska (maks.): 190 N
• Stopień ochrony: IP54 (pod warunkiem prawidłowego wykonania przepustów kablowych)
• Dokładność typowa: ±0,2° (przy eksploatacji na urządzeniach podstawowych LMV5)
• Rozdzielczość pozycjonowania: 0,1°

Zastosowanie

SQM45.295B9 jest przeznaczony do napędu regulatorów ciśnienia oleju, zaworów klapowych, zaworów motylkowych oraz innych elementów wykonujących ruch obrotowy. Najczęstsze zastosowanie to regulacja przepływu gazu, ilości oleju i ilości powietrza do spalania w zależności od aktualnego obciążenia – w połączeniu z elektronicznym sterownikiem (np. LMV5).

Funkcje i działanie

Sterowanie i sprzężenie zwrotne położenia (CAN)

• Sterowanie oraz przesyłanie sygnału zwrotnego położenia odbywają się poprzez magistralę CAN.
• Kabel magistralny pełni również funkcję zasilania siłownika.
• Właściwości i nastawy siłownika (m.in. czas ruchu, kierunek obrotu, pozycje krańcowe) są określane przez urządzenie podstawowe (np. LMV5).
• W fazach automatycznych czas ruchu może być zmieniany przez urządzenie podstawowe (np. uruchomienie: krótszy czas, praca: dłuższy czas).

Silnik krokowy i precyzja pozycjonowania

• Napęd realizowany jest przez silnik krokowy.
• Rozdzielczość pozycjonowania: 0,1°.
• Dokładność typowa: ±0,2° (dla pracy na urządzeniach podstawowych LMV5).

Sygnalizacja zwrotna pozycji (wersja B9)

• W wersjach SQM45.xxxB9 sprzężenie zwrotne pozycji realizowane jest przez czujnik Halla.

Adresowanie i terminacja magistrali

• Adresowanie (przypisanie funkcji – np. siłownik paliwowy / pneumatyczny / pomocniczy) wykonywane jest za pomocą panelu AZL5 oraz przycisku adresowania na siłowniku (przy zdjętej pokrywie).
• Okablowanie magistrali musi być wykonane szeregowo (bez odgałęzień).
• Ostatni siłownik w linii należy zakończyć terminatorem poprzez ustawienie zworki w pozycji BUS TERMINATION (pozostałe siłowniki: terminacja wyłączona).
• Oba gniazda przyłączeniowe są takie same (X1 i X2).

Podłączenie elektryczne i okablowanie

• Złącza: wtyczki RAST3,5 z zaciskami śrubowymi.
• Moment dokręcania połączeń śrubowych zacisków: 0,25 Nm.
• Przepust kablowy: wtykana wkładka gwintowana na dławnice kablowe 2 x M16.
• Przekrój przewodów przyłączeniowych: 0,5…1,5 mm².
• Ekran kabla: połączyć z płytką drukowaną za pomocą konektora płaskiego.
• Uziemienie: obudowa siłownika musi być połączona z uziemieniem funkcyjnym (FE) instalacji.
• Zabezpieczenie zewnętrzne: maks. 4 AT (zwłoczny) wg DIN EN 60127-2.
• Wewnętrzne zabezpieczenie przeciążeniowe: 2,5 AT (zwłoczny), niewymienny.

Dane techniczne (SQM45.295B9)

• Napięcie zasilające: 2 x 12 V~ (z urządzenia podstawowego przez kabel magistralny lub z osobnego transformatora)
• Częstotliwość robocza: 50…60 Hz ±6%
• Zużycie własne (SQM45): 9…15 VA
• Czas pracy: 50%, maks. 3 min bez przerwy
• Kąt roboczy: maks. 90°
• Minimalny czas ruchu do 90°: 10 s
• Znamionowy moment wyjściowy (maks.): 3 Nm
• Moment trzymania (maks.): 1,5 Nm
• Siła promieniowa łożyska (maks.): 190 N
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu przepustów kablowych)
• Klasa ochronności: III zgodnie z EN 60730-1:2016 + A1:2019
• Dokładność typowa: ±0,2° (z LMV5)
• Temperatura pracy: -20…+60°C
• Wilgotność (praca): <95% wilg. wzgl. (bez kondensacji)
• Wysokość montażu: maks. 2000 m n.p.m.
• Waga (SQM45): ok. 1 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Trwałość: 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu; 2 000 000 cykli regulacji przy obciążeniu 75% momentu znamionowego w zakresie obrotu 10°

Wykonanie

• Obudowa: dół z ciśnieniowego odlewu aluminiowego, pokrywa z tworzywa sztucznego odpornego na uderzenia i wysoką temperaturę
• Kolor pokrywy: czarny
• Przekładnia (SQM45): przekładnia czołowa z tworzywa sztucznego o niewielkim luzie, smarowana dożywotnio
• Wałek wyjściowy: stal oksydowana, zamocowany na stałe z jednej strony z przodu przekładni (brak możliwości wymiany)

Montaż

• Położenie montażowe: dowolne.
• Siłownik należy zabezpieczyć przed bezpośrednim działaniem słońca.
• Połączenie między wałkiem siłownika a elementem napędzanym musi być kształtowe i bezluzowe.
• Mocowanie: z przodu od strony siłownika za pomocą 4 zewnętrznych otworów montażowych i długiego otworu na kołek ustalający; alternatywnie możliwe jest zamocowanie od strony elementu napędzanego za pomocą 3 śrub samogwintujących.
• Wymagane momenty dokręcenia: pokrywa obudowy 3,5 Nm; osłony złączy 2 Nm.
• Aby utrzymać IP54, należy zastosować odpowiednie dławnice M16 lub zaślepki M16 (z odciążką) oraz zapewnić ochronę łożyska wałka przed bezpośrednim działaniem wody i pyłu.
• Uwaga eksploatacyjna: po wyłączeniu zasilania siłownika moment trzymania maleje.
• Wersja B9: siłownik należy montować w odpowiedniej odległości od pól magnetycznych (dla pól ≤ 1000 mT co najmniej 10 cm; dla silniejszych pól >1…10 T co najmniej 40 cm).

Podsumowanie

Siemens SQM45.295B9 to kompaktowy siłownik obrotowy 3 Nm z komunikacją CAN i zasilaniem 2 x 12 V~, przeznaczony do precyzyjnego sterowania elementami obrotowymi w aplikacjach palnikowych i procesach cieplnych. Wersja B9 z czujnikiem Halla, stopień ochrony IP54 (przy poprawnym wykonaniu przepustów) oraz możliwość konfiguracji parametrów pracy z poziomu urządzenia podstawowego (np. LMV5) sprawiają, że jest to rozwiązanie stworzone do wymagających układów regulacji przepływu gazu, oleju i powietrza do spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach producenta. Stosować wyłącznie zgodnie z dokumentacją techniczną oraz wymaganiami właściwych norm aplikacyjnych.
• Oznaczenie CE dotyczy stosowania siłownika wyłącznie w połączeniu z jednostką bazową LMV5, zgodnie z dokumentacją producenta.
• Posiada oznaczenie EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Nieautoryzowana ingerencja może prowadzić do utraty funkcji bezpieczeństwa oraz zagrożenia dla użytkownika i instalacji.
• Montaż, uruchomienie, adresowanie, regulacja, okablowanie, konserwacja i wymiana mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Urządzenie elektryczne klasy ochronności III. Przed rozpoczęciem prac montażowych lub serwisowych należy całkowicie odłączyć zasilanie; w celu pełnego odłączenia może być konieczne otwarcie więcej niż jednego łącznika.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą być odpowiednio zabezpieczone, a nieizolowane przewody i połączenia nie mogą być dostępne dotykowo.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie jest wykonane prawidłowo, uporządkowane i zgodne z dokumentacją producenta oraz przepisami krajowymi i lokalnymi.
• Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia przepustów. Uziemienie należy wykonać na miejscu instalacji przy użyciu odpowiednich podkładek i połączeń przewodowych. Obudowa siłownika musi być podłączona do uziemienia funkcjonalnego FE systemu.
• Stosować wyłącznie przewidziane przez producenta przewody przyłączeniowe i akcesoria. Ekran kabla musi być podłączony do płytki drukowanej zgodnie z dokumentacją. Okablowanie magistrali musi być prowadzone ściśle szeregowo, bez rozgałęzień, a na końcu linii należy zastosować terminację magistrali.
• Do połączeń elektrycznych należy używać dostarczonego złącza RAST3.5 ze złączami śrubowymi. Przewody linkowe należy zakończyć odpowiednimi tulejkami; pojedyncze żyły nie mogą stykać się z sąsiednimi zaciskami.
• Nie dotykać elementów elektronicznych wewnątrz urządzenia. Produkt zawiera komponenty wrażliwe na wyładowania elektrostatyczne (ESD); należy unikać ładunków statycznych i stosować ochronę ESD. Osłony płytki drukowanej nie wolno usuwać.
• Pokrywę obudowy wolno zdejmować tylko na krótki czas, wyłącznie do okablowania lub adresowania. W trakcie tych prac należy bezwzględnie zapobiec dostaniu się pyłu, brudu i zanieczyszczeń do wnętrza urządzenia.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Chronić urządzenie przed kondensacją, oblodzeniem i wnikaniem wody. Niespełnienie tych wymagań może spowodować utratę funkcji bezpieczeństwa.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy zastosowaniu odpowiednich przepustów kablowych M16 z odciążeniem przewodu oraz przy takim montażu, aby łożyskowanie wału napędowego nie było bezpośrednio narażone na wodę lub pył.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego. Temperatura powierzchni montażowej nie może przekraczać 60°C. Dopuszczalna temperatura pracy wynosi od -20°C do +60°C.
• Model SQM45.295B9 należy montować z zachowaniem dopuszczalnego zakresu pracy podanego na tabliczce znamionowej oraz z właściwym pozycjonowaniem na powierzchni montażowej.
• Połączenie między wałem siłownika a elementem sterowanym musi być wykonane jako połączenie kształtowe, elastyczne, lecz skrętnie sztywne i bez luzu. Należy zapobiegać przeciążeniom mechanicznym, niedopuszczalnym siłom i momentom działającym na sprzęgło oraz wał.
• Po wyłączeniu zasilania moment trzymający ulega zmniejszeniu. Należy uwzględnić możliwość przemieszczenia elementu sterowanego podczas montażu, regulacji i serwisu.
• Model SQM45.295B9 musi być instalowany w odpowiedniej odległości od pól magnetycznych, takich jak magnesy trwałe, transformatory i silniki elektryczne. Przy polach ≤1000 mT należy zachować co najmniej 10 cm odstępu, a przy silniejszych polach (>1...10 T) co najmniej 40 cm.
• Urządzenie jest przeznaczone do zasilania 2 x 12 V~ przez przewód magistrali z jednostki bazowej lub przez oddzielny transformator. Zabezpieczenie zewnętrzne: maks. 4 AT zwłoczne, zgodnie z dokumentacją producenta.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej siłownik powinien zostać wymieniony przez autoryzowany personel. Dla tego typu przewidziana trwałość wynosi 250 000 cykli startowych pod obciążeniem, co odpowiada około 10 latom pracy w normalnych warunkach eksploatacji.
