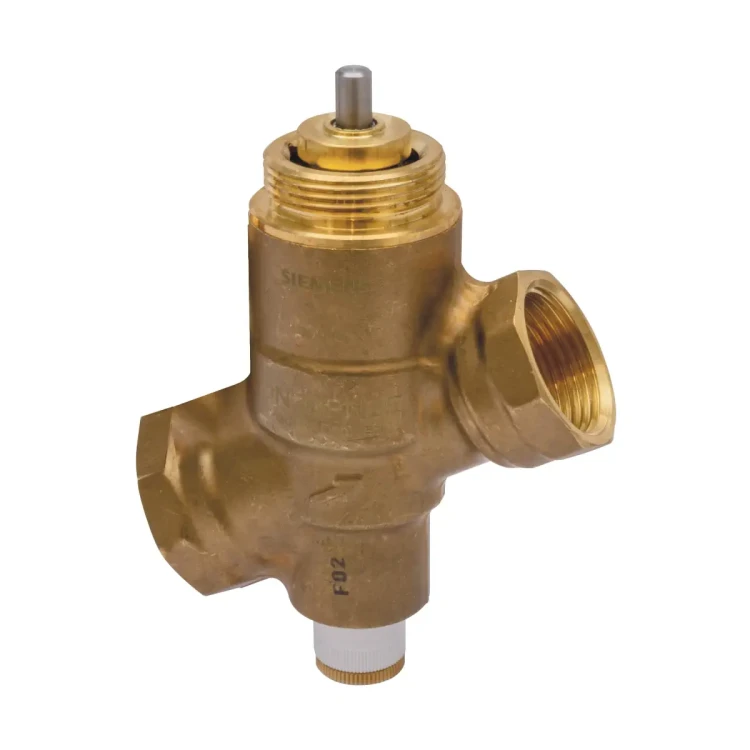

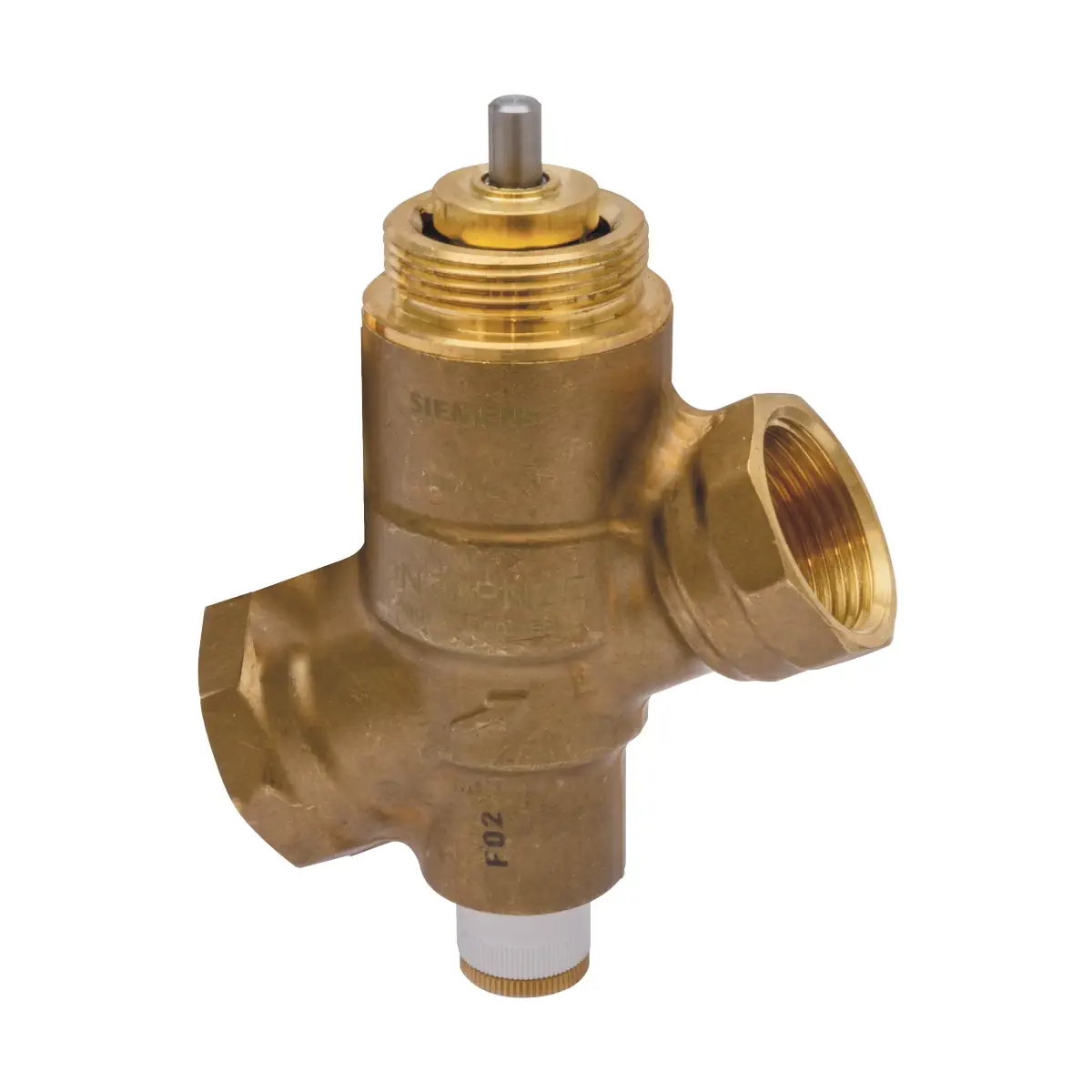

VQI46.15F1.3 Zawór Kombi gwintowany, DN15, V100 1300 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp½

VQI46.15F1.3 to 2-stawny zawór PICV (on/off) PN25 z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów ogrzewania i chłodzenia. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie roboczym, niezależnie od zmian ciśnienia wlotowego. Wersja VQI ma gwint wewnętrzny Rp (ISO 7-1) i jest przeznaczona do pracy w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQI46.15F1.3
• Typ: zawór PICV 2-stawny on/off (z wbudowanym regulatorem różnicy ciśnienia)
• Zastosowanie: regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach HVAC
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN 15
• Przyłącza: Rp 1/2 (gwint wewnętrzny, ISO 7-1)
• Przepływ objętościowy (nastawa): 300...1300 l/h
• Różnica ciśnienia pracy: Δpmax 600 kPa; Δpmin zależne od przepływu (wg tabel nastaw)
• Skok nominalny: 4,0 mm
• Punkty pomiaru ciśnienia P/T: brak (wersje z punktami P/T oznaczone są „Q”)
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne odbiorników.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia) – sterowanie 2-stawne on/off.
• Wyłącznie do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa najpierw przez element nastawy (tarcza z podziałką pozwala ustawić wymaganą wartość przepływu), następnie przez część on/off sterowaną siłownikiem. Po opuszczeniu sekcji regulacji przepływu, medium przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje stałe warunki na elemencie nastawy, zapewniając stabilny przepływ w szerokim zakresie ciśnień.

Nastawa wstępna przepływu

Wartość przepływu ustawia się na skali zaworu (tarcza z podziałką). Nastawę można wykonać przed lub po montażu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wymaganą wartość na tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Sterowanie i siłowniki współpracujące

VQI46.15F1.3 jest zaworem 2-stawnym on/off i może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi, m.in.:

• STA..65.. (2-stawne)
• STP..65.. (2-stawne)
• SUE21P (2-stawne)

Przyłącze siłownika: M30 x 1,5 mm (dla DN 10...25).

Ważne wskazówki montażowe i uruchomieniowe

• Kierunek przepływu oznaczony strzałką na korpusie jest obowiązkowy.
• Zalecany montaż zaworu na przewodzie powrotnym (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza w celu zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji (płukanie tylko we właściwym kierunku przepływu).
• Δpmax na zaworze PICV nie może przekroczyć 600 kPa.

Dane techniczne (VQI46.15F1.3)

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Różnica ciśnienia: maks. 600 kPa; minimalna zależna od przepływu (wg tabel nastaw)
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0...0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin...600 kPa
• Zakres nastaw przepływu: 300...1300 l/h
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1...90 °C
• Skok nominalny: 4,0 mm
• Warunki pracy: 0...55 °C; 5...95% r.h. (IEC 60721-3-3, klasa 3K5)
• Transport: -30...65 °C; <95% r.h. (IEC 60721-3-2, klasa 2K3)
• Składowanie: -15...50 °C; 5...95% r.h. (IEC 60721-3-1, klasa 1K3)

Wymiary i masa

• Przyłącza: Rp 1/2
• L1: 72 mm
• Masa: 0,360 kg

Podsumowanie

Siemens VQI46.15F1.3 to zawór PICV on/off dla DN 15 z gwintem wewnętrznym Rp 1/2, zaprojektowany do precyzyjnej regulacji 2-stawnej i jednoczesnego hydraulicznego zrównoważenia odbiorników w systemach HVAC. Wbudowany regulator różnicy ciśnienia zapewnia stabilny, nastawiany przepływ w zakresie 300...1300 l/h przy ciśnieniu roboczym do PN25.
