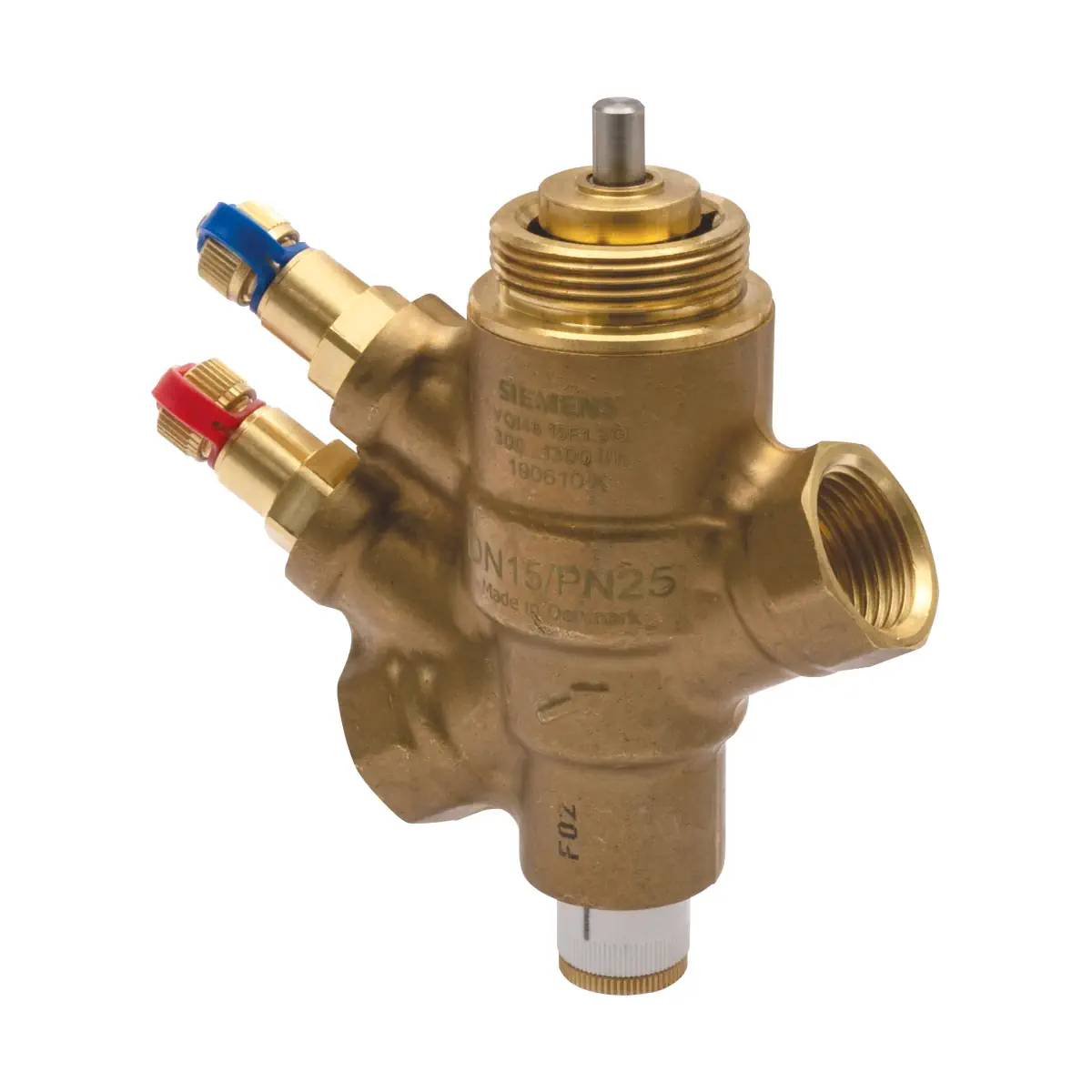

VQI46.15L0.5Q Zawór Kombi gwintowany, DN15, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp½

VQI46.15L0.5Q to 2-stawny zawór PICV on/off firmy Siemens (ACVATIX™) o ciśnieniu nominalnym PN25, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych obiegów grzewczych i chłodniczych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie ciśnień roboczych. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-) do pomiaru Δp i weryfikacji warunków pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: VQI46.15L0.5Q
• Typ: zawór PICV (Pressure Independent Control Valve) 2-stawny on/off
• Ciśnienie nominalne: PN25
• Wbudowany regulator różnicy ciśnienia – stały przepływ niezależnie od wahań ciśnienia
• Zakres nastawy przepływu: 30…520 l/h
• Zakres różnicy ciśnienia: do 600 kPa (Δpmin zależna od nastawy przepływu)
• Punkty pomiaru ciśnienia P/T: Tak (P+ – czerwona opaska, P- – niebieska opaska)
• Przyłącza instalacyjne: Rp ½ (gwint wewnętrzny, ISO 7-1), DN 15
• Przyłącze siłownika: M30 × 1,5 mm
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia, sterowanie on/off.
• Strefy grzewcze i pomieszczeniowe (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa przez element nastawy przepływu powiązany z tarczą nastawczą, następnie przez część sterowaną 2-stawnie on/off, a dalej przez wbudowany regulator różnicy ciśnienia. Regulator utrzymuje ustawioną wartość przepływu w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Nastawa wstępna przepływu

Przepływ nastawia się na skali zaworu (tarcza nastawcza). Nastawę można wykonać przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić żądaną wartość na tarczy (białe pokrętło),
• ręcznie dokręcić radełkowaną nakrętkę.

Δpmin zależy od ustawionego przepływu (dla tego modelu typowo od ok. 19 kPa przy niskich przepływach do ok. 28 kPa przy przepływie maksymalnym), a maksymalna różnica ciśnienia na zaworze wynosi 600 kPa.

Punkty pomiaru ciśnienia P/T (wersja Q)

VQI46.15L0.5Q posiada dwa punkty pomiarowe P/T:

• P+ (czerwona opaska)
• P- (niebieska opaska)

Umożliwiają one pomiar różnicy ciśnienia na zaworze (Δp) i sprawdzenie, czy spadek ciśnienia spełnia wymaganie Δpmin. Przyłącza punktów P/T na korpusie zaworu: G ¼”, iglice: 2 mm × 40 mm.

Współpraca z siłownikami

• Zawór może współpracować z siłownikami elektrotermicznymi serii STA..65.. i STP..65.. (2-stawne).
• Zawór może współpracować z siłownikiem elektromechanicznym SUE21P (2-stawny).
• Zawór bez siłownika jest całkowicie otwarty.

Sterowanie ręczne

Zawór jest dostarczany z pokrętłem sterowania ręcznego (nie jest zamontowane). Pokrętło zabezpiecza trzpień i umożliwia ręczne sterowanie podczas uruchomienia.

• Nastawa fabryczna: zawór otwarty.
• Aby zamknąć zawór, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do płukania instalacji.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Dane techniczne (wybrane)

• DN: 15
• Przyłącza: Rp ½ (gwint wewnętrzny, ISO 7-1)
• Przepływ nastawiany: 30…520 l/h
• Ciśnienie robocze: do 2500 kPa (25 bar)
• Różnica ciśnienia na zaworze: max. 600 kPa (Δpmin zależna od przepływu)
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Medium: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 × 1,5 mm

Montaż i uruchomienie – ważne zalecenia

• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż zaworu na przewodzie powrotnym (niższa temperatura, mniejsze obciążenie uszczelnienia).
• Przed zaworem zalecany jest filtr lub odmulacz; należy usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Zawór musi być uruchomiony z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Zawory muszą być otwarte podczas płukania i próby ciśnieniowej; płukanie wyłącznie we właściwym kierunku przepływu.
• Δpmax na zaworze nie może przekroczyć 600 kPa.

Wymiary i masa

• Długość L1: 72 mm
• Wysokość H3 (wersja Q z P/T): 69 mm
• Masa: ok. 0,458 kg

Podsumowanie

Siemens VQI46.15L0.5Q to zawór PICV DN 15 z gwintem wewnętrznym Rp ½, przeznaczony do sterowania 2-stawnego on/off i jednoczesnego hydraulicznego zrównoważenia obiegów wodnych w HVAC. Zakres nastawy 30…520 l/h, wbudowany regulator różnicy ciśnienia oraz punkty pomiarowe P/T czynią go praktycznym rozwiązaniem do szybkiego uruchomienia, kontroli Δp i stabilnej pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór regulacyjny On/Off PICV PN 25 do obiegów zamkniętych instalacji wentylacyjnych, klimatyzacyjnych, ogrzewania i chłodzenia.
• Produkt przeznaczony wyłącznie do dopuszczalnych mediów: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura medium przy pracy z siłownikiem: od 1 do 90 °C.
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar). Maksymalna różnica ciśnienia na zaworze: 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub instalacji.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może spowodować obrażenia osób i uszkodzenie mienia.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Zawór należy montować na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz. Z przewodów i zaworu należy usunąć zanieczyszczenia, pozostałości po spawaniu i inne ciała obce przed uruchomieniem instalacji.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie może odbywać się wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchomienie zaworu wykonywać wyłącznie z prawidłowo zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Pokrętło sterowania ręcznego służy do uruchomienia i czynności pomocniczych. Nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów niewskazanych przez producenta. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Nie otwierać korpusu zaworu. Ze względu na napiętą sprężynę powrotną otwarcie korpusu może spowodować obrażenia wskutek gwałtownego ruchu części.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. W przypadku zastosowania siłownika SUE21P montaż dozwolony jest poziomo do 90°, nigdy w dół.
• Produkt należy utylizować zgodnie z lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy; dla tego modelu dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3.
