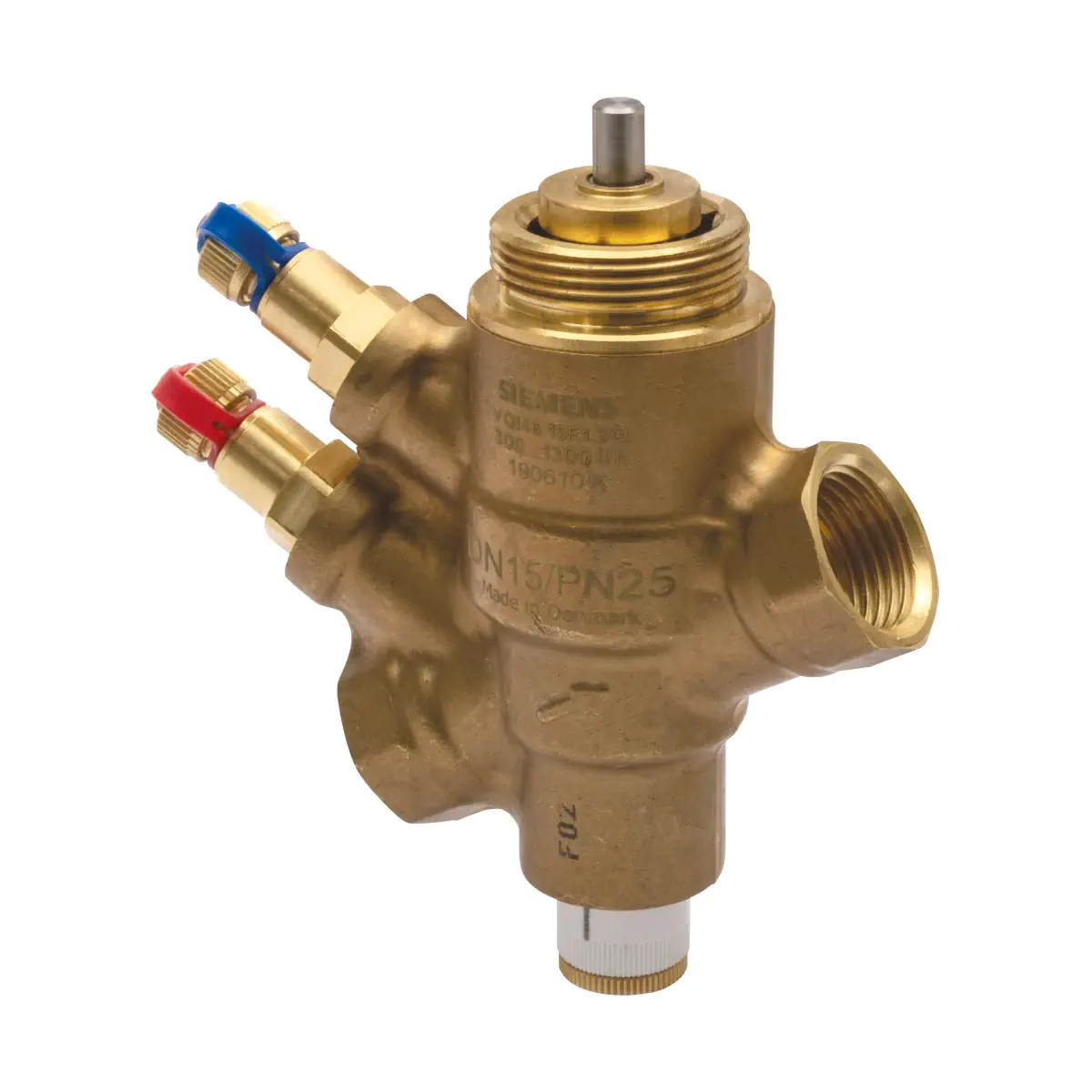

VQI46.15F1.3Q Zawór Kombi gwintowany, DN15, V100 1300 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp½

VQI46.15F1.3Q to 2-stawny zawór PICV on/off (Pressure Independent Control Valve) serii ACVATIX™ firmy Siemens, przeznaczony do instalacji HVAC po stronie wody. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnień, który utrzymuje ustawiony przepływ niezależnie od zmian ciśnienia w instalacji, oraz wersję Q z punktami pomiaru ciśnienia P/T (P+ i P-) do kontroli spadku ciśnienia na zaworze. Model ten ma przyłącza gwintowane wewnętrzne Rp 1/2 (DN 15) i umożliwia nastawę przepływu w zakresie 300…1300 l/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VQI46.15F1.3Q
• Numer magazynowy: S55264-V139
• Typ: zawór PICV 2-stawny (on/off) z wbudowanym regulatorem różnicy ciśnień
• Ciśnienie nominalne: PN25
• Przyłącza instalacyjne: Rp 1/2 (gwint wewnętrzny, zgodny z ISO 7-1), DN 15
• Nastawiany przepływ objętościowy: 300…1300 l/h
• Zakres roboczej różnicy ciśnienia: od Δpmin (zależnie od nastawy) do 600 kPa
• Punkty pomiaru ciśnienia: P/T (P+ i P-) – do pomiaru Δp na zaworze
• Przyłącze siłownika: M30 x 1,5 mm
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie DZR (CW602N)

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy i pomieszczenia (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia) – sterowanie 2-stawne on/off.
• Do obiegów zamkniętych.

Budowa i działanie

W zaworze VQI46.15F1.3Q czynnik wpływający przez króciec wlotowy przepływa przez otwór o zmiennej nastawie (nastawa wstępna na tarczy z podziałką), następnie przez element regulacji on/off sterowany siłownikiem. Za sekcją on/off znajduje się wbudowany regulator różnicy ciśnień, który zapewnia utrzymanie ustawionego przepływu w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Nastawa przepływu (nastawa wstępna)

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika. Zakres nastawianego przepływu dla tego modelu wynosi 300…1300 l/h (zawór całkowicie otwarty).

• Poluzować radełkowaną nakrętkę.
• Ustawić wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Punkty pomiaru ciśnienia P/T (wersja Q)

Zawór VQI46.15F1.3Q jest wyposażony w dwa punkty pomiarowe P/T: P+ (czerwona opaska) oraz P- (niebieska opaska). Umożliwiają one pomiar różnicy ciśnienia Δp na zaworze PICV w celu weryfikacji, czy spadek ciśnienia przewyższa wymaganą minimalną różnicę ciśnienia Δpmin.

• Przyłącza P/T na korpusie zaworu: G 1/4"
• Iglice: 2 mm x 40 mm
• Przykładowy przyrząd pomiarowy: elektroniczny manometr ALE10 (do pomiaru między P+ i P-)

Montaż i uruchomienie

• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż na przewodzie powrotnym (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza.
• Nie izolować mocowania siłownika – konieczna jest cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji (płukanie tylko we właściwym kierunku przepływu).
• Maksymalna różnica ciśnienia na zaworze PICV Δpmax nie może przekroczyć 600 kPa.

Sterowanie ręczne

• Pokrętło sterowania ręcznego jest dostarczane z zaworem (nie jest na nim zamontowane) i służy do zabezpieczenia trzpienia oraz ręcznego sterowania podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Dane techniczne (VQI46.15F1.3Q)

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia: maks. 600 kPa; min. zależna od nastawy przepływu
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki pracy: 0…55°C; 5…95% r.h. (IEC 60721-3-3, klasa 3K5)
• Transport: -30…65°C; <95% r.h. (IEC 60721-3-2, klasa 2K3)
• Składowanie: -15…50°C; 5…95% r.h. (IEC 60721-3-1, klasa 1K3)
• Przyłącze siłownika: M30 x 1,5 mm

Materiały

• Korpus / przyłącza: mosiądz DZR (CW602N)
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia (membrana): EPDM, HNBR

Wymiary i masa

• DN: 15
• Przyłącza: Rp 1/2
• L1: 72 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,458 kg

Siłowniki współpracujące

• SUE21P – 230 V AC, 2-stawny, 100 N, skok 5 mm, kabel 0,8 m
• STA..65.. oraz STP..65.. – siłowniki elektrotermiczne (dostępne warianty 2-stawne oraz 0…10 V, w zależności od wykonania)

Podsumowanie

Siemens VQI46.15F1.3Q to zawór PICV on/off DN 15 z gwintem wewnętrznym Rp 1/2, przeznaczony do precyzyjnego ustawienia i utrzymania przepływu 300…1300 l/h w instalacjach HVAC. Wbudowany regulator różnicy ciśnień upraszcza zrównoważenie hydrauliczne, a zintegrowane punkty pomiarowe P/T ułatwiają diagnostykę i uruchomienie poprzez pomiar Δp na zaworze.
