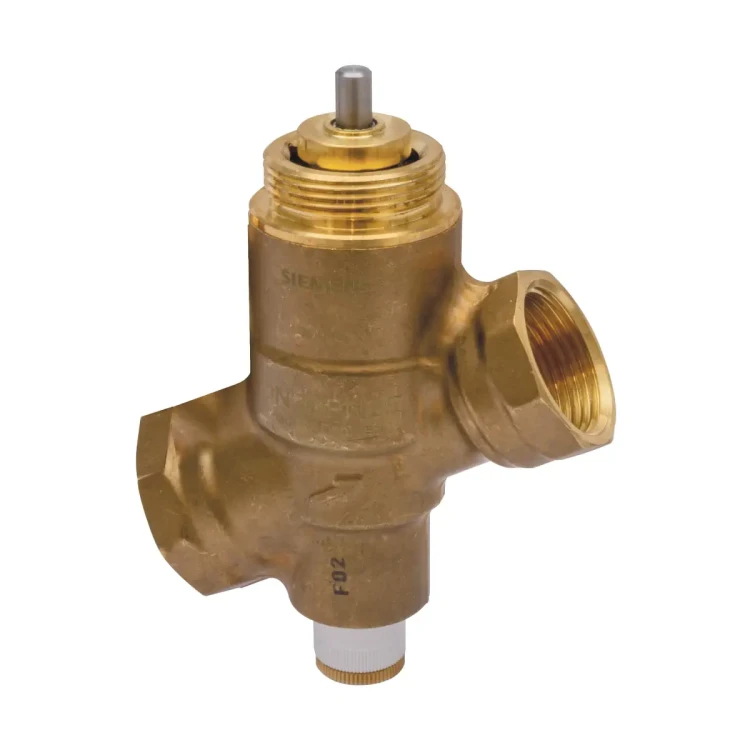

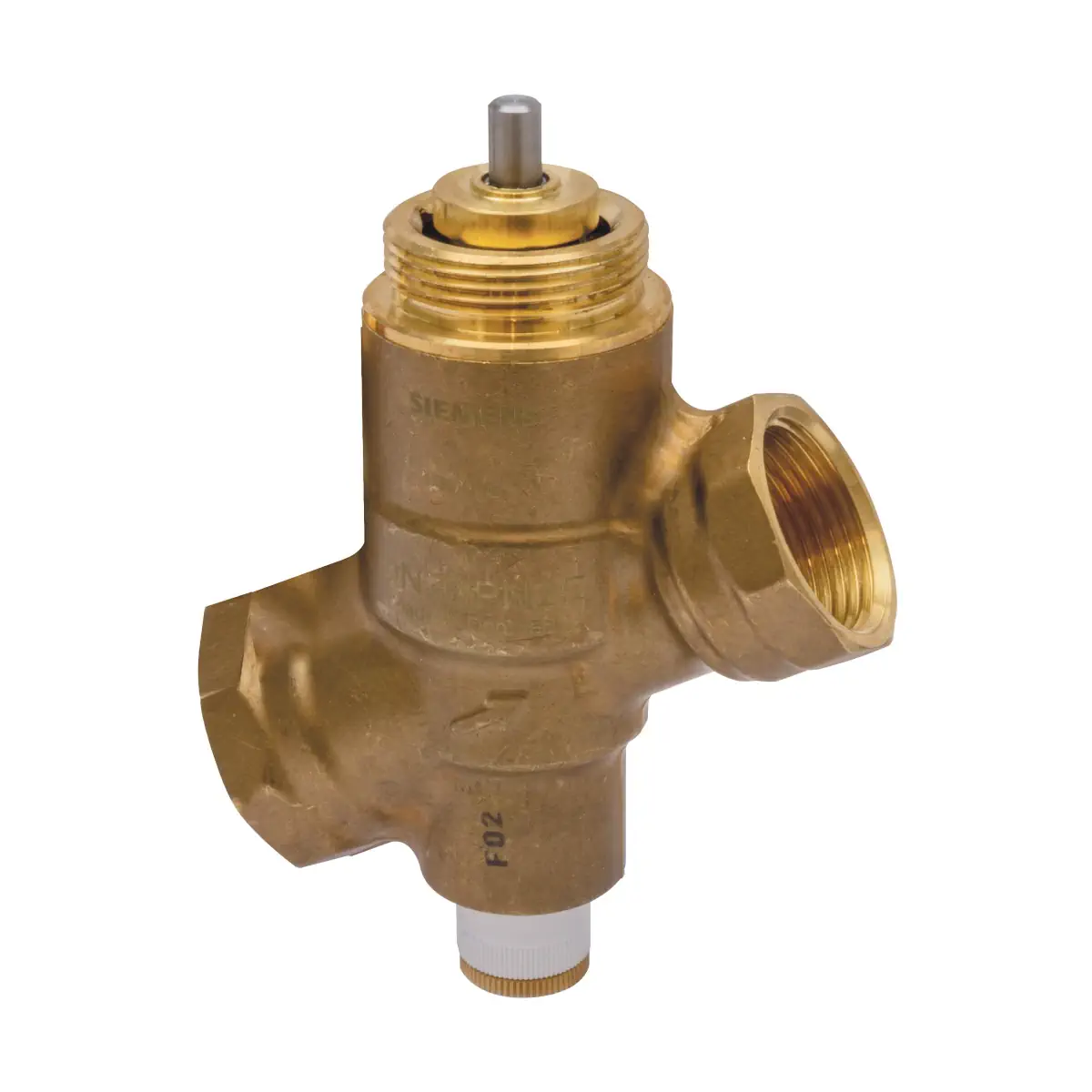

VQI46.20F1.5 Zawór Kombi gwintowany, DN20, V100 1500 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp¾

VQI46.20F1.5 to 2-stawny zawór PICV on/off (ACVATIX™) firmy Siemens, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów grzewczych i chłodniczych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie ciśnień, zapewniając jednocześnie automatyczne zrównoważenie hydrauliczne odbiorników po stronie wody. Wersja VQI wyposażona jest w gwint wewnętrzny Rp.

Najważniejsze cechy

• Producent: Siemens
• Model: VQI46.20F1.5
• Seria: ACVATIX™
• Typ: zawór PICV (Pressure Independent Control Valve) 2-stawny on/off
• Ciśnienie nominalne: PN25
• Wbudowany regulator różnicy ciśnienia – stabilizacja przepływu niezależnie od wahań ciśnienia w instalacji
• Zakres nastawianego przepływu (dla tego modelu): 320…1500 l/h
• Różnica ciśnienia na zaworze: Δpmin 35 kPa, Δpmax 600 kPa
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Przyłącza: Rp ¾ (gwint wewnętrzny) zgodnie z ISO 7-1
• Przyłącze siłownika: M30 x 1,5 mm

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) przy sterowaniu 2-stawnym on/off.
• Strefy grzewcze, niezależne układy ogrzewania (np. apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i działanie

Czynnik wpływający do zaworu przepływa przez nastawę wstępną (ustawianą na tarczy z podziałką), następnie przez część on/off otwieraną i zamykaną siłownikiem, a na końcu przez wbudowany regulator różnicy ciśnienia. Regulator utrzymuje warunki pracy zaworu tak, aby przepływ odpowiadał ustawionej nastawie w całym zakresie roboczym.

Kierunek działania (trzpień)

• Kierunek działania: normalnie otwarty (wciśnij by zamknąć).
• Trzpień wsuwa się: zawór się zamyka.
• Trzpień wysuwa się: zawór się otwiera.

Nastawa wstępna przepływu

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika. Regulacja odbywa się tarczą z podziałką i białym pokrętłem, a po ustawieniu wartości nastawy należy ręcznie dokręcić radełkowaną nakrętkę.

• Zakres skali nastawy: Min … Max (wartości pośrednie od 0.2 do 3.8).
• Wskazówka projektowa: minimalna wymagana różnica ciśnienia dla modelu VQI46.20F1.5 wynosi 35 kPa.

Montaż i uruchomienie – ważne zalecenia

• Obowiązuje kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na przewodzie powrotnym (niższe temperatury – mniejsze obciążenie uszczelnienia).
• Przed zaworem zalecany filtr lub odmulacz (większa niezawodność i trwałość).
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie tylko we właściwym kierunku przepływu.
• Δpmax na zaworze nie może przekroczyć 600 kPa.

Sterowanie ręczne

Zawór jest dostarczany w położeniu całkowitego otwarcia. Pokrętło sterowania ręcznego może być zamontowane w celu zabezpieczenia trzpienia oraz umożliwienia ręcznego sterowania podczas uruchomienia (pokrętło jest dostarczane z zaworem, nie jest na nim zamontowane).

• Aby zamknąć: obracać pokrętło zgodnie z ruchem wskazówek zegara.
• Aby otworzyć: obracać pokrętło przeciwnie do ruchu wskazówek zegara.

Dane techniczne (VQI46.20F1.5)

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Różnica ciśnienia: Δpmin 35 kPa, Δpmax 600 kPa
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki pracy (otoczenie): 0…55°C, 5…95% r.h.
• Połączenie gwintowane: Rp wg ISO 7-1 (gwint wewnętrzny)
• Przyłącze siłownika: M30 x 1,5 mm

Materiały

• Korpus i przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Wymiary i masa

• DN: 20
• Gwint: Rp ¾
• L1: 78 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,387 kg

Siłowniki współpracujące (2-stawne)

Zawór VQI46.20F1.5 może współpracować z siłownikami elektromechanicznymi lub elektrotermicznymi (2-stawnymi):

• SUE21P – 230 V AC, 2-stawny, 100 N, skok 5 mm, kabel 0,8 m
• STA..65.. – siłowniki elektrotermiczne 2-stawne (różne warianty zasilania i długości przewodu)
• STP..65.. – siłowniki elektrotermiczne 2-stawne (NO / NZ w zależności od typu)

Uwaga: zawór bez siłownika jest całkowicie otwarty.

Podsumowanie

Siemens VQI46.20F1.5 to zawór PICV PN25 z gwintem wewnętrznym Rp ¾, przeznaczony do sterowania 2-stawnego on/off i automatycznego zrównoważenia hydraulicznego odbiorników HVAC. Dzięki wbudowanemu regulatorowi różnicy ciśnienia zapewnia stabilny, ustawiony przepływ 320…1500 l/h przy wymaganej Δpmin 35 kPa (do 600 kPa), co ułatwia uruchomienie instalacji i poprawia powtarzalność pracy układu.
