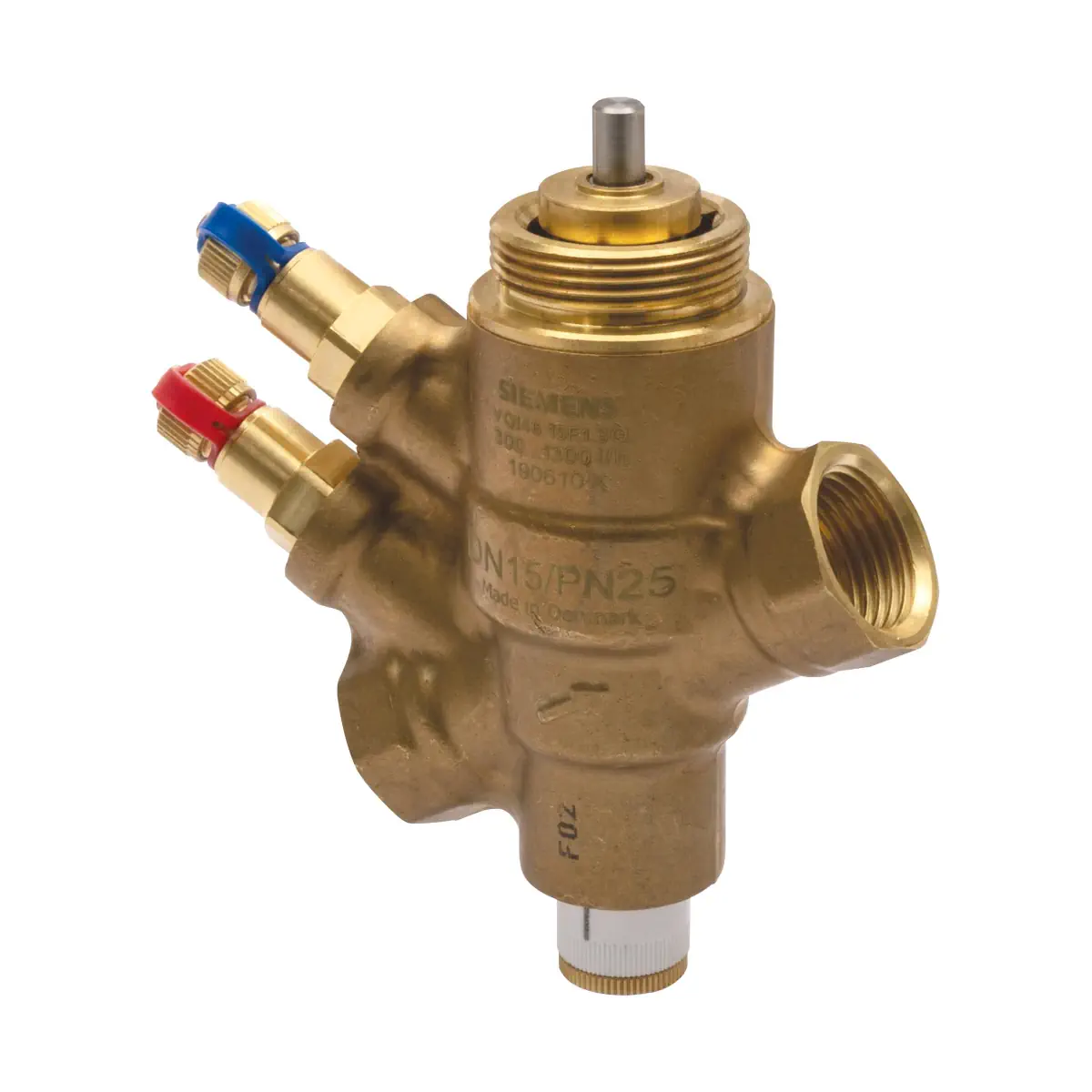

VQI46.20F1.5Q Zawór Kombi gwintowany, DN20, V100 1500 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp¾

VQI46.20F1.5Q to 2-stawny zawór PICV on/off z rodziny ACVATIX™ do instalacji HVAC, przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w obiegach zamkniętych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w całym zakresie roboczym. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-) do kontroli spadku ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VQI46.20F1.5Q
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN 20
• Przyłącza: Rp ¾ (gwint wewnętrzny) zgodny z ISO 7-1
• Nastawa przepływu (nastawa wstępna): 320…1500 l/h
• Różnica ciśnienia na zaworze: Δpmax 600 kPa; Δpmin 35 kPa (dla zakresu przepływu 320…1500 l/h)
• Punkty pomiaru ciśnienia P/T: Tak (P+ / P-)
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 x 1,5 mm
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć); zawór bez siłownika jest całkowicie otwarty
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne.
• Instalacje ogrzewania i chłodzenia z odbiornikami końcowymi (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) przy sterowaniu 2-stawnym on/off.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Obiegi zamknięte.

Budowa i działanie

Czynnik wpływający do zaworu (króciec wlotowy) przepływa przez otwór o zmiennej nastawie, ustawiany tarczą z podziałką (nastawa wstępna wymaganego przepływu). Następnie czynnik przechodzi przez element regulacji on/off, otwierany i zamykany przez siłownik. Po opuszczeniu zaworu on/off, czynnik przepływa przez wbudowany regulator różnicy ciśnienia, który utrzymuje ustawioną wartość przepływu objętościowego niezależnie od zmian ciśnienia wlotowego – w zakresie roboczym zaworu.

Nastawa wstępna przepływu

Zawór umożliwia ustawienie wymaganego przepływu w zakresie 320…1500 l/h poprzez nastawę wstępną. Nastawę można ustawić przed lub po zamontowaniu siłownika.

• Poluzować radełkowaną nakrętkę.
• Ustawić żądaną wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Punkty pomiaru ciśnienia P/T (wersja Q)

VQI46.20F1.5Q posiada dwa punkty pomiaru ciśnienia P+ oraz P-, które umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV i sprawdzenie, czy spadek ciśnienia przewyższa wymaganą wartość minimalną Δpmin.

• Przyłącza P/T na korpusie zaworu: G ¼"
• Iglice: 2 mm x 40 mm
• Przykładowy przyrząd pomiarowy: elektroniczny manometr ALE10

Urządzenia współpracujące (siłowniki)

Zawór jest przystosowany do współpracy z siłownikami 2-stawnymi (elektromechanicznymi lub elektrotermicznymi) oraz siłownikami elektrotermicznymi z pozycjonowaniem 0…10 V wskazanymi przez producenta dla tej serii. Siłownik dobiera się zgodnie z wymaganym sposobem działania (np. normalnie zamknięty / normalnie otwarty).

• SUE21P: 230 V AC, 2-stawny, 100 N, skok 5 mm, kabel 0,8 m
• STA..65..: wersje 24 V AC/DC lub 230 V AC (w zależności od wykonania), 2-stawne lub 0…10 V (w zależności od wykonania)
• STP..65..: wersje 24 V AC/DC lub 230 V AC (w zależności od wykonania), 2-stawne lub 0…10 V (w zależności od wykonania)

Dane techniczne

• PN: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Δp na zaworze: max. 600 kPa; min. 35 kPa (dla zakresu 320…1500 l/h)
• Charakterystyka: 2-stawny on/off
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecana jakość wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Warunki otoczenia (praca): 0…55°C, 5…95% r.h.
• Połączenie gwintowane: Rp wg ISO 7-1 (gwint wewnętrzny)
• Przyłącze siłownika: M30 x 1,5 mm

Materiały

• Korpus / przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Montaż i uruchomienie (wytyczne)

• Kierunek przepływu: obowiązkowy, zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższa temperatura – mniejsze obciążenie uszczelnień).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia i pozostałości po spawaniu.
• Uwaga: nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Uruchomienie: zawór powinien pracować z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; zawór musi być otwarty podczas płukania i próby ciśnieniowej; Δpmax nie może przekroczyć 600 kPa.

Wymiary i waga

• DN: 20
• Przyłącza: Rp ¾
• L1: 78 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,488 kg

Podsumowanie

Siemens VQI46.20F1.5Q to solidny zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, przeznaczony do sterowania 2-stawnego on/off w instalacjach HVAC. Dzięki wbudowanemu regulatorowi różnicy ciśnienia zapewnia stabilny, zadany przepływ w zakresie 320…1500 l/h, a punkty pomiarowe P/T ułatwiają diagnostykę i uruchomienie poprzez kontrolę Δp na zaworze.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VQI46.20F1.5Q – zawór PICV On/Off PN 25, DN 20, z gwintem wewnętrznym Rp 3/4 i punktami pomiaru ciśnienia P/T.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/UE. Dla tego typu produktu (DN 10...25, grupa płynów 2) dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3 dyrektywy PED.
• Urządzenie przeznaczone wyłącznie do obiegów zamkniętych w instalacjach HVAC, do wody grzewczej niskiej temperatury, wody lodowej oraz wody z dodatkami przeciwzamarzaniowymi, zgodnie z dokumentacją producenta.
• Montaż i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może spowodować obrażenia osób i uszkodzenie mienia.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zastosować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, aby zwiększyć niezawodność i trwałość zaworu.
• Zawór PICV musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie instalacji może odbywać się wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchomienie zaworu należy przeprowadzać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Nie przekraczać maksymalnej różnicy ciśnienia Δpmax 600 kPa na zaworze. Dopuszczalne ciśnienie robocze wynosi maks. 2500 kPa (25 bar).
• Stosować wyłącznie w dopuszczalnym zakresie temperatur medium. Dla zaworu z siłownikiem dopuszczalna temperatura medium wynosi 1...90 °C.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Produkt zawiera elementy sprężynujące. Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny otwarcie korpusu może spowodować obrażenia wskutek gwałtownego ruchu części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów wewnętrznych nie należy demontować poza czynnościami przewidzianymi przez producenta. W przypadku nieszczelności uszczelnienia trzpienia należy wymienić cały zawór.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
