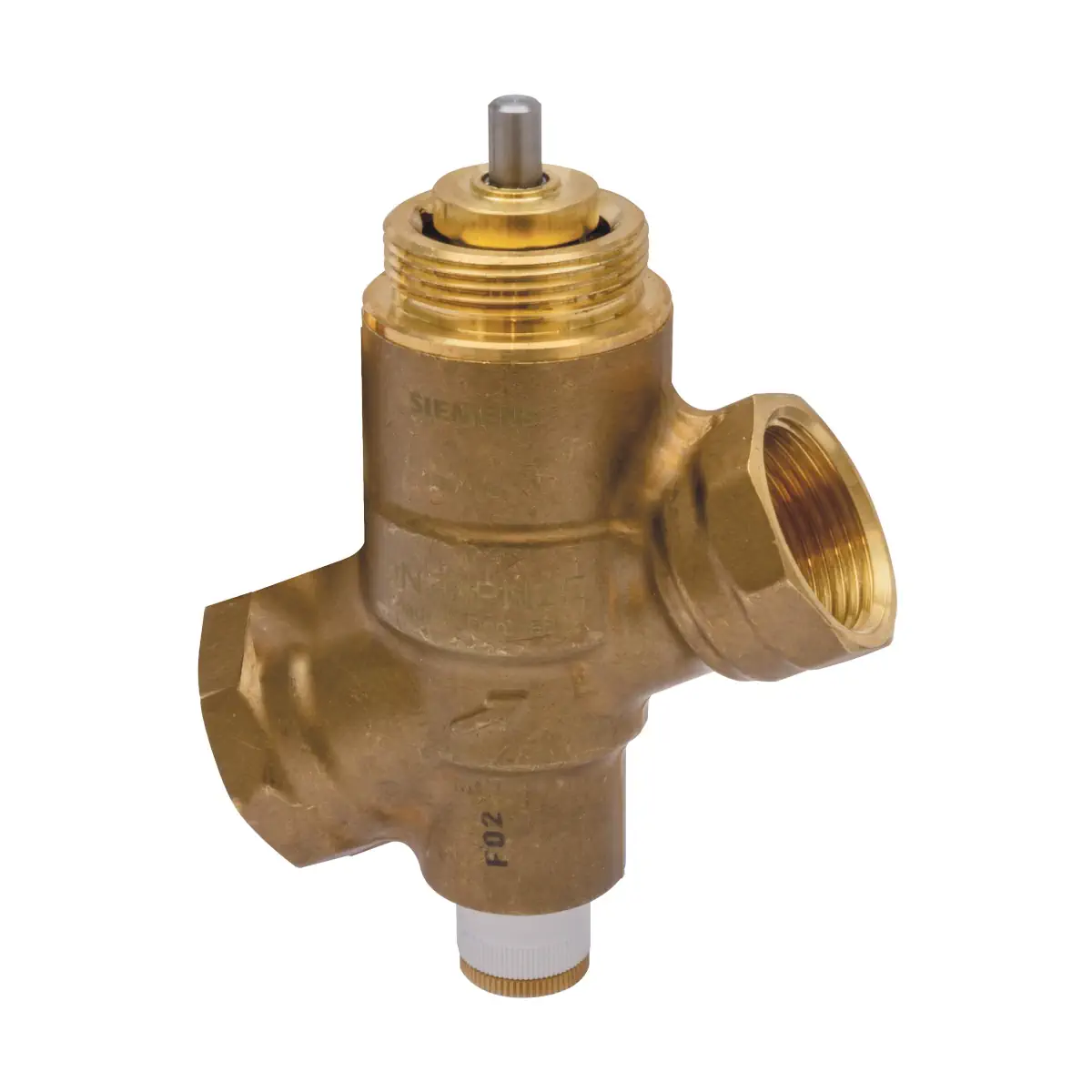

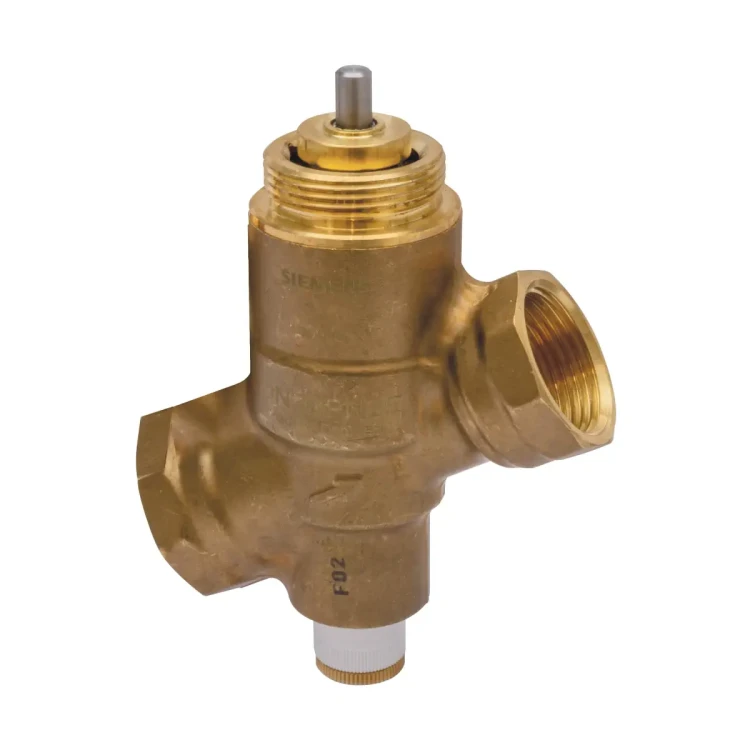

VQI46.25F1.8 Zawór Kombi gwintowany, DN25, V100 1800 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp1

VQI46.25F1.8 to 2-stawny zawór PICV on/off (ACVATIX™) o ciśnieniu nominalnym PN25, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC) po stronie wody. Zawór ma wbudowany mechaniczny regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie Δp, wspierając automatyczne hydrauliczne zrównoważenie odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) przy sterowaniu On/Off. Wersja VQI posiada gwint wewnętrzny Rp 1 (ISO 7-1) i jest dostarczana bez punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQI46.25F1.8
• Numer magazynowy: S55264-V148
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnień
• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• DN: 25
• Przyłącza: Rp 1 (gwint wewnętrzny, ISO 7-1)
• Przepływ objętościowy (nastawny): 620…1800 l/h
• Różnica ciśnienia: Δpmax 600 kPa, Δpmin 30…31 kPa (zależnie od nastawy przepływu)
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Skok nominalny: 4,0 mm
• Przyłącze siłownika: M30 x 1,5 mm
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

Zawór VQI46.25F1.8 jest przeznaczony do:

• instalacji wentylacyjnych i klimatyzacyjnych, do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych przy sterowaniu 2-stawnym on/off,
• instalacji ogrzewania i chłodzenia w strefach (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia),
• obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu (króciec wlotowy) przepływa najpierw przez otwór o zmiennej nastawie ustawiany tarczą ze skalą (nastawa wstępna przepływu), następnie przez regulator przepływu On/Off otwierany i zamykany siłownikiem. Po opuszczeniu zaworu On/Off czynnik przepływa przez wbudowany regulator różnicy ciśnień, który zapewnia utrzymanie ustawionej wartości przepływu objętościowego w zakresie roboczym Δp.

Siłowniki współpracujące

• Elektrotermiczne (2-stawne): STA..65.., STP..65..
• Elektromechaniczne (2-stawne): SUE21P
• Uwaga: zawór bez siłownika jest całkowicie otwarty.

Nastawa wstępna przepływu

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wymaganą wartość na tarczy przy pomocy białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Montaż i uruchomienie – kluczowe wymagania

• Kierunek przepływu: obowiązkowy – zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższa temperatura, mniejsze obciążenie uszczelnienia).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z przewodów.
• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Ograniczenie: ciśnienie różnicowe na zaworze nie może przekroczyć 600 kPa.
• Izolacja: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).

Dane techniczne

• PN: PN25
• Δpmax: 600 kPa
• Δpmin: 30…31 kPa (w zależności od nastawy przepływu)
• Przepływ (nastawny): 620…1800 l/h
• Skok nominalny: 4,0 mm
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Warunki pracy (otoczenie): 0…55°C, 5…95% r.h. (IEC 60721-3-3, klasa 3K5)
• Materiały: korpus/przyłącza DZR CW602N; trzpień i sprężyna – stal nierdzewna; element nastawy przepływu – PPO i ABS; wkładka on/off – PPS; uszczelnienia – EPDM, HNBR

Wymiary i masa

• Gwint: Rp 1
• L1: 86 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,465 kg

Podsumowanie

Siemens VQI46.25F1.8 to zawór PICV DN25 z gwintem wewnętrznym Rp 1, przeznaczony do sterowania On/Off w instalacjach HVAC. Wbudowany regulator różnicy ciśnień stabilizuje przepływ w zakresie 620…1800 l/h, upraszczając uruchomienie i poprawiając zrównoważenie hydrauliczne odbiorników wody lodowej i grzewczej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym PN 25, przeznaczonym do instalacji HVAC w obiegach zamkniętych.
• Dla modelu VQI46.25F1.8 dokumentacja wskazuje zgodność z dyrektywą PED 2014/68/UE jako osprzęt ciśnieniowy; produkt nie posiada oznakowania CE zgodnie z art. 4 ust. 3 tej dyrektywy (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Przestrzegać obowiązkowego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
• Zawór należy montować na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po spawaniu, aby zwiększyć niezawodność i trwałość zaworu.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Zamknięty zawór może ulec uszkodzeniu na skutek silnych uderzeń hydraulicznych.
• Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Stosować wyłącznie w parametrach roboczych przewidzianych przez producenta.
• Produkt przeznaczony do stosowania wyłącznie z dopuszczalnymi mediami: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Temperatura medium dla zaworu z siłownikiem musi mieścić się w zakresie od 1 do 90 °C.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia.
• Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny otwarcie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów wewnętrznych nie należy demontować poza zakresem czynności przewidzianych w dokumentacji producenta.
• Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
