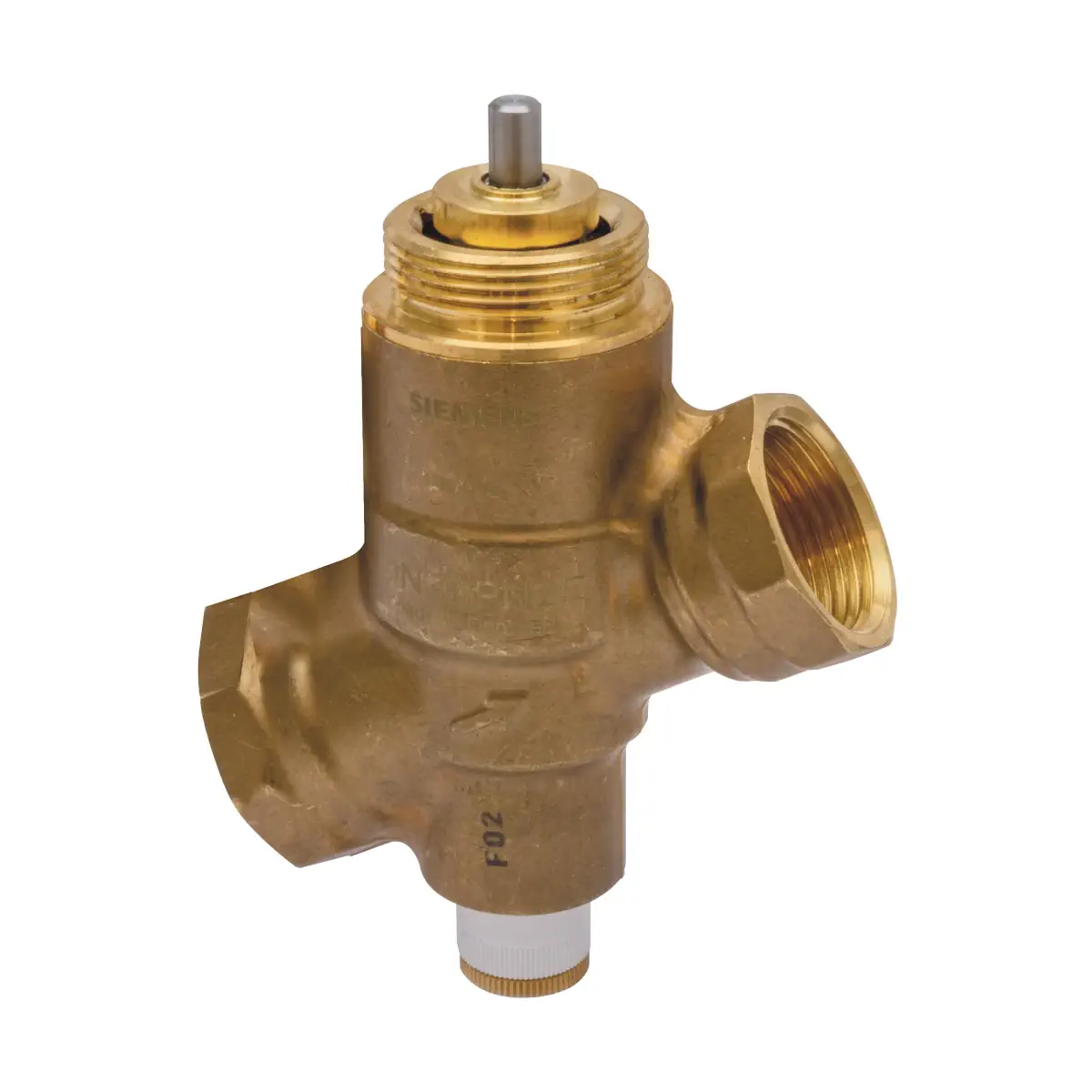

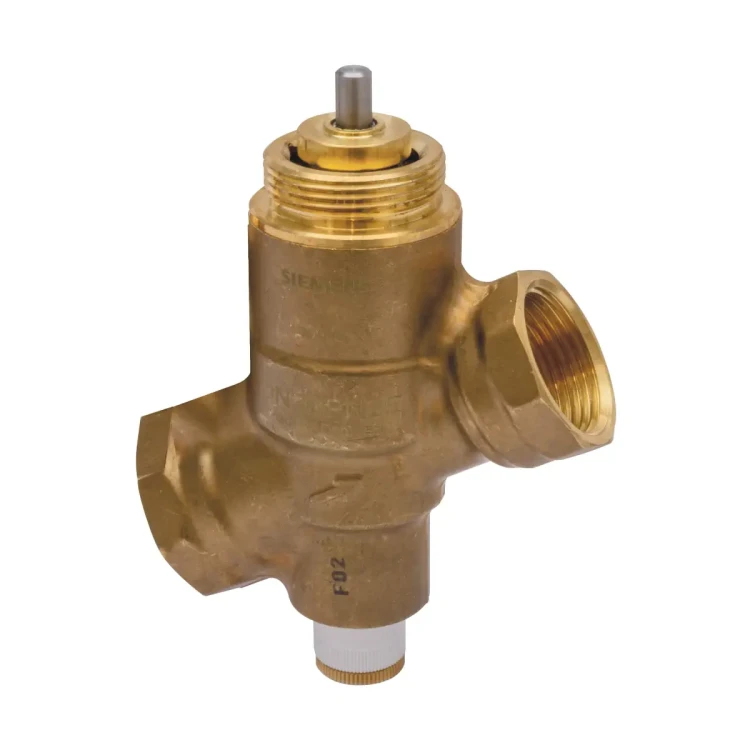

VQI46.15L0.5 Zawór Kombi gwintowany, DN15, V100 520 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp½

VQI46.15L0.5 to 2-stawny zawór PICV (on/off) PN25 z rodziny Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowej regulacji po stronie wody. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie roboczym – niezależnie od wahań ciśnienia w instalacji – co zapewnia automatyczne hydrauliczne zrównoważenie odbiornika. Wersja VQI wykonana jest z gwintem wewnętrznym Rp i w modelu VQI46.15L0.5 nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VQI46.15L0.5
• Typ: zawór PICV 2-stawny on/off z wbudowanym regulatorem różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Zakres nastaw przepływu objętościowego: 30…520 l/h
• Różnica ciśnienia: maks. 600 kPa; Δpmin zależna od nastawy (dla 30…520 l/h: ok. 19…28 kPa)
• Przyłącza instalacji: Rp 1/2 (gwint wewnętrzny) zgodny z ISO 7-1
• Przyłącze siłownika: M30 x 1,5 mm
• Skok nominalny: 4,0 mm
• Wersja bez punktów pomiaru ciśnienia P/T
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w systemach ogrzewania i chłodzenia, sterowanie 2-stawne on/off.
• Strefy grzewcze: niezależne systemy ogrzewania mieszkań, apartamenty, pojedyncze pomieszczenia.
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu króćcem wlotowym i przepływa przez element nastawy przepływu (tarcza z podziałką), a następnie przez sekcję on/off sterowaną siłownikiem. Po opuszczeniu zaworu on/off czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje stałe warunki pracy dla części nastawczej, zapewniając utrzymanie ustawionego przepływu objętościowego w zakresie roboczym.

Sterowanie ręczne (uruchomienie)

• Zawór jest dostarczany w położeniu całkowitego otwarcia.
• Pokrętło sterowania ręcznego może zostać zamontowane w celu zabezpieczenia trzpienia i umożliwienia ręcznego sterowania podczas uruchomienia (pokrętło jest dostarczane z zaworem, nie jest na nim zamontowane).
• Aby zamknąć zawór, pokrętło sterowania ręcznego należy obracać zgodnie z ruchem wskazówek zegara.
• Zawór musi być otwarty do przepłukania instalacji.

Nastawa wstępna przepływu

Nastawę wstępną można wykonać przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić żądaną wartość na tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Siłowniki współpracujące

• Elektrotermiczne (2-stawne): STA..65.., STP..65..
• Elektromechaniczny (2-stawny): SUE21P

Dane techniczne (VQI46.15L0.5)

• Ciśnienie nominalne: PN25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Różnica ciśnienia (Δp): maks. 600 kPa; minimalna – zależna od nastawy przepływu
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm

Montaż i zalecenia instalacyjne

• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż na przewodzie powrotnym (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Przed zaworem zalecany jest filtr lub odmulacz w celu zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.

Wymiary i masa

• DN: 15
• Przyłącze: Rp 1/2
• L1: 72 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• Masa: 0,360 kg

Podsumowanie

Siemens VQI46.15L0.5 to kompaktowy zawór PICV 2-stawny on/off z gwintem wewnętrznym Rp 1/2, oferujący regulowany przepływ 30…520 l/h i wbudowany regulator różnicy ciśnienia, który stabilizuje warunki pracy i ułatwia hydrauliczne zrównoważenie instalacji HVAC. To praktyczne rozwiązanie do sterowania odbiornikami po stronie wody w pomieszczeniach i strefach, bez punktów pomiaru ciśnienia P/T w tej wersji wykonania.
