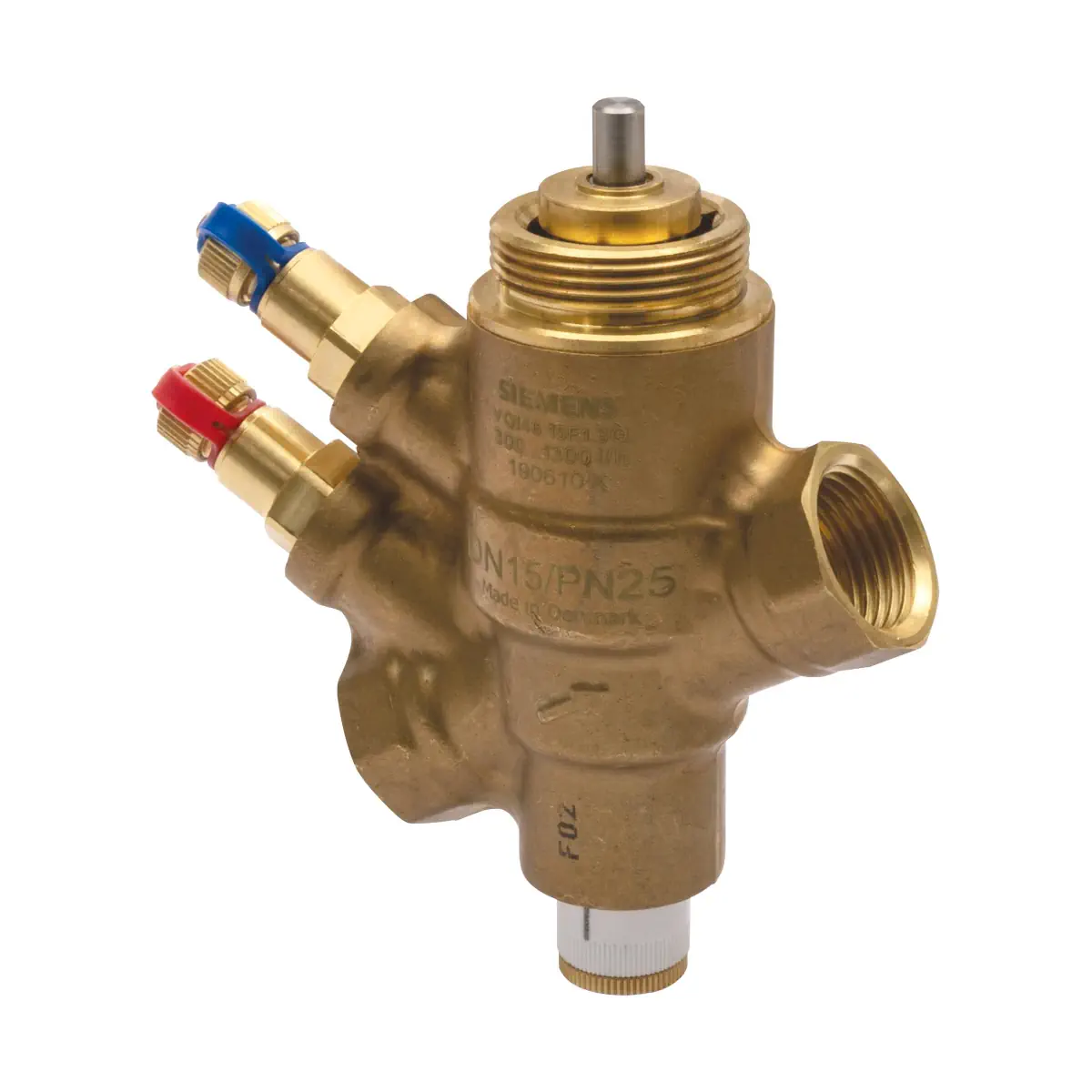

VQI46.25F1.8Q Zawór Kombi gwintowany, DN25, V100 1800 l/h, współpracuje z STA23.., STA73.., SUE21P, przyłącza Rp1

VQI46.25F1.8Q to 2-stawny zawór PICV on/off serii ACVATIX™ marki Siemens, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz strefowych układów grzewczych i chłodniczych. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu zapewnia utrzymanie ustawionego przepływu objętościowego w szerokim zakresie pracy, niezależnie od zmian ciśnienia w instalacji. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P/T (P+ i P-) do kontroli spadku ciśnienia Δp.

Najważniejsze cechy

• Producent: Siemens
• Model: VQI46.25F1.8Q
• Typ: zawór PICV 2-stawny on/off (stały przepływ po nastawie wstępnej)
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN 25
• Przyłącza: Rp 1 (gwint wewnętrzny) zgodnie z ISO 7-1
• Nastawa przepływu: tarcza z podziałką (nastawa wstępna)
• Zakres nastawianego przepływu (przy całkowicie otwartym zaworze): 620…1800 l/h
• Punkty pomiaru ciśnienia P/T: Tak (P+ czerwona opaska, P- niebieska opaska)
• Przyłącze siłownika: M30 x 1,5 mm
• Numer magazynowy: S55264-V147

Zastosowanie

• Regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Instalacje strefowe: niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia.
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy, przechodzi przez otwór o zmiennej nastawie (ustawiany tarczą z podziałką), następnie przez część on/off sterowaną siłownikiem. Po stronie wylotowej wbudowany regulator różnicy ciśnienia utrzymuje warunki pracy niezbędne do zachowania ustawionej wartości przepływu dla całego zakresu roboczego, niezależnie od ciśnienia wlotowego.

Nastawa wstępna przepływu

Nastawę wstępną można ustawić przed lub po zamontowaniu siłownika:

• poluzować radełkowaną nakrętkę,
• ustawić wymaganą wartość na tarczy za pomocą białego pokrętła,
• ręcznie dokręcić radełkowaną nakrętkę.

Dla modelu VQI46.25F1.8Q zakres przepływu po nastawie wynosi 620…1800 l/h.

Punkty pomiaru ciśnienia P/T (wersja Q)

VQI46.25F1.8Q posiada dwa punkty pomiaru ciśnienia P/T (P+ oraz P-), które umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV i sprawdzenie, czy spadek ciśnienia przewyższa minimalnie wymaganą wartość Δpmin. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: przewód powrotny (niższe temperatury, mniejsze obciążenie uszczelnienia).
• Zalecenie instalacyjne: przed zaworem zamontować filtr lub odmulacz; usunąć zanieczyszczenia z rurociągu.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Uruchomienie: zawór PICV musi być uruchomiony z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Maks. ciśnienie różnicowe na zaworze: Δpmax 600 kPa.

Sterowanie ręczne

Pokrętło sterowania ręcznego jest dostarczane z zaworem (nie jest na nim zamontowane). Fabrycznie zawór jest otwarty. Aby go zamknąć, pokrętło należy obracać zgodnie z ruchem wskazówek zegara. Zawór musi być otwarty do przepłukania instalacji.

Dane techniczne

• Ciśnienie nominalne: PN25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Różnica ciśnienia: maks. 600 kPa; minimalna zależna od nastawy przepływu
• Charakterystyka: 2-stawny on/off
• Kierunek działania: normalnie otwarty (wciśnij, by zamknąć)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±5% do ±10% od Δpmin…600 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika (z zaworem z siłownikiem): 1…90°C
• Skok nominalny: 4,0 mm
• Warunki pracy (otoczenie): 0…55°C; 5…95% r.h.

Materiały

• Korpus / przyłącza: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PPO i ABS
• Wkładka on/off: PPS
• Uszczelnienia: EPDM, HNBR

Wymiary i waga

• Przyłącza: Rp 1 (ISO 7-1)
• L1: 86 mm
• L2: 37 mm
• H1: 42 mm
• H2: 59 mm
• H3 (wersja Q): 69 mm
• Masa: 0,566 kg

Urządzenia współpracujące (siłowniki)

• Elektrotermiczne: STA..65.., STP..65.. (2-stawne)
• Elektromechaniczny: SUE21P (2-stawny)
• Uwaga funkcjonalna: zawór bez siłownika jest całkowicie otwarty; zachowanie przy braku zasilania zależy od zastosowanego siłownika (NZ/NO).

Podsumowanie

Siemens VQI46.25F1.8Q to zawór PICV on/off PN25 z gwintem wewnętrznym Rp 1 (DN25), przeznaczony do precyzyjnego ustawienia i utrzymania przepływu w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia, nastawa wstępna 620…1800 l/h oraz punkty pomiaru P/T w wersji Q ułatwiają uruchomienie, kontrolę i stabilną pracę układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do osprzętu ciśnieniowego zgodnie z PED 2014/68/UE. Dla modelu VQI46.25F1.8Q (DN 25, grupa płynów 2) dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3 dyrektywy PED.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia osób i uszkodzenie mienia.
• Zawór przeznaczony jest wyłącznie do obiegów zamkniętych w instalacjach HVAC oraz do dopuszczalnych czynników: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem wynosi 1...90 °C. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar). Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po spawaniu. Zwiększa to niezawodność i trwałość zaworu.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Płukanie instalacji może odbywać się wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór PICV.
• Uruchomienie zaworu należy wykonywać wyłącznie z prawidłowo zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie otwierać korpusu zaworu. Z powodu napiętej sprężyny powrotnej otwarcie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów wewnętrznych nie należy demontować. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Model VQI46.25F1.8Q jest zaworem z gwintem wewnętrznym Rp 1 i punktami pomiaru ciśnienia P/T. Przy eksploatacji i podłączaniu osprzętu pomiarowego należy stosować wyłącznie rozwiązania przewidziane przez producenta.
• Jeżeli zawór współpracuje z siłownikiem SUE21P, siłownik musi być montowany poziomo do 90°, nigdy w dół. Dla siłowników STA.. dopuszczalny jest montaż w dowolnej pozycji.
