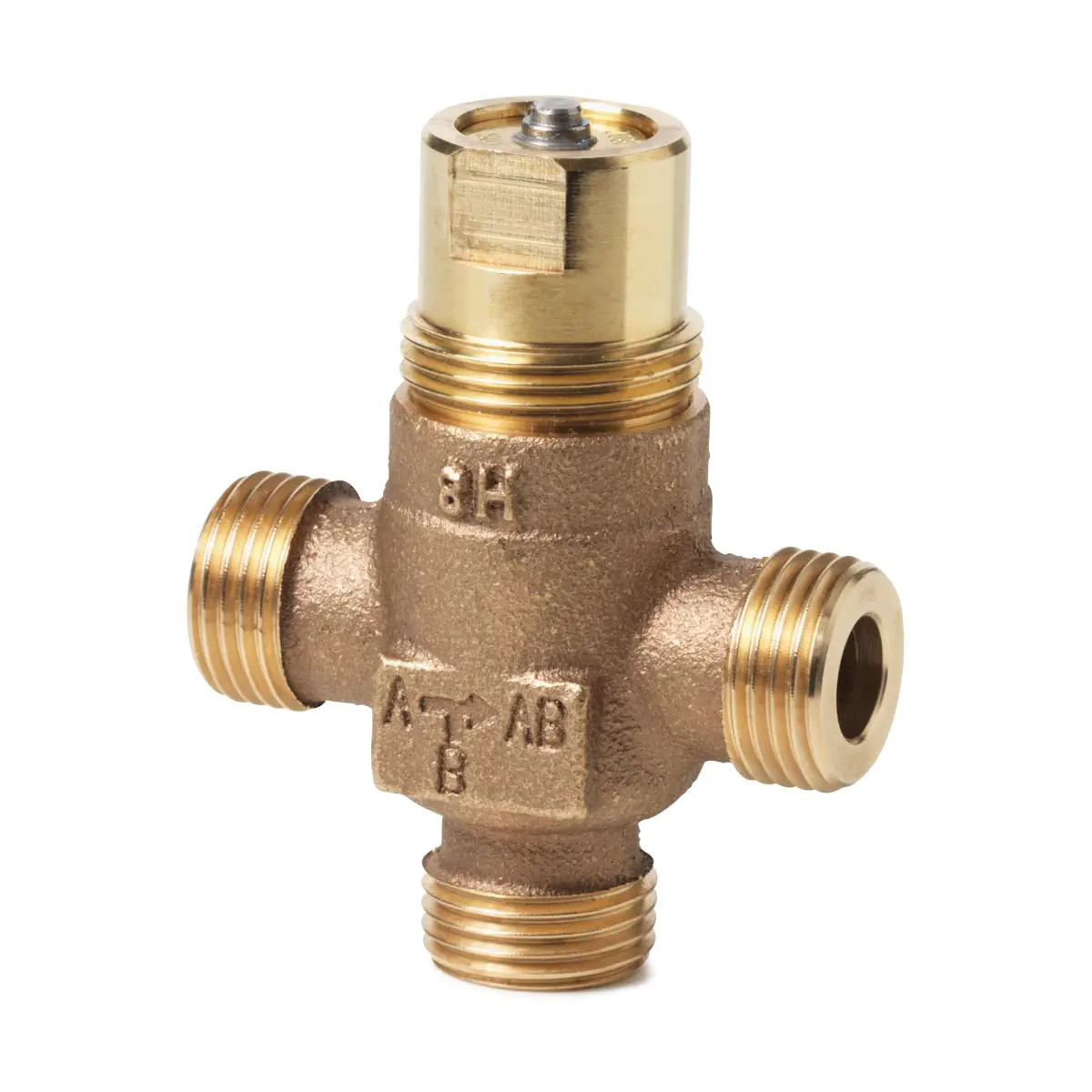

VXP45.10-0.4 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0,4 [m3/h]

VXP45.10-0.4 to kompaktowy, trójdrogowy zawór regulacyjny PN16 z serii ACVATIX™, przeznaczony do zastosowań mieszających w instalacjach HVAC. Zawór o średnicy DN 10 z przyłączem gwintowanym G½B i współczynnikiem przepływu kvs = 0,4 m³/h (kanał A → AB) zapewnia bardzo precyzyjną regulację małych przepływów w obiegach wody grzewczej, lodowej i wody z dodatkami przeciwzamarzaniowymi. Korpus z brązu CC491K, wysoka szczelność oraz możliwość współpracy z siłownikami Siemens SSB.. / SSC.. czynią go niezawodnym elementem strefowych instalacji grzewczych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXP45.10-0.4
• Typ: trójdrogowy zawór regulacyjny (mieszający) PN16
• Średnica nominalna DN: 10
• Przyłącze hydrauliczne: gwint zewnętrzny G½B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾''
• Współczynnik kvs (A → AB): 0,4 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Współczynnik kvs (B → AB): 0,28 m³/h (70% wartości kvs kanału A → AB)
• Charakterystyka przepływu A → AB: stałoprocentowa (ngl = 2,2) dla kvs ≤ 6,3 m³/h
• Charakterystyka przepływu B → AB: liniowa
• Iloraz szerokości zakresów: Sv > 50
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnień Δpmax (z siłownikami SSB..): 400 kPa w kanale regulacyjnym
• Zakres temperatury medium: 1…110 °C, krótkotrwale maks. 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Poziom nieszczelności: 0…0,02% wartości kvs (A → AB i B → AB) wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Możliwość sterowania ręcznego: pokrętło na trzpieniu zaworu, automatyczne zamykanie sprężyną powrotną
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Stopień ochrony środowiskowej: deklaracja środowiskowa produktu CE1E4845en (zgodność m.in. z RoHS)
• Zgodność: EAC; osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2 (bez oznakowania CE, uznana praktyka inżynierska zgodnie z art. 4, par. 3)
• Masa: ok. 0,28 kg

Zastosowanie

Zawór VXP45.10-0.4 przeznaczony jest do regulacji przepływu wody po stronie instalacji w systemach HVAC z obiegami zamkniętymi. Szczególnie dobrze sprawdza się w:

• instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody, takich jak:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice wodne,
  • chłodnice wtórne.
• instalacjach 2‑rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia (funkcja mieszania)
• instalacjach 4‑rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia
• instalacjach stref grzewczych z zamkniętym obiegiem, np.:
  • pojedyncze piętra budynku,
  • apartamenty i mieszkania,
  • pojedyncze pomieszczenia.

Zawory trójdrogowe serii VXP45.., w tym VXP45.10-0.4, mogą być wykorzystywane wyłącznie jako zawory mieszające – nie są przeznaczone do zastosowań rozdzielających/przełączających.

Budowa i charakterystyka przepływu

VXP45.10-0.4 jest zaworem trójdrogowym z dwoma wlotami (A i B) i wspólnym wylotem AB. Przepływ jest regulowany poprzez odpowiednie otwieranie kanałów A → AB i B → AB przez ruch trzpienia zaworu.

• Drogi przepływu:
  • A → AB: kanał regulacyjny, przepływ zmienny (charakterystyka stałoprocentowa dla kvs ≤ 6,3 m³/h)
  • B → AB: obejście, przepływ zmienny o charakterystyce liniowej
  • AB: króciec wspólny, całkowity przepływ mieszany V̇₁₀₀ utrzymywany możliwie na stałym poziomie
• Kierunek przepływu: dozwolony wyłącznie w kierunkach oznaczonych na korpusie, tj. z króćców A i B do króćca AB (A → AB, B → AB).
• Praca trzpienia z siłownikiem:
  • Chowanie trzpienia: otwieranie kanału A → AB, jednoczesne zamykanie obejścia B → AB.
  • Wysuwanie trzpienia: zamykanie kanału A → AB, otwieranie kanału B → AB.
• Zrównoważone natężenie przepływu: dla zaworów V..P45.10-0.25 do V..P45.25-6.3 wartość kvs w obejściu B → AB stanowi 70% wartości kvs kanału A → AB (w tym 0,28 m³/h dla VXP45.10-0.4), co kompensuje opory przepływu wymiennika ciepła i pozwala utrzymywać całkowity przepływ przez zawór V̇₁₀₀ na zbliżonym poziomie.
• Wysoka szczelność: poziom nieszczelności 0…0,02% kvs w kanałach A → AB i B → AB zapewnia precyzyjne odcięcie przepływu.

Współpraca z siłownikami

Zawór VXP45.10-0.4 współpracuje z siłownikami elektromechanicznymi Siemens Acvatix, montowanymi bezpośrednio na gwincie G¾''. Producent przewiduje współpracę z siłownikami serii SSB.. i SSC...

• Siłowniki 3-stawne 200 N (kvs ≤ 6,3 m³/h):
  • SSB31.. – 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N.
  • SSB81.. – 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła 200 N.
• Siłowniki modulacyjne (0…10 V DC):
  • SSB161.05HF – 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…6,3 m³/h (w tym VXP45.10-0.4).
  • SSC161.05HF – 24 V AC/DC, sterowanie 0…10 V DC, czas przebiegu 12,5 s, siła 300 N, do zaworów o kvs 0,25…25 m³/h.
• Dopuszczalna różnica ciśnień: dla kombinacji zaworu VXP45.10-0.4 z siłownikami SSB.. maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym (Δpmax) wynosi 400 kPa.
• Gwarancja: podane parametry pracy obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w karcie katalogowej; użycie siłowników innych producentów powoduje utratę gwarancji.

Montaż i uruchomienie

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji, gdzie niższa temperatura medium sprzyja trwałości uszczelnienia trzpienia zaworu.
• Ochrona przed zanieczyszczeniami: przed zaworem zaleca się montaż filtra zanieczyszczeń w celu ochrony gniazda i uszczelnień.
• Montaż siłownika: zawór i siłownik mogą być zmontowane bezpośrednio na miejscu w instalacji, bez potrzeby stosowania specjalnych narzędzi czy dodatkowych nastaw.
• Sterowanie ręczne:
  • Zawór wyposażony jest w pokrętło sterowania ręcznego, pozwalające na ręczne otwieranie kanału A → AB i zamykanie obejścia B → AB.
  • Dla zaworów o kvs 0,25…6,3 m³/h (w tym VXP45.10-0.4) pokrętło umożliwia otwarcie kanału A → AB do ok. 70% skoku; obejście B → AB zamyka się wówczas do ok. 30%.
  • Zawory o wyższych kvs (10, 16, 25) mogą być otwierane ręcznie całkowicie – nie dotyczy to modelu VXP45.10-0.4.
• Sprężyna powrotna: zawór zamykany jest automatycznie przy pomocy wewnętrznej sprężyny powrotnej.
• Bezpieczeństwo i serwis:
  • Przed pracami serwisowymi należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające oraz upuścić ciśnienie z instalacji i odczekać do jej ostygnięcia.
  • Dławnica trzpienia nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.

Dane techniczne

• Model: VXP45.10-0.4
• Typ zaworu: trójdrogowy zawór mieszający PN16
• DN: 10
• Przyłącze hydrauliczne: G½B (gwint zewnętrzny wg ISO 228‑1, do uszczelnień płaskich)
• Przyłącze siłownika: G¾''
• kvs (A → AB): 0,4 m³/h
• kvs (B → AB): 0,28 m³/h
• Charakterystyka A → AB (kvs ≤ 6,3 m³/h): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka B → AB: liniowa
• Iloraz szerokości zakresów: Sv > 50
• Poziom nieszczelności: 0…0,02% kvs (A → AB i B → AB) wg DIN EN 1349
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Δpmax (z siłownikami SSB..): 400 kPa
• Skok nominalny trzpienia: 5,5 mm
• Media robocze: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura medium: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Zgodność z dyrektywami: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE wg art. 4, par. 3)
• Zgodność EAC: Euroazjatycka zgodność
• Deklaracja środowiskowa: CE1E4845en (skład materiałowy, wpływ na środowisko, utylizacja)

Wymiary i masa

• DN: 10
• Przyłącze: G½B
• Długość montażowa L1: 60 mm
• Odległość do króćca B (L2): 30 mm
• Odległość do króćca A (L3): 30 mm
• Wysokość części zaworowej (H1): 44,9 mm
• Całkowita wysokość korpusu zaworu (H2): ok. 54 mm
• Masa: ok. 0,28 kg

Akcesoria przyłączeniowe

• Zestaw śrubunków gwintowanych ALG133: komplet 3 śrubunków (3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie) do zaworów trójdrogowych DN10; umożliwia podłączenie do instalacji z gwintem wewnętrznym.
• Śrubunki zaciskowe SERTO SO 00021..: dostępne u innych producentów, do wykonania połączeń zaciskowych od strony instalacji.
• Pokrętło sterowania ręcznego: jako część zamienna dostępne pod numerem katalogowym 74 6760 273 0.

Podsumowanie

Siemens VXP45.10-0.4 to trójdrogowy zawór mieszający PN16 DN 10 o współczynniku kvs = 0,4 m³/h, przeznaczony do precyzyjnej regulacji małych przepływów w instalacjach grzewczych i chłodniczych. Korpus z brązu CC491K, wysoka szczelność (≤ 0,02% kvs), stałoprocentowa charakterystyka kanału A → AB oraz zoptymalizowany przepływ przez obejście B → AB (70% kvs) zapewniają stabilną pracę układów mieszających. Możliwość współpracy z siłownikami serii SSB.. i SSC.., wbudowana funkcja sterowania ręcznego oraz bogata gama akcesoriów przyłączeniowych czynią VXP45.10-0.4 uniwersalnym zaworem strefowym do nowoczesnych instalacji HVAC.
