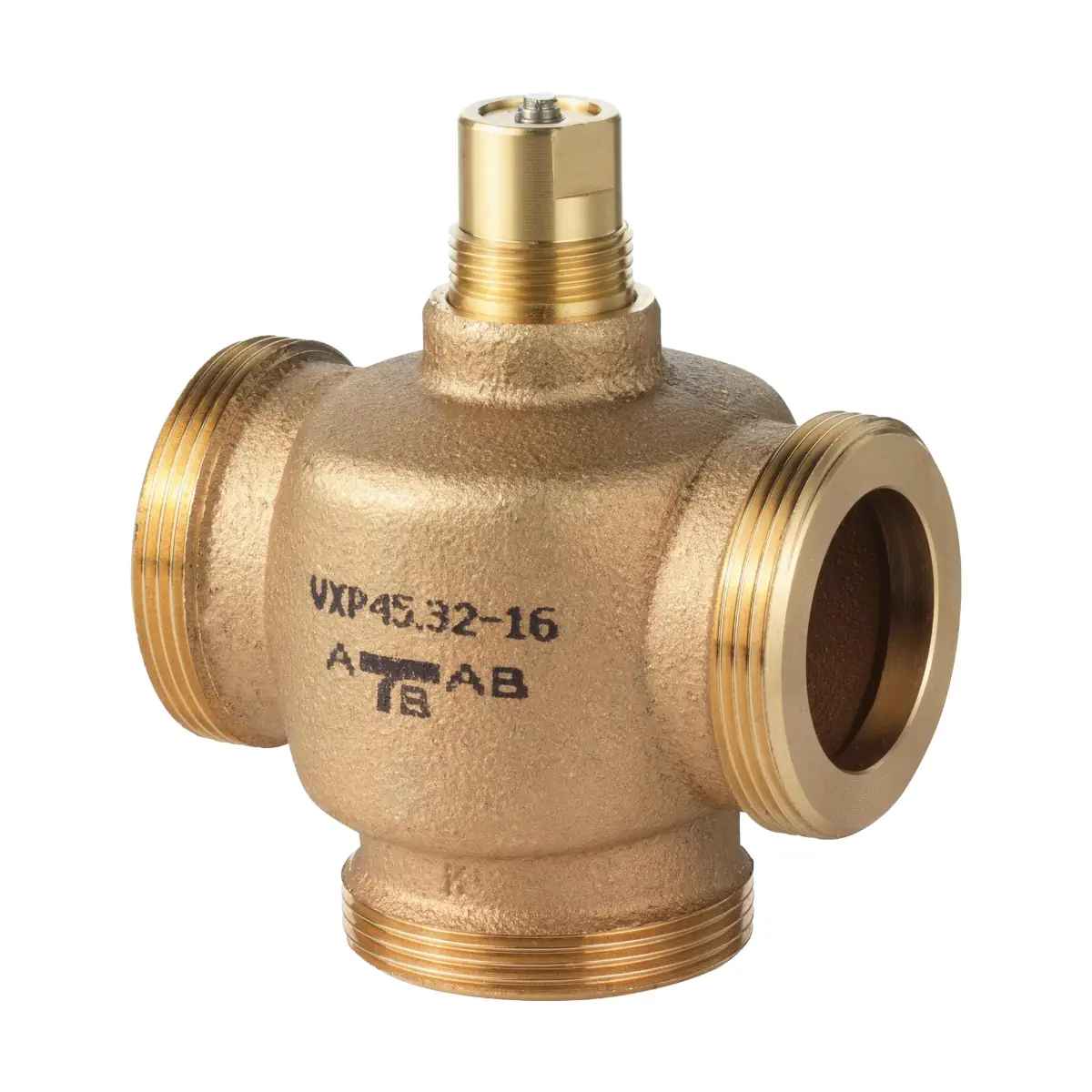

VXP45.10-1.6 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1,6 [m3/h]

VXP45.10-1.6 to kompaktowy, trójdrogowy zawór mieszający PN16 z serii Acvatix, wykonany z brązu CC491K, o średnicy nominalnej DN 10 i współczynniku kvs = 1,6 m³/h w kanale A→AB. Przeznaczony jest do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC, w połączeniu z siłownikami elektromechanicznymi SSB.. lub SSC... Złącza gwintowane G½B wg ISO 228/1 oraz zintegrowane sterowanie ręczne z sprężyną powrotną ułatwiają montaż, uruchomienie i serwis.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP45.10-1.6
• Typ zaworu: trójdrogowy zawór mieszający PN16
• Średnica nominalna DN: 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1, do uszczelnień płaskich
• Materiał korpusu: brąz CC491K
• Współczynnik kvs (kanał A→AB): 1,6 m³/h
• Współczynnik kvs (obejście B→AB): 1,12 m³/h (ok. 70% kvs kanału A→AB)
• Iloraz szerokości zakresów Sv: > 50
• Charakterystyka przepływu: stałoprocentowa w kanale A→AB (kvs ≤ 6,3), liniowa w obejściu B→AB
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Poziom nieszczelności: 0…0,02% wartości kvs (A→AB oraz B→AB) wg DIN EN 1349
• Przyłącze siłownika: gwint G¾"
• Sterowanie ręczne: zintegrowane pokrętło z automatycznym zamykaniem sprężyną powrotną
• Współpraca z siłownikami: elektromechaniczne SSB.. lub SSC.. Siemens
• Waga: ok. 0,28 kg

Zastosowanie

Zawór VXP45.10-1.6 przeznaczony jest do precyzyjnej regulacji przepływu wody po stronie wodnej w instalacjach:

• wentylacyjnych i klimatyzacyjnych – do regulacji końcowych urządzeń przygotowania powietrza, takich jak: klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice oraz chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem, np.: pojedyncze piętra budynku, apartamenty, indywidualne pomieszczenia.

Zawór jest projektowany do pracy w zamkniętych układach wodnych, w których zapewniona jest odpowiednia jakość wody zgodnie z VDI 2035.

Funkcje i działanie

Trójdrogowy zawór mieszający

• Budowa hydrauliczna: dwa wloty (A i B) oraz jeden wylot (AB).
• Przepływ regulowany:
  • kanał A→AB – regulowany (główny kanał regulacyjny),
  • kanał B→AB – regulowany (obejście / gałąź boczna),
  • całkowite natężenie przepływu na wylocie AB pozostaje w przybliżeniu stałe.
• Kierunek przepływu: dopuszczalny wyłącznie w kierunkach A→AB i B→AB.
• Zawory trójdrogowe VXP45.. mogą być wykorzystywane wyłącznie do zastosowań mieszających.

Charakterystyka przepływu

• Dla tego modelu (kvs 1,6 m³/h) kanał regulacyjny A→AB ma charakterystykę stałoprocentową (ngl = 2,2 wg VDI / VDE 2173), co zapewnia dobrą dokładność regulacji przy zmiennych obciążeniach.
• Obejście B→AB ma charakterystykę liniową, dzięki czemu udział przepływu przez gałąź obejściową zmienia się proporcjonalnie do skoku zaworu.
• Wartość kvs w obejściu B→AB stanowi ok. 70% kvs kanału A→AB, co kompensuje typowe opory przepływu wymiennika ciepła lub grzejnika i pomaga utrzymać całkowite natężenie przepływu V̇100 na możliwie stałym poziomie.

Współpraca z siłownikami

Zawór VXP45.10-1.6 przystosowany jest do współpracy z siłownikami elektromechanicznymi Siemens SSB.. oraz SSC.., dobranymi zgodnie z kartami katalogowymi siłowników. Przykładowo:

• SSB31.. – 230 V AC, sterowanie 3-stawne, siła 200 N, kvs ≤ 6,3 m³/h,
• SSB81.. – 24 V AC, sterowanie 3-stawne, siła 200 N, kvs ≤ 6,3 m³/h,
• SSB161.05HF – 24 V AC/DC, sygnał 0…10 V DC, czas przebiegu 12,5 s, kvs 0,25…6,3 m³/h,
• SSC161.05HF – 24 V AC/DC, sygnał 0…10 V DC, czas przebiegu 12,5 s, kvs 0,25…25 m³/h.

Połączenie z siłownikiem realizowane jest za pomocą znormalizowanego przyłącza gwintowanego G¾".

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające uruchomienie i regulację bez podłączonego siłownika (np. podczas rozruchu instalacji).
• Pokrętło pozwala na otwarcie kanału A→AB do ok. 70% skoku, co powoduje jednoczesne częściowe zamknięcie obejścia B do ok. 30%.
• Zawór zamykany jest automatycznie przy pomocy wbudowanej sprężyny powrotnej.
• Zawór może być uruchamiany wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Montaż i wskazówki projektowe

• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Aby zwiększyć niezawodność pracy, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być zmontowany bezpośrednio na rurociągu, bez konieczności stosowania specjalnych narzędzi czy dodatkowych nastaw.
• Kierunek przepływu należy zawsze zachować zgodnie z oznaczeniami na korpusie: A→AB oraz B→AB.
• Zawór jest bezobsługowy; w przypadku nieszczelności dławnicy przewiduje się wymianę całego zaworu.

Dane techniczne

• Model: VXP45.10-1.6
• Typ: zawór trójdrogowy mieszający PN16
• DN: 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: G¾"
• kvs A→AB: 1,6 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• kvs B→AB: 1,12 m³/h
• Sv: > 50
• Skok trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura medium: 1…110 °C, krótkotrwale do 120 °C
• Poziom nieszczelności (A→AB, B→AB): 0…0,02% kvs wg DIN EN 1349
• Charakterystyka: A→AB – stałoprocentowa (kvs ≤ 6,3), B→AB – liniowa
• Materiały:
  • korpus zaworu – brąz CC491K,
  • trzpień – stal nierdzewna,
  • gniazdo, grzybek, dławnica – mosiądz,
  • uszczelnienie trzpienia – pierścienie EPDM.
• Wymiary (sam zawór):
  • H1: 44,9 mm,
  • H2: ok. 54 mm,
  • H (z siłownikiem): > 200 mm (w zależności od użytego siłownika),
  • L1: 60 mm,
  • L2: 30 mm,
  • L3: 30 mm.
• Masa: ok. 0,28 kg
• Standardy i zgodność:
  • PED 2014/68/EU – osprzęt ciśnieniowy, grupa płynów 2 (uznana praktyka inżynierska, bez oznakowania CE zgodnie z Art. 4, par. 3),
  • Zgodność EAC,
  • Deklaracja środowiskowa produktu dostępna w dokumentacji Siemens (CE1E4845en).

Wyposażenie dodatkowe

• Zestaw śrubunków gwintowanych ALG133 – komplet 3 śrubunków z uszczelkami płaskimi, przeznaczony do zaworów trójdrogowych DN 10 z przyłączem G½B (zamawiany osobno).
• Śrubunki zaciskowe SERTO typu SO 00021.. – dostępne u innych producentów, do podłączenia rur za pomocą połączeń zaciskowych (dobór zgodnie z tabelą producenta).

Podsumowanie

Siemens VXP45.10-1.6 to trójdrogowy zawór mieszający PN16 z brązowym korpusem, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w małych obiegach instalacji HVAC. Stałoprocentowa charakterystyka kanału A→AB, wysoka szczelność, wbudowane sterowanie ręczne ze sprężyną powrotną oraz możliwość współpracy z szeroką gamą siłowników elektromechanicznych SSB.. i SSC.. sprawiają, że model ten jest uniwersalnym rozwiązaniem do klimakonwektorów, nagrzewnic, chłodnic i strefowych obiegów grzewczych w budynkach.
