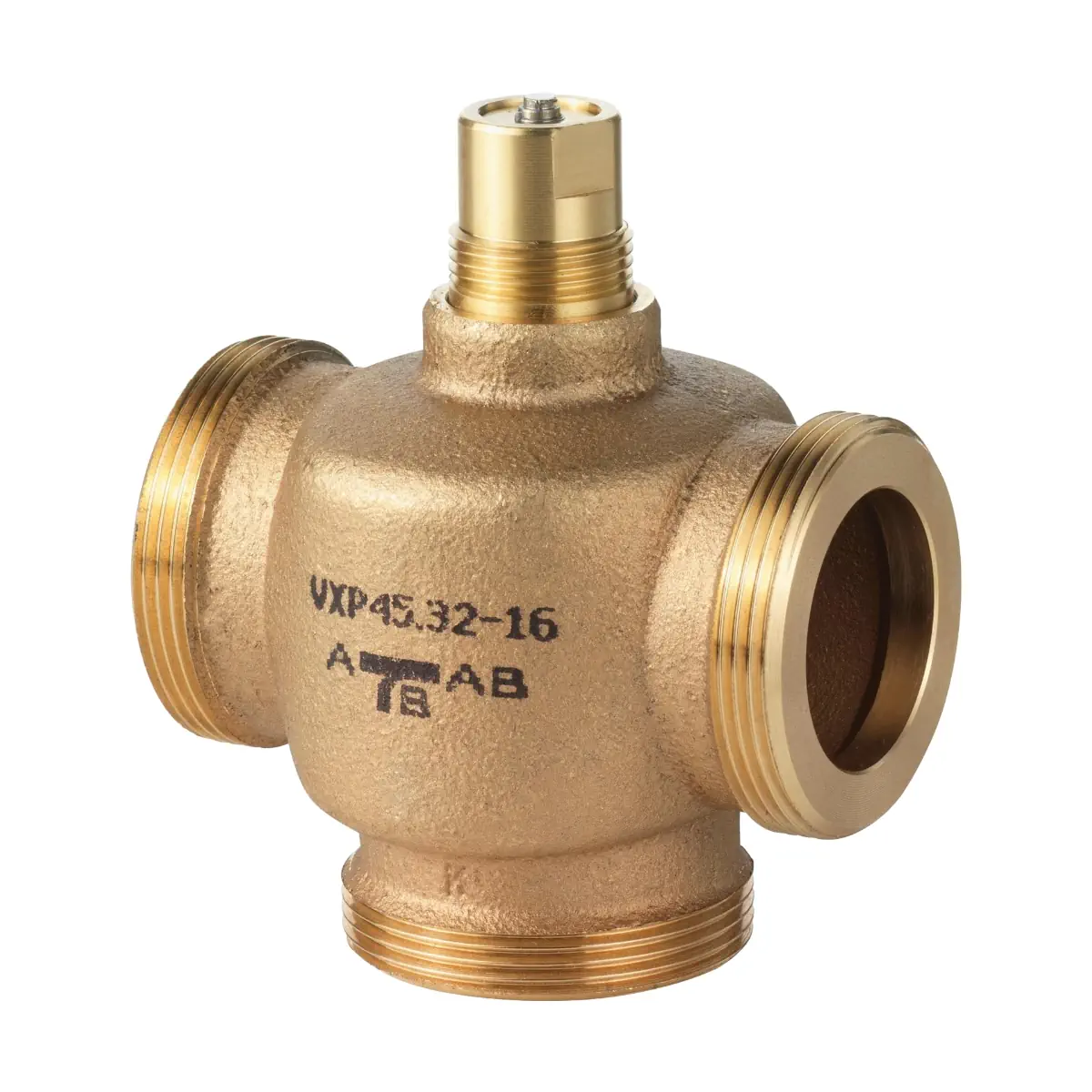

VXP45.32-16 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN32, kvs 16 [m3/h]

VXP45.32-16 to trójdrogowy zawór regulacyjny PN16 z serii ACVATIX™ firmy Siemens, o średnicy nominalnej DN 32 i współczynniku przepływu kvs = 16 m³/h. Przeznaczony jest do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC, w zastosowaniach mieszających po stronie wody. Korpus z brązu CC491K, przyłącza gwintowane G2B oraz możliwość współpracy z elektromechanicznymi siłownikami Siemens SSB.. / SSC.. zapewniają wysoką niezawodność i trwałość w pracy ciągłej.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXP45.32-16
• Typ: zawór trójdrogowy mieszający, gwintowany, PN16
• Średnica nominalna: DN 32
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228/1 do uszczelnień płaskich
• Współczynnik przepływu kvs (A → AB): 16 m³/h (woda 5…30 °C, Δp = 100 kPa)
• kvs obejścia (B → AB): 100% kvs kanału A → AB, tj. 16 m³/h
• Zakres regulacji (Sv): > 100 – dokładna regulacja także przy małych obciążeniach
• Charakterystyka zaworu: liniowa w kanale regulacyjnym A → AB (kvs ≥ 10) oraz liniowa w obejściu B → AB
• Poziom nieszczelności: 0…0,02% wartości kvs dla A → AB i B → AB (wg DIN EN 1349)
• Ciśnienie nominalne: PN16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) (wg ISO 7628 / EN 1333)
• Środek roboczy: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale do 120 °C
• Skok nominalny trzpienia: 5,5 mm
• Przyłącze siłownika: gwint G¾"
• Sterowanie ręczne: zintegrowane pokrętło sterowania ręcznego
• Sprężyna powrotna: automatyczne zamykanie zaworu przez sprężynę powrotną
• Materiał korpusu: brąz CC491K
• Materiał trzpienia: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Zgodność: EAC, zgodność z wymaganiami PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Masa: ok. 1,6 kg

Zastosowanie

Zawór Siemens VXP45.32-16 przeznaczony jest do regulacji przepływu w zamkniętych obiegach wodnych w instalacjach wentylacyjnych i klimatyzacyjnych oraz w systemach grzewczych strefowych. Stosowany jest m.in.:

• w układach mieszających po stronie wody przy klimakonwektorach (indukcyjnych i wentylatorowych),
• w małych nagrzewnicach i chłodnicach wtórnych,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem (pojedyncze piętra, mieszkania, pomieszczenia).

Zawór jest przystosowany do współpracy z elektromechanicznymi siłownikami Siemens SSB.. lub SSC... Dane techniczne i gwarancja producenta obowiązują przy stosowaniu siłowników wymienionych w dokumentacji Siemens dla tej serii zaworów.

Funkcje i działanie

Zawór trójdrogowy do zastosowań mieszających

• Budowa hydrauliczna: zawór trójdrogowy z dwoma wlotami A i B oraz wylotem AB.
• Tryb pracy: zawór może być stosowany wyłącznie jako zawór mieszający.
• Kierunek przepływu: dozwolony jest tylko w kierunkach A → AB oraz B → AB.
• Regulacja przepływu: przepływ przez kanał A → AB i B → AB jest zmienny, natomiast całkowity przepływ przez króciec AB pozostaje w przybliżeniu stały.
• Ruch trzpienia:
  • otwieranie kanału A → AB powoduje jednoczesne zamykanie kanału B → AB,
  • zamykanie kanału A → AB powoduje jednoczesne otwieranie kanału B → AB.
• Stały całkowity przepływ V̇100: równoważenie wartości kvs kanałów A → AB i B → AB (100% kvs w obejściu dla tego modelu) ogranicza zmiany całkowitego natężenia przepływu w zakresie regulacji.

Charakterystyka regulacyjna

• W kanale regulacyjnym A → AB (kvs ≥ 10) zastosowano charakterystykę liniową – ułatwia to projektowanie układów regulacji i pozwala na precyzyjne sterowanie mocą wymiennika.
• Obejście B → AB ma charakterystykę liniową, co zapewnia stabilne mieszanie medium z dwóch gałęzi.
• Wysoki iloraz szerokości zakresów Sv > 100 gwarantuje dokładną regulację również przy małych przepływach i obciążeniach częściowych.
• Niski poziom nieszczelności 0…0,02% kvs minimalizuje niepożądane przepływy przy zaworze zamkniętym.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, które umożliwia otwieranie kanału A → AB również bez siłownika.
• W zaworach o kvs = 10, 16 i 25 – w tym w VXP45.32-16 – pokrętło pozwala na pełne otwarcie kanału A → AB i całkowite zamknięcie obejścia B → AB.
• Sprężyna powrotna powoduje automatyczne zamykanie zaworu – poprawia bezpieczeństwo pracy instalacji w sytuacjach awaryjnych.
• Zawór może być uruchamiany wyłącznie z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Parametry techniczne

• Model: VXP45.32-16
• Typ zaworu: trójdrogowy, mieszający, gwintowany
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Średnica nominalna: DN 32
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: G¾"
• Współczynnik przepływu kvs (A → AB): 16 m³/h
• kvs obejścia (B → AB): 16 m³/h (100% kvs kanału A → AB)
• Zakres regulacji: Sv > 100
• Charakterystyka: liniowa (A → AB), liniowa (B → AB)
• Poziom nieszczelności: 0…0,02% kvs (A → AB i B → AB)
• Skok nominalny trzpienia: 5,5 mm
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1…110 °C, krótkotrwale do 120 °C
• Materiały:
  • korpus: brąz CC491K,
  • trzpień: stal nierdzewna,
  • gniazdo, grzybek, dławnica: mosiądz,
  • uszczelnienie trzpienia: pierścienie EPDM.
• Wymiary (przyłącza G2B):
  • H1: 69 mm
  • H2: ok. 88 mm
  • L1: 105 mm
  • L2 = L3: 52,5 mm
• Masa: ok. 1,6 kg

Wyposażenie dodatkowe i przyłącza

• Śrubunki gwintowane: możliwość zastosowania zestawów śrubunków:
  • ALG323 (żeliwo ciągliwe),
  • ALG323B (mosiądz – do czynników o temperaturze do 100 °C).
• Komplet ALG..3: zawiera 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie.
• Śrubunki zaciskowe: kompatybilne śrubunki SERTO typu SO 00021.. (dostępne u innych producentów).

Montaż i eksploatacja

• Zalecany jest montaż na przewodzie powrotnym, co obniża temperaturę pracy dławnicy i zwiększa trwałość uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Kierunek przepływu musi odpowiadać oznaczeniom na korpusie (tylko A → AB i B → AB).
• Zawór i siłownik mogą być montowane bezpośrednio w instalacji, bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw; zawór dostarczany jest z instrukcją montażu.
• Eksploatacja bezobsługowa: zawory serii V..P45.. nie wymagają okresowej obsługi.
• Przed pracami serwisowymi przy zaworze / siłowniku należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Po zakończeniu prac należy upewnić się, że pokrętło ręczne lub siłownik są prawidłowo zamontowane.
• Dławnica nie podlega wymianie: w przypadku nieszczelności konieczna jest wymiana całego zaworu.

Podsumowanie

Siemens VXP45.32-16 to wytrzymały, trójdrogowy zawór mieszający DN 32, PN16 o współczynniku kvs = 16 m³/h, zaprojektowany do precyzyjnej regulacji w układach wodnych instalacji HVAC. Liniowa charakterystyka, wysoki zakres regulacji Sv > 100, bardzo niski poziom nieszczelności oraz solidna konstrukcja z brązu CC491K czynią go niezawodnym elementem nowoczesnych układów grzewczych i chłodniczych, współpracujących z siłownikami elektromechanicznymi Siemens.
