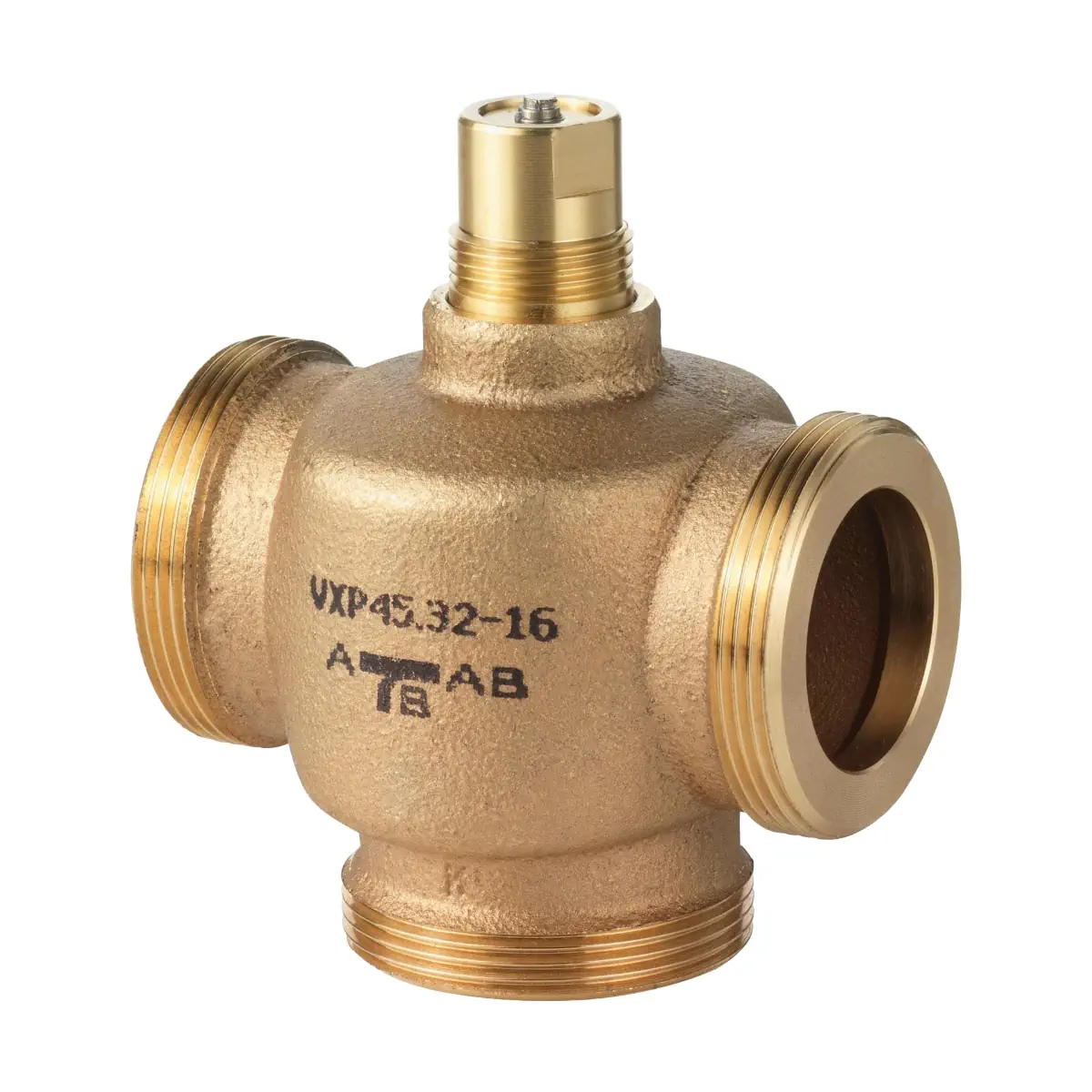

VXP45.15-2.5 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN15, kvs 2,5[ m3/h]

VXP45.15-2.5 to kompaktowy zawór trójdrogowy mieszający PN16 firmy Siemens z serii Acvatix, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC. Zawór o średnicy DN 15 i współczynniku przepływu kvs = 2,5 m³/h posiada korpus z brązu CC491K, przyłącza gwintowane G¾B oraz możliwość sterowania ręcznego i współpracy z elektromechanicznymi siłownikami SSB...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP45.15-2.5
• Typ: zawór trójdrogowy mieszający, regulacyjny, PN16
• Zastosowanie: regulacja przepływu wody w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC) po stronie wody w obiegach zamkniętych
• Średnica nominalna: DN 15
• Przyłącza hydrauliczne: gwint zewnętrzny G¾B wg ISO 228/1 (do uszczelnień płaskich)
• Współczynnik kvs kanału A → AB: 2,5 m³/h
• Współczynnik kvs obejścia B → AB: 1,75 m³/h (70% kvs kanału A → AB)
• Iloraz szerokości zakresów Sv: > 50
• Charakterystyka przepływu A → AB: stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (precyzyjna regulacja w całym zakresie skoku)
• Charakterystyka przepływu B → AB: liniowa
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Maks. dopuszczalna różnica ciśnień Δpmax (z siłownikami SSB..): 350 kPa
• Skok nominalny trzpienia: 5,5 mm
• Poziom nieszczelności A → AB, B → AB: 0…0,02% wartości kvs wg DIN EN 1349 (praktycznie szczelne zamknięcie)
• Czynnik roboczy: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale do 120 °C
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącze siłownika: gwint G¾''
• Możliwość sterowania ręcznego: pokrętło pozwalające na ograniczone otwieranie kanału A → AB
• Maks. masa zaworu: ok. 0,34 kg (bez siłownika)
• Zgodność: osprzęt ciśnieniowy wg PED 2014/68/EU (grupa płynów 2, uznana praktyka inżynierska, bez oznaczenia CE), Euroazjatycka zgodność EAC

Zastosowanie

Zawór VXP45.15-2.5 przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej w typowych układach HVAC, w szczególności:

• końcowe urządzenia przygotowania powietrza po stronie wody, np. klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice i chłodnice wtórne,
• instalacje 2-rurowe z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• strefowe instalacje grzewcze z zamkniętym obiegiem, np.: pojedyncze piętra budynku, apartamenty, pojedyncze pomieszczenia.

Zawory trójdrogowe VXP45.. – w tym VXP45.15-2.5 – mogą być wykorzystywane wyłącznie w zastosowaniach mieszających.

Budowa i działanie

Konstrukcja i funkcja hydrauliczna

• Typ zaworu: trójdrogowy mieszający z kanałem regulacyjnym A → AB i obejściem B → AB.
• Przepływ:
  • wloty: króćce A i B,
  • wylot: króciec AB,
  • przepływy A → AB i B → AB są regulowane, a króciec AB jest króćcem stałym (wylotowym).
• Kierunki przepływu: dopuszczalne są wyłącznie kierunki A → AB oraz B → AB; zawór nie jest przeznaczony do pracy jako rozdzielający z przepływem od AB do A lub B.
• Ruch trzpienia:
  • przy ruchu trzpienia w jednym kierunku otwierany jest kanał A → AB, a obejście B → AB jest zamykane,
  • przy ruchu trzpienia w przeciwnym kierunku A → AB jest zamykany, a B → AB otwierany.
• Stała wartość kvs obejścia B → AB (70% kvs A → AB) w zaworach V..45.10-0.25 do V..45.25-6.3 kompensuje opory przepływu przez wymiennik ciepła lub grzejnik, utrzymując całkowite natężenie przepływu V̇100 na możliwie stałym poziomie.

Charakterystyka regulacyjna

• Kanał A → AB (kvs ≤ 6,3 m³/h): charakterystyka stałoprocentowa (ngl = 2,2 wg VDI/VDE 2173) – umożliwia precyzyjną regulację przy małych otwarciach zaworu.
• Kanał B → AB: charakterystyka liniowa – proporcjonalna zmiana przepływu do skoku trzpienia.
• Szczelność: zarówno kanał regulacyjny A → AB, jak i obejście B → AB spełniają wymagania wg DIN EN 1349 – nieszczelność 0…0,02% kvs.

Sterowanie ręczne i współpraca z siłownikami

• Zawór jest wyposażony w pokrętło sterowania ręcznego, które umożliwia ręczne otwieranie kanału regulacyjnego A → AB oraz częściowe zamykanie obejścia B → AB.
• Pokrętło pozwala na otwarcie kanału A → AB maks. do ok. 70% skoku – w tym położeniu obejście B → AB zostaje zamknięte do ok. 30%. (Pełne otwarcie dotyczy jedynie zaworów o kvs 10, 16 i 25.)
• Automatyzacja: zawór może współpracować z elektromechanicznymi siłownikami Siemens SSB.. o sile nominalnej 200 N, przeznaczonymi do zaworów o kvs ≤ 6,3 m³/h (zgodnie z przeglądem siłowników).
• Po zamontowaniu siłownika kanał A → AB otwierany jest elektrycznie, co w zaworach trójdrogowych powoduje odpowiednie zamykanie obejścia B → AB, i odwrotnie.
• Sprężyna powrotna: zawór jest zamykany automatycznie przy pomocy sprężyny powrotnej.

Montaż i eksploatacja

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji, gdzie niższa temperatura czynnika sprzyja zwiększonej trwałości uszczelnienia trzpienia.
• Dla zwiększenia niezawodności działania przed zaworem zaleca się zainstalowanie filtra zanieczyszczeń.
• Zawór i siłownik mogą być montowane bezpośrednio w instalacji, bez potrzeby stosowania specjalnych narzędzi ani dodatkowych nastaw.
• Zawory V..P45.. nie wymagają okresowej obsługi. Dławnica nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.
• Prace serwisowe przy zaworze/siłowniku należy wykonywać przy wyłączonej pompie i napięciu zasilania, z zamkniętymi zaworami odcinającymi i po obniżeniu ciśnienia w instalacji.

Wymiary i przyłącza

• Średnica nominalna DN: 15
• Przyłącza hydrauliczne zaworu: gwint zewnętrzny G¾B wg ISO 228/1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾''
• Masa: ok. 0,34 kg

Wyposażenie dodatkowe

• Zestawy śrubunków gwintowanych ALG143 (komplet 3 śrubunków) – do podłączenia zaworu VXP45.15-2.5 do instalacji:
  • od strony zaworu: gwint G¾,
  • od strony instalacji: gwint R½ (gwint zewnętrzny wg ISO 7-1),
  • dostępne wersje żeliwne oraz mosiężne (do czynników o temperaturze do 100 °C).
• Śrubunki zaciskowe SERTO SO 00021.. (dostępne u innych producentów) – możliwość podłączenia do rur o średnicach typowych dla DN 15.

Podsumowanie

Siemens VXP45.15-2.5 to wytrzymały, precyzyjny zawór trójdrogowy mieszający PN16 o współczynniku kvs 2,5 m³/h, przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w instalacjach HVAC. Korpus z brązu CC491K, bardzo dobra szczelność (do 0,02% kvs), stałoprocentowa charakterystyka kanału A → AB, liniowe obejście B → AB, możliwość sterowania ręcznego oraz współpraca z siłownikami elektromechanicznymi serii SSB.. sprawiają, że VXP45.15-2.5 jest uniwersalnym rozwiązaniem dla klimakonwektorów, nagrzewnic, chłodnic i strefowych układów grzewczych w małych i średnich instalacjach.
