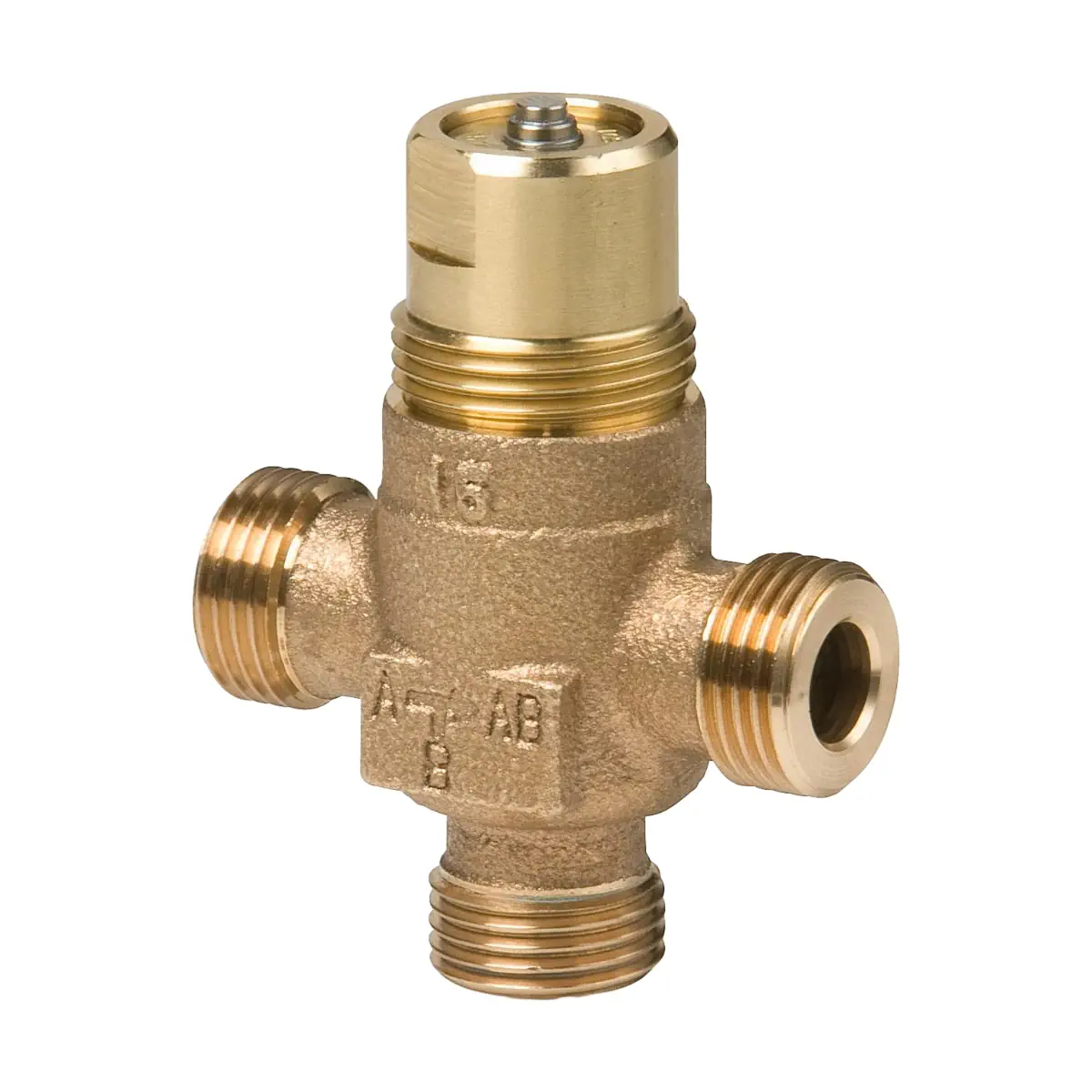

VXP45.10-1 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 1,0 [m3/h]

VXP45.10-1 to kompaktowy zawór trójdrogowy mieszający serii ACVATIX (PN16) firmy Siemens, przeznaczony do regulacji przepływu wody grzewczej i lodowej w zamkniętych obiegach instalacji HVAC. Zawór o średnicy DN10 z gwintem zewnętrznym G½B i współczynnikiem przepływu kvs = 1,0 m³/h wykonany jest z brązu CC491K (Rg5), współpracuje z siłownikami elektromechanicznymi SSB.. lub SSC.. i umożliwia również sterowanie ręczne za pomocą pokrętła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXP45.10-1
• Typ: zawór trójdrogowy mieszający do instalacji wodnych, PN16
• Średnica nominalna: DN10
• Przyłącza hydrauliczne zaworu: gwint zewnętrzny G½B wg ISO 228‑1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G¾"
• kvs kanału regulacyjnego A → AB: 1,0 m³/h
• kvs obejścia B → AB: 0,70 m³/h (70% wartości kvs A → AB)
• Charakterystyka przepływu A → AB: stałoprocentowa (ngl = 2,2 wg VDI/VDE 2173) dla zaworów o kvs ≤ 6,3 m³/h
• Charakterystyka przepływu B → AB: liniowa
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Maks. różnica ciśnienia ∆p_max (z siłownikami SSB..): 400 kPa dla kanału regulacyjnego zaworu VXP45.10-0.25…1.6
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Poziom nieszczelności (A → AB, B → AB): 0…0,02% wartości kvs wg DIN EN 1349
• Materiał korpusu: brąz CC491K (Rg5)
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego z powrotem sprężynowym
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens serii SSB.. i SSC..
• Montaż na rurociągu: z użyciem zestawu śrubunków gwintowanych ALG133 (wyposażenie dodatkowe)
• Masa zaworu: ok. 0,28 kg

Zastosowanie

Zawór VXP45.10-1 przeznaczony jest do regulacji końcowych urządzeń po stronie wody w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności:

• w instalacjach wentylacyjnych i klimatyzacyjnych do regulacji końcowych urządzeń przygotowania powietrza po stronie wody, takich jak klimakonwektory indukcyjne i wentylatorowe, małe nagrzewnice i chłodnice wtórne,
• w instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• w instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• w strefowych instalacjach grzewczych z zamkniętym obiegiem, np. dla pojedynczych pięter, apartamentów lub pojedynczych pomieszczeń.

Funkcje i działanie

Budowa i charakterystyka przepływu

• Typ zaworu: trójdrogowy mieszający – króćce A i B są wlotami, a króciec AB jest wylotem.
• Kanał regulacyjny A → AB: główna regulacja przepływu odbywa się w kanale A → AB o kvs = 1,0 m³/h ze stałoprocentową charakterystyką przepływu.
• Obejście B → AB: służy do domieszania lub obejścia wymiennika ciepła; charakterystyka liniowa, kvs = 0,70 m³/h (70% wartości kvs kanału A → AB).
• Stałość przepływu całkowitego: w zaworach V..45.10-0.25 do V..45.25-6.3, w tym VXP45.10-1, zredukowana wartość kvs obejścia B → AB kompensuje opory przepływu przez wymiennik ciepła lub grzejnik, pomagając utrzymać całkowite natężenie przepływu V̄₁₀₀ na możliwie stałym poziomie.
• Kierunek przepływu: dopuszczalny tylko w kierunku A → AB i B → AB. Zawory trójdrogowe VXP45.. mogą być wykorzystywane wyłącznie jako zawory mieszające, a nie rozdzielające.
• Ruch trzpienia: przy chowaniu trzpienia kanał A → AB otwiera się, a B → AB zamyka; przy wysuwaniu trzpienia kanał A → AB zamyka się, a B → AB otwiera.

Sterowanie ręczne

• Zawór posiada pokrętło sterowania ręcznego, które umożliwia otwieranie kanału A → AB bez użycia siłownika elektrycznego.
• Pokrętło pozwala w modelach o kvs poniżej 10 m³/h, w tym w VXP45.10-1, na otwarcie kanału A → AB jedynie do ok. 70% skoku, podczas gdy obejście B → AB może zostać przymknięte do ok. 30% – całkowite zamknięcie obejścia jest możliwe tylko w zaworach o kvs 10, 16 i 25.
• Zawór zamykany jest automatycznie sprężyną powrotną, co przy braku działania siłownika lub pokrętła sprowadza go do położenia zamknięcia.

Współpraca z siłownikami

• Zawór VXP45.10-1 został zaprojektowany do współpracy z elektromechanicznymi siłownikami Siemens serii SSB.. i SSC...
• Siłowniki SSB31.., SSB81.., SSB61..:
  • napięcie zasilające: AC 230 V (SSB31..) lub AC 24 V (SSB81.., SSB61..),
  • sygnał sterujący: 3-stawny (SSB31.., SSB81..) lub 0…10 V DC (SSB61..),
  • siła nominalna: 200 N,
  • czas przebiegu: 150 s (SSB31.., SSB81..) lub 75 s (SSB61..),
  • przeznaczone do zaworów o kvs ≤ 6,3 m³/h – a więc również do VXP45.10-1.
• Siłowniki SSC31.., SSC81.., SSC61..:
  • napięcie zasilające: AC 230 V (SSC31..) lub AC 24 V (SSC81.., SSC61..),
  • sygnał sterujący: 3-stawny (SSC31.., SSC81..) lub 0…10 V DC (SSC61..),
  • siła nominalna: 300 N,
  • czas przebiegu: 150 s (SSC31.., SSC81..) lub 30 s (SSC61..),
  • stosowane do zaworów o kvs ≥ 4 m³/h, czyli do większych typów z serii VXP45..
• Dla zaworów VXP45.10-0.25…1.6, w połączeniu z siłownikami SSB.., maksymalna dopuszczalna różnica ciśnienia ∆p_max = 400 kPa.
• Podane dane techniczne i warunki gwarancji obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w dokumentacji; użycie siłowników innych producentów powoduje utratę gwarancji.

Podłączenie hydrauliczne i akcesoria

• Przyłącza zaworu: gwint zewnętrzny G½B wg ISO 228‑1, przystosowany do uszczelnień płaskich.
• Podłączenie do instalacji: za pomocą zestawów śrubunków gwintowanych ALG.. (wyposażenie dodatkowe).
• Zalecany zestaw śrubunków dla VXP45.10-1: ALG133 – komplet 3 śrubunków (3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie) do zaworów trójdrogowych VXP45.10-0.25…1.6.
• Normy przyłączy śrubunków: gwinty rurowe R/Rp wg ISO 7‑1 oraz gwinty walcowe G wg ISO 228‑1.
• Śrubunki zaciskowe: do śrubunków ALG133 producent przewiduje kompatybilne złączki SERTO SO 00021‑14‑1/2” dla rur o średnicy 14 mm (dostępne u innych producentów).

Dane techniczne

• Model: VXP45.10-1
• Typ zaworu: trójdrogowy, mieszający
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Średnica nominalna DN: 10
• Przyłącza zaworu: G½B wg ISO 228‑1
• Przyłącze siłownika: G¾"
• kvs A → AB: 1,0 m³/h
• kvs B → AB: 0,70 m³/h
• Charakterystyka A → AB: stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173 (dla kvs ≤ 6,3 m³/h)
• Charakterystyka B → AB: liniowa
• Poziom nieszczelności: 0…0,02% wartości kvs (A → AB i B → AB) wg DIN EN 1349
• Iloraz szerokości zakresów: Sv > 50
• Skok nominalny trzpienia: 5,5 mm
• Dopuszczalne czynniki: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Materiały:
  • korpus: brąz CC491K (Rg5),
  • trzpień: stal nierdzewna,
  • gniazdo, grzybek, dławnica: mosiądz,
  • uszczelnienie trzpienia: pierścienie EPDM.
• Wymiary korpusu (VXP45.10-0.25…1.6):
  • długość L1: 60 mm,
  • rozstaw króćców L2: 30 mm, L3: 30 mm,
  • wysokość H1: 44,9 mm,
  • wysokość korpusu H2: ≈ 54 mm,
  • wysokość montażowa z siłownikiem: H > 200 mm (w zależności od siłownika).
• Masa: ok. 0,28 kg
• Dyrektywa PED 2014/68/EU: osprzęt ciśnieniowy dla grupy płynów 2, zakres wg art. 1 ust. 1, definicje wg art. 2 ust. 5, bez oznaczenia CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska)
• Zgodność: Euroazjatycka zgodność EAC

Montaż, uruchomienie i eksploatacja

• Rekomendowane miejsce montażu: przewód powrotny instalacji, gdzie temperatura medium jest niższa, co sprzyja dłuższej trwałości uszczelnienia trzpienia.
• Filtracja medium: w celu zwiększenia niezawodności pracy zaworu przed zaworem zaleca się zainstalowanie filtra zanieczyszczeń.
• Montaż zaworu z siłownikiem: zawór i siłownik mogą być zmontowane bezpośrednio na miejscu w instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Orientacja montażu: siłownik może być montowany pionowo lub z odchyleniem do 90° w bok od pionu (wg rysunku producenta).
• Uruchomienie: zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem. Otwieranie kanału A → AB (ręcznie lub elektrycznie) powoduje jednoczesne przymknięcie obejścia B → AB.
• Obsługa i serwis: zawory V..P45.. nie wymagają obsługi bieżącej. Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia; w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Dławnica trzpienia: nie podlega wymianie. W przypadku stwierdzenia nieszczelności należy wymienić cały zawór.
• Utylizacja: zaworu nie należy utylizować jako odpad komunalny; należy przestrzegać lokalnych przepisów dotyczących złomowania urządzeń i ochrony środowiska.

Podsumowanie

Siemens VXP45.10-1 to trójdrogowy zawór mieszający DN10, PN16 o współczynniku kvs = 1,0 m³/h, zaprojektowany specjalnie do małych obiegów wody grzewczej i lodowej w instalacjach HVAC. Brązowy korpus, wysoka szczelność (do 0,02% kvs), stałoprocentowa charakterystyka kanału A → AB oraz zoptymalizowane obejście B → AB zapewniają stabilną i precyzyjną regulację. Możliwość współpracy z siłownikami serii SSB.. / SSC.. oraz opcja sterowania ręcznego sprawiają, że VXP45.10-1 jest uniwersalnym i niezawodnym rozwiązaniem do klimakonwektorów, małych nagrzewnic, chłodnic wtórnych oraz strefowych instalacji grzewczych i chłodniczych.
