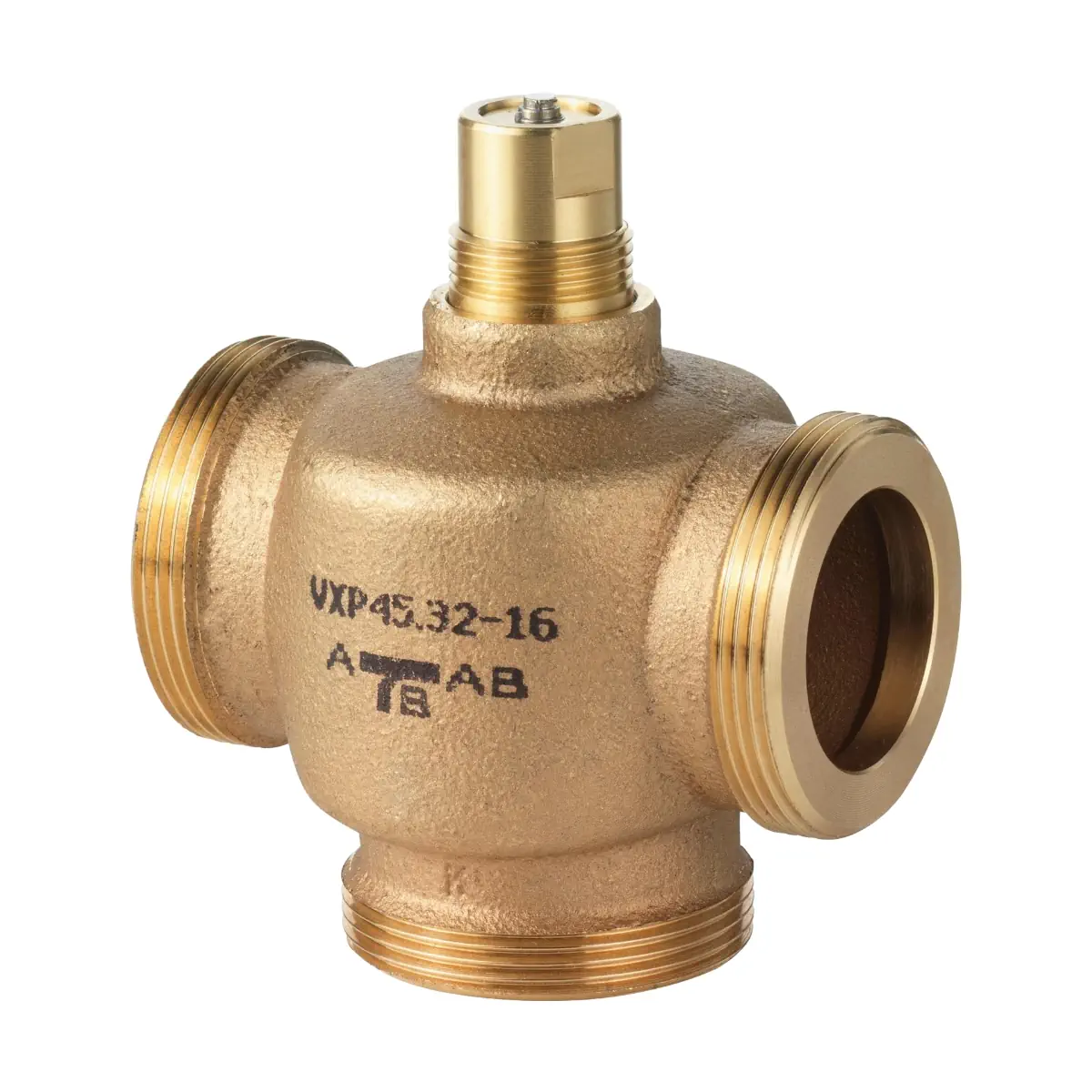

VXP45.25-10 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN25, kvs 10 [m3/h]

VXP45.25-10 to trójdrogowy zawór regulacyjny serii ACVATIX™ o średnicy nominalnej DN 25 i współczynniku kvs 10 m³/h, przeznaczony do zastosowań mieszających po stronie wody w zamkniętych instalacjach grzewczych i chłodniczych. Korpus z brązu CC491K, przyłącza gwintowane G1½B oraz ciśnienie nominalne PN16 zapewniają trwałość i niezawodną pracę zaworu w typowych aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXP45.25-10
• Typ: trójdrogowy zawór regulacyjny PN16 do zastosowań mieszających
• Zastosowanie: wodna regulacja mocy w instalacjach wentylacyjnych, klimatyzacyjnych i strefowych systemach grzewczych z obiegami zamkniętymi
• Średnica nominalna DN: 25
• Przyłącza hydrauliczne: gwint zewnętrzny G1½B wg ISO 228/1, do uszczelnień płaskich (podłączenie poprzez śrubunki ALG253 / ALG253B)
• Współczynnik kvs kanału A→AB: 10 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Współczynnik kvs obejścia B→AB: 10 m³/h (100% kvs kanału regulacyjnego A→AB)
• Charakterystyka przepływu A→AB: liniowa (dla kvs ≥ 10 m³/h)
• Charakterystyka obejścia B→AB: liniowa
• Skok nominalny trzpienia: 5,5 mm
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Poziom nieszczelności: 0…0,02% wartości kvs (kanał A→AB i obejście B→AB wg DIN EN 1349)
• Zakres temperatur czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego, współpracujące z wbudowaną sprężyną powrotną automatycznie zamykającą zawór
• Maksymalna różnica ciśnienia Δpmax z siłownikiem Siemens: 300 kPa (wg tabeli urządzeń współpracujących)
• Przyłącze siłownika: gwint G¾”
• Masa zaworu: ok. 1,20 kg

Zastosowanie

Zawór trójdrogowy VXP45.25-10 przeznaczony jest do regulacji końcowych urządzeń przygotowania powietrza po stronie wody w obiegach zamkniętych, m.in.:

• klimakonwektorów indukcyjnych i wentylatorowych,
• małych nagrzewnic,
• chłodnic wtórnych.

Może być stosowany w:

• instalacjach 2-rurowych – z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacjach 4-rurowych – z oddzielnymi wymiennikami do ogrzewania i do chłodzenia,
• strefowych instalacjach grzewczych z zamkniętym obiegiem, np. dla pojedynczych pięter budynku, apartamentów lub pojedynczych pomieszczeń.

Funkcje i działanie

Kanały przepływowe i kierunek przepływu

• Zawór posiada trzy króćce: wlot A, wlot B oraz wylot AB.
• Kanał regulacyjny to A→AB; obejście to B→AB z wypływem do króćca AB.
• Dopuszczalny jest wyłącznie kierunek przepływu A→AB oraz B→AB; zaworu nie należy stosować w kierunkach przeciwnych.
• Zawór VXP45.25-10 może być stosowany wyłącznie jako zawór mieszający.
• Przepływy w kanałach A→AB i B→AB zmieniają się wzajemnie, utrzymując przepływ przez króciec AB na możliwie stałym poziomie.

Praca trzpienia

• Przy chowaniu trzpienia zaworu kanał A→AB otwiera się, a obejście B→AB zamyka się.
• Przy wysuwaniu trzpienia kanał A→AB zamyka się, a obejście B→AB otwiera się.
• Kanał regulacyjny A→AB może być otwierany przez siłownik elektryczny lub ręcznie; w zaworach trójdrogowych powoduje to jednoczesne zamykanie obejścia B.

Charakterystyka regulacyjna

• Dla modelu VXP45.25-10 (kvs 10 m³/h) kanał regulacyjny A→AB ma charakterystykę liniową.
• Obejście B→AB posiada charakterystykę liniową.
• Poziom nieszczelności zaworu w obu kanałach wynosi maks. 0…0,02% kvs, co zapewnia bardzo dobre odcięcie przy zamknięciu.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające ręczne otwieranie kanału A→AB i zamykanie obejścia B→AB.
• W typach o kvs 10, 16 i 25 – w tym w VXP45.25-10 – pokrętło pozwala na pełne otwarcie kanału A→AB i całkowite zamknięcie obejścia B→AB.
• Zawór jest zamykany automatycznie przy pomocy wbudowanej sprężyny powrotnej.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.

Siłowniki współpracujące

Zawór VXP45.25-10 współpracuje z elektromechanicznymi siłownikami Siemens serii SSC.., zgodnie z tabelą «Przegląd siłowników»:

• SSC31.. – zasilanie 230 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC81.. – zasilanie 24 V AC, sterowanie 3-stawne, czas przebiegu 150 s, siła 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC161.05HF – zasilanie 24 V AC/DC, sygnał sterujący 0...10 V DC, czas przebiegu 12,5 s, do zaworów o kvs 0,25…25 m³/h (w tym VXP45.25-10).

Maksymalna dopuszczalna różnica ciśnienia na kanale regulacyjnym z siłownikiem Siemens wynosi Δpmax = 300 kPa (wg tabeli «Urządzenia współpracujące»). Podane dane techniczne i gwarancja obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w dokumentacji; zastosowanie siłowników innych producentów powoduje utratę gwarancji.

Przyłącza i wyposażenie dodatkowe

• Przyłącza zaworu: gwint zewnętrzny G1½B wg ISO 228/1.
• Śrubunki gwintowane: komplet 3 śrubunków ALG253 (żeliwo ciągliwe) lub ALG253B (mosiądz, do czynników o temperaturze do 100 °C) z uszczelkami płaskimi – do podłączenia zaworu do instalacji.
• Śrubunki zaciskowe: możliwe zastosowanie śrubunków zaciskowych SERTO SO 00021.. (dostępne u innych producentów), zgodnie z tabelą doboru śrubunków.
• Przyłącze siłownika: gwint G¾” na korpusie zaworu.
• Instrukcja montażu: zawór dostarczany jest z instrukcją montażu 4 319 9526 0.
• Część zamienna: pokrętło sterowania ręcznego – nr magazynowy 74 6760 273 0.

Montaż

• Zalecany jest montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• W celu zwiększenia niezawodności działania przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być montowany bezpośrednio w instalacji, bez użycia specjalnych narzędzi ani dodatkowych nastaw.
• Przed uruchomieniem należy upewnić się, że siłownik jest prawidłowo zamontowany na przyłączu G¾”, a zawór odpowietrzony i prawidłowo włączony w układ hydrauliczny.

Obsługa i konserwacja

• Zawór VXP45.25-10 jest bezobsługowy w normalnych warunkach pracy.
• Podczas prac serwisowych przy zaworze/siłowniku należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem należy sprawdzić, czy pokrętło sterowania ręcznego lub siłownik są prawidłowo zamontowane.
• Dławnica nie podlega wymianie – w przypadku stwierdzenia nieszczelności należy wymienić cały zawór.
• Z uwagi na napiętą sprężynę powrotną, rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części; takie prace może wykonywać jedynie wykwalifikowany personel.

Dane techniczne – VXP45.25-10

• Typ zaworu: trójdrogowy zawór regulacyjny/mieszający PN16
• Średnica nominalna: DN 25
• Przyłącza hydrauliczne: gwint zewnętrzny G1½B wg ISO 228/1
• Przyłącze siłownika: G¾”
• kvs kanału A→AB: 10 m³/h (H100 przy Δp = 100 kPa dla zimnej wody 5…30 °C)
• kvs obejścia B→AB: 10 m³/h
• Skok nominalny trzpienia: 5,5 mm
• Charakterystyka A→AB: liniowa (dla kvs ≥ 10 m³/h)
• Charakterystyka B→AB: liniowa
• Poziom nieszczelności A→AB: 0…0,02% kvs wg DIN EN 1349
• Poziom nieszczelności B→AB: 0…0,02% kvs wg DIN EN 1349
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Dopuszczalne media: woda grzewcza, woda lodowa, woda z dodatkami przeciwzamarzaniowymi
• Zalecenia dot. jakości wody: wg VDI 2035
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Normy i dyrektywy: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, bez oznaczenia CE – uznana praktyka inżynierska, PS × DN < 1000)
• Zgodność EAC: euroazjatycka zgodność
• Deklaracja środowiskowa produktu: CE1E4845en (dot. m.in. zgodności z RoHS, składu materiałów i utylizacji)
• Wymiary zaworu: H > 280 mm, H1 = 62,5 mm, H2 ≈ 81 mm, L1 = 105 mm, L2 = 52,5 mm, L3 = 52,5 mm
• Masa: ok. 1,20 kg

Podsumowanie

Siemens VXP45.25-10 to trwały, trójdrogowy zawór mieszający DN 25 o kvs 10 m³/h, wykonany z brązu CC491K i przeznaczony do precyzyjnej regulacji przepływu w wodnych instalacjach grzewczych i chłodniczych. Liniowa charakterystyka przepływu, bardzo niski poziom nieszczelności, możliwość współpracy z siłownikami serii SSC.. oraz łatwy montaż z użyciem śrubunków ALG253 / ALG253B sprawiają, że zawór ten stanowi niezawodne rozwiązanie dla klimakonwektorów, nagrzewnic, chłodnic i strefowych układów ogrzewania w nowoczesnych systemach HVAC.
