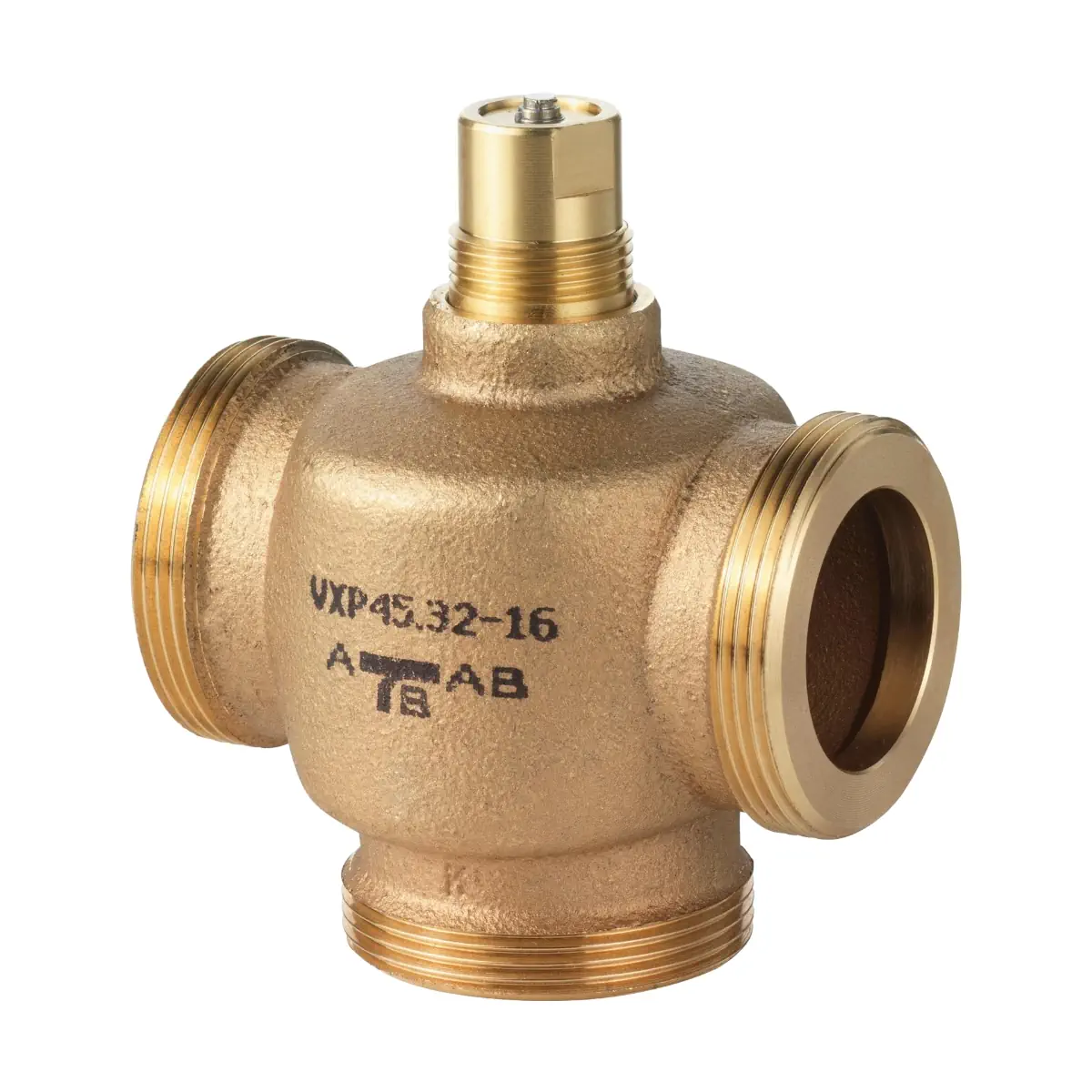

VXP45.20-4 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN20, kvs 4,0 [m3/h]

VXP45.20-4 to trójdrogowy zawór mieszający PN16 z korpusem z brązu i przyłączem DN 20, G1B, o współczynniku kvs = 4,0 m³/h w kanale regulacyjnym A→AB oraz kvs = 2,8 m³/h w obejściu B→AB. Należy do serii ACVATIX™ firmy Siemens i jest przeznaczony do regulacji przepływu wody grzewczej i chłodniczej w zamkniętych obiegach instalacji HVAC, we współpracy z siłownikami elektromechanicznymi serii SSB.. lub SSC...

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VXP45.20-4
• Typ: zawór trójdrogowy mieszający PN16
• Zastosowanie: regulacja przepływu wody grzewczej i chłodniczej w obiegach zamkniętych instalacji HVAC
• Średnica nominalna (DN): 20
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228/1 do uszczelnień płaskich
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• kvs kanału regulacyjnego A→AB: 4,0 m³/h
• kvs obejścia B→AB: 2,8 m³/h (70% kvs A→AB)
• Iloraz szerokości zakresów (Sv): > 50
• Charakterystyka przepływu A→AB: stałoprocentowa (ngl = 2,2 wg VDI / VDE 2173, dla kvs ≤ 6,3 m³/h)
• Charakterystyka obejścia B→AB: liniowa
• Poziom nieszczelności: 0…0,02% wartości kvs (A→AB oraz B→AB) wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura medium: 1…110 °C, krótkotrwale maks. 120 °C
• Kierunek przepływu: wyłącznie A→AB i B→AB (zastosowania mieszające)
• Możliwość sterowania ręcznego: pokrętło sterowania ręcznego
• Sprężyna powrotna: automatyczne zamykanie zaworu
• Przyłącze siłownika: gwint G¾”
• Maks. różnica ciśnień z siłownikiem (Δpmax): 350 kPa
• Ciśnienie zamykające (Δps): 350 kPa
• Masa: ok. 0,48 kg

Zastosowanie

Zawór VXP45.20-4 stosowany jest w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych do regulacji końcowych urządzeń po stronie wody w obiegach zamkniętych, w szczególności:

• klimakonwektorów indukcyjnych i wentylatorowych,
• małych nagrzewnic wodnych,
• małych chłodnic wtórnych.

Może pracować w:

• instalacjach 2-rurowych z jednym wymiennikiem ciepła do ogrzewania i chłodzenia,
• instalacjach 4-rurowych z oddzielnymi wymiennikami do ogrzewania i chłodzenia,
• instalacjach stref grzewczych z zamkniętym obiegiem, np. dla pojedynczych pięter, apartamentów lub pojedynczych pomieszczeń.

Funkcje i działanie

Budowa i charakterystyka zaworu trójdrogowego

• Typ zaworu: trójdrogowy zawór mieszający z dwoma wlotami (A i B) oraz jednym wylotem (AB).
• Kanał regulacyjny A→AB: charakterystyka stałoprocentowa (dla kvs = 4,0 m³/h ≤ 6,3 m³/h), zapewniająca precyzyjną regulację.
• Kanał B→AB: charakterystyka liniowa.
• Balanse przepływu: dla zaworów V..45.10-0.25 do V..45.25-6.3 (w tym VXP45.20-4) wartość kvs w obejściu B→AB stanowi 70% wartości kvs w kanale A→AB. Kompensuje to opory przepływu wymiennika ciepła lub grzejnika, utrzymując całkowite natężenie przepływu V̇100 na możliwie stałym poziomie.
• Wysoka szczelność zamknięcia: nieszczelność maks. 0…0,02% kvs zarówno w kanale A→AB, jak i w obejściu B→AB.

Praca zaworu i ruch trzpienia

• Zawór VXP45.. przeznaczony jest wyłącznie do zadań mieszających – dopuszczalne kierunki przepływu to tylko A→AB i B→AB.
• Przy chowaniu trzpienia: kanał A→AB otwiera się, a B→AB zamyka.
• Przy wysuwaniu trzpienia: kanał A→AB zamyka się, a B→AB otwiera.
• Wylot AB ma charakter przepływu stałego – zmieniają się udziały strumieni z króćców A i B.

Współpraca z siłownikami

Zawór VXP45.20-4 jest przystosowany do współpracy z siłownikami elektromechanicznymi Siemens SSB.. i SSC.., zgodnie z przeglądem siłowników:

• SSB31.. / SSB81..: siłowniki 3-stawne, 200 N, do zaworów o kvs ≤ 6,3 m³/h.
• SSB161.05HF: siłownik 24 V AC/DC z wejściem 0…10 V DC, 12,5 s, do zaworów o kvs 0,25…6,3 m³/h.
• SSC31.. / SSC81..: siłowniki 3-stawne, 300 N, do zaworów o kvs ≥ 4 m³/h.
• SSC161.05HF: siłownik 24 V AC/DC z wejściem 0…10 V DC, 12,5 s, do zaworów o kvs 0,25…25 m³/h.

Dla zaworu VXP45.20-4 (kvs = 4,0 m³/h) możliwa jest współpraca zarówno z siłownikami 200 N (SSB..), jak i 300 N (SSC..), przy czym maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym z siłownikiem (Δpmax) wynosi 350 kPa, a ciśnienie zamykające (Δps) 350 kPa.

Sterowanie ręczne i sprężyna powrotna

• Zawór wyposażony jest w pokrętło sterowania ręcznego, umożliwiające mechaniczne przestawianie bez siłownika.
• Pokrętło ręczne pozwala na otwarcie kanału A→AB do ok. 70% skoku (obejście B→AB zamyka się do ok. 30%) – dla zaworów o kvs 10, 16 i 25 istnieje możliwość pełnego otwarcia.
• Zawór jest zamykany automatycznie sprężyną powrotną, co zapewnia bezpieczne położenie zamknięte po zdjęciu siłownika lub w stanach awaryjnych.

Hydraulika i dobór

• kvs – nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwarty zawór (H100) przy spadku ciśnienia 100 kPa (1 bar); dla VXP45.20-4:
  • kvs(A→AB) = 4,0 m³/h,
  • kvs(B→AB) = 2,8 m³/h.
• Sv – iloraz szerokości zakresów kvs / kvr; dla tego modelu Sv > 50.
• Dobór hydrauliczny opiera się na zależności między przepływem V̇100, spadkiem ciśnienia Δpv100 a kvs – zgodnie z wykresami doboru serii V..P45..

Montaż i eksploatacja

• Zalecany jest montaż na przewodzie powrotnym, ze względu na niższe temperatury medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Dla zwiększenia niezawodności pracy przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Zawór z siłownikiem może być montowany bezpośrednio w instalacji, bez specjalnych narzędzi i dodatkowych nastaw.
• Zawory dostarczane są z instrukcją montażu 4 319 9526 0.
• Podczas uruchamiania zawór może pracować z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Zawory V..P45.. nie wymagają regularnej obsługi – są bezobsługowe.
• Przy pracach serwisowych należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Dławnica nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może być niebezpieczne; prace tego typu mogą wykonywać jedynie wykwalifikowane osoby.

Wyposażenie dodatkowe i części zamienne

• Zestawy śrubunków gwintowanych (3 szt.) do zaworów trójdrogowych:
  • ALG153: komplet 3 śrubunków gwintowanych (żeliwo ciągliwe).
  • ALG153B: komplet 3 śrubunków gwintowanych z mosiądzu do czynników o temperaturze do 100 °C (nr magazynowy S55846-Z101).
• Możliwa jest także współpraca z śrubunkami zaciskowymi SERTO typu SO 21.. (dostępne u innych producentów).
• Pokrętło sterowania ręcznego dostępne jest jako część zamienna:
  • typ / nr magazynowy: 74 6760 273 0.

Dane techniczne – VXP45.20-4

• Typ zaworu: trójdrogowy, mieszający, PN16
• DN: 20
• Przyłącze hydrauliczne: G1B (gwint zewnętrzny wg ISO 228/1, do uszczelnień płaskich)
• Przyłącze siłownika: G¾”
• kvs A→AB: 4,0 m³/h
• kvs B→AB: 2,8 m³/h
• Charakterystyka A→AB: stałoprocentowa (ngl = 2,2)
• Charakterystyka B→AB: liniowa
• Sv: > 50
• Skok trzpienia: 5,5 mm
• Poziom nieszczelności (A→AB, B→AB): 0…0,02% kvs
• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Maks. różnica ciśnień z siłownikiem (Δpmax): 350 kPa
• Ciśnienie zamykające (Δps): 350 kPa
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi
• Temperatura medium: 1…110 °C, krótkotrwale do 120 °C
• Korpus zaworu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: EPDM
• Zgodność: EAC; zawór jako osprzęt ciśnieniowy grupy płynów 2 wg PED 2014/68/EU (bez oznakowania CE, uznana praktyka inżynierska)
• Wymiary przy DN 20: H1 = 48,9 mm, H2 ≈ 58 mm, L1 = 80 mm, L2 = 40 mm, L3 = 40 mm
• Masa: ok. 0,48 kg

Podsumowanie

Siemens VXP45.20-4 to trójdrogowy zawór mieszający DN 20, PN16 z korpusem z brązu i charakterystyką stałoprocentową w kanale A→AB (kvs = 4,0 m³/h) oraz liniową w obejściu B→AB (kvs = 2,8 m³/h). Przeznaczony do pracy z wodą grzewczą i chłodniczą w obiegach zamkniętych, idealnie sprawdza się w regulacji klimakonwektorów, nagrzewnic i chłodnic w systemach 2- i 4-rurowych. Możliwość współpracy z siłownikami SSB.. i SSC.., zintegrowane sterowanie ręczne, automatyczne zamykanie sprężyną powrotną oraz wysoka szczelność zamknięcia czynią z VXP45.20-4 nowoczesny element regulacyjny do precyzyjnego sterowania przepływem w instalacjach HVAC.
