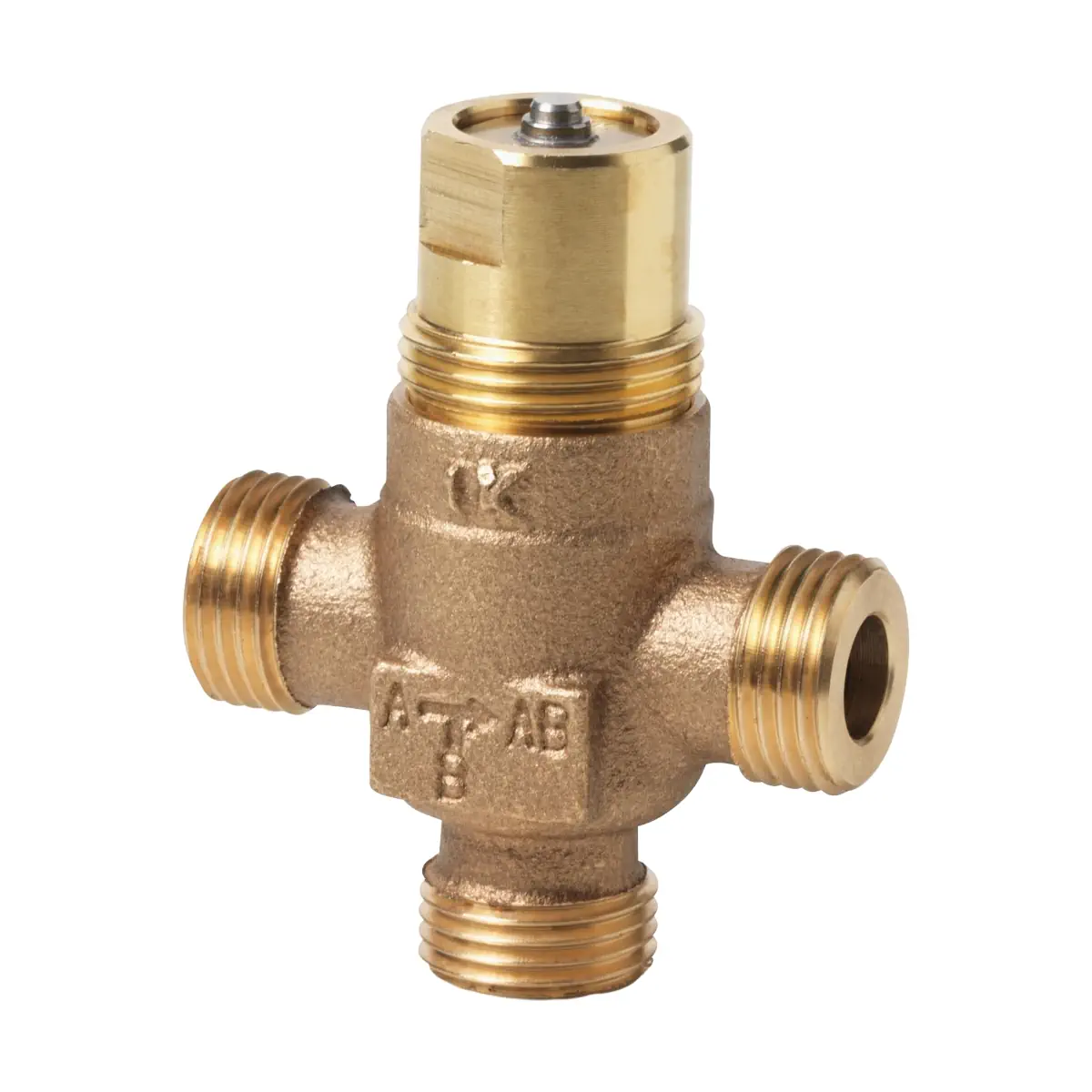

VXP45.10-0.63 Zawór trójdrogowy gwintowany z brązu, PN16, 2..110 [°C], skok 5,5 [mm], DN10, kvs 0,63 [m3/h]

VXP45.10-0.63 to kompaktowy, trójdrogowy zawór mieszający PN16 z rodziny Acvatix, przeznaczony do regulacji przepływu wody w małych obiegach zamkniętych instalacji HVAC. Korpus z brązu CC491K, średnica nominalna DN 10, współczynnik przepływu kvs (A→AB) = 0,63 m³/h oraz przyłącza gwintowane G½B umożliwiają bardzo precyzyjną regulację przepływu w klimakonwektorach, małych nagrzewnicach i chłodnicach. Zawór może współpracować z siłownikami elektromechanicznymi SSB.. lub SSC.. firmy Siemens i posiada wbudowane sterowanie ręczne.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXP45.10-0.63
• Typ zaworu: trójdrogowy zawór regulacyjny (mieszający) PN16
• Zastosowanie medium: zamknięte obiegi wody grzewczej, lodowej oraz wody z dodatkiem środków przeciwzamarzaniowych (jakość wg VDI 2035)
• Średnica nominalna DN: 10
• Przyłącza hydrauliczne: gwint zewnętrzny G½B wg ISO 228/1 do uszczelnień płaskich
• Przyłącze siłownika: gwint G¾"
• Nominalny współczynnik przepływu kvs (A→AB): 0,63 m³/h
• kvs obejścia (B→AB): 0,44 m³/h (≈ 70% kvs kanału A→AB)
• Iloraz szerokości zakresów Sv: > 50
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Charakterystyka regulacyjna kanału A→AB (kvs ≤ 6,3): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka obejścia B→AB: liniowa
• Poziom nieszczelności A→AB i B→AB: 0…0,02% wartości kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Zakres temperatury czynnika: 1…110 °C, krótkotrwale do 120 °C
• Materiał korpusu: brąz CC491K
• Trzpień: stal nierdzewna
• Gniazdo, grzybek, dławnica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Możliwość sterowania ręcznego za pomocą pokrętła
• Automatyczne zamykanie sprężyną powrotną
• Współpraca z siłownikami: elektromechaniczne siłowniki Siemens SSB.. lub SSC..
• Maks. dopuszczalna różnica ciśnień Δpmax z siłownikami SSB../SSC..: 400 kPa (dla grupy typów VXP45.10-0.25…1.6)
• Masa zaworu: ok. 0,28 kg

Zastosowanie

Zawór VXP45.10-0.63 przeznaczony jest do regulacji przepływu w zamkniętych obiegach wodnych w instalacjach HVAC, szczególnie tam, gdzie wymagane są małe i precyzyjne przepływy:

• Końcowe urządzenia przygotowania powietrza po stronie wody:
  • klimakonwektory indukcyjne i wentylatorowe,
  • małe nagrzewnice wodne,
  • małe chłodnice wtórne.
• Instalacje 2-rurowe z jednym wymiennikiem ciepła (ogrzewanie / chłodzenie).
• Instalacje 4-rurowe z oddzielnymi wymiennikami do ogrzewania i chłodzenia.
• Strefowe instalacje grzewcze w obiegach zamkniętych, np.:
  • pojedyncze piętra budynku,
  • apartamenty i mieszkania,
  • pojedyncze pomieszczenia.

Zawory trójdrogowe VXP45.. mogą być stosowane wyłącznie jako zawory mieszające.

Konstrukcja i działanie

Budowa zaworu

• Trójdrogowy zawór mieszający z dwoma wlotami (A i B) i jednym wylotem (AB).
• Korpus z brązu CC491K z gwintami zewnętrznymi G½B wg ISO 228/1.
• Trzpień ze stali nierdzewnej z mosiężnym grzybkiem i dławnicą.
• Uszczelnienie trzpienia za pomocą pierścieni EPDM zapewnia bardzo małą nieszczelność (do 0,02% kvs).
• Przyłącze siłownika G¾" umożliwia bezpośredni montaż siłowników serii SSB.. lub SSC.. bez dodatkowych adapterów.
• Wbudowana sprężyna powrotna zapewnia automatyczne zamknięcie zaworu.

Charakterystyka regulacji i przepływu

• Kanał A→AB (kanał regulacyjny):
  • charakterystyka stałoprocentowa (logarytmiczna),
  • współczynnik nachylenia ngl = 2,2 wg VDI/VDE 2173,
  • nominalny współczynnik przepływu kvs = 0,63 m³/h.
• Obejście B→AB:
  • charakterystyka liniowa,
  • kvs = 0,44 m³/h, tj. ok. 70% kvs kanału A→AB dla typów V..45.10-0.25 do V..45.25-6,3,
  • taka proporcja kompensuje opory przepływu przez wymiennik ciepła, pomagając utrzymać łączne natężenie przepływu V̇₁₀₀ na możliwie stałym poziomie.
• Dopuszczalny kierunek przepływu: wyłącznie z A→AB oraz B→AB (zgodnie z oznaczeniami na korpusie).
• Przy zwiększaniu otwarcia kanału A→AB odpowiednio zmniejsza się otwarcie obejścia B→AB i odwrotnie – realizowana jest funkcja mieszania.

Współpraca z siłownikiem i sterowanie ręczne

• Zawór VXP45.10-0.63 jest przystosowany do współpracy z:
  • siłownikami elektromechanicznymi SSB.. (AC 230 V lub 24 V, sterowanie 3-stawne),
  • siłownikami SSC.. (większa siła, do większych kvs – możliwa współpraca również z tym typem dla kvs 0,63 m³/h zgodnie z tabelą doboru).
• Maks. dopuszczalna różnica ciśnień Δpmax = 400 kPa dotyczy zaworów VXP45.10-0.25…1.6 współpracujących z siłownikami SSB.. / SSC...
• Sterowanie ręczne:
  • zawór wyposażony jest w pokrętło sterowania ręcznego,
  • przy użyciu pokrętła kanał A→AB może zostać otwarty do ok. 70%, a obejście B jest wówczas częściowo zamknięte,
  • po zakończeniu sterowania ręcznego zawór jest automatycznie zamykany sprężyną powrotną.

Montaż i uruchomienie

• Rekomendowane miejsce montażu: na przewodzie powrotnym instalacji, gdzie niższa temperatura medium zwiększa trwałość uszczelnienia trzpienia.
• Przed zaworem zaleca się montaż filtra zanieczyszczeń w celu ochrony gniazda i uszczelnień.
• Zawór z siłownikiem może być montowany bezpośrednio w instalacji, bez potrzeby stosowania specjalnych narzędzi czy dodatkowych nastaw.
• Kierunek przepływu musi odpowiadać oznaczeniom na korpusie: tylko A→AB i B→AB.
• Zawór można uruchamiać wyłącznie z:
  • założonym pokrętłem sterowania ręcznego, lub
  • prawidłowo zamontowanym siłownikiem.
• Podczas obsługi i serwisu należy:
  • wyłączyć pompę i zasilanie elektryczne,
  • zamknąć zawory odcinające i spuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia instalacji przed demontażem.
• Dławnica nie jest elementem wymiennym – w razie nieszczelności należy wymienić cały zawór.

Dane techniczne

• Model: VXP45.10-0.63
• Typ: trójdrogowy zawór mieszający PN16
• Średnica nominalna DN: 10
• Ciśnienie nominalne: PN16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar) wg ISO 7628 / EN 1333
• Współczynnik przepływu kvs (kanał A→AB): 0,63 m³/h
• Współczynnik przepływu kvs (obejście B→AB): 0,44 m³/h
• Iloraz szerokości zakresów Sv: > 50
• Charakterystyka kanału A→AB (kvs ≤ 6,3): stałoprocentowa, ngl = 2,2 wg VDI/VDE 2173
• Charakterystyka obejścia B→AB: liniowa
• Poziom nieszczelności A→AB i B→AB: 0…0,02% kvs wg DIN EN 1349
• Skok nominalny trzpienia: 5,5 mm
• Medium: woda grzewcza, woda lodowa, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…110 °C, krótkotrwale maks. 120 °C
• Przyłącza hydrauliczne zaworu: gwint zewnętrzny G½B wg ISO 228/1
• Przyłącze siłownika: G¾"
• Wymiary korpusu (dla VXP45.10-0.25…1.6):
  • H1: 44,9 mm
  • H2: ≈ 54 mm
  • L1: 60 mm
  • L2: 30 mm
  • L3: 30 mm
  • H (z siłownikiem): > 200 mm (dokładna wysokość zależna od typu siłownika)
• Masa: ok. 0,28 kg
• Materiały:
  • korpus: brąz CC491K,
  • trzpień: stal nierdzewna,
  • gniazdo, grzybek, dławnica: mosiądz,
  • uszczelnienie trzpienia: pierścienie EPDM.
• Standardy i zgodność:
  • osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2, bez oznaczenia CE (uznana praktyka inżynierska, art. 4, par. 3),
  • charakterystyka regulacji wg VDI/VDE 2173,
  • szczelność wg DIN EN 1349,
  • zgodność EAC,
  • deklaracja środowiskowa produktu: CE1E4845en.

Wyposażenie dodatkowe

• Śrubunki gwintowane ALG133:
  • komplet 3 śrubunków gwintowanych z uszczelkami płaskimi,
  • połączenie od strony zaworu: G½B,
  • połączenie od strony instalacji: gwint zewnętrzny R⅜ wg ISO 7-1.
• Śrubunki zaciskowe SERTO SO 00021.. (dostępne u innych producentów):
  • typy zalecane dla DN 10, G½B:
    • SO 00021-12-1/2" (D = 12 mm),
    • SO 00021-14-1/2" (D = 14 mm),
    • SO 00021-15-1/2" (D = 15 mm).
• Część zamienna: pokrętło sterowania ręcznego
  • nr magazynowy: 74 6760 273 0.

Podsumowanie

Siemens VXP45.10-0.63 to precyzyjny, trójdrogowy zawór mieszający PN16 o kvs 0,63 m³/h i średnicy DN 10, zaprojektowany do regulacji małych przepływów w zamkniętych obiegach wody grzewczej i lodowej. Korpus z brązu CC491K, wysoka szczelność (do 0,02% kvs), stałoprocentowa charakterystyka kanału A→AB oraz liniowa charakterystyka obejścia B→AB z kvs = 0,44 m³/h zapewniają stabilną i dokładną regulację w klimakonwektorach i małych wymiennikach. Możliwość współpracy z siłownikami SSB.. lub SSC.., funkcja ręcznego przestawiania oraz dostępne śrubunki przyłączeniowe czynią z VXP45.10-0.63 nowoczesny, elastyczny element regulacyjny do strefowych instalacji grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór trójdrogowy PN16 do instalacji wentylacyjnych, klimatyzacyjnych i grzewczych w obiegach zamkniętych, przeznaczony wyłącznie do zastosowań mieszających.
• Kierunek przepływu jest dopuszczalny wyłącznie zgodnie z oznaczeniem producenta: A → AB oraz B → AB. Nie stosować zaworu w innym kierunku przepływu.
• Montaż, uruchomienie, serwis i ewentualny demontaż wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Zawór można uruchamiać tylko z założonym pokrętłem sterowania ręcznego lub z prawidłowo zamontowanym siłownikiem.
• Zawór zamykany jest automatycznie przy pomocy sprężyny powrotnej. Podczas montażu, regulacji, serwisu i demontażu należy uwzględnić możliwość gwałtownego ruchu elementów.
• Z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Rozbieranie zaworu z napiętą sprężyną powrotną może wykonywać wyłącznie wykwalifikowany personel.
• Dławnica nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym określonym przez producenta. Nie montować w położeniu niedopuszczonym w dokumentacji.
• Zalecany jest montaż na przewodzie powrotnym instalacji oraz zastosowanie filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania.
• Stosować wyłącznie z dopuszczonymi czynnikami: woda grzewcza, woda lodowa oraz woda ze środkami przeciwzamarzaniowymi, przy temperaturze czynnika 1...110 °C, krótkotrwale maks. 120 °C.
• Nie przekraczać dopuszczalnego ciśnienia roboczego 1600 kPa (16 bar).
• Podane dane techniczne i warunki pracy obowiązują wyłącznie przy stosowaniu z siłownikami Siemens wskazanymi przez producenta jako urządzenia współpracujące.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją producenta nie podlega oznakowaniu CE na podstawie art. 4 ust. 3. Produkt posiada zgodność EAC.
