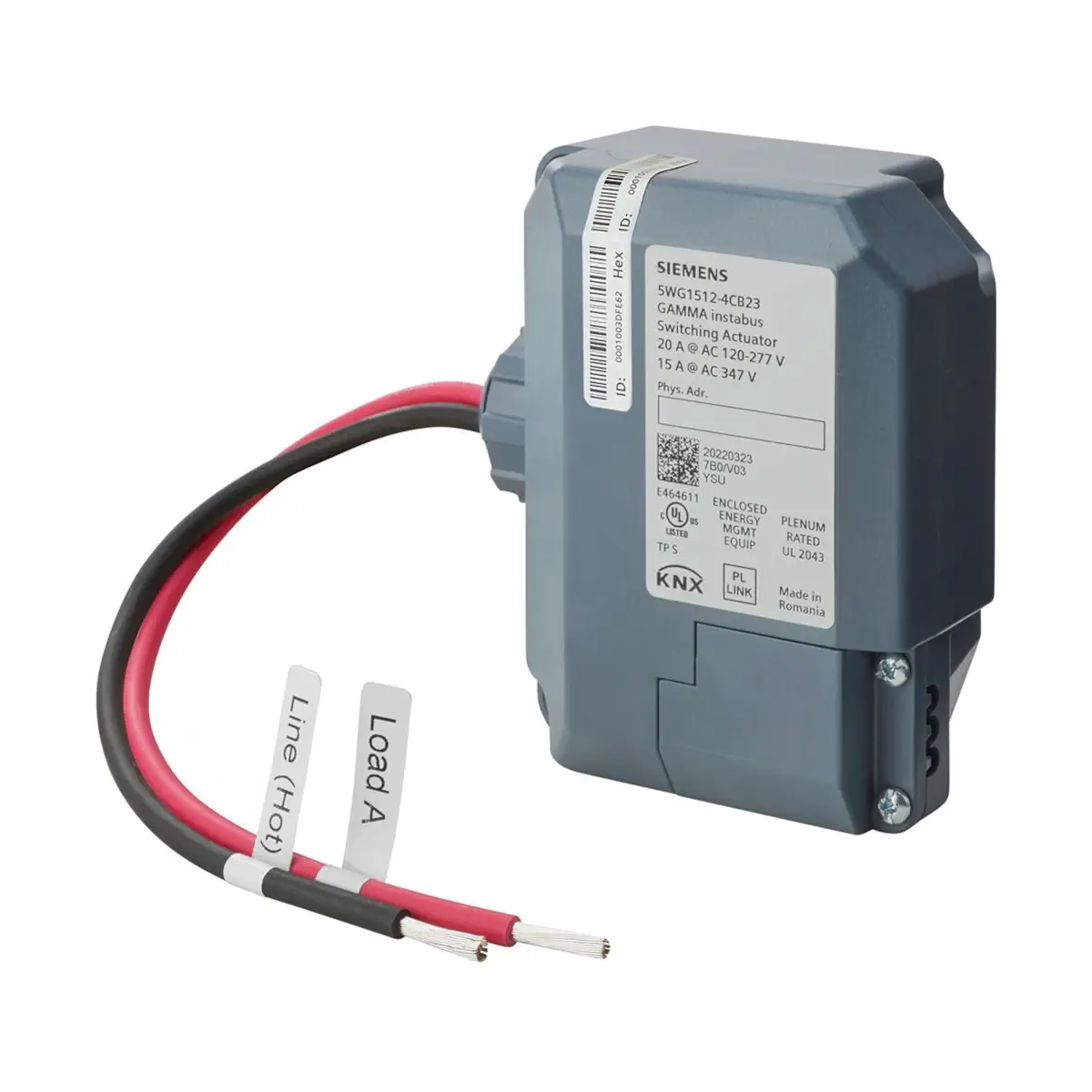

5WG1512-4CB23 JB 512C23 Aktor załączający, 1 x AC 120...277 [V], 20 [A] lub 1 x AC 347 [V], 15 AX, C load, standard UL

5WG1512-4CB23 (JB 512C23) to jednokanałowy aktor przełączający KNX do sterowania obciążeniami przy napięciu AC 120…277 V lub AC 347 V. Urządzenie posiada jeden pływający styk przekaźnikowy jako element wykonawczy i jest przystosowane do obciążeń o podwyższonym prądzie rozruchowym – w szczególności do obciążeń świetlówek (C load) zgodnie z DIN EN 60669-1: 20 AX (200 µF) przy AC 120/277 V oraz 15 AX (200 µF) przy AC 347 V. Elektronika jest zasilana z magistrali KNX, a wbudowany sprzęg magistralny umożliwia podłączenie przez listwę zaciskową magistrali. Moduł ma stopień ochrony IP20 i jest wykonany jako urządzenie do zabudowy z gwintowanym przyłączem 1/2", przeznaczone do montażu na lub w puszce rozgałęźnej UL/NEMA Junction Box z przeprowadzeniem przewodów funkcyjnych przez złącze gwintowane.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1512-4CB23
• Model: JB 512C23
• Typ: aktor przełączający KNX (Switching actuator)
• Liczba wyjść: 1
• Element wykonawczy: 1 pływający styk przekaźnikowy
• Napięcie pracy styku: AC 120…277 V oraz AC 347 V
• Częstotliwość: 50/60 Hz
• Obciążenie świetlówek (DIN EN 60669-1): 20 AX (200 µF) przy AC 120/277 V; 15 AX (200 µF) przy AC 347 V
• Charakter obciążenia: C load
• Zasilanie elektroniki: z magistrali KNX
• Podłączenie KNX: zintegrowany sprzęg magistralny, połączenie przez listwę zaciskową
• Stopień ochrony: IP20
• Montaż: urządzenie do zabudowy z przyłączem gwintowanym 1/2" do puszek UL/NEMA Junction Box

Zastosowanie

JB 512C23 jest przeznaczony do przełączania pojedynczego obwodu w instalacjach KNX, w tym obwodów oświetleniowych z obciążeniami wymagającymi wysokiej obciążalności styków (m.in. obciążenia świetlówek zgodnie z DIN EN 60669-1). Dzięki obsłudze zakresu napięć AC 120…277 V oraz AC 347 V sprawdza się w instalacjach, gdzie wymagane jest sterowanie odbiornikami w tych przedziałach napięciowych.

Funkcje GAMMA

• Tryb pracy: wybieralny tryb normalny lub tryb zegara (time switch mode)
• Tryb przekaźnika: wybór styku NO (normalnie otwarty) lub NC (normalnie zamknięty)
• Obiekt statusu: opcjonalnie
• Opóźnienia: regulowane czasy zwłoki załączenia (ON) i wyłączenia (OFF)
• Logika: wybieralna operacja AND/OR dla dwóch obiektów komunikacyjnych
• Zachowanie przy zaniku i powrocie magistrali: wybieralny stan przełączenia
• Tryb nocny (opcjonalnie): obiekt do czasowo ograniczonego załączenia wyjścia w nocy (np. oświetlenia)
• Czas załączenia (ON period): zmienny w trybie nocnym lub time switch mode
• Przedłużanie czasu ON: wybieralne post-triggering (On period extension) w trybie zegara
• Ostrzeżenie przed wyłączeniem: wybieralny sygnał przez trzykrotne krótkie wyłączenie i załączenie (miganie) w trybie nocnym lub zegara

Funkcje dodatkowe

• Ręczne nadpisanie (manual override): dodatkowy obiekt komunikacyjny
• Sterowanie wymuszone (forced control): dodatkowy obiekt do włączenia lub wyłączenia w trybie wymuszonym
• Licznik godzin pracy: z monitorowaniem progu (threshold)
• Licznik cykli obciążenia: z monitorowaniem progu (threshold)

Sceny KNX

• Zintegrowane sterowanie scenami 8-bit
• Przypisanie do scen: wyjście można powiązać z maks. 8 scenami

Montaż i podłączenie

• Wykonanie do zabudowy: urządzenie jako built-in device do puszek UL/NEMA Junction Box.
• Przyłącze: gwint 1/2" umożliwia montaż na lub w puszce oraz przeprowadzenie przewodów funkcyjnych przez złącze gwintowane.
• Połączenie KNX: poprzez listwę zaciskową magistrali (wbudowane sprzęgło magistrali).

Podsumowanie

5WG1512-4CB23 (JB 512C23) to jednokanałowy aktor przełączający KNX z pływającym stykiem przekaźnikowym, przeznaczony do pracy przy AC 120…277 V oraz AC 347 V. Obsługuje obciążenia oświetleniowe typu pojemnościowe, w tym świetlówki zgodnie z DIN EN 60669-1: 20 AX (200 µF) dla AC 120/277 V oraz 15 AX (200 µF) dla AC 347 V. Funkcje GAMMA (tryby czasowe, logika AND/OR, tryb nocny, ostrzeganie miganiem), liczniki eksploatacyjne oraz sterowanie scenami 8-bit czynią go elastycznym rozwiązaniem do sterowania pojedynczym obwodem w systemie KNX.
