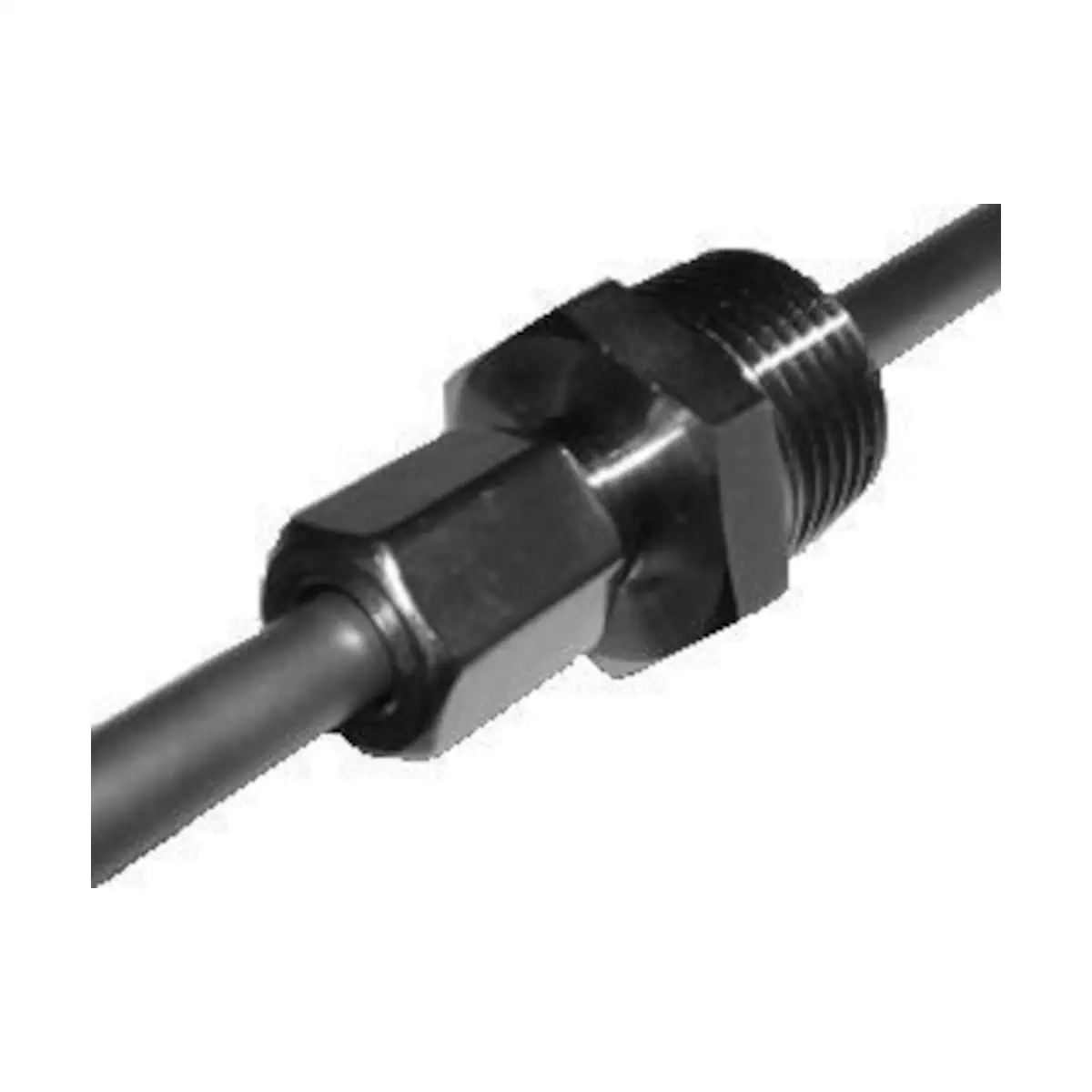

AQE2102 Złączka zaciskowa do QAE21.. do montażu bezpośredniego, nastawiana dł. zanurzenia, PN16

AQE2102 to złączka zaciskowa z nierdzewnej stali V4A (1.4571), stanowiąca wyposażenie dodatkowe do zanurzeniowych czujników temperatury Symaro QAE21... Umożliwia zamocowanie trzpienia czujnika w osłonie ochronnej lub łączniku gwintowanym rurociągu oraz nastawianie głębokości zanurzenia czujnika w wodzie w instalacjach ogrzewania, wentylacji i klimatyzacji.

Najważniejsze cechy

• Producent: Siemens
• Model: AQE2102
• Typ akcesorium: złączka zaciskowa do zanurzeniowych czujników temperatury Symaro QAE21..
• Zastosowanie: mocowanie trzpienia czujnika i regulacja jego głębokości zanurzenia w rurociągach i zasobnikach z wodą
• Materiał: stal nierdzewna V4A (1.4571)
• Ciśnienie nominalne: PN16
• Sposób uszczelnienia: połączenie uszczelniane na gwincie z użyciem materiału uszczelniającego
• Dostawa: wyposażenie dodatkowe – nie dostarczane w standardowej dostawie z czujnikami QAE21..

Zastosowanie

Złączka AQE2102 przeznaczona jest do stosowania z zanurzeniowymi czujnikami temperatury QAE21.., które mierzą temperaturę wody w rurociągach i zasobnikach w instalacjach ogrzewania, wentylacji i klimatyzacji. Stosuje się ją w szczególności do:

• montażu trzpienia czujnika w osłonie ochronnej lub łączniku gwintowanym wspawanym w rurociąg,
• ustawiania wymaganej głębokości zanurzenia czujnika w medium, zgodnie z potrzebami regulacji i pomiaru,
• zastosowań w odcinkach instalacji o ciśnieniu nominalnym do PN16.

Budowa

Złączka zaciskowa AQE2102 jest elementem mechanicznym montowanym na trzpieniu zanurzeniowego czujnika temperatury. Składa się z:

• korpusu i nakrętki zaciskowej wykonanych z nierdzewnej stali V4A (1.4571),
• połączenia gwintowanego, które uszczelniane jest z wykorzystaniem materiału uszczelniającego,
• części zaciskowej, która obejmuje trzpień czujnika QAE21.. i umożliwia jego stabilne unieruchomienie.

Zastosowanie złączki AQE2102 pozwala na nastawianą (regulowaną) głębokość zanurzenia trzpienia czujnika w medium, co jest wskazane w dokumentacji jako „Nastawiana głębokość zanurzenia: ze złączką zaciskową AQE2102”.

Montaż

• Mocowanie na trzpieniu czujnika: AQE2102 montuje się bezpośrednio na trzpieniu zanurzeniowego czujnika temperatury QAE21.. zgodnie z instrukcją nadrukowaną na opakowaniu.
• Pierwszy montaż: obrócić nakrętkę złączki o ok. 1½ obrotu, aż do wyczuwalnego silnego oporu, następnie lekko poluzować nakrętkę i dokręcić ją jeszcze o ok. ¼ obrotu.
• Montaż ponowny lub przy wstępnie zamocowanej złączce: przykręcić nakrętkę ręcznie do oporu, a następnie dokręcić ją kluczem jeszcze o ok. ¼ obrotu.

Dane techniczne

• Oznaczenie typu: AQE2102
• Rodzaj akcesorium: złączka zaciskowa do czujników zanurzeniowych
• Materiał: stal nierdzewna V4A (1.4571)
• Ciśnienie nominalne: PN16
• Sposób uszczelnienia: na gwincie, z zastosowaniem materiału uszczelniającego
• Głębokość zanurzenia czujnika: nastawiana za pomocą złączki (brak stałej wartości katalogowej)

Podsumowanie

Siemens AQE2102 to dedykowana złączka zaciskowa z nierdzewnej stali V4A (1.4571), przeznaczona do zanurzeniowych czujników temperatury Symaro QAE21... Umożliwia regulację głębokości zanurzenia trzpienia czujnika oraz jego pewne zamocowanie w połączeniu gwintowanym instalacji wodnej o ciśnieniu nominalnym do PN16, stanowiąc praktyczne wyposażenie dodatkowe do precyzyjnych pomiarów temperatury w rurociągach i zasobnikach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem montażowym przeznaczonym do stosowania wyłącznie zgodnie z dokumentacją producenta, jako złączka zaciskowa AQE2102 do czujników zanurzeniowych temperatury.
• Montaż powinien być wykonywany przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz wymaganiami instalacji.
• Przed montażem należy upewnić się, że produkt jest kompatybilny z zastosowanym czujnikiem i miejscem instalacji.
• Złączkę należy montować zgodnie z instrukcją producenta. Przy pierwszym montażu nakrętkę należy obrócić o około 1½ obrotu aż do wyczuwalnego silnego oporu, następnie lekko poluzować i dokręcić jeszcze o ¼ obrotu. Przy ponownym montażu lub gdy złączka była wcześniej zamocowana, nakrętkę należy dokręcić ręcznie do oporu, a następnie kluczem jeszcze o ¼ obrotu.
• Nieprawidłowy montaż lub niewłaściwe dokręcenie złączki może spowodować nieprawidłowe osadzenie czujnika, nieszczelność połączenia lub błędny pomiar temperatury.
• W połączeniach gwintowanych uszczelnianych na gwincie należy stosować odpowiedni materiał uszczelniający, np. konopie, taśmę teflonową lub materiał równoważny, zgodnie z dokumentacją producenta.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach pracy instalacji. Złączka zaciskowa AQE2102 ma ciśnienie nominalne PN16.
• Podczas montażu należy zachować ostrożność ze względu na możliwość kontaktu z gorącym czynnikiem instalacyjnym, gorącymi powierzchniami lub elementami pod ciśnieniem.
• Nie należy stosować uszkodzonego produktu ani dokonywać jego przeróbek mechanicznych.
• Po zakończeniu eksploatacji produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpowiednich strumieni odpadów i materiałów technicznych.
