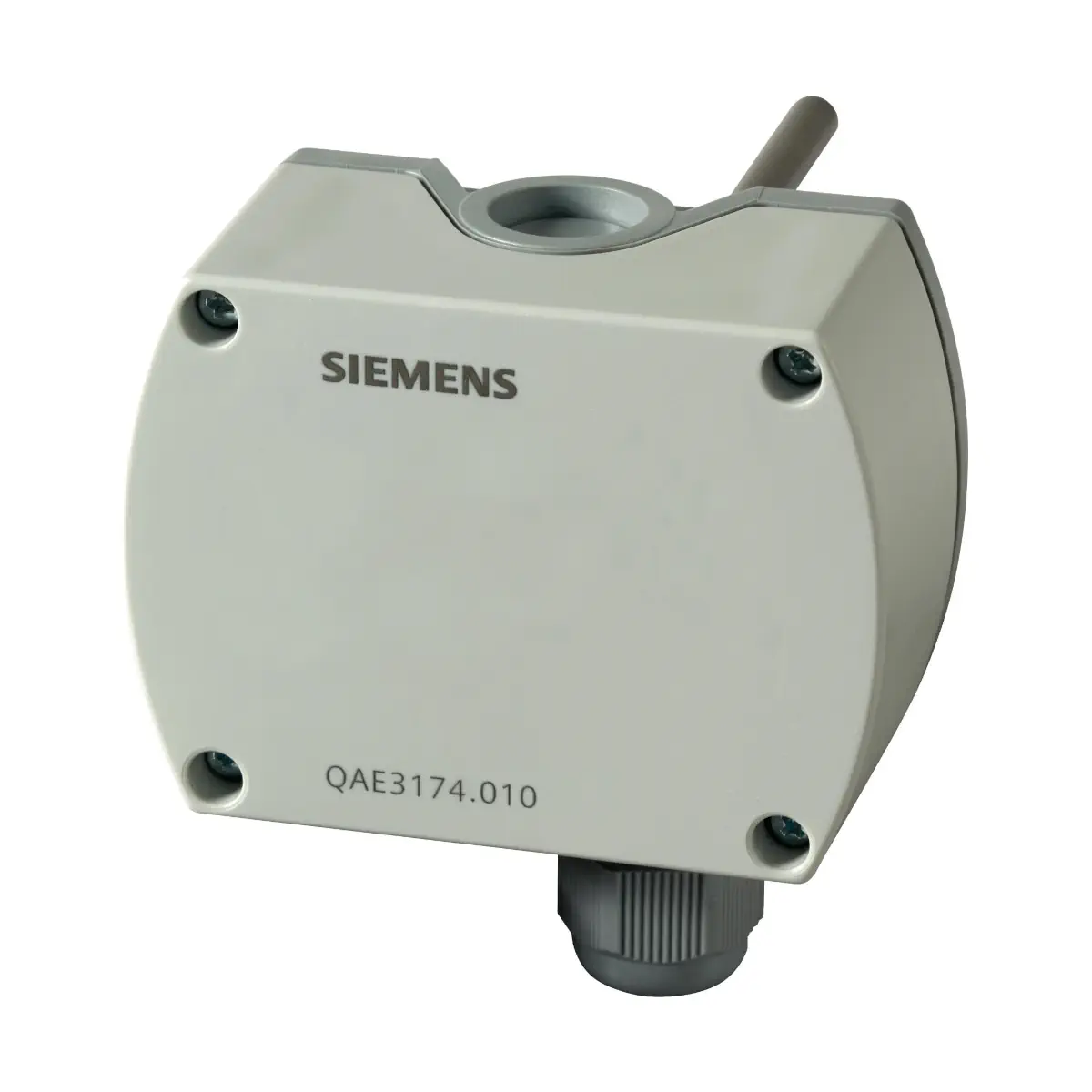

QAE3174.010 Zanurzeniowy czujnik temperatury, 4..20mA, Pt1000 klasa A, 0..70°C lub -40..120°C, IP65, długość zanurzenia 100mm, bez osłony

QAE3174.010 to aktywny zanurzeniowy czujnik temperatury Siemens z serii Symaro™, przeznaczony do pomiaru temperatury wody w rurociągach i zbiornikach w instalacjach wentylacji i klimatyzacji. Zasilany napięciem DC 13,5…35 V, generuje liniowy sygnał wyjściowy 4…20 mA. Czujnik ma długość zanurzeniową 100 mm i jest dostarczany z obejmą do kieszeni ochronnej (kieszeń ochronna jest wymagana i nie jest elementem dostawy standardowej).

Najważniejsze cechy

• Producent: Siemens
• Model: QAE3174.010
• Typ: aktywny czujnik temperatury zanurzeniowy (woda w rurociągach i zbiornikach)
• Zasilanie: DC 13,5…35 V (alternatywnie: DC 24 V class 2 – US)
• Sygnał wyjściowy: 4…20 mA, liniowy
• Zakres pomiarowy (wybierany zworką): 0…70°C (R1) lub -40…+120°C (R2 – nastawa fabryczna)
• Długość zanurzeniowa: 100 mm
• Element pomiarowy: Pt 1000, klasa A wg DIN EN 60751
• Stopień ochrony obudowy: IP65
• Dławik kablowy: M16×1,5 (w komplecie)
• Wykonanie: 2-częściowa obudowa (podstawa + przykręcana pokrywa), sztywne połączenie pręta zanurzeniowego z obudową
• Wyświetlany pomiar: temperatura w °C lub °F (wybór zworką)

Zastosowanie

Czujnik QAE3174.010 stosuje się w instalacjach wentylacyjnych i klimatyzacyjnych do:

• regulacji lub ograniczania temperatury zasilania (flow temperature),
• ograniczania temperatury powrotu,
• regulacji temperatury ciepłej wody użytkowej (DHW).

Funkcje i działanie

Czujnik mierzy temperaturę medium za pomocą elementu pomiarowego, którego rezystancja zmienia się wraz z temperaturą. Zmiana ta jest przetwarzana na sygnał 4…20 mA, odpowiadający wybranemu zakresowi pomiarowemu.

Wybór zakresu i jednostki (zworka)

• Zakres temperatury: R1 = 0…70°C, R2 = -40…+120°C (nastawa fabryczna).
• Jednostka na wyświetlaczu: °C (nastawa fabryczna) lub °F.
• Funkcja testowa: aktywowana pozycją zworki – na wyjściu pojawiają się wartości zgodne z funkcją testową.

Sygnalizacja uszkodzenia

• W przypadku błędu sygnał wyjściowy osiąga 4 mA po 60 s.
• Na wyświetlaczu LCD pojawia się komunikat FAIL.

Podłączenie elektryczne i okablowanie

• Zaciski: G1 – zasilanie DC 13,5…35 V, I1 – wyjście sygnału 4…20 mA.
• Przyłącza: zaciski śrubowe: 1 × 2,5 mm² lub 2 × 1,5 mm².
• Dławik kablowy (w zestawie): M16×1,5.
• Zalecenia EMC: w środowiskach narażonych na zakłócenia stosować przewody ekranowane; dla linii zasilania wtórnego i linii sygnałowych wymagane są przewody typu skrętka.
• Długości przewodów sygnałowych: zgodnie z kartą urządzenia, które odbiera sygnał 4…20 mA.

Dane techniczne

• Napięcie pracy: DC 13,5…35 V (lub DC 24 V class 2 – US)
• Pobór mocy: < 0,7 W
• Sygnał wyjściowy: 4…20 mA, liniowy (dla zakresu -40…+120°C – fabrycznie lub 0…70°C)
• Zakres pomiarowy: -40…+120°C (R2) lub 0…70°C (R1)
• Dokładność pomiaru:
  • w zakresie 15…30°C: ±0,2 K
  • w zakresie 0…70°C: ±1 K
  • w zakresie -40…+120°C: ±1,4 K
• Stała czasowa: z kieszenią 30 s (przy 2 m/s), bez kieszeni 8 s (przy 2 m/s)
• Długość zanurzeniowa: 100 mm
• Ciśnienie nominalne: PN 16
• Stopień ochrony: IP65 (wg EN 60529)
• Klasa ochrony: III (wg EN 60730-1)
• Temperatura otoczenia (praca): obudowa -40…+70°C (bez LCD), czytelność LCD: -25…+70°C
• Wilgotność (praca): 5…95% r.h.
• Materiały:
  • podstawa: poliwęglan, RAL 7001 (silver-grey)
  • pokrywa: poliwęglan, RAL 7035 (light-grey)
  • pręt zanurzeniowy: stal nierdzewna 1.4571 (wg DIN 17 440)
• Masa z opakowaniem: ok. 181 g
• SSN: S55720-S537

Montaż

• Wymagana kieszeń ochronna (nie jest dostarczana standardowo).
• Czujnik montować tak, aby przewód nie wchodził do obudowy od góry.
• Minimalna wymagana głębokość zanurzenia dla wszystkich typów: co najmniej 60 mm.
• Nie przykrywać czujnika izolacją (lagging).
• Zalecany montaż w kolanie tak, aby pręt/kieszeń była skierowana w kierunku przepływu i w miejscu dobrze wymieszanego medium.
• Dla regulacji temperatury zasilania (ogrzewanie): montaż bezpośrednio za pompą, jeśli pompa jest na zasilaniu, lub 1,5…2 m za zaworem mieszającym, jeśli pompa jest na powrocie.
• Dla ograniczania temperatury powrotu: montaż na powrocie w miejscu zapewniającym poprawny odczyt.
• Do montażu należy wspawać w rurociąg mufę gwintowaną lub trójnik G 1/2.
• W przypadku króćców gwintowanych G 1/2 bez uszczelnienia stosować środki uszczelniające (np. pakuły, taśma teflonowa lub podobne).
• Podczas montażu upewnić się, że pokrywa obudowy jest założona na odpowiednią podstawę (zgodny nadruk) – w przeciwnym razie dokładność może ulec pogorszeniu.

Akcesoria (opcjonalne)

• Złączka zaciskowa (compression fitting): AQE2102 (V4A 1.4571, PN 16)
• Kieszeń ochronna 100 mm (mosiądz CuZn37, PN 10): ALT-SB100
• Kieszeń ochronna 100 mm (V4A 1.4571, PN 16): ALT-SS100
• Kieszeń ochronna 100 mm (V4A 1.4571, PN 40, z kołnierzem pod uszczelkę płaską): ALT-SSF100

Podsumowanie

Siemens QAE3174.010 to solidny czujnik zanurzeniowy z wyjściem 4…20 mA i zasilaniem DC 13,5…35 V, przeznaczony do precyzyjnego pomiaru temperatury wody w instalacjach HVAC. Dzięki wyborowi zakresu 0…70°C lub -40…+120°C, obudowie IP65 oraz długości zanurzeniowej 100 mm sprawdzi się w typowych aplikacjach kontroli temperatury zasilania/powrotu oraz DHW.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAE3174.010 posiada oznaczenie CE oraz UKCA.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako sprzęt elektroniczny zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Czujnik jest przeznaczony do pomiaru temperatury wody w rurach i zbiornikach, w instalacjach wentylacyjnych i klimatyzacyjnych.
• Urządzenie elektryczne klasy ochronności III, stopień ochrony obudowy IP65. Zasilanie wyłącznie napięciem DC 13,5...35 V.
• Zasilanie czujnika musi być realizowane z transformatora SELV z oddzielnymi uzwojeniami do pracy 100% lub ze źródła z ograniczeniem prądu maks. 10 A. Zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta. Wyjście sygnałowe czujnika: 4...20 mA.
• W środowiskach narażonych na zakłócenia EMC należy stosować przewody ekranowane. Dla linii zasilających i sygnałowych wymagane są przewody typu skrętka.
• Produkt QAE3174.010 wymaga zastosowania osłony zanurzeniowej (protection pocket), która nie jest dołączona do zestawu standardowego.
• Przy ciśnieniu nominalnym przekraczającym PN10 należy stosować osłony zanurzeniowe ze stali nierdzewnej (V4A).
• Montaż należy wykonać tak, aby przewód nie wchodził do obudowy od góry. Niedopuszczalne są pozycje montażowe pokazane przez producenta jako zabronione.
• Minimalna długość zanurzenia podczas montażu musi wynosić 60 mm. Czujnika nie wolno przykrywać izolacją.
• W celu montażu w rurociągu należy zastosować przyłącze gwintowane lub trójnik G 1/2. W przypadku wersji z nieuszczelniającym nyplem gwintowanym G 1/2 należy użyć odpowiedniego materiału uszczelniającego do połączeń gwintowanych, np. konopi lub taśmy teflonowej.
• Podczas montażu należy upewnić się, że pokrywa obudowy jest zamontowana na odpowiadającej jej podstawie (ten sam numer nadrukowany na obu częściach). W przeciwnym razie dokładność pomiaru może zostać pogorszona.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura pracy obudowy od -40 do +70°C, wilgotność 5...95% r.h.; podczas transportu od -25 do +70°C, wilgotność poniżej 95% r.h.
