QAE26.90 Zanurzeniowy czujnik temperatury, LG-Ni1000, -50..+180 [°C], długość zanurzenia 65 [mm], PN16

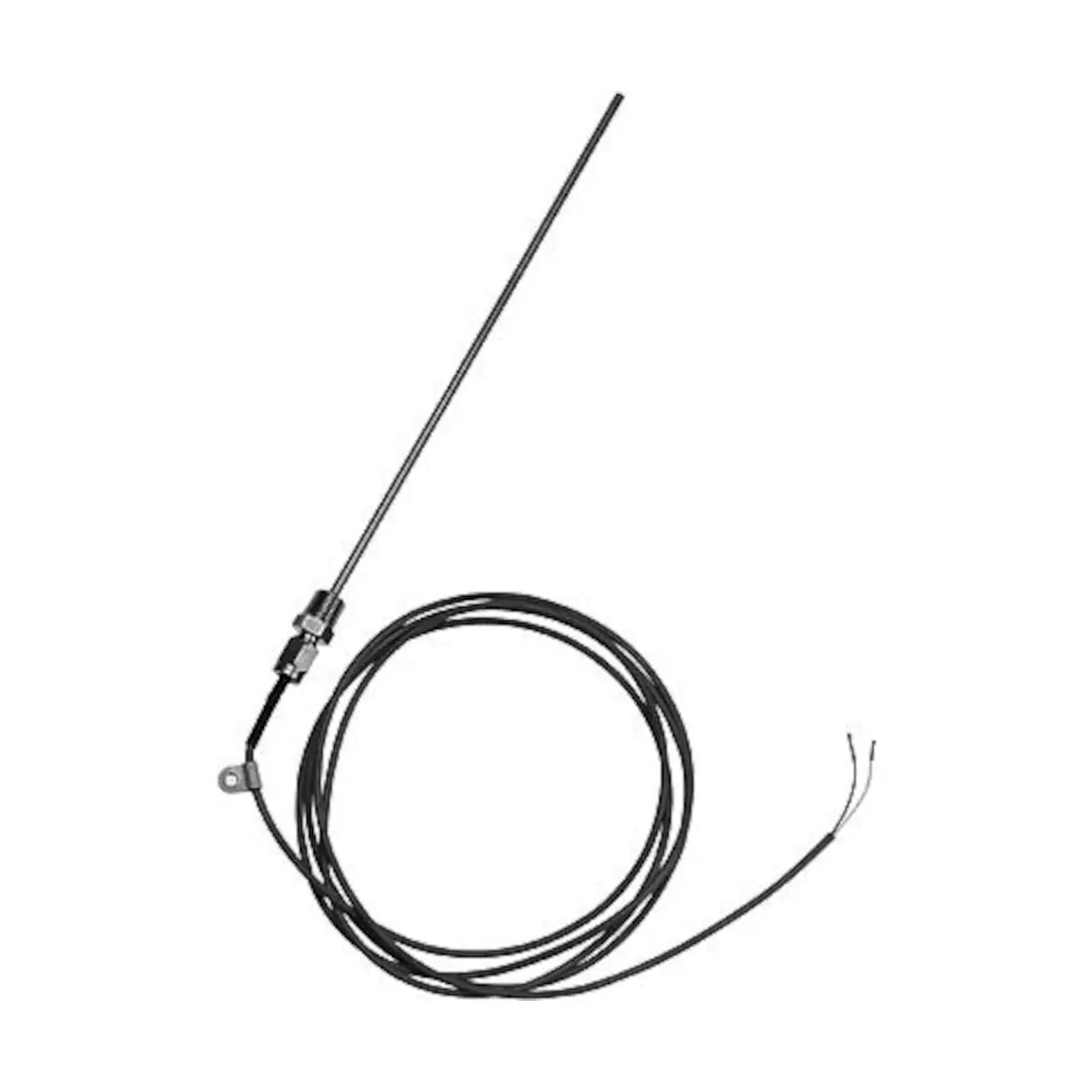

QAE26.90 to zanurzeniowy czujnik temperatury firmy Siemens z elementem pomiarowym LG-Ni 1000, przeznaczony do pomiaru temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik oferuje szeroki zakres pomiarowy -50...+180 °C, stalowy trzpień zanurzeniowy z przyłączem R¼, PN40 oraz fabrycznie zamocowany, 2‑metrowy silikonowy przewód przyłączeniowy.

Najważniejsze cechy

• Producent: Siemens
• Model: QAE26.90
• Typ: zanurzeniowy czujnik temperatury z pasywnym elementem LG-Ni 1000
• Zastosowanie: pomiar temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zakres pomiarowy: -50...+180 °C
• Element pomiarowy: LG-Ni 1000 (czujnik rezystancyjny)
• Stała czasowa: <2,5 s
• Ciśnienie nominalne: PN40
• Długość montażu trzpienia: 65 mm
• Użyteczna długość czujnika: 15 mm
• Przyłącze do rurociągu: złączka gwintowana R¼ (uszczelnienie na gwincie)
• Stopień ochrony obudowy: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Długość przewodu przyłączeniowego: 2,0 m
• Budowa przewodu: 2‑żyłowy, przekrój żyły 0,14 mm²
• Materiał przewodu: silikon
• Dopuszczalna temperatura przewodu: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: <95% r.h.
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Masa (z opakowaniem): 0,074 kg

Zastosowanie

Czujnik QAE26.90 przeznaczony jest do pomiaru temperatury czynnika w rurociągach instalacji HVAC. Stosuje się go w szczególności do:

• pomiaru temperatury zasilania w instalacjach grzewczych i chłodniczych,
• pomiaru temperatury powrotu z obiegów grzewczych i klimatyzacyjnych,
• zastosowań w układach automatyki budynkowej, gdzie wymagany jest sygnał czujnika LG-Ni 1000.

Może współpracować ze wszystkimi systemami i urządzeniami, które akceptują pasywny sygnał wyjściowy czujnika LG-Ni 1000 (np. regulatory i sterowniki wyposażone w odpowiednie wejścia pomiarowe).

Funkcje i działanie

Element pomiarowy LG-Ni 1000

• Czujnik mierzy temperaturę czynnika za pomocą elementu rezystancyjnego LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury.
• Sygnał pomiarowy jest pasywny – regulator odczytuje wartość rezystancji i na tej podstawie wyznacza temperaturę.
• Charakterystyka rezystancja/temperatura oraz dokładność pomiaru przedstawione są na wykresach w dokumentacji technicznej producenta.

Konstrukcja mechaniczna

• Stalowy trzpień zanurzeniowy ze stali nierdzewnej 1.4571 (V4A) zapewnia odporność na warunki pracy w instalacjach wodnych i grzewczych.
• Element pomiarowy umieszczony jest na końcu trzpienia, co umożliwia wiarygodny pomiar temperatury medium.
• Przyłącze czujnika stanowi złączka gwintowana R¼ z uszczelnieniem na gwincie, przeznaczona do montażu bezpośrednio w rurociągu.
• Przewód przyłączeniowy jest fabrycznie zamocowany do trzpienia pomiarowego za pomocą zaciśniętej tulei o długości ok. 30 mm.

Połączenie elektryczne

• Kabel podłączeniowy: 2‑żyłowy, przekrój żył 0,14 mm², długość 2,0 m, izolacja silikonowa.
• Przewody podłączeniowe są zamienialne – brak wymogu zachowania biegunowości przy podłączaniu do regulatora.
• Dopuszczalne długości przewodów w instalacji zależą od typu regulatora; szczegółowe informacje podano w kartach katalogowych poszczególnych regulatorów.

Montaż i instalacja

• Czujnik montuje się w rurociągu poprzez wspawany trójnik lub łącznik gwintowany z gwintem rurowym cylindrycznym z uszczelnieniem na gwincie (Rp¼).
• Trzpień zanurzeniowy powinien być skierowany przeciwnie do kierunku przepływu czynnika w rurociągu.
• Dla zapewnienia prawidłowego pomiaru temperatury minimalna długość zanurzenia czujnika QAE26.90 musi wynosić co najmniej 15 mm.
• W razie potrzeby przedłużenia przewodu dopuszcza się zastosowanie kostki elektrycznej.

Dane techniczne

• Model: QAE26.90
• Zakres pomiarowy: -50...+180 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: <2,5 s
• Długość montażu trzpienia: 65 mm
• Użyteczna długość czujnika: 15 mm
• Ciśnienie nominalne: PN40
• Stopień ochrony obudowy: IP64 (EN 60529)
• Klasa bezpieczeństwa: III (EN 60730-1)
• Przyłącze mechaniczne: złączka gwintowana R¼, uszczelnienie na gwincie
• Kabel przyłączeniowy: 2‑żyłowy, dł. 2,0 m, przekrój 0,14 mm²
• Materiał kabla: silikon
• Dopuszczalna temperatura kabla: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: <95% r.h.
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 (V4A)
• Złączka gwintowana: mosiądz niklowany
• Zgodność UE (CE): zgodnie z deklaracją zgodności UE producenta
• Deklaracja środowiskowa produktu: zawiera m.in. informacje o zgodności z RoHS, składzie materiałowym, opakowaniu, wpływie na środowisko i utylizacji
• Masa (z opakowaniem): 0,074 kg

Podsumowanie

Siemens QAE26.90 to kompaktowy zanurzeniowy czujnik temperatury LG-Ni 1000 o zakresie -50...+180 °C, przeznaczony do pracy w instalacjach PN40. Stalowy trzpień zanurzeniowy, przyłącze R¼, szybka odpowiedź (<2,5 s) oraz silikonowy przewód o długości 2 m czynią go praktycznym rozwiązaniem do pomiaru temperatury zasilania i powrotu w nowoczesnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, współpracującym z regulatorami wyposażonymi w wejście dla czujnika LG-Ni 1000.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż i instalację należy wykonywać zgodnie z dokumentacją producenta.
• Czujnik jest przeznaczony do pomiaru temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie zgodnie z przeznaczeniem.
• Produkt należy montować w rurociągu z zastosowaniem wspawanego trójnika lub łącznika gwintowanego z gwintem rurowym cylindrycznym Rp¼ oraz uszczelnieniem na gwincie.
• Podczas montażu czujnik powinien być ustawiony tak, aby trzpień zanurzeniowy był skierowany przeciwnie do kierunku przepływu czynnika.
• Aby zapewnić prawidłowy pomiar temperatury, minimalna długość zanurzenia dla modelu QAE26.90 musi wynosić co najmniej 15 mm.
• Nie przekraczać dopuszczalnego zakresu pomiarowego i temperatury pracy kabla dla modelu QAE26.90: od -50 °C do +180 °C.
• Produkt przeznaczony do pracy przy dopuszczalnej wilgotności poniżej 95% r.h. oraz z zachowaniem stopnia ochrony obudowy IP64.
• W przypadku konieczności przedłużenia kabla należy zastosować kostkę elektryczną. Dopuszczalne długości przewodów zależą od typu regulatora i należy je sprawdzić w dokumentacji urządzenia współpracującego.
• Produkt jest czujnikiem pasywnym z elementem pomiarowym LG-Ni 1000 i powinien być podłączany wyłącznie do systemów lub urządzeń przystosowanych do współpracy z takim sygnałem wejściowym.
