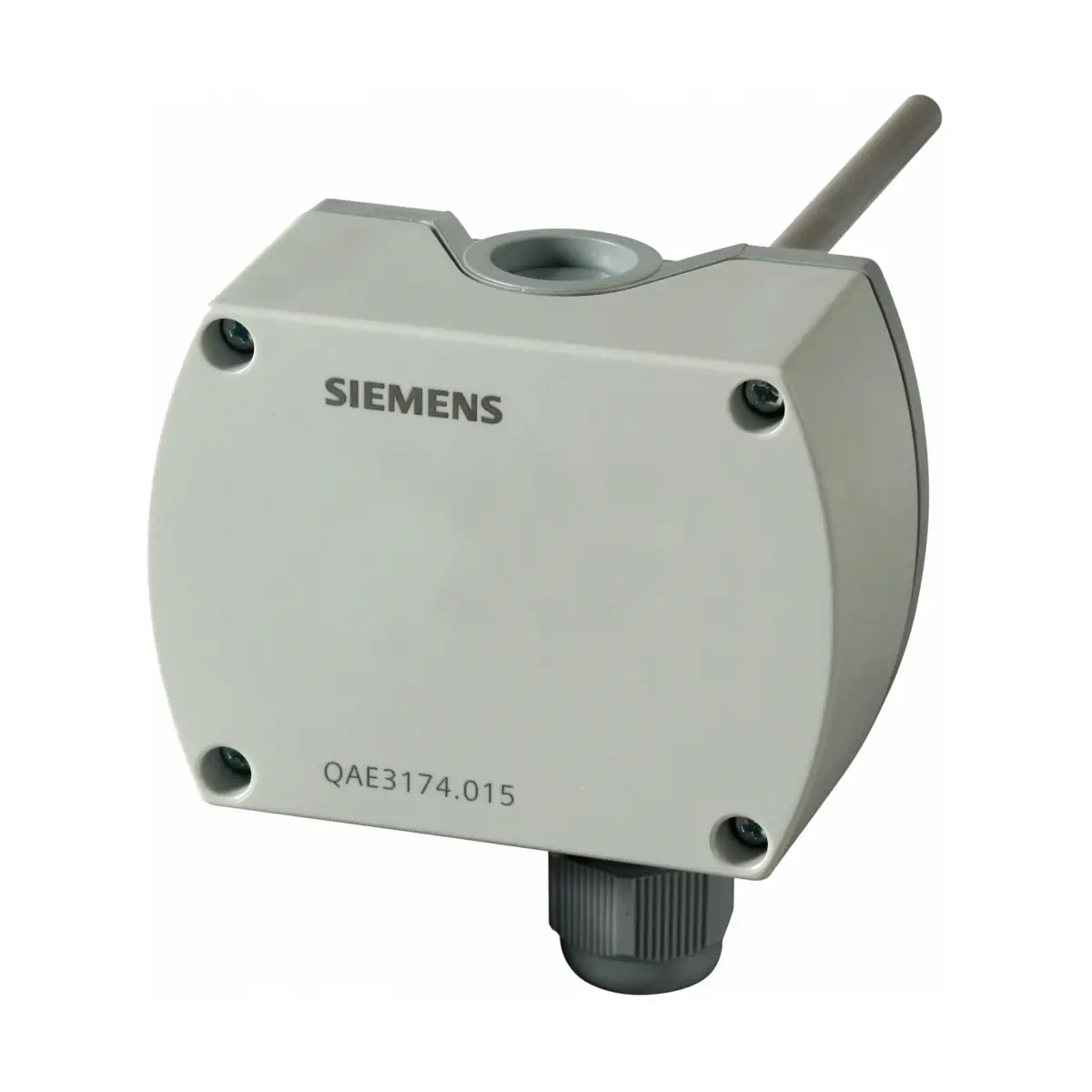

QAE3174.015 Zanurzeniowy czujnik temperatury, 4..20mA, Pt1000 klasa A, 0..70°C lub -40..120°C, IP65, długość zanurzenia 150mm, bez osłony

QAE3174.015 to aktywny zanurzeniowy czujnik temperatury Siemens z rodziny Symaro™, przeznaczony do pomiaru temperatury wody w rurociągach i zbiornikach w instalacjach wentylacji i klimatyzacji. Czujnik zasilany jest napięciem DC 13.5…35 V i generuje liniowy sygnał wyjściowy 4…20 mA odpowiadający wybranemu zakresowi pomiarowemu. Wersja .015 ma długość zanurzenia 150 mm i jest dostarczana z obejmą do kieszeni ochronnej (kieszeń ochronna jest wymagana i nie znajduje się w dostawie standardowej).

Najważniejsze cechy

• Producent: Siemens
• Model: QAE3174.015
• SSN (nr katalogowy): S55720-S538
• Typ: aktywny czujnik temperatury zanurzeniowy (do wody w rurach i zbiornikach)
• Zasilanie: DC 13.5…35 V (alternatywnie: DC 24 V class 2 – US)
• Sygnał wyjściowy: 4…20 mA (liniowy)
• Zakres pomiarowy (wybierany na czujniku): 0…70 °C (R1) lub -40…+120 °C (R2 – nastawa fabryczna)
• Długość zanurzenia: 150 mm
• Stopień ochrony obudowy: IP65
• Obejma do kieszeni ochronnej: w komplecie
• Wymagana kieszeń ochronna: tak (nie jest dołączona standardowo)

Zastosowanie

Czujnik QAE3174.015 stosowany jest w instalacjach wentylacji i klimatyzacji do:

• regulacji lub ograniczania temperatury zasilania (flow temperature),
• ograniczania temperatury powrotu,
• regulacji temperatury ciepłej wody użytkowej (DHW).

Funkcje i działanie

• Czujnik mierzy temperaturę medium za pomocą elementu pomiarowego, którego rezystancja zmienia się wraz z temperaturą.
• Sygnał jest przetwarzany na 4…20 mA, zgodnie z wybranym zakresem pomiarowym.
• Zakres temperatury wybiera się na czujniku za pomocą zworki (R1 lub R2).
• Możliwe jest uaktywnienie funkcji testowej zworką (czujnik podaje zdefiniowane wartości na wyjściu sygnałowym).
• W przypadku usterki sygnał wyjściowy osiąga 4 mA po 60 sekundach.

Podłączenie elektryczne

• Zaciski: G1 – zasilanie (DC 13.5…35 V), I1 – wyjście sygnału 4…20 mA
• Przyłącza elektryczne: zaciski śrubowe 1 × 2.5 mm² lub 2 × 1.5 mm²
• Dławik kablowy (w komplecie): M16 × 1.5
• Pobór mocy: < 0.7 W

Dane techniczne

• Element pomiarowy: Pt 1000, klasa A wg DIN EN 60 751
• Zakres pomiarowy: -40…+120 °C (R2 – fabrycznie) lub 0…70 °C (R1)
• Dokładność pomiaru:
  • ±0.2 K w zakresie 15…30 °C
  • ±1 K w zakresie 0…70 °C
  • ±1.4 K w zakresie -40…+120 °C
• Stała czasowa (przy 2 m/s): 30 s z kieszenią / 8 s bez kieszeni
• Ciśnienie nominalne: PN 16
• Stopień ochrony obudowy: IP65 wg EN 60529
• Klasa ochronności: III wg EN 60730-1
• Materiały:
  • podstawa: poliwęglan, RAL 7001 (silver-grey)
  • pokrywa: poliwęglan, RAL 7035 (light-grey)
  • pręt zanurzeniowy: stal nierdzewna 1.4571 (wg DIN 17 440)
• Masa (z opakowaniem): ok. 187 g

Montaż

• Kieszeń ochronna jest wymagana (brak w dostawie standardowej).
• Dla wszystkich zastosowań minimalna długość zanurzenia wynosi 60 mm.
• Czujnik należy montować w miejscu dobrze wymieszanego medium; zalecany montaż w kolanie tak, aby kieszeń/pręt był skierowany w kierunku przepływu.
• Nie montować tak, aby przewód wchodził do obudowy od góry.
• Czujnik nie może być przykryty izolacją (lagging).
• Do montażu w instalacji należy przygotować w rurze króciec gwintowany lub trójnik G 1/2.
• Jeśli ciśnienie nominalne instalacji przekracza PN10, wymagane są kieszenie ochronne ze stali nierdzewnej (V4A).

Akcesoria (opcjonalne, brak w komplecie)

• Złączka zaciskowa: AQE2102 (V4A 1.4571, PN 16)
• Kieszeń ochronna 150 mm (mosiądz, PN 10): ALT-SB150
• Kieszeń ochronna 150 mm (V4A 1.4571, PN 16): ALT-SS150
• Kieszeń ochronna 150 mm (V4A 1.4571, PN 40, kołnierz pod uszczelkę płaską): ALT-SSF150

Podsumowanie

Siemens QAE3174.015 to solidny, aktywny czujnik temperatury zanurzeniowy z wyjściem 4…20 mA, zasilany DC 13.5…35 V, przeznaczony do pomiaru temperatury wody w instalacjach HVAC. Dzięki możliwości wyboru zakresu 0…70 °C lub -40…+120 °C, obudowie IP65 oraz długości zanurzenia 150 mm sprawdza się w typowych aplikacjach kontroli temperatury zasilania, powrotu oraz c.w.u. (DHW).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt posiada oznaczenie UKCA.
• Produkt spełnia wymagania UL 873.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi, obowiązującymi przepisami.
• Czujnik temperatury zanurzeniowy przeznaczony jest do pomiaru temperatury wody w rurach i zbiornikach, w instalacjach wentylacyjnych i klimatyzacyjnych.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Urządzenie jest urządzeniem elektrycznym niskonapięciowym klasy ochronności III. Zasilanie wyłącznie napięciem DC 13,5...35 V lub DC 24 V class 2 (US).
• Zasilanie czujnika powinno być realizowane z transformatora SELV z oddzielnymi uzwojeniami, przystosowanego do pracy ciągłej 100%.
• Należy stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Podłączenie elektryczne należy wykonać prawidłowo, zgodnie z kartą katalogową urządzenia współpracującego z sygnałem 4...20 mA oraz z zachowaniem dopuszczalnych długości przewodów.
• W środowiskach narażonych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane. Dla linii zasilających i sygnałowych wymagane są przewody typu skrętka.
• Stopień ochrony obudowy IP65 jest zapewniony przy prawidłowym montażu, w tym właściwym wykonaniu wprowadzenia kabla przez dławik M16 x 1,5.
• Nie montować czujnika tak, aby kabel wchodził do obudowy od góry.
• Czujnik należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta.
• Minimalna długość zanurzenia dla modelu QAE3174.015 musi wynosić co najmniej 60 mm.
• Czujnik nie może być przykrywany izolacją termiczną.
• Do montażu wymagane jest wspawanie w rurę przyłącza gwintowanego lub trójnika G 1/2.
• Dla czujników z nieuszczelniającym nyplem gwintowanym G 1/2 należy stosować odpowiedni materiał uszczelniający połączenie gwintowane, np. konopie, taśmę teflonową lub równoważny środek.
• Model QAE3174.015 jest dostarczany z zaciskiem do tulei ochronnej; tuleja ochronna jest wymagana do montażu i nie jest dołączona w standardzie.
• Jeżeli ciśnienie nominalne instalacji przekracza PN10, należy stosować tuleje ochronne ze stali nierdzewnej (V4A).
• Nominalne ciśnienie pracy czujnika wynosi PN16. Nie stosować poza określonymi przez producenta parametrami pracy.
• Podczas montażu należy upewnić się, że pokrywa obudowy została założona na odpowiadającą jej podstawę z tym samym numerem nadrukowanym; w przeciwnym razie dokładność pomiaru może zostać pogorszona.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, z zachowaniem stopnia ochrony i dopuszczalnej wilgotności.
