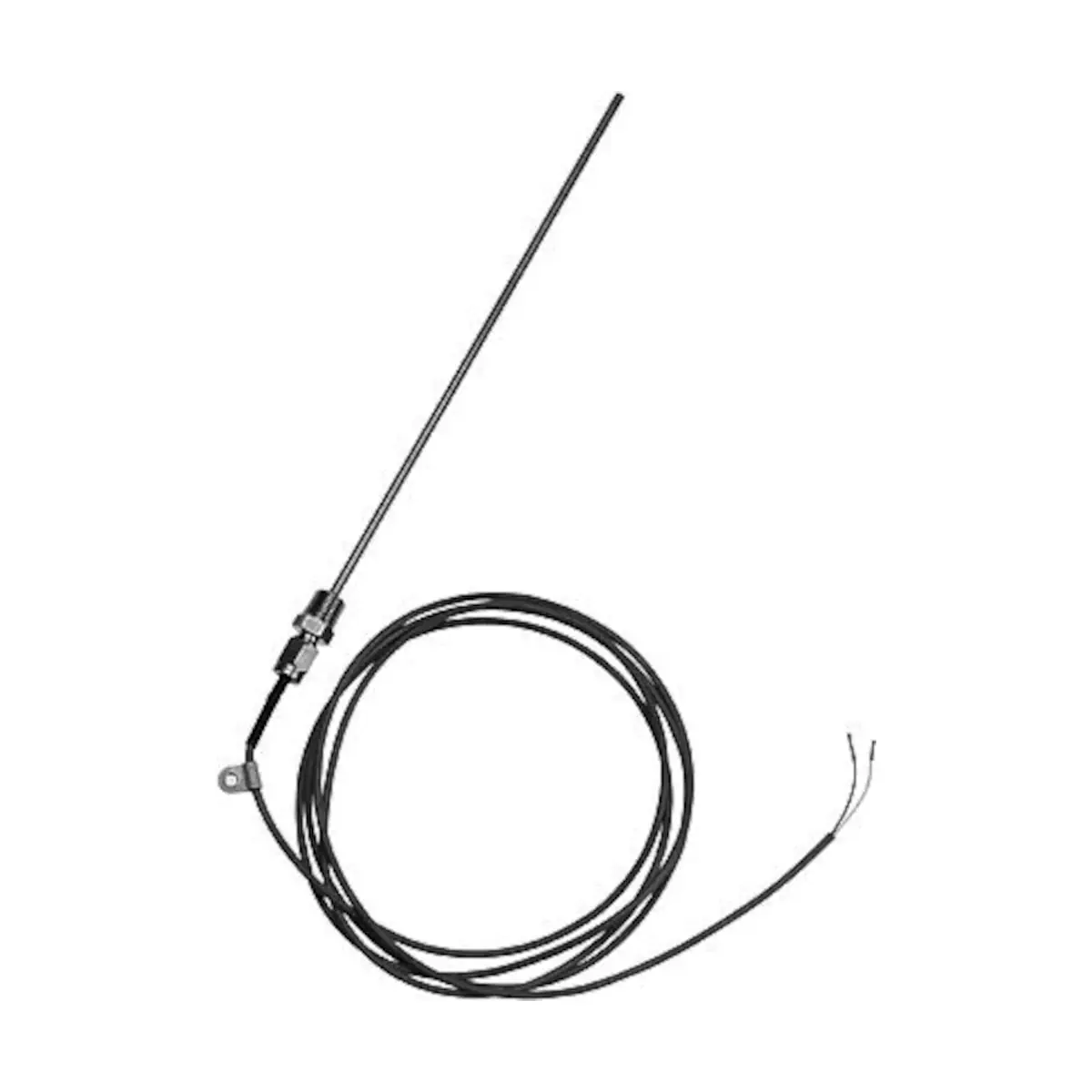

QAE26.93 Zanurzeniowy czujnik temperatury, LG-Ni1000, -50..+180 [°C], długość zanurzenia 240 [mm], PN16

QAE26.93 to zanurzeniowy czujnik temperatury firmy Siemens z elementem pomiarowym LG-Ni 1000, przeznaczony do pomiaru temperatury czynnika w rurociągach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik posiada zakres pomiarowy -50...+180 °C, długi trzpień zanurzeniowy 240 mm oraz 2‑metrowy przewód silikonowy, a jego przyłącze procesowe umożliwia pracę przy ciśnieniu nominalnym PN40.

Najważniejsze cechy

• Producent: Siemens
• Model: QAE26.93
• Typ: zanurzeniowy czujnik temperatury z rezystancyjnym elementem LG-Ni 1000
• Zastosowanie: pomiar temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zakres pomiarowy: -50...+180 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: < 2,5 s
• Długość montażu (trzpienia zanurzeniowego): 240 mm
• Użyteczna długość / minimalna długość zanurzenia: 15 mm
• Ciśnienie nominalne: PN40
• Stopień ochrony obudowy: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przewód podłączeniowy: 2‑żyłowy, silikonowy, długość 2,0 m, przekrój żyły 0,14 mm²
• Połączenie mechaniczne: złączka gwintowana R¼ z uszczelnieniem na gwincie
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Dopuszczalna temperatura kabla: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: < 95% r.h.
• Masa (z opakowaniem): 0,079 kg

Zastosowanie

Zanurzeniowy czujnik temperatury QAE26.93 stosowany jest do pomiaru temperatury zasilania lub temperatury powrotu czynnika w rurociągach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik montuje się w trójniku lub łączniku gwintowanym z gwintem rurowym cylindrycznym Rp¼, z uszczelnieniem na gwincie.

QAE26.93 może współpracować ze wszystkimi systemami i urządzeniami, do których można podłączyć pasywny sygnał wyjściowy czujnika LG-Ni 1000.

Funkcje i działanie

Zasada pomiaru

• Czujnik mierzy temperaturę czynnika za pomocą elementu pomiarowego, którego rezystancja zmienia się w funkcji temperatury.
• Element pomiarowy typu LG-Ni 1000 umieszczony jest na końcu trzpienia zanurzeniowego, dzięki czemu pomiar odbywa się bezpośrednio w strumieniu medium.
• Sygnał pomiarowy z czujnika (pasywny sygnał rezystancyjny) podłączany jest do odpowiedniego regulatora lub systemu automatyki.

Charakterystyka i dokładność

• Charakterystyka rezystancja–temperatura odpowiada elementowi LG-Ni 1000; dokładny przebieg przedstawiono na wykresie w dokumentacji producenta.
• Dokładność pomiaru określona jest w rozdziale „Działanie” karty katalogowej i zależy od temperatury mierzonego czynnika.
• Stała czasowa czujnika wynosi < 2,5 s.

Budowa

• Trzpień zanurzeniowy wykonany ze stali nierdzewnej 1.4571 (V4A).
• Gwintowane przyłącze procesowe ze złączką R¼ z uszczelnieniem na gwincie do montażu na rurociągu.
• Element pomiarowy umieszczony na końcu trzpienia zanurzeniowego.
• Fabrycznie zamocowany 2‑żyłowy przewód przyłączeniowy z izolacją silikonową.
• Przewód przymocowany do trzpienia pomiarowego za pomocą zaciśniętej tulei o długości ok. 30 mm.
• Złączka gwintowana wykonana z mosiądzu niklowanego.
• Stopień ochrony obudowy IP64 wg EN 60529.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: 2‑żyłowy, długość 2,0 m, przekrój żyły 0,14 mm², izolacja silikonowa.
• Przewody podłączeniowe są zamienialne, co oznacza brak wymogu zachowania polaryzacji.
• Czujnik dostarcza pasywny sygnał wyjściowy zgodny z charakterystyką LG-Ni 1000.
• Dopuszczalne całkowite długości przewodów w instalacji zależą od typu zastosowanego regulatora; szczegółowe informacje znajdują się w odpowiednich kartach katalogowych regulatorów.

Dane techniczne

• Zakres pomiarowy: -50...+180 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: < 2,5 s
• Długość montażu (trzpienia zanurzeniowego): 240 mm
• Użyteczna długość czujnika / minimalna długość zanurzenia: 15 mm
• Ciśnienie nominalne: PN40
• Stopień ochrony obudowy: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Połączenie mechaniczne: złączka gwintowana R¼ (uszczelnienie na gwincie)
• Przewód podłączeniowy: 2‑żyłowy, silikonowy, długość 2,0 m, przekrój żył 0,14 mm²
• Dopuszczalna temperatura kabla: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: < 95% r.h.
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Masa (z opakowaniem): 0,079 kg
• Zgodność EU (CE): zgodnie z deklaracją zgodności EU producenta.
• Deklaracja środowiskowa produktu: zawiera informacje dotyczące zgodnej środowiskowo konstrukcji produktu i oceny (m.in. zgodność z RoHS, skład materiałów, opakowanie, wpływ na środowisko i utylizację).

Montaż

• Do montażu czujnika w rurociągu należy wspawać trójnik lub zastosować łącznik gwintowany z gwintem rurowym cylindrycznym Rp¼ z uszczelnieniem na gwincie.
• Czujnik montuje się, wkręcając złączkę gwintowaną R¼ w przygotowany trójnik lub łącznik.
• Trzpień zanurzeniowy powinien być skierowany przeciwnie do kierunku przepływu czynnika.
• Aby zapewnić prawidłowy pomiar temperatury, minimalna długość zanurzenia trzpienia w medium musi wynosić co najmniej 15 mm.
• W razie potrzeby przedłużenia przewodu można zastosować kostkę elektryczną.

Podsumowanie

Siemens QAE26.93 to zanurzeniowy czujnik temperatury o zakresie -50...+180 °C i długości montażowej 240 mm, przystosowany do pracy przy ciśnieniu PN40 w rurociągach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Rezystancyjny element pomiarowy LG-Ni 1000, stała czasowa < 2,5 s, stopień ochrony IP64 oraz silikonowy przewód przyłączeniowy o dopuszczalnej temperaturze pracy -50...+180 °C zapewniają wiarygodny pomiar temperatury medium w szerokim zakresie zastosowań tych instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Czujnik jest przeznaczony do montażu w rurociągu z zastosowaniem wspawanego trójnika lub łącznika gwintowanego z gwintem rurowym cylindrycznym Rp¼, z uszczelnieniem na gwincie.
• Podczas montażu czujnik powinien być ustawiony tak, aby trzpień zanurzeniowy był skierowany przeciwnie do kierunku przepływu czynnika.
• Aby zapewnić prawidłowy pomiar temperatury, minimalna długość zanurzenia dla modelu QAE26.93 musi wynosić co najmniej 15 mm.
• W przypadku potrzeby przedłużenia kabla należy zastosować kostkę elektryczną.
• Dopuszczalna temperatura kabla dla modelu QAE26.93 wynosi od -50 do +180 °C.
• Produkt należy stosować wyłącznie w warunkach zgodnych z jego specyfikacją techniczną, w szczególności przy dopuszczalnej wilgotności poniżej 95% r.h. oraz stopniu ochrony IP64.
• Produkt jest czujnikiem pasywnym z elementem pomiarowym LG-Ni 1000 i powinien być podłączany wyłącznie do kompatybilnych systemów lub urządzeń przystosowanych do obsługi takiego sygnału.
