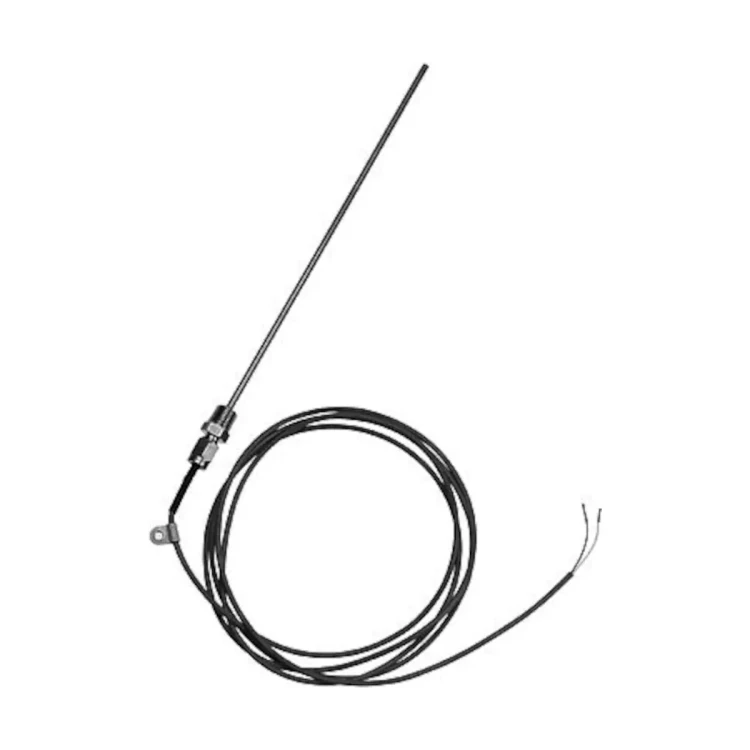

QAE26.91 Zanurzeniowy czujnik temperatury, LG-Ni1000, -50..+180 [°C], długość zanurzenia 125 [mm], PN16

QAE26.91 to zanurzeniowy czujnik temperatury z pasywnym elementem pomiarowym LG‑Ni 1000, przeznaczony do pomiaru temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik oferuje zakres pomiarowy −50...+180 °C, długość montażu 125 mm, dwumetrowy przewód silikonowy oraz przyłącze gwintowane R¼ z uszczelnieniem na gwincie, umożliwiające montaż w rurociągach o ciśnieniu nominalnym PN40.

Najważniejsze cechy

• Producent: Siemens
• Model: QAE26.91
• Typ: zanurzeniowy czujnik temperatury z pasywnym elementem LG‑Ni 1000
• Zastosowanie: pomiar temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zakres pomiarowy czujnika: −50...+180 °C
• Element pomiarowy: LG‑Ni 1000 (rezystancja zmieniająca się w funkcji temperatury)
• Stała czasowa: < 2,5 s
• Długość montażu (zanurzenia): 125 mm
• Minimalna długość zanurzenia zapewniająca poprawny pomiar: 15 mm
• Ciśnienie nominalne medium: PN40
• Stopień ochrony obudowy: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Kabel przyłączeniowy: 2‑żyłowy, silikonowy, długość 2,0 m
• Przekrój żył kabla: 0,14 mm²
• Dopuszczalna temperatura kabla: −50...+180 °C
• Przyłącze procesowe: złączka gwintowana R¼ (uszczelnienie na gwincie)
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Dopuszczalna wilgotność otoczenia: < 95 % r.h.
• Połączenie elektryczne: pasywne, 2‑przewodowe; przewody podłączeniowe są zamienialne
• Zgodność EU (CE): zgodnie z deklaracją zgodności EU
• Masa (z opakowaniem): ok. 0,074 kg

Zastosowanie

Czujnik temperatury QAE26.91 przeznaczony jest do pomiaru temperatury czynnika w rurociągach instalacji:

• grzewczych – pomiar temperatury zasilania i powrotu,
• wentylacyjnych,
• klimatyzacyjnych.

Może współpracować ze wszystkimi systemami i urządzeniami, które posiadają wejście na pasywny sygnał wyjściowy czujnika LG‑Ni 1000 (np. regulatory temperatury, sterowniki automatyki budynkowej).

Funkcje i działanie

Zasada pomiaru

• Element pomiarowy LG‑Ni 1000 zmienia swoją rezystancję w zależności od temperatury czynnika.
• Sygnał rezystancyjny z czujnika jest doprowadzany do odpowiedniego regulatora lub systemu automatyki.
• Charakterystyka rezystancja–temperatura oraz dokładność pomiaru określone są dla elementu LG‑Ni 1000 (zgodnie z wykresami w dokumentacji technicznej).

Szybka odpowiedź temperaturowa

• Stała czasowa < 2,5 s umożliwia szybkie odwzorowanie zmian temperatury czynnika w rurociągu.
• Długość montażu 125 mm oraz minimalna głębokość zanurzenia 15 mm zapewniają prawidłowy kontakt elementu pomiarowego z medium.

Połączenie elektryczne

• Czujnik ma 2‑żyłowy przewód przyłączeniowy o długości 2,0 m i przekroju 0,14 mm².
• Przewody podłączeniowe są zamienialne, co upraszcza podłączenie do regulatora.
• Jako czujnik pasywny nie wymaga zasilania – współpracuje z wejściami pomiarowymi przystosowanymi do elementu LG‑Ni 1000.

Odporność mechaniczna i środowiskowa

• Trzpień zanurzeniowy wykonany jest ze stali nierdzewnej 1.4571 (V4A), a złączka gwintowana z mosiądzu niklowanego.
• Przyłącze procesowe R¼ z uszczelnieniem na gwincie umożliwia montaż w rurociągach o ciśnieniu do PN40.
• Stopień ochrony IP64 wg EN 60529 chroni czujnik przed wnikaniem pyłu i wody w typowych warunkach pracy na rurociągach instalacyjnych.
• Dopuszczalna wilgotność otoczenia wynosi < 95 % r.h.
• Silikonowy przewód przyłączeniowy jest przystosowany do pracy w szerokim zakresie temperatur: −50...+180 °C.

Dane techniczne

• Oznaczenie typu: QAE26.91
• Zakres pomiarowy: −50...+180 °C
• Element pomiarowy: LG‑Ni 1000
• Stała czasowa: < 2,5 s
• Długość montażu (zanurzenia): 125 mm
• Użyteczna długość czujnika (minimalne zanurzenie): 15 mm
• Ciśnienie nominalne: PN40
• Stopień ochrony: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Dopuszczalna wilgotność otoczenia: < 95 % r.h.
• Kabel przyłączeniowy: 2‑żyłowy, silikonowy
• Długość kabla: 2,0 m
• Przekrój żył kabla: 0,14 mm²
• Dopuszczalna temperatura kabla: −50...+180 °C
• Przyłącze procesowe: złączka gwintowana R¼ (uszczelnienie na gwincie)
• Materiał trzpienia: stal nierdzewna 1.4571 (V4A)
• Materiał złączki: mosiądz niklowany
• Zgodność EU (CE): tak – zgodnie z deklaracją zgodności EU
• Masa (z opakowaniem): ok. 0,074 kg

Montaż

• Do montażu czujnika QAE26.91 w rurociągu należy wspawać trójnik lub łącznik gwintowany z gwintem rurowym cylindrycznym Rp¼ z uszczelnieniem na gwincie.
• Czujnik wkręca się do gniazda przyłącza za pomocą złączki R¼ (uszczelnienie realizowane jest na gwincie).
• Trzpień zanurzeniowy powinien być skierowany przeciwnie do kierunku przepływu czynnika, co zapewnia właściwy pomiar temperatury.
• Minimalna głębokość zanurzenia trzpienia w medium wynosi 15 mm; przy montażu należy zapewnić co najmniej taką długość zanurzenia.
• W razie potrzeby przedłużenia przewodu przyłączeniowego można zastosować kostkę elektryczną (listwę zaciskową) jako punkt łączeniowy.
• Należy stosować czujnik w instalacjach, w których ciśnienie robocze nie przekracza PN40 i zachowane są dopuszczalne parametry środowiskowe.

Podsumowanie

Siemens QAE26.91 to zanurzeniowy czujnik temperatury z elementem LG‑Ni 1000, przeznaczony do precyzyjnego pomiaru temperatury zasilania i powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Szeroki zakres pomiarowy −50...+180 °C, długa długość montażu 125 mm, krótka stała czasowa < 2,5 s, wysoki stopień ochrony IP64 oraz wytrzymała konstrukcja (stal nierdzewna 1.4571, mosiądz niklowany) sprawiają, że model ten jest odpowiednim wyborem do zastosowań wymagających niezawodnego zanurzeniowego pomiaru temperatury w rurociągach do PN40.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż należy wykonywać zgodnie z dokumentacją producenta. Czujnik przeznaczony jest do pomiaru temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Czujnik należy montować w rurociągu z zastosowaniem wspawanego trójnika lub łącznika gwintowanego z gwintem rurowym cylindrycznym Rp¼, z uszczelnieniem na gwincie.
• Podczas montażu czujnik powinien być ustawiony tak, aby trzpień zanurzeniowy był skierowany przeciwnie do kierunku przepływu czynnika. Nieprawidłowy montaż może powodować błędny pomiar temperatury.
• Aby zapewnić prawidłowy pomiar temperatury, minimalna długość zanurzenia dla modelu QAE26.91 musi wynosić co najmniej 15 mm.
• Produkt należy stosować wyłącznie w dopuszczalnym zakresie temperatur dla modelu QAE26.91: od -50 °C do +180 °C. Przekroczenie dopuszczalnych parametrów pracy może spowodować nieprawidłowe działanie lub uszkodzenie produktu.
• Dopuszczalna temperatura kabla dla modelu QAE26.91 wynosi od -50 °C do +180 °C. Nie należy narażać przewodu na temperatury wykraczające poza ten zakres.
• Produkt przeznaczony jest do pracy w warunkach wilgotności poniżej 95 % r.h. oraz posiada stopień ochrony IP64. Należy stosować go wyłącznie w warunkach zgodnych z dokumentacją producenta.
• W przypadku potrzeby przedłużenia kabla należy zastosować kostkę elektryczną. Dopuszczalne długości przewodów zależą od typu regulatora i powinny być zgodne z jego dokumentacją.
• Produkt jest urządzeniem klasy bezpieczeństwa III zgodnie z EN 60730-1 i współpracuje z urządzeniami umożliwiającymi podłączenie pasywnego sygnału wyjściowego czujnika LG-Ni 1000.
• Przewody podłączeniowe są zamienialne, jednak podłączenie należy wykonać zgodnie z dokumentacją producenta i wymaganiami współpracującego regulatora.
