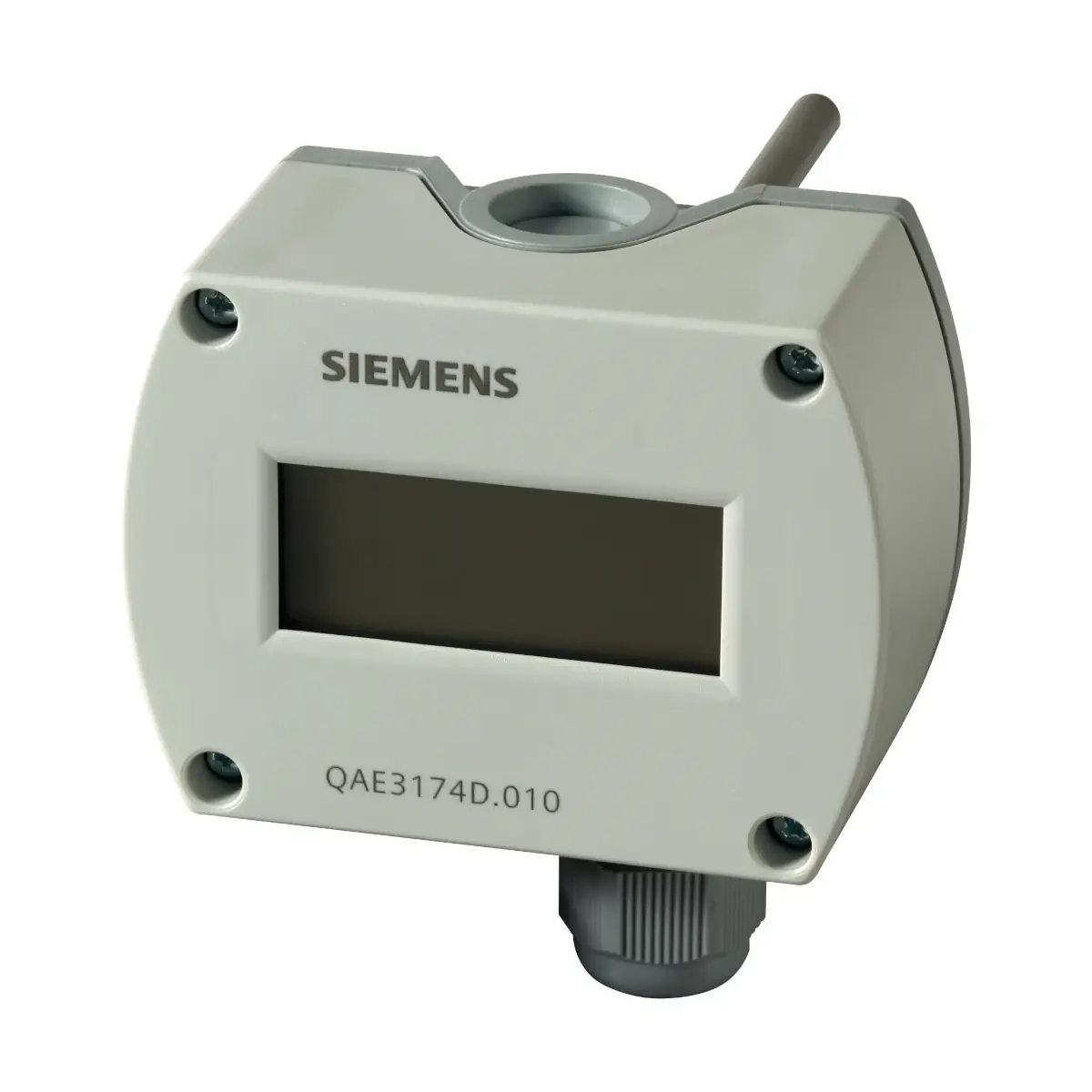

QAE3174D.010 Zanurzeniowy czujnik temperatury, 4..20mA, Pt1000 klasa A, 0..70°C lub -40..120°C, IP65, długość zanurzenia 100mm, bez osłony, wyświetlacz

QAE3174D.010 to aktywny czujnik temperatury zanurzeniowy Siemens Symaro™ do pomiaru temperatury wody w rurociągach i zbiornikach. Zasilany napięciem DC 13,5...35 V (alternatywnie DC 24 V class 2), przekazuje wartość temperatury jako sygnał 4...20 mA. Wersja D wyposażona jest w wyświetlacz LCD prezentujący temperaturę w °C lub °F (wybór na czujniku). Model .010 posiada długość zanurzeniową 100 mm i jest dostarczany z obejmą do kieszeni ochronnej (kieszeń ochronna jest wymagana i nie jest częścią dostawy standardowej).

Najważniejsze cechy

• Producent: Siemens
• Model: QAE3174D.010
• Typ: aktywny czujnik temperatury zanurzeniowy (woda w instalacjach)
• Zasilanie: DC 13,5...35 V (lub DC 24 V class 2)
• Wyjście: 4...20 mA, liniowe (terminal I1)
• Zakres pomiarowy (wybierany zworką): 0...70 °C (R1) lub -40...+120 °C (R2, ustawienie fabryczne)
• Długość zanurzeniowa: 100 mm
• Element pomiarowy: Pt 1000, klasa A wg DIN EN 60751
• Wyświetlacz: LCD – prezentacja temperatury w °C lub °F
• Stopień ochrony obudowy: IP65
• Pobór mocy: < 0,7 W
• Ciśnienie znamionowe: PN 16
• Wykonanie: obejma do kieszeni ochronnej (kieszeń wymagana, brak w komplecie)
• Masa (z opakowaniem): ok. 193 g

Zastosowanie

Czujnik QAE3174D.010 jest przeznaczony do zastosowań w instalacjach wentylacji i klimatyzacji (HVAC), m.in. do:

• regulacji lub ograniczania temperatury zasilania (flow temperature),
• ograniczania temperatury powrotu,
• regulacji temperatury ciepłej wody użytkowej (DHW).

Może współpracować z dowolnym systemem/urządzeniem zdolnym do akwizycji i przetwarzania sygnału 4...20 mA.

Funkcje i działanie

Czujnik mierzy temperaturę medium przez element pomiarowy, a następnie przetwarza ją na sygnał 4...20 mA, zgodnie z wybranym na czujniku zakresem pomiarowym.

Wybór zakresu i jednostek na czujniku

• Zakres pomiarowy: zworka w pozycji R1 = 0...70 °C, zworka w pozycji R2 = -40...+120 °C (fabrycznie).
• Jednostki na wyświetlaczu: wybór °C / °F realizowany zworką (ustawienie fabryczne: °C).
• Funkcja testowa: możliwa do aktywacji zworką (na wyjściu pojawiają się wartości testowe).

Zachowanie w przypadku uszkodzenia

• W razie błędu sygnał wyjściowy po 60 s osiąga 4 mA.
• Wyświetlacz LCD pokazuje komunikat FAIL.

Budowa i wykonanie

• Konstrukcja: obudowa dwuczęściowa (podstawa + przykręcana, demontowalna pokrywa), płytka PCB, zaciski przyłączeniowe oraz pręt zanurzeniowy.
• Przepust kablowy: dławik M16 × 1,5 (IP65) dołączony do czujnika.
• Materiał obudowy: poliwęglan; podstawa RAL 7001 (silver-grey), pokrywa RAL 7035 (light-grey).
• Pręt zanurzeniowy: stal nierdzewna wg DIN 17 440, 1.4571 (V4A).

Podłączenie elektryczne

• G1: zasilanie DC 13,5...35 V
• I1: wyjście sygnałowe 4...20 mA (liniowe)
• Zaciski: śrubowe 1 × 2,5 mm² lub 2 × 1,5 mm²

Zasilanie powinno pochodzić z transformatora dla SELV z oddzielnymi uzwojeniami do pracy ciągłej (100% duty), zgodnie z lokalnymi wymaganiami bezpieczeństwa.

Dane techniczne

• Napięcie pracy: DC 13,5...35 V (lub DC 24 V class 2)
• Zabezpieczenie zewnętrznej linii zasilania: bezpiecznik zwłoczny max. 10 A / wyłącznik max. 13 A (char. B,C,D wg EN 60898) / źródło z ograniczeniem prądu max. 10 A
• Pobór mocy: < 0,7 W
• Zakres pomiarowy: -40...+120 °C (R2, fabrycznie) lub 0...70 °C (R1)
• Dokładność pomiaru: ±0,2 K (15...30 °C), ±1 K (0...70 °C), ±1,4 K (-40...+120 °C)
• Stała czasowa: z kieszenią 30 s (2 m/s), bez kieszeni 8 s (2 m/s)
• Długość zanurzeniowa: 100 mm
• Wyjście: 4...20 mA (liniowe)
• Ciśnienie znamionowe: PN 16
• Stopień ochrony obudowy: IP65
• Klasa ochronności: III wg EN 60730-1
• Warunki pracy (temperatura obudowy): bez LCD -40...+70 °C; czytelność LCD -25...+70 °C
• Wilgotność (obudowa): 5...95% r.h.
• Masa (z opakowaniem): ok. 193 g

Montaż

• Kieszeń ochronna: wymagana (nie jest częścią dostawy standardowej). Czujnik dostarczany jest z obejmą do kieszeni ochronnej.
• Minimalna długość zanurzenia: co najmniej 60 mm.
• Lokalizacja pomiaru: montować w miejscu, gdzie woda jest dobrze wymieszana (np. za pompą; przy pompie na powrocie – co najmniej 1,5 m za punktem mieszania).
• Ustawienie: zalecany montaż w kolanie tak, aby pręt/kieszeń były skierowane w kierunku przepływu.
• Wprowadzenie przewodu: montować tak, aby przewód nie wchodził od góry.
• Izolacja: czujnik nie może być przykryty izolacją (lagging).
• Przyłącze w instalacji: do montażu należy wspawać w rurociąg króciec gwintowany lub trójnik G 1/2.
• Uszczelnienie: dla czujników z nienauszczelniającym nyplem gwintowanym G 1/2 stosować odpowiednie środki uszczelniające (np. pakuły, taśma teflonowa lub podobne).

Akcesoria (opcjonalne)

• Złączka zaciskowa: AQE2102 (V4A 1.4571, PN 16)
• Kieszeń ochronna (mosiądz, PN 10, 100 mm): ALT-SB100
• Kieszeń ochronna (V4A 1.4571, PN 16, 100 mm): ALT-SS100
• Kieszeń ochronna (V4A 1.4571, PN 40, kołnierz, 100 mm): ALT-SSF100

Jeśli ciśnienie znamionowe instalacji przekracza PN 10, wymagane są kieszenie ochronne ze stali nierdzewnej V4A (1.4571).

Podsumowanie

Siemens QAE3174D.010 to wytrzymały czujnik zanurzeniowy do wody z sygnałem 4...20 mA, zasilany DC 13,5...35 V i wyposażony w wyświetlacz LCD. Dzięki wyborowi zakresu 0...70 °C lub -40...+120 °C bezpośrednio na czujniku oraz obudowie IP65, sprawdza się w automatyce HVAC do precyzyjnej kontroli temperatury zasilania, powrotu i CWU. Model .010 oferuje długość zanurzeniową 100 mm i jest przeznaczony do montażu z wymaganą kieszenią ochronną.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada oznaczenie UKCA.
• Urządzenie elektryczne o stopniu ochrony obudowy IP65 i klasie ochronności III, przeznaczone do pracy przy napięciu DC 13,5...35 V.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami bezpieczeństwa.
• Zasilanie czujnika musi być realizowane z obwodu SELV (bezpieczne bardzo niskie napięcie) z oddzielnymi uzwojeniami transformatora, przystosowanego do pracy ciągłej 100%.
• Obwód zasilania powinien być zabezpieczony zgodnie z dokumentacją producenta: bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo źródło z ograniczeniem prądu do maks. 10 A.
• Urządzenie należy podłączać wyłącznie do systemów i urządzeń zdolnych do prawidłowej obsługi sygnału wyjściowego 4...20 mA.
• Przy prowadzeniu przewodów należy ograniczać zakłócenia elektryczne. W środowiskach narażonych na zakłócenia EMC stosować przewody ekranowane, a dla linii zasilających i sygnałowych używać przewodów typu skrętka.
• Nie montować czujnika tak, aby przewód wchodził do obudowy od góry. Nieprawidłowa pozycja montażu może pogorszyć niezawodność pracy urządzenia.
• Czujnik należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta. Minimalna długość zanurzenia musi wynosić 60 mm.
• Czujnika nie wolno zakrywać izolacją termiczną. Może to spowodować nieprawidłowy pomiar temperatury.
• Model QAE3174D.010 wymaga zastosowania kieszeni ochronnej; element ten nie jest dostarczany w standardzie.
• Jeżeli ciśnienie nominalne instalacji przekracza PN10, należy stosować kieszeń ochronną ze stali nierdzewnej V4A, zgodnie z dokumentacją producenta.
• Do montażu w instalacji należy przygotować przyłącze gwintowane lub trójnik G 1/2. W przypadku gwintów bez samouszczelnienia należy użyć odpowiednich materiałów uszczelniających, np. taśmy teflonowej lub podobnych.
• Podczas montażu należy upewnić się, że pokrywa obudowy jest założona na odpowiadającą jej podstawę z tym samym numerem nadruku. W przeciwnym razie dokładność pomiaru może zostać pogorszona.
• Nie otwierać obudowy ani nie zmieniać ustawień zworek, jeśli nie jest to wymagane przez dokumentację producenta. Nieprawidłowe ustawienie zakresu pomiarowego może spowodować błędne działanie urządzenia.
• W przypadku uszkodzenia urządzenia sygnał wyjściowy osiąga 4 mA po 60 sekundach, a wyświetlacz LCD pokazuje komunikat FAIL. W razie wystąpienia takiego stanu należy przeprowadzić kontrolę instalacji i podłączenia zgodnie z dokumentacją.
• Produkt jest przeznaczony do pomiaru temperatury wody w rurach i zbiornikach w instalacjach wentylacyjnych i klimatyzacyjnych; stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowej pracy systemu.
