QAE3174D.015 Zanurzeniowy czujnik temperatury, 4..20mA, Pt1000 klasa A, 0..70°C lub -40..120°C, IP65, długość zanurzenia 150mm, bez osłony, wyświetlacz

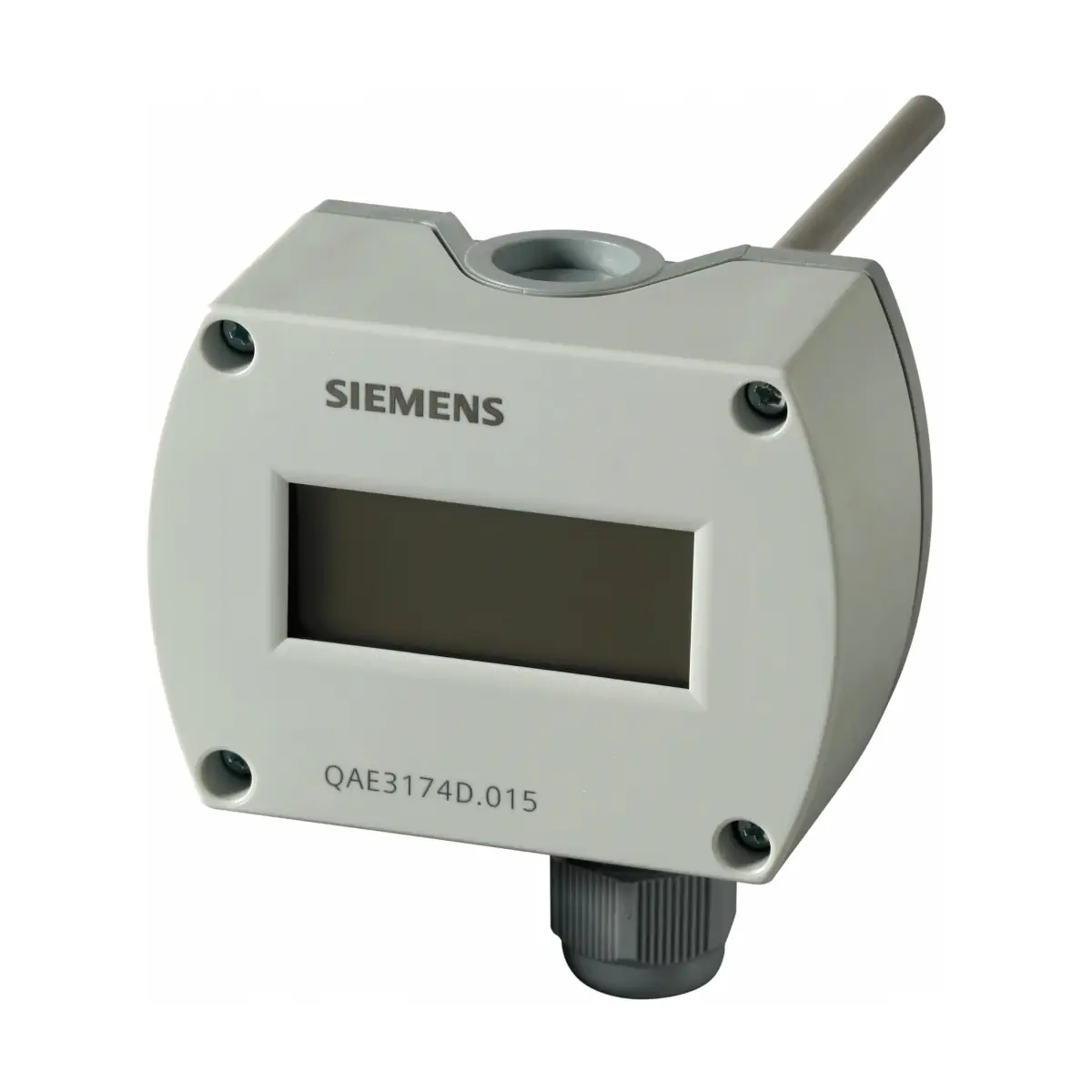

QAE3174D.015 to aktywny zanurzeniowy czujnik temperatury Siemens Symaro™ przeznaczony do pomiaru temperatury wody w rurociągach i zbiornikach. Czujnik zasilany jest napięciem DC 13,5…35 V i udostępnia liniowy sygnał wyjściowy 4…20 mA (terminal I1) odpowiadający wybranemu zakresowi pomiarowemu. Wersja .015 ma długość zanurzeniową 150 mm i jest dostarczana z obejmą do kieszeni ochronnej (kieszeń ochronna jest wymagana i nie jest elementem dostawy standardowej).

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAE3174D.015
• Typ: aktywny zanurzeniowy czujnik temperatury (woda w rurach i zbiornikach)
• Zasilanie: DC 13,5…35 V (alternatywnie: DC 24 V class 2 – US)
• Sygnał wyjściowy: 4…20 mA, liniowy (terminal I1)
• Zakres pomiarowy (wybierany zworką): 0…70°C (R1) lub -40…+120°C (R2 – nastawa fabryczna)
• Długość zanurzeniowa: 150 mm
• Element pomiarowy: Pt1000 klasa A wg DIN EN 60751
• Stopień ochrony obudowy: IP65
• Ciśnienie nominalne: PN 16
• Wejście kablowe: dławik M16 × 1,5 (w komplecie)
• Wyświetlane wskazanie: temperatura w °C lub °F (wybór zworką)

Zastosowanie

Czujnik QAE3174D.015 jest stosowany w instalacjach wentylacji i klimatyzacji do:

• regulacji lub ograniczania temperatury zasilania (flow temperature),
• ograniczania temperatury powrotu,
• regulacji temperatury c.w.u. (DHW).

Współpracuje z dowolnymi urządzeniami/systemami, które potrafią odczytać i przetworzyć sygnał 4…20 mA.

Funkcje i działanie

Pomiar temperatury i wyjście 4…20 mA

• Czujnik mierzy temperaturę medium poprzez element pomiarowy, którego rezystancja zmienia się wraz z temperaturą.
• Zmiana ta jest przetwarzana na liniowy sygnał 4…20 mA (I1), zgodnie z wybranym zakresem pomiarowym.

Wybór zakresu, test i jednostki

Wewnątrz pokrywy znajduje się element nastawczy (piny + zworka), który umożliwia:

• Wybór zakresu temperatury: R1 = 0…70°C, R2 = -40…+120°C (fabrycznie), R3 = zarezerwowany.
• Aktywację funkcji testowej: po ustawieniu zworki w pozycji poziomej na wyjściu pojawiają się wartości testowe.
• Wybór jednostki wyświetlania: °C (fabrycznie) lub °F.

Reakcja na błąd

• W przypadku usterki sygnał wyjściowy po 60 s osiąga 4 mA.
• Wyświetlacz wskazuje komunikat FAIL.

Konstrukcja i wykonanie

• Budowa: obudowa, płytka drukowana, zaciski przyłączeniowe, pręt zanurzeniowy.
• Obudowa 2-częściowa: podstawa + zdejmowana pokrywa przykręcana.
• Wprowadzenie kabla: przez dołączony dławik kablowy M16 (IP65) wkręcany w obudowę.
• Połączenie mechaniczne: pręt zanurzeniowy i obudowa są połączone na sztywno.
• Materiały i kolorystyka:
  • podstawa: poliwęglan, RAL 7001 (silver-grey),
  • pokrywa: poliwęglan, RAL 7035 (light-grey),
  • pręt zanurzeniowy: stal nierdzewna wg DIN 17 440, 1.4571,
  • dławik: PA, RAL 7035 (light-grey).

Podłączenie elektryczne

• Zaciski: G1 – zasilanie DC 13,5…35 V, I1 – wyjście 4…20 mA.
• Podłączenia: zaciski śrubowe: 1 × 2,5 mm² lub 2 × 1,5 mm².
• Pobór mocy: < 0,7 W.
• Zabezpieczenie zewnętrznej linii zasilania: bezpiecznik zwłoczny max. 10 A lub wyłącznik max. 13 A (char. B, C, D wg EN 60898) lub źródło z ograniczeniem prądu max. 10 A.

Montaż – najważniejsze wskazówki

• Kieszeń ochronna jest wymagana (nie jest częścią dostawy standardowej). Czujnik dostarczany jest z obejmą do kieszeni ochronnej.
• Minimalna wymagana długość zanurzenia: 60 mm.
• Montaż w kolanie tak, aby pręt zanurzeniowy (lub kieszeń) był skierowany w kierunku przepływu; medium w miejscu pomiaru powinno być dobrze wymieszane.
• Montaż tak, aby kabel nie wchodził od góry.
• Czujnik nie może być przykryty izolacją (lagging).
• Do montażu należy wspawać w rurociąg króciec gwintowany lub trójnik G 1/2.
• Uwaga montażowa: podczas montażu należy założyć pokrywę na odpowiadającą jej podstawę (ten sam nadrukowany numer), aby nie pogorszyć dokładności.
• Dla czujników z nieszczelnymi nyplami gwintowanymi G 1/2 należy stosować środki uszczelniające połączenie gwintowe (np. pakuły, taśma PTFE lub podobne).

Dane techniczne (QAE3174D.015)

• Napięcie pracy: DC 13,5…35 V (lub DC 24 V class 2 – US)
• Sygnał wyjściowy: 4…20 mA, liniowy
• Zakresy pomiarowe (przełączane): 0…70°C (R1) lub -40…+120°C (R2 – fabrycznie)
• Dokładność pomiaru:
  • ±0,2 K w zakresie 15…30°C
  • ±1 K dla 0…70°C
  • ±1,4 K dla -40…+120°C
• Stała czasowa: z kieszenią 30 s (2 m/s); bez kieszeni 8 s (2 m/s)
• Długość zanurzeniowa: 150 mm
• Ciśnienie nominalne: PN 16
• Stopień ochrony: IP65
• Klasa ochronności: III wg EN 60730-1
• Warunki otoczenia (praca): temperatura obudowy -40…+70°C (bez LCD) / -25…+70°C (czytelny LCD), wilgotność 5…95% r.h.
• Masa z opakowaniem: ok. 199 g

Akcesoria (opcjonalne, brak w zestawie)

• Przyłącze zaciskowe (compression fitting), V4A (1.4571), PN 16: AQE2102
• Kieszeń ochronna 150 mm, mosiądz (CuZn37), PN 10: ALT-SB150
• Kieszeń ochronna 150 mm, V4A (1.4571), PN 16: ALT-SS150
• Kieszeń ochronna 150 mm, V4A (1.4571), PN 40, z kołnierzem pod uszczelkę płaską: ALT-SSF150

Podsumowanie

Siemens QAE3174D.015 to szczelny (IP65) zanurzeniowy czujnik temperatury wody z wyjściem 4…20 mA i zasilaniem DC 13,5…35 V, przeznaczony do instalacji HVAC oraz aplikacji c.w.u. Dzięki przełączanym zakresom 0…70°C / -40…+120°C, solidnemu prętowi ze stali nierdzewnej 1.4571 i obejmie do kieszeni ochronnej stanowi praktyczne rozwiązanie do precyzyjnego pomiaru temperatury w rurociągach i zbiornikach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada oznaczenie UKCA.
• Urządzenie jest elektrycznym elementem automatyki o stopniu ochrony obudowy IP65 i klasie ochronności III.
• Zasilanie wyłącznie napięciem DC 13,5...35 V. Dla zasilania należy stosować transformator bezpieczeństwa SELV z oddzielnymi uzwojeniami, przeznaczony do pracy ciągłej 100%.
• Obwód zasilania należy zabezpieczyć zgodnie z dokumentacją producenta: bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo źródło z ograniczeniem prądu do maks. 10 A.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed podłączeniem należy dobrać urządzenie współpracujące zdolne do odczytu i przetwarzania sygnału wyjściowego 4...20 mA.
• Podczas prowadzenia przewodów należy ograniczać wpływ zakłóceń elektrycznych. W środowiskach o podwyższonych zakłóceniach EMC stosować przewody ekranowane, a dla linii zasilających wtórnych i sygnałowych stosować skrętkę.
• Należy przestrzegać dopuszczalnych długości przewodów zgodnie z dokumentacją urządzenia obsługującego sygnał.
• Czujnik należy montować tak, aby przewód nie był wprowadzany od góry.
• Minimalna długość zanurzenia czujnika wynosi 60 mm. Czujnika nie wolno zakrywać izolacją termiczną.
• Do montażu wymagane jest wspawanie w rurę przyłącza gwintowanego lub trójnika G 1/2.
• Dla modelu QAE3174D.015 wymagana jest kieszeń ochronna; nie jest ona dołączona standardowo.
• Jeżeli ciśnienie nominalne instalacji przekracza PN10, należy stosować kieszeń ochronną ze stali nierdzewnej V4A.
• W przypadku czujników z nieszczelnym nyplem gwintowanym G 1/2 należy stosować materiał uszczelniający połączenie gwintowe, np. taśmę PTFE lub równoważny środek uszczelniający.
• Podczas montażu należy upewnić się, że pokrywa obudowy została założona na odpowiadającą jej podstawę z tym samym numerem nadruku; w przeciwnym razie dokładność pomiaru może zostać pogorszona.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura pracy obudowy od -40 do +70°C, a dla czytelności wyświetlacza LCD od -25 do +70°C, wilgotność 5...95% r.h.
• W przypadku uszkodzenia sygnał wyjściowy osiąga 4 mA po 60 sekundach, a na wyświetlaczu LCD pojawia się komunikat FAIL.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
