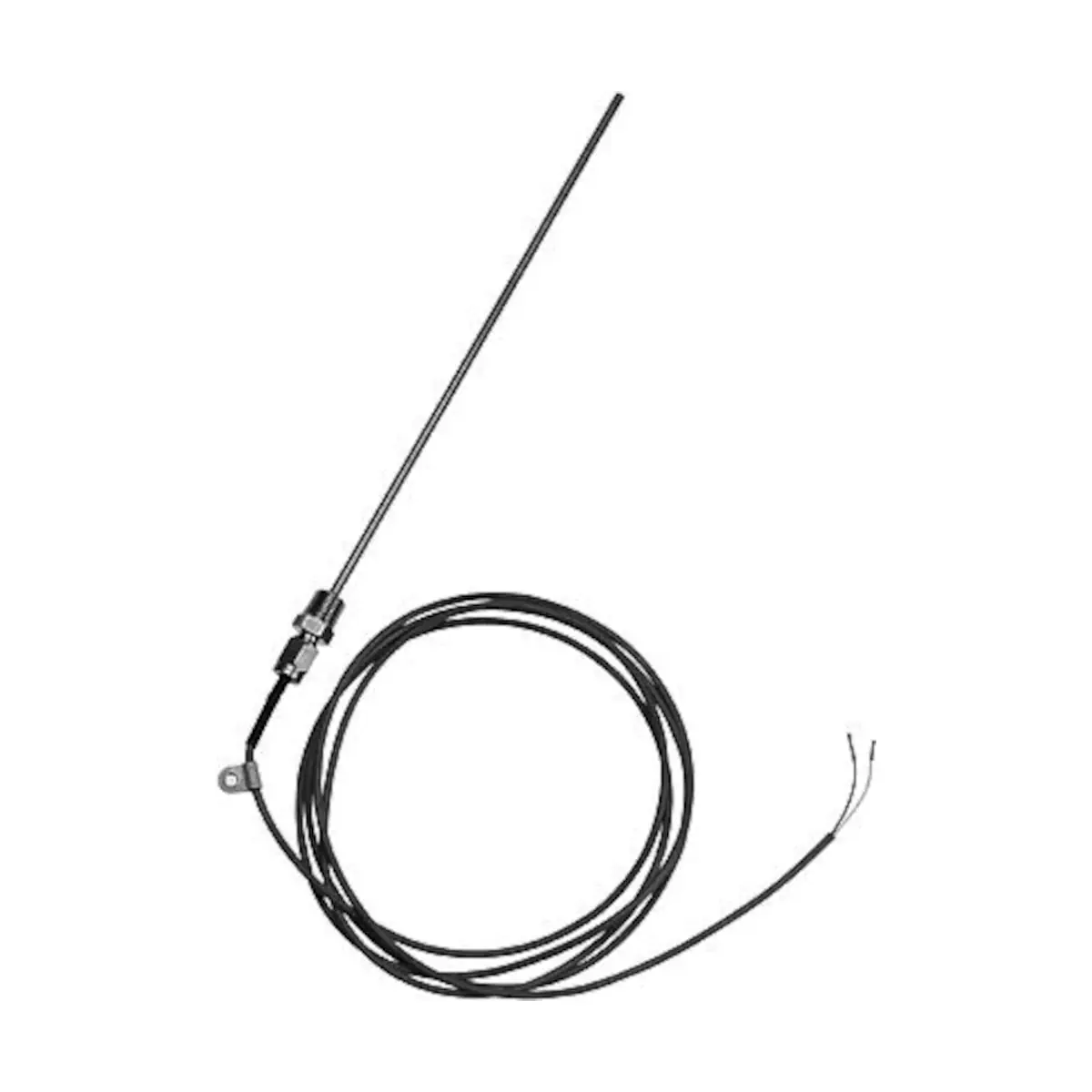

QAE26.95 Zanurzeniowy czujnik temperatury, LG-Ni1000, -50..+180 [°C], długość zanurzenia 465 [mm], PN16

QAE26.95 to zanurzeniowy czujnik temperatury z pasywnym elementem pomiarowym LG-Ni 1000, przeznaczony do pomiaru temperatury zasilania lub powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Czujnik oferuje szeroki zakres pomiarowy -50...+180 °C, długość montażu 465 mm oraz silikonowy przewód przyłączeniowy 2,0 m, a jego konstrukcja pozwala na eksploatację przy ciśnieniu nominalnym do PN40.

Najważniejsze cechy

• Producent: Siemens
• Model: QAE26.95
• Typ: zanurzeniowy czujnik temperatury z pasywnym elementem rezystancyjnym LG-Ni 1000
• Zastosowanie: pomiar temperatury zasilania lub temperatury powrotu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Zakres pomiarowy: -50...+180 °C
• Element pomiarowy: LG-Ni 1000
• Stała czasowa: <2,5 s
• Długość montażu (zanurzenia): 465 mm
• Minimalna długość zanurzenia dla prawidłowego pomiaru: 15 mm
• Ciśnienie nominalne: PN40
• Przyłącze procesowe: złączka gwintowana R¼ z uszczelnieniem na gwincie
• Stopień ochrony obudowy: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przewód przyłączeniowy: 2-żyłowy, długość 2,0 m, przekrój żył 0,14 mm², izolacja silikonowa
• Dopuszczalna temperatura kabla: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: <95% r.h.
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Masa (z opakowaniem): 0,093 kg

Zastosowanie

Czujnik temperatury QAE26.95 przeznaczony jest do pomiaru temperatury czynnika w rurociągach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w szczególności temperatury zasilania lub powrotu. Może współpracować ze wszystkimi systemami i urządzeniami, które akceptują pasywny sygnał wyjściowy z czujnika LG-Ni 1000.

Funkcje i działanie

QAE26.95 dokonuje pomiaru temperatury czynnika za pomocą rezystancyjnego elementu pomiarowego LG-Ni 1000, którego rezystancja zmienia się w funkcji temperatury. Sygnał pomiarowy z czujnika podłączany jest do odpowiedniego regulatora, który wykorzystuje go do realizacji funkcji regulacyjnych w systemie HVAC.

• Element pomiarowy: LG-Ni 1000 umieszczony na końcu trzpienia zanurzeniowego.
• Sygnał wyjściowy: pasywny sygnał rezystancyjny zależny od temperatury.
• Charakterystyka i dokładność: określone w wykresach rezystancja–temperatura oraz różnica temperatury w dokumentacji technicznej (sekcja „Działanie”).

Budowa

Zanurzeniowy czujnik temperatury QAE26.95 składa się ze stalowego trzpienia zanurzeniowego, gwintowanego przyłącza oraz fabrycznie zamocowanego przewodu przyłączeniowego. Element pomiarowy znajduje się na końcu trzpienia, co zapewnia pomiar temperatury w przekroju strumienia czynnika.

• Trzpień zanurzeniowy: stal nierdzewna 1.4571 (V4A) z umieszczonym na końcu elementem LG-Ni 1000.
• Przyłącze do rurociągu: złączka gwintowana R¼ (mosiądz niklowany) z uszczelnieniem na gwincie.
• Przewód przyłączeniowy: 2-żyłowy kabel silikonowy o długości 2,0 m, przymocowany do trzpienia za pomocą zaciśniętej tulei o długości ok. 30 mm.
• Stopień ochrony: IP64 – odporność na wnikanie pyłu i bryzgów wody zgodnie z EN 60529.

Montaż i instalacja

• Do montażu czujnika w rurociągu należy wspawać trójnik lub zastosować łącznik gwintowany z gwintem rurowym cylindrycznym z uszczelnieniem na gwincie (Rp¼).
• Czujnik montuje się, wkręcając złączkę gwintowaną R¼ w przygotowany element z uszczelnieniem na gwincie.
• Trzpień zanurzeniowy powinien być skierowany przeciwnie do kierunku przepływu czynnika, aby zapewnić prawidłowy pomiar temperatury.
• Dla czujnika QAE26.95 minimalna długość zanurzenia w medium musi wynosić co najmniej 15 mm.
• W przypadku konieczności przedłużenia przewodu przyłączeniowego można zastosować kostkę elektryczną.

Podłączenie elektryczne

• Czujnik wyposażony jest w 2-żyłowy przewód przyłączeniowy.
• Przewody podłączeniowe są zamienialne (brak polaryzacji).
• Dopuszczalne długości przewodów (wraz z ewentualnym przedłużeniem) zależą od typu zastosowanego regulatora – należy stosować się do danych katalogowych danego urządzenia.

Dane techniczne

• Model: QAE26.95
• Element pomiarowy: LG-Ni 1000
• Zakres pomiarowy: -50...+180 °C
• Stała czasowa: <2,5 s
• Długość montażu (zanurzenia): 465 mm
• Użyteczna długość czujnika / minimalna długość zanurzenia: 15 mm
• Ciśnienie nominalne: PN40
• Stopień ochrony: IP64 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przewód przyłączeniowy: 2-żyłowy, długość 2,0 m, przekrój żył 0,14 mm², izolacja silikonowa
• Dopuszczalna temperatura kabla: -50...+180 °C
• Dopuszczalna wilgotność otoczenia: <95% r.h.
• Połączenie z rurociągiem: złączka gwintowana R¼ (uszczelnienie na gwincie)
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 (V4A)
• Materiał złączki gwintowanej: mosiądz niklowany
• Masa (z opakowaniem): 0,093 kg
• Zgodność EU (CE): zgodnie z deklaracją zgodności EU producenta

Podsumowanie

Siemens QAE26.95 to zanurzeniowy czujnik temperatury z elementem LG-Ni 1000, zaprojektowany do pracy w instalacjach HVAC przy szerokim zakresie temperatur -50...+180 °C i ciśnieniu do PN40. Długa długość montażu 465 mm, wysoki stopień ochrony IP64 oraz odporność przewodu silikonowego na wysoką temperaturę sprawiają, że czujnik ten może być stosowany w aplikacjach wymagających niezawodnego i precyzyjnego pomiaru temperatury czynnika w rurociągach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAE26.95 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednimi kanałami zbiórki.
• Montaż i instalację należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami dla instalacji, w której czujnik jest stosowany.
• Czujnik jest przeznaczony do pomiaru temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie zgodnie z przeznaczeniem.
• Produkt QAE26.95 należy montować w rurociągu z przyłączem gwintowanym R¼ oraz z gwintem rurowym cylindrycznym z uszczelnieniem na gwincie (Rp¼).
• Podczas montażu czujnik powinien być ustawiony tak, aby trzpień zanurzeniowy był skierowany przeciwnie do kierunku przepływu czynnika.
• Aby zapewnić prawidłowy pomiar i bezpieczną pracę, minimalna długość zanurzenia dla modelu QAE26.95 musi wynosić co najmniej 15 mm.
• Nie przekraczać parametrów roboczych przewidzianych dla modelu QAE26.95, w szczególności zakresu pomiarowego -50...+180 °C, dopuszczalnej temperatury kabla -50...+180 °C oraz ciśnienia nominalnego PN16.
• Produkt należy użytkować wyłącznie w warunkach zgodnych z dokumentacją, tj. przy dopuszczalnej wilgotności poniżej 95% r.h. oraz z zachowaniem stopnia ochrony IP64.
• Czujnik posiada fabrycznie zamocowany 2-żyłowy kabel przyłączeniowy. W razie potrzeby przedłużenia kabla należy zastosować kostkę elektryczną zgodnie z dokumentacją producenta.
• Produkt jest urządzeniem klasy bezpieczeństwa III wg EN 60730-1. Podłączać wyłącznie do kompatybilnych systemów i urządzeń przeznaczonych do współpracy z pasywnym sygnałem wyjściowym czujnika LG-Ni 1000.
• Dopuszczalne długości przewodów zależą od typu regulatora; przed podłączeniem należy sprawdzić wymagania odpowiedniej dokumentacji regulatora.
