N 605D41 Aktor grzewczy KNX, 6 x AC 24..230 V do siłowników elektrotermicznych

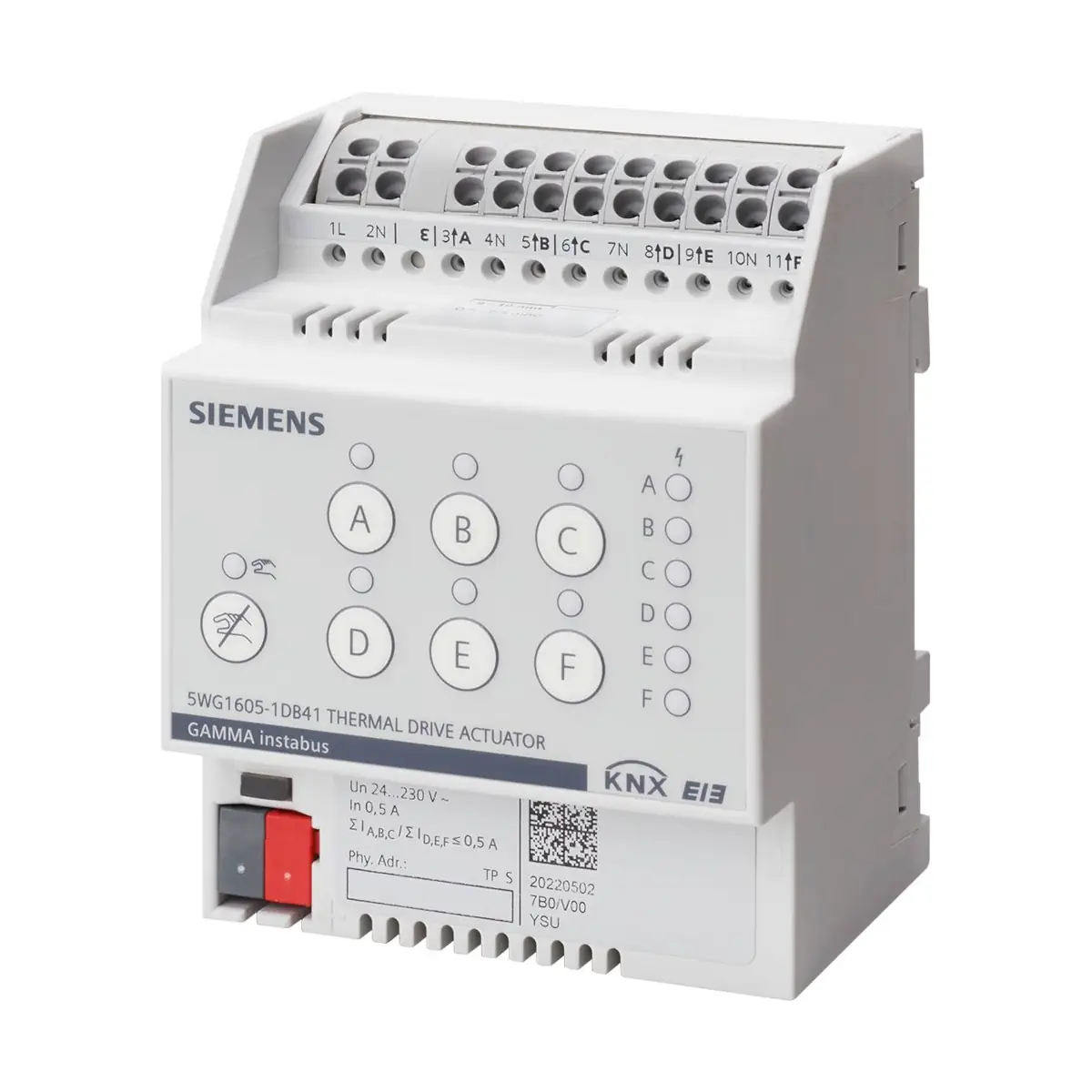

N 605D41 to aktor do napędów grzewczych (Thermal Drive Actuator) firmy Siemens GAMMA instabus, przeznaczony do sterowania elektrotermicznymi siłownikami w wodnych systemach ogrzewania i chłodzenia w automatyce budynkowej. Urządzenie jest sterowane przez KNX i posiada 6 półprzewodnikowych wyjść do bezszumowego przełączania odbiorników AC 24…230 V (50/60 Hz). Na froncie dostępna jest bezpośrednia obsługa kanałów z sygnalizacją stanu i wartości sterowania za pomocą diod LED oraz diagnostyka (m.in. awaria zasilania, przeciążenie i zwarcie).

Najważniejsze cechy

• Producent: Siemens
• Model: N 605D41
• Numer katalogowy: 5WG1605-1DB41
• System: KNX (GAMMA instabus)
• Liczba wyjść: 6 (przełączniki półprzewodnikowe)
• Napięcie przełączane: AC 24…230 V, 50/60 Hz
• Bezszumowa praca: półprzewodnikowe wyjścia do cichego sterowania napędami
• Obsługa lokalna: klawiatura membranowa (przycisk na kanał) + LED statusu
• Sygnalizacja błędów: LED na froncie (awaria zasilania, przeciążenie/zwarcie) + komunikacja przez KNX
• Współpraca z napędami: zarówno „wyłączone zamknięte”, jak i „wyłączone otwarte” (kierunek sterowania zaworem konfigurowalny)
• Zaciski: bezobsługowe (przewody stałe, skręcane i cienko skręcane)
• Montaż: szyna DIN 35 mm (IEC 60715), urządzenie modułowe N, szerokość 4 HP (1 HP = 18 mm)

Zastosowanie

N 605D41 służy do sterowania elektrotermicznymi napędami (siłownikami) zaworów w instalacjach opartych na wodzie, w szczególności w systemach grzewczych i chłodzących. Urządzenie pracuje w systemie KNX i jest przeznaczone do montażu w rozdzielnicach.

Sterowanie i działanie

Sterowanie kanałami

• Polecenia przełączania (1 bit): telegramy są przekształcane bezpośrednio na wyjściach.
• Polecenia ciągłe (1 bajt): wartość w % jest przekształcana do sterowania napędami poprzez PWM lub przez ocenę wartości granicznych (otwieranie/zamykanie).
• PWM – okres: 5 s (miganie LED odzwierciedla sterowanie wyjścia).
• Ograniczanie wartości sterowania (1 bajt): możliwość ustawienia min./maks. wartości (%) oraz zachowania progowego (zawsze zamknięty poniżej progu / zawsze otwarty powyżej progu).
• Monitorowanie wartości sterujących: przy braku poleceń pozycjonowania przez określony czas uruchamiana jest praca awaryjna z konfigurowalnym zachowaniem oraz wysyłany jest status błędu.

Funkcje konfigurowane przez ETS

• Priorytetowa kontrola funkcji bezpieczeństwa oraz funkcji nadpisywania.
• Nadpisania: do 6 bloków nadpisania na kanał (m.in. blokada, sterowanie wymuszone, pozycja wymuszona, tryb serwisowy, ustawienia użytkownika) z konfigurowalnymi priorytetami.
• Wewnętrzne regulatory temperatury pomieszczenia: do 6 (zgodnie z liczbą wyjść) – mogą być przypisywane bezpośrednio do wyjść zaworów lub używane jako niezależne bloki funkcji w KNX.
• Wymaganie grzania/chłodzenia: ocena przypisanych wartości sterowania i współpraca z systemami nadrzędnymi (zapotrzebowanie na ogrzewanie/chłodzenie).
• Moduły kalkulatorów: wyznaczanie największej lub ważonej wartości sterowania (1 bajt) do dalszego wykorzystania w systemie KNX.
• Sterowanie pompą: dwa niezależne sterowania dla pomp obiegowych (oddzielnie dla cyklu ogrzewania i chłodzenia), w oparciu o zapotrzebowanie.
• Operacje logiczne: 6 niezależnych bloków (AND, OR, XOR, TRIGGER, LOCK) z możliwością powiązań z obiektami KNX.

Obsługa lokalna i diagnostyka

Bezpośrednia obsługa z przodu urządzenia

• Każdy kanał ma przycisk „Otwórz/Zamknij zawór” oraz LED statusu kanału.
• Możliwe jest testowanie instalacji i napędów przed uruchomieniem w ETS.
• LED statusu kanału w trybie PWM miganiem (w okresie 5 s) odzwierciedla wartość sterowania.

Wykrywanie awarii i zwarć/przeciążeń

• Awaria zasilania napięciem zaworu (AC 24 V lub AC 230 V): wszystkie 6 diod błędu miga jednocześnie z częstotliwością 1 Hz oraz informacja może być wysłana przez KNX (1 bit).
• Przeciążenie grupy kanałów: grupy A/B/C oraz D/E/F są oceniane grupowo; przy przekroczeniu dopuszczalnego prądu diody błędu danej grupy świecą ciągle, a zdarzenie może być zgłaszane po KNX.
• Zwarcie/przeciążenie pojedynczego kanału: dioda błędu danego kanału miga z częstotliwością 10 Hz oraz zdarzenie może być zgłaszane po KNX (1 bit).
• Rutynowe badanie diagnostyczne: działa dla grup A/B/C lub D/E/F i trwa ok. 60 s (miganie 3 Hz); może uruchamiać się automatycznie po wykryciu przeciążenia, ręcznie (przytrzymanie przycisku kanału > 5 s) lub telegramem KNX.

Płukanie zaworów i liczniki

• Płukanie zaworów: ręczne (start/stop obiektem 1-bit) lub automatyczne (cyklicznie co tydzień albo zależnie od zapotrzebowania – przy wartości sterującej poniżej progu).
• Licznik godzin pracy: zliczanie czasu pracy wyjścia zaworu (godziny lub sekundy) różnymi metodami oceny; po przekroczeniu progu możliwa wysyłka komunikatu po KNX.
• Licznik cykli przełączania: rejestruje operacje przełączania; po przekroczeniu progu możliwa wysyłka komunikatu po KNX.

Podłączenie elektryczne i okablowanie

• Zasilanie elektroniki: z napięcia magistrali KNX (brak dodatkowego zasilacza dla elektroniki urządzenia).
• Podłączenie KNX: poprzez blok zacisków magistrali.
• Zaciski wyjściowe: bezobsługowe, do przewodów stałych i cienko skręcanych 0,5…2,5 mm² oraz przewodów wielożyłowych 2,5 mm².
• Zasilanie wyjść: wszystkie kanały są zasilane z zacisków L1 i N.
• Przewody neutralne: przewody neutralne wyjść mogą być używane wyłącznie do podłączenia elektrotermicznych siłowników.

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 15 mA
• Straty mocy (KNX): 0,36 W
• Liczba wyjść: 6
• Napięcie przełączane: AC 24…230 V, 50/60 Hz
• Prąd znamionowy na kanał: 0,5 A
• Maks. prąd włączeniowy (2 s): 3,5 A
• Maks. prąd włączeniowy (2 min): 0,9 A
• Liczba siłowników na kanał lub grupę (24 V): 3 (np. maks. 300 mA przez maks. 2 min)
• Liczba siłowników na kanał lub grupę (230 V): 6 (np. maks. 580 mA przez maks. 2 s)
• Maks. utrata mocy urządzenia przy znamionowym wyjściu: 2,1 W
• Materiał obudowy: plastik
• Waga: 145 g
• Stopień ochrony: IP20

Warunki środowiskowe i ochrona

• Temperatura pracy: -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Ocena środowiskowa: EN 60721-3-3 class 3k5
• Stopień zanieczyszczenia: 2
• Kategoria nadnapięciowa: III
• Bezpieczeństwo elektryczne magistrali (SELV): tak
• Zgodność bezpieczeństwa elektrycznego / EMC: EN 50428

Montaż

• Typ montażu: urządzenie na szynę DIN 35 mm (IEC 60715)
• Szerokość: 4 HP (≈ 72 mm)
• Wymiary (S × W × G): 72 × 90 × 61 mm

Podsumowanie

Siemens N 605D41 (5WG1605-1DB41) to 6-kanałowy aktor KNX do bezszumowego sterowania elektrotermicznymi napędami zaworów AC 24…230 V. Łączy półprzewodnikowe wyjścia, wygodną obsługę lokalną, rozbudowaną diagnostykę oraz funkcje ETS (m.in. regulatory pomieszczeniowe, nadpisania, płukanie zaworów, liczniki, logika i funkcje zapotrzebowania), dzięki czemu sprawdza się jako centralny element automatyki strefowej w instalacjach ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: aktor do napędów grzewczych Siemens N 605D41, 6 x AC 24...230 V.
• Posiada oznaczenie CE oraz znaki zgodności: KNX, EAC, RCM, WEEE, China-RoHS.
• Urządzenie elektryczne do montażu na szynie DIN 35 mm, przeznaczone do instalacji w rozdzielniach. Stopień ochrony obudowy: IP20.
• Urządzenie służy wyłącznie do sterowania elektrotermicznymi napędami w wodnych systemach grzewczych lub chłodzących.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowanego, certyfikowanego elektryka, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Nieprawidłowa instalacja lub ingerencja w urządzenie może spowodować zagrożenie porażeniem prądem oraz uszkodzenie mienia.
• Ryzyko porażenia prądem elektrycznym. Napięcie może być obecne na wyjściach nawet wtedy, gdy urządzenie jest wyłączone. Przed rozpoczęciem prac przy urządzeniu i podłączonych odbiornikach należy bezwzględnie odłączyć zasilanie za pomocą bezpiecznika wstępnego.
• Urządzenie nie zapewnia bezpiecznej separacji do prac serwisowych. Do prac instalacyjnych i serwisowych zawsze odłączać obwód od zasilania.
• Usterki związane z przeciążeniem lub zwarciem mogą być usuwane wyłącznie przez wykwalifikowanego elektryka i tylko przy wyłączonym napięciu zmiennym.
• Każdą fazę należy zabezpieczyć wyłącznikiem ochronnym linii B16.
• Stosować wyłącznie konwencjonalne transformatory spełniające odpowiednie normy i wyposażone w bezpiecznik termiczny.
• Urządzenie jest przeznaczone do zasilania i sterowania napędami AC 24 V lub AC 230 V. Parametry zasilania i obciążenia muszą być zgodne z dokumentacją techniczną producenta.
• Nie przekraczać dopuszczalnych obciążeń wyjść: prąd znamionowy na kanał 0,5 A, maks. prąd włączeniowy 3,5 A / 2 s, maks. prąd włączeniowy 0,9 A / 2 min.
• Nie przekraczać dopuszczalnej liczby siłowników na kanał lub grupę: maks. 3 siłowniki 24 V albo maks. 6 siłowników 230 V, zgodnie z dokumentacją producenta i poborem prądu podłączonych napędów.
• W przypadku przeciążenia lub zwarcia należy zidentyfikować przyczynę błędu, wyłączyć zasilanie, usunąć zwarcie/przeciążenie, wymienić uszkodzone napędy oraz w razie potrzeby zmniejszyć liczbę podłączonych napędów przed ponownym uruchomieniem.
• Nie uruchamiać wielokrotnie rutyny diagnostycznej, jeżeli na kanale lub grupie kanałów występuje trwałe zwarcie. Może to spowodować uszkodzenie urządzenia.
• Przewody neutralne wyjść mogą być używane wyłącznie do podłączenia elektrotermicznych siłowników.
• Wszystkie kanały są zasilane napięciem zacisków L1 i N. Dwa kanały wyjściowe mają wspólny centralny zacisk neutralny/odniesienia, dlatego podłączenie należy wykonywać ściśle według schematu producenta.
• Obwód magistrali KNX jest obwodem SELV. Podłączenie magistrali należy wykonać z zachowaniem prawidłowej polaryzacji i zgodnie z wymaganiami KNX.
• Produkt przeznaczony do użytkowania w warunkach środowiskowych określonych przez producenta: temperatura pracy od -5 °C do +45 °C, wilgotność względna 5%...95% bez kondensacji.
• Instalacja i użytkowanie niezgodnie z instrukcją może powodować zakłócenia radiowe. W razie potrzeby należy zastosować środki ograniczające zakłócenia zgodnie z dokumentacją.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
