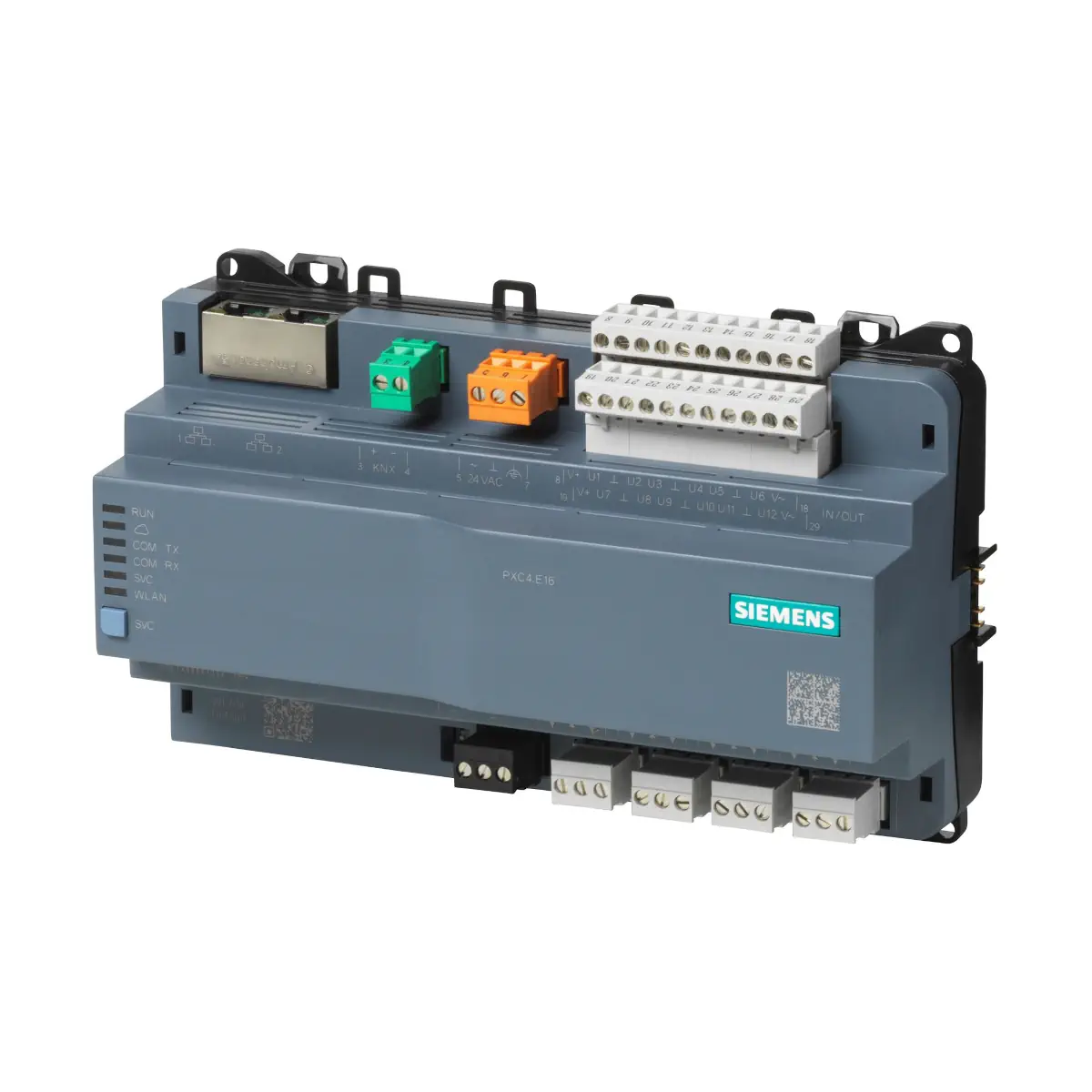

PXC4.E16-2 Sterownik – 16 I/O z możliwością rozbudowy o moduły TX do 40 I/O, 40 punktów Modbus, komunikacja BACnet / IP

PXC4.E16-2 to kompaktowy, swobodnie programowalny sterownik automatyki Desigo™ dedykowany dla instalacji głównych w systemach HVAC oraz automatyce budynkowej. Urządzenie programuje się graficznie (ABT Site) i integruje z systemami nadrzędnymi poprzez BACnet/IP (certyfikacja BTL) oraz BACnet Secure Connect (BACnet/SC). Na pokładzie znajduje się 2-portowy switch Ethernet (2 × RJ45), interfejs WLAN do prac inżynierskich i uruchomieniowych oraz rozbudowane możliwości integracji (m.in. Modbus RTU/TCP i M-bus poprzez RS485). Sterownik oferuje 16 wbudowanych wejść/wyjść: 12 uniwersalnych UIO oraz 4 wyjścia przekaźnikowe, z możliwością rozbudowy o moduły TXM….

Najważniejsze cechy

• Producent: Siemens
• Model: PXC4.E16-2
• Numer zamówieniowy: S55375-C150
• Przeznaczenie: instalacje główne – HVAC i automatyka budynkowa
• Programowanie: swobodnie programowalny, łączenie bloków funkcyjnych w interfejsie graficznym (ABT Site)
• Komunikacja BACnet: BACnet/IP (BTL), BACnet/SC (BACnet Secure Connect), profil B-BC (rewizja 1.20)
• Ethernet: 2 × RJ45 (10/100 Mbps, autowykrywanie), wbudowany 2-portowy switch
• WLAN: punkt dostępu do inżynieringu i uruchomienia (IEEE 802.11b/g/n, 2.4 GHz)
• Wbudowane I/O: 16 (12 × UIO U1…U12 + 4 × DO przekaźnikowe)
• Rozbudowa I/O: przez moduły TXM… (wbudowane + TXM do 40 I/O)
• Integracje: Modbus RTU i/lub Modbus TCP, M-bus (przez konwerter RS485)
• KNX PL-Link: magistrala do urządzeń pomieszczeniowych (wbudowany zasilacz magistrali, max. 50 mA; do 64 urządzeń KNX PL-Link)
• Chmura: integracja z Building X (zdalny dostęp i serie czasowe punktów danych)
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: szyna DIN lub ściana, wtykowe bloki zacisków śrubowych

Zastosowanie

PXC4.E16-2 służy jako elastyczny sterownik automatyki dla instalacji HVAC i BMS, realizując m.in.:

• funkcje systemowe, takie jak alarmowanie, harmonogramy, trendy oraz kontrola dostępu (profile użytkowników i kategorie),
• integrację punktów danych i/lub podsystemów poprzez Modbus RTU i/lub Modbus TCP,
• integrację przewodowych liczników M-bus poprzez konwerter sygnału RS485 (adresowanie primary i/lub secondary),
• komunikację z regulatorami pomieszczeniowymi, czujnikami i zadajnikami przez KNX PL-Link,
• zdalną obsługę i dostęp do danych przez wbudowany interfejs Web oraz integrację chmurową z Building X.

Komunikacja i integracja

BACnet/IP i BACnet Secure Connect

• BACnet/IP na UDP/IP oraz BACnet/SC na TCP/IP.
• Komunikacja BACnet testowana przez BTL, zgodna ze standardem BACnet (profil B-BC, rewizja 1.20).
• Obsługa BACnet Secure Connect jako węzła BACnet/SC.

Ethernet (2-portowy switch)

• 2 × RJ45, ekranowane (10Base-T / 100Base-TX, IEEE 802.3).
• 10/100 Mbps z autowykrywaniem; maks. długość kabla 100 m (zalecany kabel ekranowany).
• Wbudowany 2-portowy switch pozwala ograniczyć koszty okablowania.

WLAN do uruchomienia

• Tryb: bezprzewodowy punkt dostępu do prac inżynierskich i uruchomieniowych.
• Standardy: IEEE 802.11b/g/n, pasmo 2.4…2.462 GHz, kanały 1…11.
• Automatyczne wyłączenie po 10 minutach, jeśli nie jest podłączony klient (opcjonalnie WLAN może być trwale wyłączony konfiguracją).

RS485: Modbus RTU i M-bus (COM)

• Interfejs EIA-485, izolowany elektrycznie; długość linii do 1000 m (zalecany kabel ekranowany).
• Modbus RTU: 300…115200 (w zależności od konfiguracji), terminacja 120 Ω oraz polaryzacja (pull-up/pull-down) przełączane przełącznikiem DIP.
• M-bus: 300…38400; terminacja 120 Ω i polaryzacja przełączane przełącznikiem DIP; wymaga konwertera M-bus z zasilaczem.

Wejścia i wyjścia (wbudowane)

12 uniwersalnych wejść/wyjść U1…U12 (UIO)

Kanały UIO obsługują zarówno pomiar, jak i sterowanie (w zależności od konfiguracji kanału).

• Czujniki pasywne: LG-Ni 1000, 2× LG-Ni1000, Pt 1000 (375, 385), NTC 10k (Type II / Beta (0-50°C) = 3892 K), NTC 100k
• Czujniki rezystancyjne: 1000 Ω, 2500 Ω, 1000…1175 Ω (dla korekty wartości zadanej)
• Wejścia napięciowe: DC 0…10 V
• Pomiar prądu: DC 0…20 mA lub 4…20 mA (tylko wejścia U1, U2, U7, U8)
• Wejścia binarne: bezpotencjałowe styki do funkcji sygnalizacyjnych
• Funkcja licznika: do 25 Hz (przełącznik elektroniczny 100 Hz)
• Wyjścia analogowe: DC 0…10 V

4 wyjścia przekaźnikowe DO1…DO4

• Typ styków: styk przełączny (NO, NC, impuls).
• Napięcie przełączania: max. AC 250 V / DC 30 V (min. 12 V AC/DC).
• Obciążenie AC:
  • NO: max. 4 A (rezystancyjne), 3 A (indukcyjne, cos φ 0.6)
  • NC: max. 2 A (rezystancyjne), 1.5 A (indukcyjne, cos φ 0.6)
• Obciążenie DC (wartości odniesienia):
  • NO: max. 3 A rezystancyjne przy DC 30 V
  • NC: max. 1 A rezystancyjne przy DC 30 V

Zasilanie i zasoby sprzętowe

• Napięcie zasilania: AC 24 V -15 / +20% (PELV), 48…63 Hz lub DC 24 V -15 / +20% (PELV)
• Ochrona: zabezpieczenie przed odwrotnym podłączeniem 24 V DC
• Bezpiecznik wewnętrzny: 4 A (nieodwracalny / niewymienny)
• Pobór mocy (pełne obciążenie): 82 VA / 3.4 A (AC 24 V) lub 68 W / 2.83 A (DC 24 V)
• Pobór mocy (obciążenie podstawowe): 10 VA / 0.4 A (AC 24 V) lub 6 W / 0.25 A (DC 24 V)
• Procesor: Texas Instruments AM335x, 600 MHz
• Pamięć: 512 MByte RAM, 512 MByte Flash
• Podtrzymanie RTC: superkondensator (do 7 dni)

Montaż, obudowa i warunki pracy

• Montaż: standardowa szyna DIN lub ściana
• Stopień ochrony: IP30 (przód w wycięciu DIN), IP20 (część zaciskowa)
• Temperatura pracy: -5…50°C
• Temperatura składowania/transportu: -25…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Kolor obudowy (góra/dół): 2003 Ti-szary / 804 czarny
• Waga: 483 g (bez opakowania)
• Wymiary: 198 × 124 × 70.5 mm

Podsumowanie

Siemens PXC4.E16-2 to nowoczesny sterownik automatyki dla instalacji głównych, łączący swobodę programowania (ABT Site) z rozbudowaną łącznością: BACnet/IP (BTL), BACnet/SC, Modbus RTU/TCP, M-bus, KNX PL-Link oraz wbudowanym 2-portowym switchem Ethernet i WLAN do uruchomienia. Dzięki 12 UIO + 4 przekaźnikom oraz możliwości rozbudowy modułami TXM… jest elastyczną bazą do budowy i integracji aplikacji HVAC oraz automatyki budynkowej.
