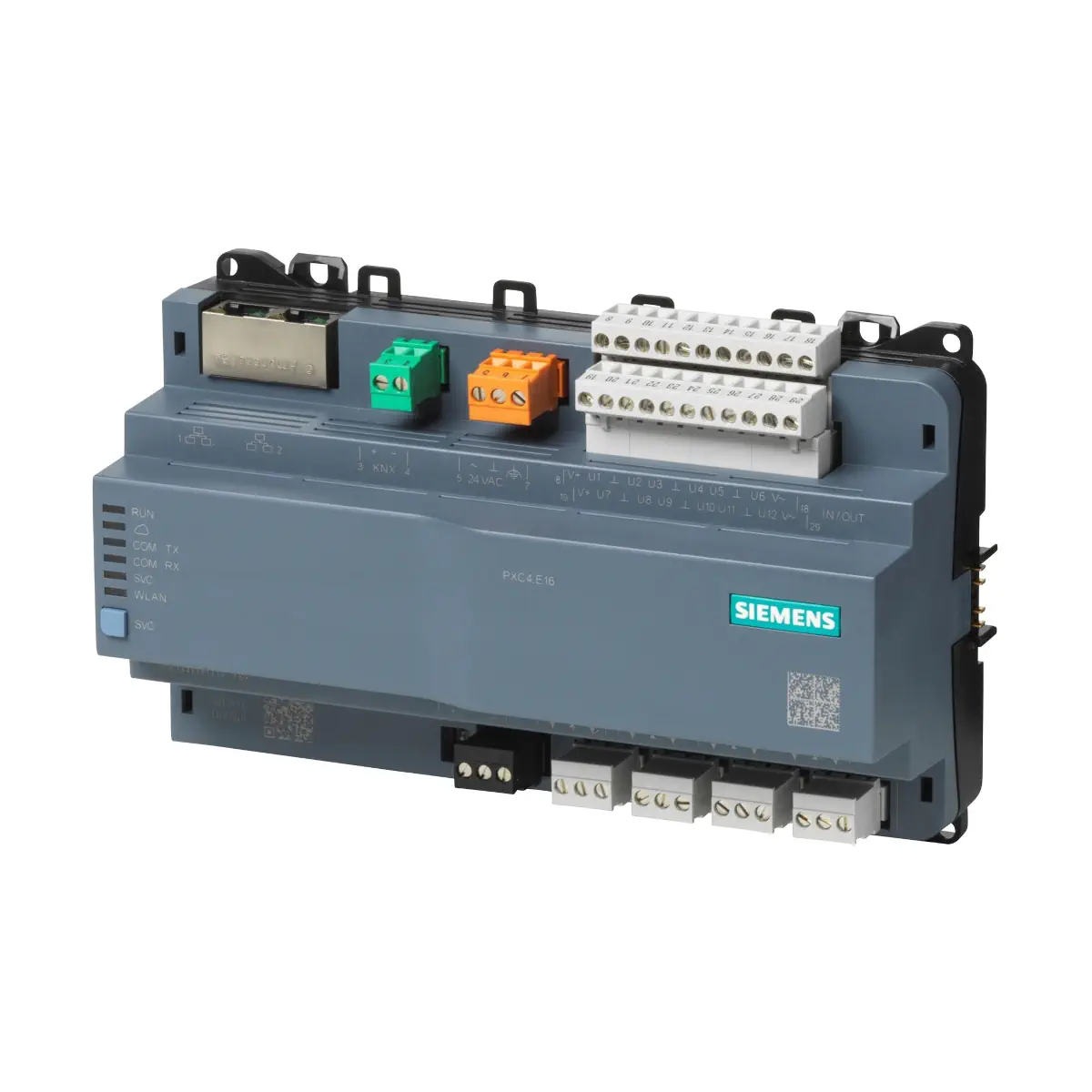

PXC4.E16 Sterownik – 16 I/O z możliwością rozbudowy o moduły TX do 40 I/O, 40 punktów Modbus, Komunikacja BACnet / IP

PXC4.E16 to kompaktowy, swobodnie programowalny sterownik automatyki HVAC z rodziny Desigo™, przeznaczony do instalacji głównych. Sterownik komunikuje się w sieci BACnet/IP i posiada wbudowany 2-portowy switch Ethernet, co ułatwia integrację w infrastrukturze IP. Urządzenie oferuje 16 wbudowanych wejść/wyjść (12 uniwersalnych UIO + 4 wyjścia przekaźnikowe) oraz możliwość rozbudowy do 40 I/O poprzez moduły TXM. Dodatkowo umożliwia integrację urządzeń Modbus RTU i/lub TCP oraz zapewnia interfejs WLAN do inżynieringu i uruchomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC4.E16
• Typ: kompaktowy sterownik automatyki do systemów HVAC
• Komunikacja: BACnet/IP (BACnet na UDP/IP oraz HTTPS na TCP/IP)
• Ethernet: 2 × RJ45, wbudowany 2-portowy switch, 10/100 Mbps (autowykrywanie), kompatybilność IEEE 802.3
• WLAN: punkt dostępu (IEEE 802.11b/g/n, 2.4…2.462 GHz, kanały 1…11)
• Modbus: integracja urządzeń Modbus RTU i/lub TCP (Modbus RTU przez EIA-485)
• Wejścia/wyjścia wbudowane: 16 (12 × UIO, 4 × DO – przekaźnikowe)
• Rozbudowa I/O: do 40 (wbudowane + moduły TXM)
• Zasilanie: AC 24 V -15 / +20% (SELV / PELV) lub AC 24 V klasa 2 (US), 48…63 Hz
• Montaż: na standardowej szynie DIN lub na ścianie
• Zaciski: wtykowe zaciski śrubowe (blok zacisków podłączeniowych)

Funkcje i możliwości sterownika

• Funkcje systemowe: alarmowanie, harmonogramy, trendy, kontrola dostępu z indywidualnie definiowanymi profilami użytkowników i kategoriami
• Swobodna programowalność: programowanie graficzne z użyciem bloków funkcyjnych dostępnych w bibliotekach (bliskie podobieństwo do normy CEN 11312)
• Inżyniering i uruchomienie: narzędzie ABT Site
• Wbudowany webserwer: podgląd lokalnych punktów danych
• Połączenie bezprzewodowe: do inżynieringu i uruchomienia (WLAN)
• Zdalny dostęp: przez chmurę
• Bezpośrednie podłączenie urządzeń peryferyjnych

Wejścia/wyjścia (I/O)

Wbudowane I/O

• Łącznie: 16
• Uniwersalne wejścia/wyjścia (UIO): 12 (U1…U12)
• Wyjścia przekaźnikowe (DO): 4 (DO1…DO4)

Obsługiwane typy sygnałów na UIO

• Czujniki pasywne: LG-Ni 1000, 2× LG-Ni1000, Pt 1000 (*75, 385), NTC 10k, NTC 100k
• Czujniki rezystancyjne: 1000 Ω, 2500 Ω, 2650 Ω, 1000…1175 Ω (dla przesunięcia nastawy)
• Czujniki aktywne: DC 0…10 V
• Pomiar prądu DC: 0…20 mA lub 4…20 mA (tylko wejścia U1, U2, U7, U8)
• Wejścia binarne: bezpotencjałowe styki do funkcji sygnalizacyjnych
• Liczniki: do 25 Hz (przełącznik elektroniczny 100 Hz)
• Wyjścia analogowe: DC 0…10 V

Wyjścia przekaźnikowe (DO1…DO4)

Wyjścia przekaźnikowe przeznaczone są do sterowania binarnego. Styk przełączny: NO, NC, puls.

• Napięcie przełączania AC/DC: max. AC 250 V / DC 30 V (min. 12 V)
• Prąd obciążenia AC: NO max. 4 A (rezyst.), 3 A (ind., cos φ 0.6); NC max. 2 A (rezyst.), 1.5 A (ind., cos φ 0.6)
• Prąd obciążenia DC: NO max. 3 A (rezyst.) przy DC 30 V; NC max. 1 A (rezyst.) przy DC 30 V
• Prąd załączania (1 s): NO max. 10 A; NC max. 3 A
• Czas odpowiedzi / zwalniania: typowo 7 ms / 3 ms

Komunikacja i interfejsy

• Ethernet: 2 × RJ45 (ekranowane), 10Base-T / 100Base-TX, długość kabla do 100 m
• Modbus RTU: EIA-485, izolowany elektrycznie; terminacja 120 Ω oraz polaryzacja (rezystory 270 Ω pull-up/pull-down) przełączane przełącznikiem DIP; długość kabla do 1000 m (3-przewodowe)
• WLAN: punkt dostępu, aktywacja/dezaktywacja przyciskiem serwisowym; automatyczne wyłączenie po 10 minutach, jeśli nie jest podłączony klient
• Złącze modułów TXM: interfejs do rozszerzeń I/O (zasilanie modułów TXM: DC 24 V, maks. 300 mA)

Zasilanie urządzeń peryferyjnych (wbudowane)

• V+ (DC 24 V): max. 100 mA, odporny na zwarcie, zabezpieczony przed nieprawidłowym podłączeniem 24 V AC
• V~ (AC 24 V): max. 2 A, odporny na zwarcie
• Uwaga: suma wbudowanego V~ i magistrali TXM V~ maks. 2 A

Dane techniczne (wybrane)

• Zasilanie: AC 24 V -15 / +20% (SELV / PELV) lub AC 24 V klasa 2 (US), 48…63 Hz
• Pobór mocy (obciążenie podstawowe): 10 VA / 0.4 A
• Zasilanie peryferiów V+ (DC 24 V / 100 mA): 5 VA / 0.2 A
• Zasilanie peryferiów V~ (AC 24 V / 2 A): 48 VA / 2 A
• Zasilanie modułów TXM: 15 VA / 0.6 A
• Procesor: Texas Instruments AM335x, 300 MHz
• Pamięć: 128 MByte SDRAM (DDR3), 512 MByte NAND Flash
• Podtrzymanie zegara czasu rzeczywistego: superkondensator (7 dni); zapis danych co 5 minut
• Temperatura pracy: -5…50 °C (zależnie od pozycji montażowej)
• Wilgotność (praca): 5…95% (bez kondensacji)
• Stopień ochrony obudowy: IP30 (części przednie w wycięciu DIN), IP20 (część zaciskowa)
• Kolor obudowy (góra/dół): RAL 7035 (jasny szary) / RAL 7016 (antracyt)
• Masa: 483 g (bez opakowania)

Montaż i okablowanie

• Montaż: zatrzask na standardowej szynie DIN lub montaż na ścianie (otwory montażowe w obudowie)
• Zaciski: wtykowe śrubowe; długość zdzierania izolacji 6…7.5 mm; maks. moment dokręcania 0.6 Nm
• Okablowanie urządzeń peryferyjnych: maks. 300 m (drut CU lub skrętka CU); dla AI NTC10K i AI NTC100K: 30 m lub 80 m z ekranem

Podsumowanie

Siemens PXC4.E16 to wszechstronny sterownik automatyki dla instalacji HVAC, łączący BACnet/IP, wbudowany 2-portowy switch Ethernet, integrację Modbus RTU/TCP oraz WLAN do inżynieringu i uruchomienia. Dzięki 16 wbudowanym I/O i możliwości rozbudowy do 40 punktów z modułami TXM sprawdza się jako centralny element automatyki w instalacjach głównych, gdzie liczy się elastyczność konfiguracji i łatwa integracja z infrastrukturą IP.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt PXC4.E16 posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie jest odpadem elektronicznym i nie może być wyrzucane z odpadami komunalnymi. Utylizować zgodnie z Dyrektywą Europejską oraz lokalnymi przepisami, wyłącznie w punktach do tego przeznaczonych.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta, krajowymi przepisami bezpieczeństwa oraz lokalnymi przepisami elektrycznymi.
• Urządzenie jest przeznaczone wyłącznie do użytku w miejscach o ograniczonym dostępie, np. w zamykanej szafce. Produkt nie nadaje się do użytkowania w miejscach, w których mogą przebywać dzieci.
• Sterownik jest urządzeniem niskonapięciowym zasilanym napięciem 24 V AC. Zasilanie musi spełniać wymagania SELV/PELV lub Class 2. Przed rozpoczęciem montażu lub podłączenia należy wyłączyć zasilanie.
• Zacisk uziemienia funkcjonalnego musi być połączony od strony instalacji z systemem uziemienia budynku (PE).
• Wyjścia przekaźnikowe mogą być podłączone do napięcia sieciowego. Istnieje ryzyko porażenia prądem. Należy stosować osłony zacisków lub instalować urządzenie w zamykanej szafce.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających dla odbiorów zewnętrznych. Przekroje przewodów oraz zabezpieczenia zewnętrzne należy dobrać zgodnie z lokalnymi przepisami i wartościami znamionowymi bezpieczników.
• Wewnętrzny bezpiecznik urządzenia 4 A jest nieodwracalny i niewymienny. Zewnętrzną linię zasilającą należy zabezpieczyć zgodnie z dokumentacją producenta.
• Montaż urządzenia należy wykonywać wyłącznie w dopuszczalnej pozycji: na standardowej szynie DIN, na ścianie lub na poziomej powierzchni, zgodnie z dokumentacją producenta oraz wymaganiami temperaturowymi dla danej pozycji montażu.
• Należy zapewnić wystarczającą wentylację urządzenia. Nieprzestrzeganie dopuszczalnej temperatury otoczenia może spowodować przegrzanie, spalenie i uszkodzenie urządzenia. Temperatura poza skrzynką instalacyjną musi być co najmniej o 10 K niższa.
• Urządzenie należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy od -5 °C do 50 °C, wilgotność 5...95% bez kondensacji.
• Do podłączeń należy stosować przewody o przekroju 0,5 mm² (AWG24) lub większym, spełniające wymagania norm IEC 60332-1-2 i IEC 60332-1-3 lub IEC TS 60695-11-21.
• Boczne złącze modułów TXM nie ma ochrony przed błędnym okablowaniem przy 24 V AC i nie posiada ochrony elektrycznej. Należy stosować osłonę i wykonywać podłączenia zgodnie z dokumentacją.
• Przy podłączaniu czujników i urządzeń z zewnętrznym zasilaniem nie wolno uziemiać zewnętrznego zasilania w sposób powodujący pętlę uziemienia.
• Wbudowany interfejs WLAN powinien być instalowany i użytkowany z zachowaniem minimalnej odległości 20 cm od ciała. Nadajnika nie należy umieszczać ani używać łącznie z inną anteną lub nadajnikiem.
• Nie należy wprowadzać zmian ani modyfikacji urządzenia niezatwierdzonych przez producenta, ponieważ może to powodować nieprawidłową pracę urządzenia oraz utratę zgodności.
