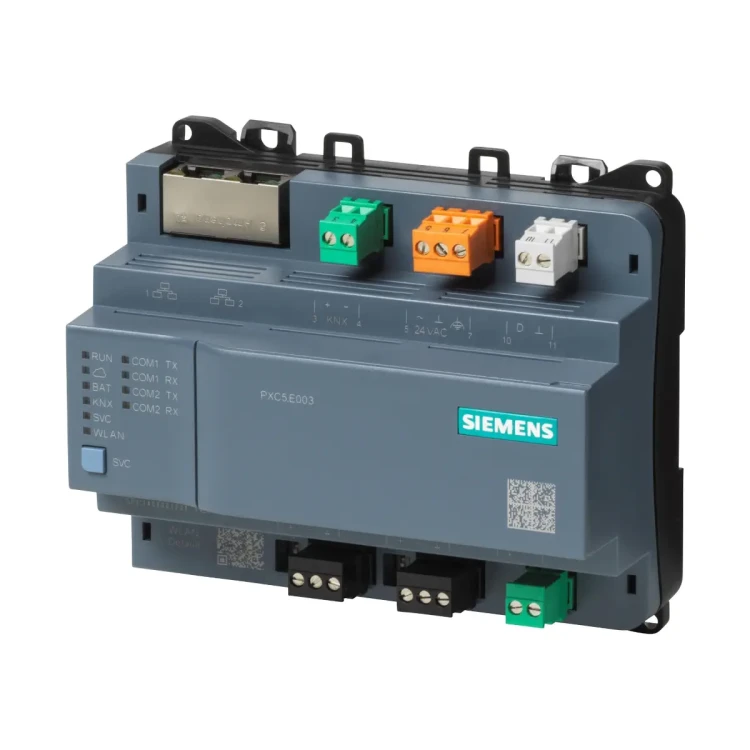

PXC5.E003 Sterownik systemowy, możliwość integracji urządzeń Modbus, BACnet / MSTP, Komunikacja BACnet / IP

PXC5.E003 to swobodnie programowalny sterownik systemowy Siemens Desigo™, przeznaczony do integracji urządzeń komunikujących się w standardach BACnet MS/TP oraz Modbus RTU i/lub Modbus TCP, z komunikacją BACnet/IP. Urządzenie posiada 2-portowy switch Ethernet, wbudowany webserwer do podglądu punktów danych oraz interfejs WLAN ułatwiający inżyniering i uruchomienie. Zasilanie realizowane jest napięciem AC 24 V, a montaż możliwy jest na szynie DIN lub na ścianie.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC5.E003
• Numer zamówieniowy: S55375-C103
• Typ: sterownik systemowy (swobodnie programowalny)
• Komunikacja IP: BACnet/IP (BACnet na UDP/IP) oraz HTTPS na TCP/IP
• Integracja: do 500 punktów Modbus (RTU i/lub TCP) oraz do 30 urządzeń BACnet MS/TP
• Interfejsy COM: 2 × EIA-485 (COM1/COM2), izolowane elektrycznie, konfigurowalne dla Modbus lub MS/TP
• Ethernet: 2 × RJ45 (ekranowane) + 2-portowy switch, 10/100 Mbps (autowykrywanie)
• WLAN: punkt dostępu 802.11b/g/n (2,4 GHz) do inżynieringu i uruchomienia
• Funkcje systemowe: alarmowanie, harmonogramy, trendy, kontrola dostępu (profile i kategorie użytkowników)
• Profil BACnet: B-BC (Rew. 1.15)
• Zasilanie: AC 24 V -15 / +20% (SELV/PELV) lub AC 24 V Class 2 (US), 48…63 Hz
• Montaż: szyna DIN lub ściana
• Zaciski: wtykowe zaciski śrubowe (blok zacisków podłączeniowych)

Zastosowanie

PXC5.E003 pełni rolę sterownika systemowego w instalacjach automatyki budynkowej, umożliwiając integrację urządzeń BACnet MS/TP oraz Modbus (RTU/TCP) i ich komunikację w sieci BACnet/IP. Sterownik może pracować w sieci ze sterownikami PXC5, PXC4 oraz DXR z komunikacją BACnet/IP lub BACnet MS/TP, a także wspiera integracje urządzeń trzecich.

Funkcje i komunikacja

• Wbudowany webserwer do poglądu punktów danych z przypisanych urządzeń.
• Inżyniering i uruchomienie z użyciem narzędzia ABT Site.
• Połączenie bezprzewodowe do inżynieringu i uruchomienia (WLAN).
• Zdalny dostęp przez chmurę (sygnalizowany diodą stanu).
• Funkcje systemowe: alarmowanie, harmonogramy, trendy, kontrola dostępu.

Interfejsy i okablowanie

Ethernet (BACnet/IP, HTTPS)

• Złącza: 2 × RJ45, ekranowane (switch 2-portowy).
• Prędkość: 10/100 Mbps, autowykrywanie.
• Okablowanie: 10 Mbps: min. CAT3 (zalecane ekranowanie); 100 Mbps: min. CAT5 (zalecane ekranowanie).
• Maks. długość kabla: 100 m.

COM1 / COM2 (EIA-485, Modbus RTU lub BACnet MS/TP)

• Typ interfejsu: EIA-485, izolowany elektrycznie.
• Terminacja: 120 Ω (przełączana przełącznikiem DIP).
• Polaryzacja: rezystancje pull-up/pull-down 270 Ω (przełączane przełącznikiem DIP).

Modbus RTU

• Szybkości transmisji: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (w zależności od konfiguracji).
• Okablowanie: 3-przewodowe.
• Maks. długość kabla: 1000 m.
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem za pomocą 24 V AC.

BACnet MS/TP

• Szybkości transmisji: 9600, 19200, 38400, 57600, 76800, 115200 (w zależności od konfiguracji).
• Okablowanie: 3-przewodowe, ekranowane.
• Odległość między 2 urządzeniami: maks. 500 m.
• Maks. długość linii MS/TP: 1000 m.
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem za pomocą 24 V AC.

WLAN (punkt dostępu)

• Standardy: IEEE 802.11b/g/n
• Pasmo: 2.4…2.462 GHz, kanały 1…11
• Maks. moc RF: 16.4 dBm
• Zasięg (bez przeszkód): min. 5 m
• Aktywacja/dezaktywacja: przyciskiem serwisowym
• Auto-off: WLAN wyłącza się automatycznie po 10 minutach, jeśli nie jest podłączony żaden klient

Sygnalizacja LED i przycisk serwisowy

• Ethernet 1/2 (zielony): ON – połączenie aktywne, OFF – brak połączenia, miganie – ruch sieciowy.
• Ethernet 1/2 (żółty): ON – 100 Mbps, OFF – 10 Mbps.
• RUN (zielony): ON – urządzenie pracuje, OFF – urządzenie nie pracuje, miganie – rozruch programu lub zatrzymanie.
• RUN (czerwony): OFF – OK, ON – błąd HW lub SW, szybkie miganie – brak aplikacji/firmware lub uszkodzony.
• RUN (niebieski): ON – połączenie do chmury OK, OFF – brak połączenia do chmury.
• BAT (czerwony): OFF – opcjonalna bateria OK, ON – opcjonalna bateria wyczerpana (wymień).
• COM… (żółty): miganie – komunikacja, OFF – brak komunikacji.
• SVC (czerwony): OFF – OK, miganie – urządzenie nie zostało skonfigurowane; miganie na polecenie – identyfikacja urządzenia.
• WLAN (niebieski): OFF – WLAN nieaktywny, ON – WLAN aktywny i przynajmniej jeden klient połączony, miganie – WLAN aktywny i brak połączonego klienta.
• Przycisk serwisowy: krótkie wciśnięcie (< 1 s) – identyfikacja w sieci; długie wciśnięcie (> 3 s) – włącz/wyłącz WLAN.

Dane techniczne

• Zasilanie: AC 24 V -15 / +20% (SELV / PELV) lub AC 24 V Class 2 (US), 48…63 Hz
• Wewnętrzny bezpiecznik: 3.15 A, nieodwracalny / niewymienny
• Pobór mocy (obciążenie podstawowe): 12 VA / 0.5 A
• Pobór mocy (z M-Bus, z KNX): 19 VA / 0.8 A
• Procesor: NXP i.MX8 DualX
• Pamięć: 1 GByte RAM, 8 GByte eMMC
• Podtrzymanie RTC: superkondensator (ok. 7 dni); możliwość zwiększenia do min. 1 miesiąca z opcjonalną baterią CR2032
• Stopień ochrony: IP30 (części przednie w wycięciu DIN), IP20 (część zaciskowa)
• Warunki pracy: -5…50°C, 5…95% r.h. (bez kondensacji)
• Warunki magazynowania/transportu: -25…70°C, 5…95% r.h. (bez kondensacji)
• Kolor obudowy (góra/dół): RAL 7035 (jasny szary) / RAL 7016 (antracyt)
• Wymiary (szer. × wys. × gł.): 144 × 124 × 70.5 mm
• Waga (bez/z opakowaniem): 351 g / 391 g

Montaż i warunki pracy (orientacja)

• Montaż: zatrzask na standardowej szynie DIN lub przykręcenie do płaskiej powierzchni (ściana).
• Temperatura otoczenia -5…50°C: montaż na ścianie w poziomie (od lewej do prawej lub od prawej do lewej).
• Temperatura otoczenia -5…45°C: montaż na ścianie w pionie (od góry do dołu lub od dołu do góry) oraz na poziomej powierzchni.
• Miejsce instalacji: urządzenie przeznaczone wyłącznie do użytku w miejscach o ograniczonym dostępie (np. zamykana szafka).

Zaciski połączeniowe

• 1, 2: 2 × RJ45 – interfejs Ethernet ze switchem
• 3, 4: KNX – KNX PL-Link (do zastosowania w przyszłości)
• 5, 6: ~, ⏊ – zasilanie 24 V AC
• 7: uziemienie funkcjonalne (połączyć od strony instalacji z systemem uziemienia budynku PE)
• 10, 11: D, ⏊ – wyjście cyfrowe (do zastosowania w przyszłości)
• 65, 66, 67: COM1 – interfejs EIA-485 (Modbus, MS/TP)
• 68, 69, 70: COM2 – interfejs EIA-485 (Modbus, MS/TP)
• 71, 72: MBUS – interfejs Mbus (do zastosowania w przyszłości)
• Term (On/Off): przełącznik terminatora magistrali
• Polar (On/Off): przełącznik polaryzacji

Podsumowanie

Siemens PXC5.E003 to kompaktowy sterownik systemowy Desigo™ do integracji Modbus i BACnet MS/TP z komunikacją BACnet/IP, wyposażony w 2-portowy switch Ethernet, webserwer oraz WLAN do szybkiego uruchomienia. Obsługa do 500 punktów Modbus i do 30 urządzeń BACnet MS/TP, izolowane interfejsy EIA-485 z terminacją/polaryzacją na DIP oraz zasilanie AC 24 V czynią go praktycznym wyborem do systemowej integracji i zarządzania automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt PXC5.E003 posiada oznaczenie CE. W dokumentacji wskazano także zgodność m.in. z EAC, RCM, UL/cUL, CSA, FCC Part 15 Class B oraz BACnet B-BC.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie jest odpadem elektronicznym i musi być utylizowane zgodnie z lokalnymi przepisami oraz Dyrektywą Europejską dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zużyte baterie należy oddawać do wyznaczonych punktów zbiórki.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz odpowiednimi normami i instrukcjami producenta.
• Urządzenie jest przeznaczone wyłącznie do użytkowania w miejscach o ograniczonym dostępie, np. w zamykanej szafce. Produkt nie nadaje się do użytku w miejscach, w których mogą przebywać dzieci.
• Urządzenie elektryczne niskonapięciowe, zasilane napięciem AC 24 V -15 / +20 %, 48…63 Hz (SELV / PELV) lub AC 24 V Class 2. Przed rozpoczęciem montażu i podłączania należy stosować wymagania producenta dotyczące zasilania i zabezpieczeń instalacji.
• Zacisk uziemienia funkcjonalnego musi być połączony od strony instalacji z systemem uziemienia budynku (PE).
• Urządzenie posiada wewnętrzny bezpiecznik 3,15 A niewymienny. Zewnętrzną linię zasilającą należy zabezpieczyć zgodnie z dokumentacją producenta: bezpiecznikiem zwłocznym max. 10 A, wyłącznikiem nadprądowym max. 13 A o charakterystyce B, C lub D według EN 60898 albo transformatorem z ograniczeniem prądowym max. 10 A.
• Do podłączenia należy stosować przewody o przekroju 0,5 mm² (AWG24) lub większym, spełniające wymagania IEC 60332-1-2 i IEC 60332-1-3 lub IEC TS 60695-11-21.
• Podłączenia przewodów należy wykonywać wyłącznie przewodami o parametrach zgodnych z dokumentacją. Dla zacisków śrubowych należy stosować dopuszczalne przekroje przewodów, długość odizolowania 6…7,5 mm oraz maksymalny moment dokręcania 0,6 Nm.
• Urządzenie należy montować wyłącznie na standardowej szynie DIN lub na płaskiej powierzchni ściany, w dopuszczalnej pozycji montażu określonej przez producenta.
• Dopuszczalna temperatura pracy wynosi od -5 do +50 °C, z ograniczeniem do -5…+45 °C dla wybranych pozycji montażu wskazanych w dokumentacji. Należy zapewnić wystarczającą wentylację w panelu lub skrzynce instalacyjnej. Temperatura poza skrzynką instalacyjną musi być co najmniej o 10 K niższa. Nieprzestrzeganie tych wymagań grozi przegrzaniem, spaleniem i uszkodzeniem urządzenia.
• Stopień ochrony obudowy wynosi IP30, a części zaciskowej IP20. Produkt należy eksploatować w warunkach zgodnych z dokumentacją, przy wilgotności 5…95% bez kondensacji.
• Interfejsy komunikacyjne EIA-485 (Modbus RTU / BACnet MS/TP) są izolowane elektrycznie. Okablowanie magistrali, terminację i polaryzację należy wykonywać zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może powodować zakłócenia pracy instalacji.
• Interfejs WLAN pracuje w paśmie 2,4…2,462 GHz. WLAN służy do inżynieringu i uruchomienia, może być aktywowany lub dezaktywowany przyciskiem serwisowym i wyłącza się automatycznie po 10 minutach, jeśli żaden klient nie jest podłączony. Ze względów bezpieczeństwa sieć WLAN może zostać trwale wyłączona przez konfigurację.
• Domyślne dane dostępu do WLAN są powiązane z danymi urządzenia i kodem QR umieszczonym na obudowie. W celu ochrony przed nieautoryzowanym dostępem należy zabezpieczyć dostęp do urządzenia i danych konfiguracyjnych.
• Urządzenie zawiera nadajnik radiowy. Należy instalować i użytkować je z zachowaniem minimalnej odległości 20 cm między urządzeniem a ciałem. Nadajnika nie wolno umieszczać ani używać w połączeniu z inną anteną lub nadajnikiem.
• Urządzenie może powodować zakłócenia radiowe, jeśli nie jest zainstalowane i używane zgodnie z instrukcją. W razie wystąpienia zakłóceń należy zastosować środki wskazane przez producenta, takie jak zmiana położenia anteny odbiorczej, zwiększenie odległości od odbiornika lub podłączenie do innego obwodu.
• Nie wolno wprowadzać zmian ani modyfikacji, które nie zostały wyraźnie zatwierdzone przez producenta, ponieważ może to unieważnić prawo do użytkowania urządzenia.
• Opcjonalna bateria CR2032 stosowana do podtrzymania rezerwy energii musi spełniać wymagania IEC 60086-4 lub UL1642 oraz być przystosowana do pracy w temperaturze otoczenia 70 °C. Zużytą baterię należy utylizować zgodnie z obowiązującymi przepisami.
