PXC7.E400M Sterownik – do 200 I/O, komunikacja BACnet/IP, BACnet/SC

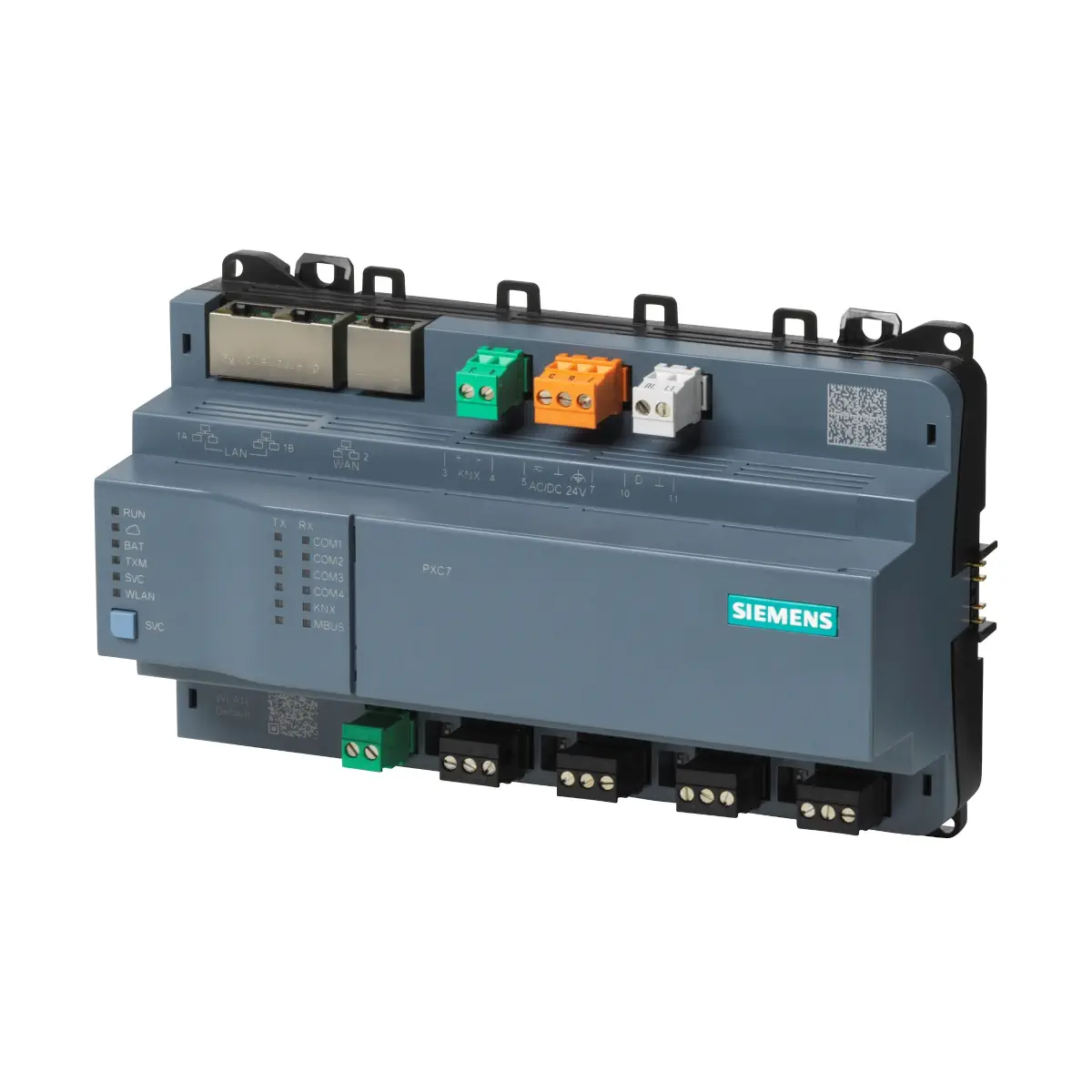

Siemens PXC7.E400M to modułowy sterownik automatyki Desigo™ przeznaczony do automatyzacji instalacji HVAC oraz systemów sterowania i automatyki budynkowej. Sterownik oferuje komunikację BACnet/IP (z certyfikacją BTL) oraz BACnet Secure Connect (BACnet/SC), wbudowany interfejs Web i możliwość zdalnego dostępu przez chmurę. PXC7.E400M obsługuje rozbudowę o moduły wejść/wyjść TXM oraz integrację punktów danych i podsystemów przez Modbus TCP i/lub Modbus RTU, a także integrację urządzeń BACnet MS/TP.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC7.E400M
• Numer zamówieniowy: S55375-C110
• Typ: modułowy, systemowy sterownik automatyki budynkowej (HVAC / BMS)
• Komunikacja: BACnet/IP (BTL), BACnet/SC, BACnet MS/TP, Modbus TCP/RTU, HTTPS
• Profil BACnet: B-BC (Rew. 1.15)
• Funkcje systemowe: alarmowanie, harmonogramy, trendy, ochrona dostępu (profile i kategorie)
• Swobodnie programowalny: łączenie bloków funkcyjnych dostępnych w bibliotekach (graficznie)
• Obsługa modułów I/O: moduły wejść/wyjść TXM
• Integracja Modbus: do 200 integrowanych punktów danych (Modbus TCP i/lub RTU)
• TXM I/O: do 200 wejść i wyjść TXM
• Suma TXM I/O + integrowane DP: 250
• BACnet/SC (węzeł): do 100 podłączonych urządzeń
• BACnet MS/TP (RS485): do 120 urządzeń w sieci polowej (2 × 60)
• Interfejsy RS485 konfigurowalne (Modbus RTU lub MS/TP): 2
• Ethernet: 2-portowy switch (niższe koszty okablowania)
• WLAN: interfejs do inżynieringu i uruchomienia
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: szyna DIN lub ściana

Zastosowanie

PXC7.E400M jest przeznaczony do automatyzacji i integracji systemów HVAC oraz funkcji BMS, w których wymagane są funkcje zarządzania systemowego, obsługa sieci BACnet oraz integracja podsystemów przez Modbus (TCP i/lub RTU) i urządzeń BACnet MS/TP.

Funkcje i możliwości systemowe

• Funkcje systemowe: alarmowanie, harmonogramy, trendy oraz ochrona dostępu z indywidualnie definiowanymi profilami i kategoriami.
• Inżyniering i uruchomienie: za pomocą narzędzia ABT.
• Programowanie: swobodnie programowalny; bloki funkcyjne z bibliotek można łączyć graficznie.
• Obsługa użytkownika: ogólna obsługa przez wbudowany interfejs Web.
• Zdalny dostęp: przez chmurę.

Komunikacja i interfejsy

Ethernet / IP

• Złącza: 3 × RJ45, ekranowane
• Interfejs: 10Base-T / 100Base-TX (IEEE 802.3)
• Prędkość: 10/100 Mbps, autowykrywanie
• Protokoły: BACnet/IP (UDP/IP), BACnet/SC (TCP/IP), HTTPS (TCP/IP)
• Długość kabla: max. 100 m
• Okablowanie (wewnątrz budynku): dla 10 Mbps min. CAT3; dla 100 Mbps min. CAT5; zalecany kabel ekranowany

RS485: Modbus RTU oraz BACnet MS/TP

• Typ interfejsu: EIA-485, izolowany elektrycznie
• RS485 konfigurowalne: 2 interfejsy (dla integracji Modbus RTU i/lub BACnet MS/TP)
• Terminator magistrali: 120 Ohm, przełączany przełącznikiem DIP
• Polaryzacja magistrali: 270 Ohm (pull-up/pull-down), przełączana przełącznikiem DIP
• Okablowanie: kable 3-żyłowe, zalecany kabel ekranowany (ekran do uziemienia budynku w szafie sterowniczej)

Parametry Modbus RTU (RS485)

• Prędkości transmisji: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 (zależnie od konfiguracji)
• Długość kabla: max. 1000 m
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem 24 V AC i 24 V DC

Parametry BACnet MS/TP (RS485)

• Prędkości transmisji: 9600, 19200, 38400, 76800, 115200 (zależnie od konfiguracji)
• Odległość między 2 urządzeniami: max. 500 m
• Długość linii MS/TP: max. 1000 m
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem 24 V AC i 24 V DC

WLAN (uruchomienie i serwis)

• Tryb: bezprzewodowy punkt dostępu
• Standardy: IEEE 802.11b/g/n
• Pasmo: 2.412…2.462 GHz (kanały 1…11)
• Maks. moc radiowa: 16.4 dBm
• Zasięg (bez przeszkód): min. 5 m
• Aktywacja/dezaktywacja: przyciskiem serwisowym; WLAN wyłącza się automatycznie po 10 minutach, jeśli żaden klient nie jest podłączony

Obsługa modułów TXM (rozbudowa I/O)

• Podłączenie: interfejs do modułów wejść/wyjść TXM (magistrala międzymodułowa)
• Napięcie nominalne interfejsu TXM: DC 24 V
• Zasilacz do modułów TXM I/O: max. 300 mA
• Ochrona: odporny na zwarcie

Zasilanie i okablowanie

• Napięcie zasilania: AC 24 V -15 / +20% (PELV), 48…63 Hz lub DC 24 V -15 / +20% (PELV)
• Wewnętrzny bezpiecznik: 4 A, nieodwracalny / niewymienny
• Zabezpieczenie zewnętrznej linii zasilającej (EU): zwłoczny topikowy max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądowym max. 10
• Zaciski śrubowe: do przewodów o przekroju max. 2.5 mm² (14 AWG)
• Uziemienie funkcjonalne: zacisk należy połączyć od strony instalacji z systemem uziemienia budynku (PE)

Dane techniczne

• Pobór mocy (do planowania transformatora): pełne obciążenie AC 71 VA; pełne obciążenie DC 66 W
• Procesor: NXP i.MX8 QuadXPlus, 1.2 GHz
• Pamięć: 2 GB RAM, 8 GB eMMC
• Podtrzymanie zegara (RTC): superkondensator do 7 dni; możliwość zwiększenia do min. 1 miesiąca z opcjonalną baterią BR2032 (typowo 10 lat)
• Temperatura pracy: -5…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność: 5…95% (bez kondensacji)
• Stopień ochrony obudowy (EN 60529): przednie części w wycięciu DIN IP30; część zaciskowa IP20
• Klasa ochrony: III
• Kolor obudowy (góra/dół): 2003 Ti-Szary / 804 Czarny
• Waga (bez/z opakowaniem): 516 g / 581 g
• Wymiary (szer. × wys. × gł.): 198 × 124 × 74,5 mm

Montaż

• Sposób montażu: zatrzask na standardowej szynie DIN lub montaż na ścianie
• Podłączenia: wtykowe zaciski śrubowe dla zasilania i interfejsów
• Warunki pracy: praca w zamkniętych, suchych miejscach, bez kondensacji

Podsumowanie

Siemens PXC7.E400M to wydajny, modularny sterownik BMS/HVAC z komunikacją BACnet/IP (BTL) i BACnet/SC, wbudowanym Web, dostępem zdalnym przez chmurę oraz rozbudową o TXM I/O. Wariant E400M oferuje obsługę do 200 punktów TXM I/O i do 200 integrowanych punktów danych Modbus (łącznie 250), a także 2 konfigurowalne interfejsy RS485 do integracji Modbus RTU lub BACnet MS/TP.
