PXC5.E24 Sterownik – 24 I/O z możliwością rozbudowy o moduły TX do 40 I/O, 80 punktów Modbus, komunikacja BACnet/IP, BACnet/S.C.

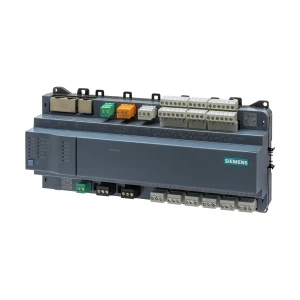

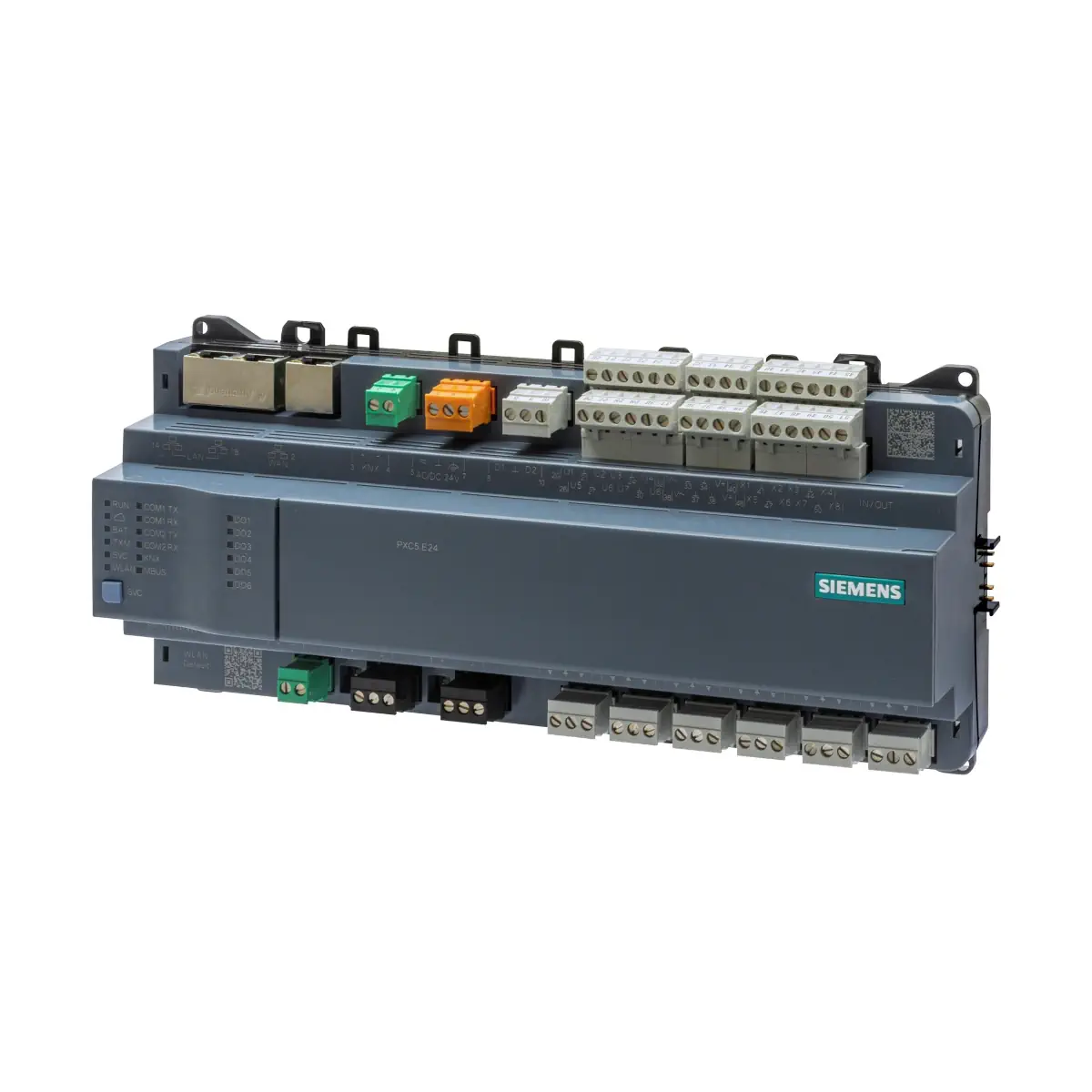

PXC5.E24 to kompaktowy sterownik automatyki Desigo™ firmy Siemens, przeznaczony do automatyzacji instalacji HVAC oraz systemów sterowania i automatyki budynkowej. Sterownik oferuje komunikację BACnet/IP (certyfikat BTL) oraz BACnet Secure Connect (BACnet/SC), wbudowane 24 wejścia/wyjścia i możliwość rozbudowy o moduły I/O TXM…. Urządzenie integruje także m.in. KNX PL-Link, Mbus, Modbus RTU/TCP oraz BACnet MS/TP, a dodatkowo posiada interfejs WLAN i wbudowany 2‑portowy switch Ethernet.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC5.E24
• Numer zamówieniowy: S55375-C104
• Zastosowanie: sterownik automatyki do systemów HVAC i sterowania budynkiem
• Komunikacja BACnet: BACnet/IP (BTL), BACnet/SC
• Wbudowane I/O: 24 punkty (2 DI, 8 UIO, 8 XIO, 6 DO przekaźnikowych)
• Rozbudowa I/O: moduły TXM…; łącznie (wbudowane + TXM) do 80 wejść/wyjść
• Integracje: KNX PL-Link, Mbus, Modbus RTU i/lub TCP, BACnet MS/TP
• Interfejsy RS485: 2 konfigurowalne porty (COM1, COM2)
• Ethernet: 2‑portowy switch + dodatkowy port RJ45
• WLAN: wbudowany punkt dostępowy (802.11b/g/n, 2.4 GHz)
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Integracja z chmurą: Building X

Wbudowane wejścia i wyjścia

• 2 x DI (D1, D2): bezpotencjałowe wejścia cyfrowe (NO/NC).
• 8 x UIO (U1…U8): uniwersalne wejścia/wyjścia.
• 8 x XIO (X1…X8): super uniwersalne wejścia/wyjścia (rozszerzone o sygnały prądowe).
• 6 x DO (DO1…DO6): wyjścia przekaźnikowe (NO/NC oraz tryby m.in. BO, MO, 3‑poz).

Obsługiwane typy sygnałów (UIO/XIO)

• Czujniki pasywne (wejścia analogowe): LG‑Ni 1000, 2x LG‑Ni1000, Pt 1000 (375, 385), NTC 10k (Typ II / Beta (0–50°C) = 3892 K), NTC 100k.
• Czujniki rezystancyjne: 1000 Ω, 2500 Ω, 1000…1175 Ω (dla korekty wartości zadanej).
• Wejścia napięciowe: DC 0…10 V.
• Wejścia cyfrowe: bezpotencjałowe (NO, NC, puls NO).
• Wejścia zliczające: do 25 Hz (mechaniczne), elektroniczne do 100 Hz.
• Wyjścia analogowe: DC 0…10 V.
• Wejścia prądowe (X1…X8): DC 0…20 mA lub 4…20 mA.
• Wyjścia prądowe (X5…X8): DC 4…20 mA.

Komunikacja i integracja systemów

BACnet

• BACnet/IP: komunikacja BACnet/IP na UDP/IP; testowana przez BTL, zgodna ze standardem BACnet, w tym profil B‑BC (rewizja 1.16).
• BACnet/SC: obsługa BACnet Secure Connect na TCP/IP.
• BACnet MS/TP: integracja przez RS485 (COM1/COM2); do 120 urządzeń (2 x 60).
• BACnet/SC hub: do 100 urządzeń BACnet/SC jako hub.

Modbus i Mbus

• Modbus: integracja Modbus RTU (RS485) i/lub Modbus TCP.
• Mbus: bezpośrednia integracja dzięki wbudowanemu managerowi Mbus (EN 13757‑2) ze zintegrowanym zasilaczem lub poprzez konwerter RS485.
• Liczba punktów Mbus oraz Modbus TCP/RTU: do 80.

KNX PL-Link

• Magistrala: KNX TP1 PL‑Link (izolacja galwaniczna).
• Liczba urządzeń: do 64.
• Zasilanie magistrali (wbudowane): maks. 50 mA (możliwość wyłączenia przy zasilaczu zewnętrznym).

Ethernet i WLAN

• Ethernet: 10/100 Mbps, autowykrywanie; zintegrowany 2‑portowy switch.
• Złącza: 3 x RJ45 (2 porty switch + 1 port RJ45 do zastosowania w przyszłości).
• WLAN: punkt dostępowy 802.11b/g/n (2.412…2.462 GHz, kanały 1…11), maks. moc radiowa 16.4 dBm.
• WLAN – obsługa serwisowa: aktywacja/dezaktywacja przyciskiem serwisowym; automatyczne wyłączanie po 10 minutach, jeśli nie jest podłączony klient.

Funkcje systemowe i uruchomienie

• Funkcje systemu: alarmowanie, harmonogramy, trendy, ochrona dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników.
• Inżyniering i uruchomienie: narzędzie ABT Site.
• Programowanie: swobodnie programowalny sterownik; graficzne łączenie bloków funkcyjnych dostępnych w bibliotekach.
• Obsługa: ogólna obsługa za pomocą wbudowanego interfejsu Web.
• Integracja: Building X.

Zasilanie i obciążalność

• Napięcie zasilania: AC 24 V -15 / +20% (PELV), 48…63 Hz lub DC 24 V -15 / +20% (PELV).
• Wewnętrzny bezpiecznik: 4 A (nieodwracalny / niewymienny).
• Pobór mocy (pełne obciążenie): 88 VA / 3.7 A (AC) lub 77 W / 3.2 A (DC).
• Pobór mocy (bez modułów TXM, KNX PL-Link, Mbus i urządzeń peryferyjnych): 24 VA / 1.0 A (AC) lub 12 W / 0.5 A (DC).
• Zasilanie peryferiów – wbudowane:
  • V≃ (24 V): maks. 2 A, suma podłączonych urządzeń < 48 VA / 48 W; odporne na zwarcie.
  • V+ (DC 24 V): maks. 200 mA; odporne na zwarcie, zabezpieczone przed nieprawidłowym okablowaniem 24 V AC.
• Zasilanie modułów TXM: maks. 300 mA (DC 24 V); odporne na zwarcie.

Dane techniczne (wybrane)

• Procesor: NXP i.MX8 DualX, 1.2 GHz
• Pamięć: 1 GByte RAM, 8 GByte eMMC
• Podtrzymanie danych/zegara: superkondensator dla RTC (do 7 dni); możliwość zwiększenia rezerwy energii przy użyciu opcjonalnej baterii BR2032.
• Warunki pracy: -5…50°C, 5…95% r.h. (bez kondensacji)
• Magazynowanie/transport: -25…70°C, 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP30 (przednie części w wycięciu DIN), IP20 (część zaciskowa)
• Kolor obudowy: góra 2003 Ti‑Szary / dół 804 Czarny
• Masa: 770 g (bez opakowania) / 860 g (z opakowaniem)
• Wymiary: 270 x 124.5 x 69.4 mm

Montaż

• Sposób montażu: na standardowej szynie DIN lub na ścianie.
• Zaciski: wtykowe zaciski śrubowe do zasilania i interfejsów.
• Temperatura otoczenia a pozycja montażowa:
  • do -5…50°C – montaż na ścianie, poziomo (od lewej do prawej / od prawej do lewej),
  • do -5…45°C – montaż na ścianie, pionowo (od góry do dołu / od dołu do góry) oraz na poziomej powierzchni.

Podsumowanie

Siemens PXC5.E24 to nowoczesny, kompaktowy sterownik automatyki dla HVAC i BMS, łączący BACnet/IP (BTL) i BACnet/SC z szeroką integracją (KNX PL‑Link, Mbus, Modbus, BACnet MS/TP), wbudowanym 2‑portowym switchem Ethernet, WLAN oraz zestawem 24 wbudowanych I/O. Możliwość rozbudowy o moduły TXM (do 80 I/O) oraz funkcje systemowe, webowa obsługa i uruchomienie w ABT Site czynią go elastyczną podstawą do budowy i modernizacji automatyki budynkowej.
