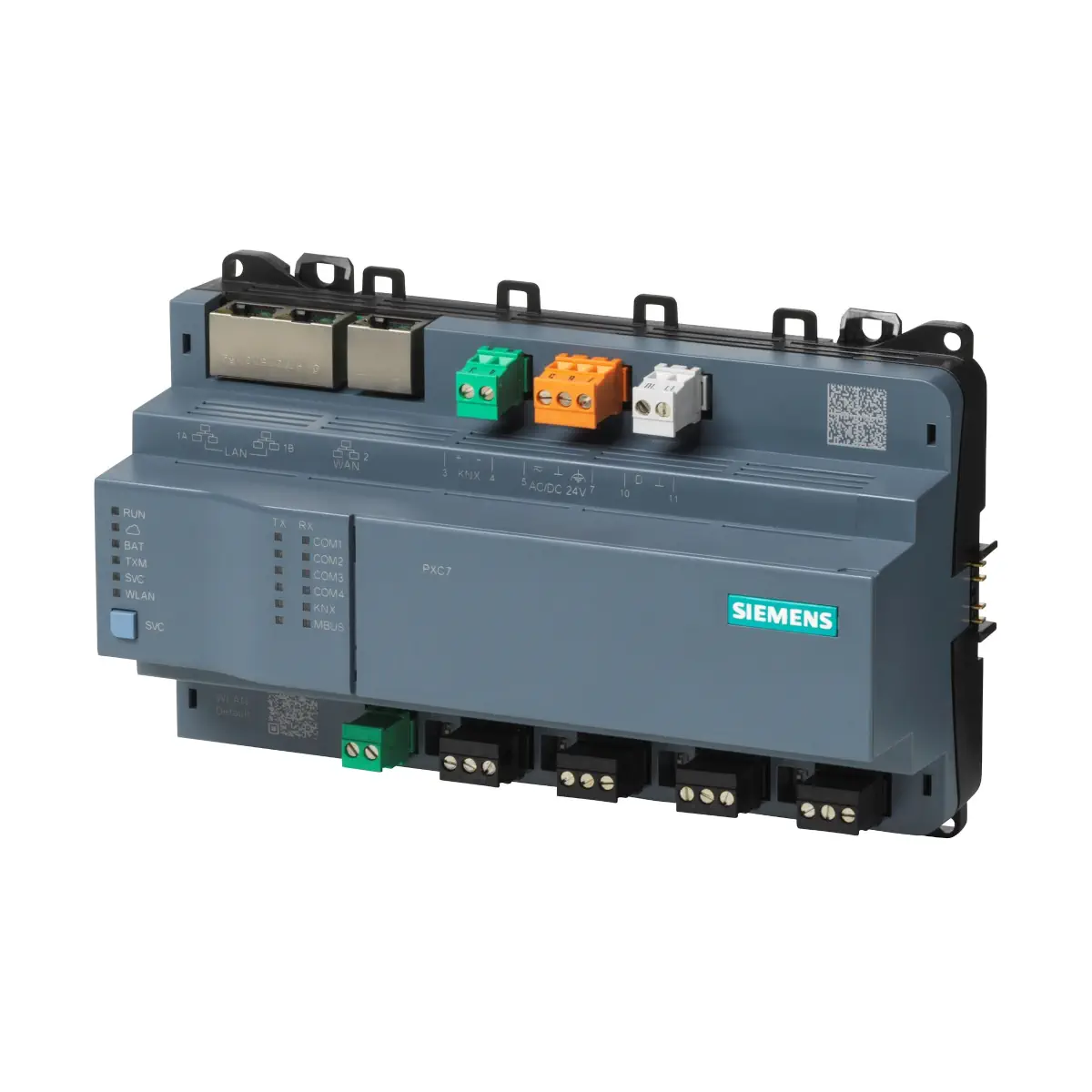

PXC7.E400L Sterownik – do 400 I/O, komunikacja BACnet/IP, BACnet/SC

Siemens Desigo™ PXC7.E400L to modułowy sterownik automatyki przeznaczony do automatyzacji instalacji HVAC oraz systemów sterowania i automatyki budynkowej. Wersja E400L oferuje rozszerzone możliwości rozbudowy o moduły TXM I/O oraz integrację punktów danych i urządzeń poprzez BACnet/IP, BACnet Secure Connect (BACnet/SC), BACnet MS/TP i Modbus TCP/RTU. Urządzenie posiada wbudowany interfejs Web, obsługuje zdalny dostęp przez chmurę oraz oferuje 2-portowy switch Ethernet ułatwiający okablowanie.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: Desigo™
• Model: PXC7.E400L
• Numer zamówieniowy: S55375-C105
• Typ: modułowy oraz systemowy sterownik dla instalacji HVAC i automatyki budynkowej
• Komunikacja BACnet: BACnet/IP (komunikacja testowana przez BTL) oraz BACnet/SC
• Profil BACnet: B-BC (Rew. 1.15)
• BACnet Secure Connect: praca jako BACnet/SC hub lub BACnet/SC węzeł
• Integracje: Modbus TCP i/lub Modbus RTU oraz urządzenia BACnet MS/TP
• Interfejs Web: wbudowany
• Zdalny dostęp: przez chmurę
• Ethernet: 2-portowy switch (niższe koszty okablowania)
• WLAN: interfejs do inżynieringu i uruchomienia
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: na szynie DIN lub na ścianie

Skalowalność i pojemność (wariant E400L)

• Liczba wejść/wyjść TXM: do 400
• Liczba integrowanych punktów danych (Modbus TCP i/lub RTU): do 400
• Całkowita liczba (we/wy TXM + integrowane punkty danych): 600
• Liczba urządzeń BACnet/SC podłączonych jako węzeł: do 100
• Liczba urządzeń BACnet MS/TP w sieci polowej (RS485): do 240 (4 x 60)
• Liczba konfigurowalnych interfejsów RS485 (Modbus RTU lub MS/TP): 4

Zastosowanie

PXC7.E400L jest przeznaczony do realizacji funkcji sterowania i zarządzania w instalacjach HVAC oraz w systemach automatyki budynkowej, w tym do pracy z funkcjami systemowymi oraz integracji podsystemów i urządzeń komunikujących się poprzez BACnet oraz Modbus.

Funkcje i działanie

• Funkcje systemowe: alarmowanie, harmonogramy, trendy, ochrona dostępu (profile i kategorie definiowane indywidualnie)
• Sterownik systemowy: praca w sieciach systemowych poprzez BACnet/IP, BACnet/SC lub BACnet MS/TP
• Inżyniering i uruchomienie: za pomocą narzędzia ABT
• Programowanie: swobodnie programowalny – bloki funkcyjne z bibliotek można łączyć graficznie
• Obsługa lokalna: przez wbudowany interfejs Web

Interfejsy komunikacyjne

Ethernet

• Złącza: 3 x RJ45, ekranowane (w tym 2 x RJ45 jako interfejs Ethernet ze switchem oraz 1 x RJ45 dla przyszłych zastosowań)
• Typ interfejsu: 10Base-T / 100Base-TX, zgodny z IEEE 802.3
• Prędkość: 10/100 Mbps, autowykrywanie
• Protokoły: BACnet/IP (UDP/IP), BACnet/SC (TCP/IP) oraz HTTPS (TCP/IP)
• Długość kabla: maks. 100 m

RS485 (COM1…COM4) – Modbus RTU / BACnet MS/TP

• Typ interfejsu: EIA-485, izolowany elektrycznie
• Terminacja magistrali: wewnętrzny terminator 120 Ω, przełączany przełącznikiem DIP
• Polaryzacja magistrali: 270 Ω pull-up/pull-down, przełączana przełącznikiem DIP
• Okablowanie: kable 3-żyłowe, zalecany kabel ekranowany (ekran podłączony do uziemienia budynku w szafie sterowniczej)
• Długość kabla (Modbus RTU): maks. 1000 m
• MS/TP: odległość między 2 urządzeniami maks. 500 m, długość linii MS/TP maks. 1000 m
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem 24 V AC i 24 V DC

WLAN (do inżynieringu i uruchomienia)

• Tryb: bezprzewodowy punkt dostępu
• Standardy: IEEE 802.11b/g/n
• Pasmo: 2.412…2.462 GHz (kanały 1…11)
• Maks. moc radiowa: 16.4 dBm
• Zasięg (bez przeszkód): min. 5 m
• Aktywacja/dezaktywacja: przyciskiem serwisowym; automatyczne wyłączenie WLAN po 10 minutach, jeśli nie jest podłączony klient

Interfejs modułów TXM

• Napięcie nominalne: DC 24 V
• Zasilacz dla modułów TXM I/O: maks. 300 mA
• Ochrona: odporny na zwarcie
• Zasilanie urządzeń obiektowych (na module TXM): AC 24 V (zacisk V~) maks. 2 A, odporny na zwarcie (tylko jeśli PXC7 jest zasilany z AC)

Sygnalizacja i serwis

• Diody LED stanu i komunikacji: m.in. Ethernet, RUN, TXM, SVC, WLAN oraz COM (TX/RX)
• Sygnalizacja połączenia z chmurą: dioda niebieska (status połączenia)
• Przycisk serwisowy: identyfikacja w sieci oraz włącz/wyłącz WLAN
• Wskaźnik baterii: dioda BAT (status opcjonalnej baterii)

Dane techniczne

• Zasilanie AC: AC 24 V -15 / +20% (PELV), 48…63 Hz
• Zasilanie DC: DC 24 V -15 / +20% (PELV)
• Wewnętrzny bezpiecznik: 4 A, nieodwracalny / niewymienny
• Pobór mocy (pełne obciążenie, do planowania transformatora): 71 VA (AC) / 66 W (DC)
• Procesor: NXP i.MX8 QuadXPlus, 1.2 GHz
• Pamięć: 2 GB RAM, 8 GB eMMC
• Podtrzymanie zegara RTC (awaria zasilania): superkondensator do 7 dni; możliwość zwiększenia do min. 1 miesiąca z opcjonalną baterią BR2032
• Stopień ochrony: IP30 (części przednie w wycięciu DIN), IP20 (część zaciskowa)
• Temperatura pracy: -5…50°C
• Temperatura składowania/transportu: -25…70°C
• Wilgotność: 5…95% (bez kondensacji)
• Kolor obudowy (góra/dół): Ti-szary / czarny
• Masa: 516 g (bez opakowania)

Montaż i okablowanie

• Montaż: zatrzask na standardowej szynie DIN lub montaż na ścianie
• Zaciski: wtykowe zaciski śrubowe do zasilania i interfejsów
• Przekroje przewodów (zaciski śrubowe): do maks. 2,5 mm²
• Długość zdzierania izolacji: 6…7,5 mm
• Maks. moment dokręcania: 0,6 Nm

Podsumowanie

Siemens PXC7.E400L to wydajny i elastyczny sterownik Desigo™ do automatyki budynkowej, zapewniający rozbudowę do 400 punktów I/O TXM oraz integrację do 400 punktów danych (łącznie 600). Dzięki obsłudze BACnet/IP, BACnet/SC, BACnet MS/TP oraz Modbus TCP/RTU, a także wbudowanemu interfejsowi Web, WLAN i 2-portowemu switchowi Ethernet, PXC7.E400L stanowi solidną podstawę do nowoczesnych systemów HVAC i BMS wymagających szerokiej integracji i funkcji systemowych.
