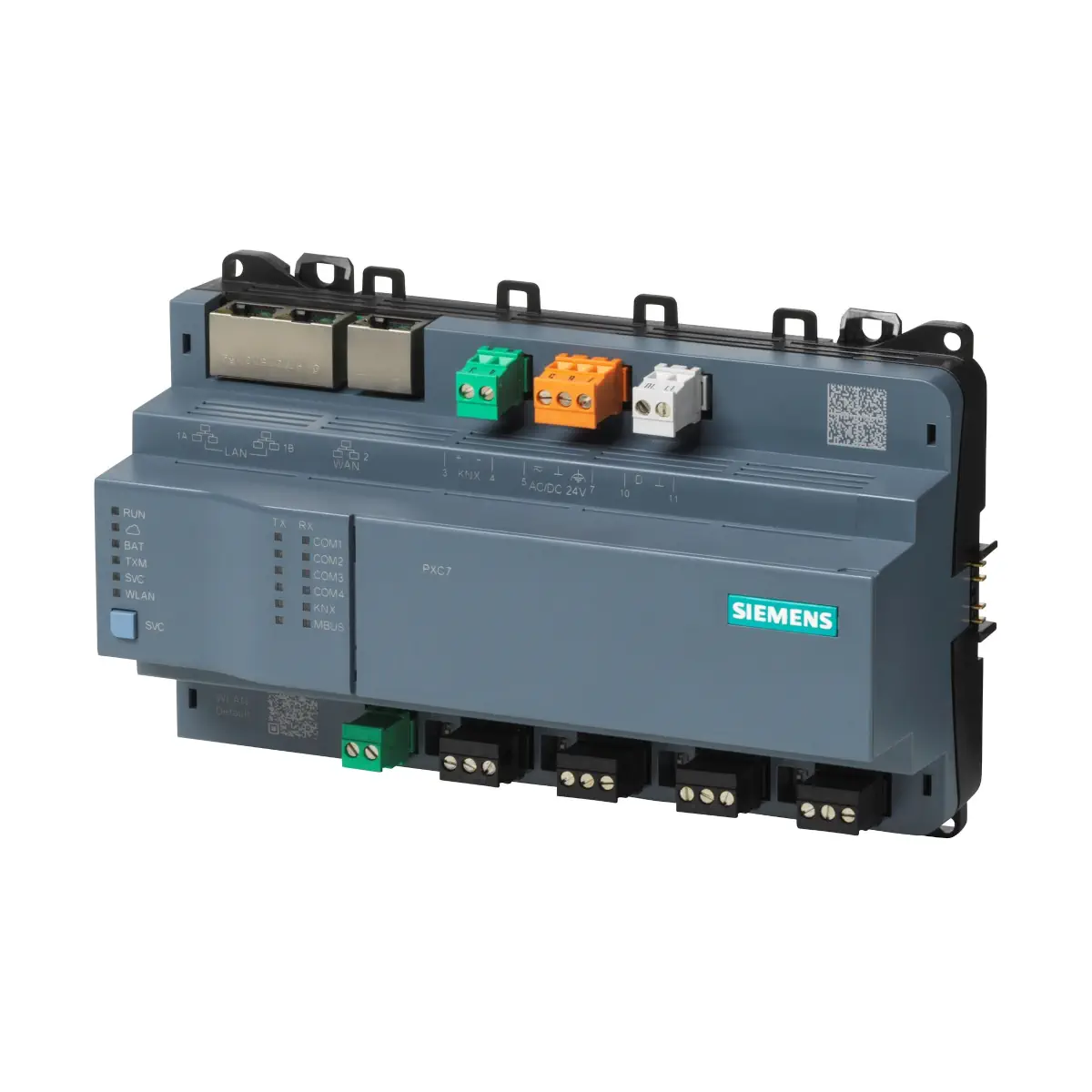

PXC7.E400S Sterownik – do 100 I/O, komunikacja BACnet/IP, BACnet/SC

PXC7.E400S to modułowy, systemowy sterownik automatyki Desigo™ firmy Siemens, przeznaczony do automatyzacji instalacji HVAC oraz systemów sterowania i automatyki budynkowej. Sterownik oferuje komunikację BACnet/IP (certyfikat BTL) oraz BACnet Secure Connect (BACnet/SC), posiada wbudowany interfejs Web i umożliwia zdalny dostęp przez chmurę. Model E400S obsługuje podłączenie modułów wejść/wyjść TXM oraz integrację punktów danych Modbus TCP i/lub Modbus RTU, a także integrację urządzeń BACnet MS/TP.

Najważniejsze cechy

• Producent: Siemens
• Seria / platforma: Desigo™
• Model: PXC7.E400S
• Numer zamówieniowy: S55375-C111
• Typ: sterownik automatyki (modułowy i systemowy) dla HVAC oraz automatyki budynkowej
• Komunikacja IP: BACnet/IP (BTL), BACnet/SC; dostęp HTTPS
• Integracje: Modbus TCP i/lub Modbus RTU; urządzenia BACnet MS/TP
• Wbudowany interfejs Web do ogólnej obsługi
• Zdalny dostęp: przez chmurę
• Ethernet: 2-portowy switch (niższe koszty okablowania)
• WLAN: interfejs do inżynieringu i uruchomienia
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: na szynie DIN lub na ścianie

Skalowanie i pojemność (PXC7.E400S)

• Liczba wejść/wyjść TXM: do 100
• Liczba integrowanych punktów danych (Modbus TCP i/lub RTU): do 100
• Całkowita liczba (wej/wyj TXM + integrowane DP): 100
• Liczba urządzeń BACnet/SC podłączonych jako węzeł: do 100
• Liczba urządzeń BACnet MS/TP w sieci polowej (RS485): do 60 (w zależności od zachowania urządzeń MS/TP)
• Liczba konfigurowalnych interfejsów RS485: 1

Zastosowanie

PXC7.E400S jest przeznaczony do automatyzacji i integracji systemów HVAC oraz automatyki budynkowej, w tym do realizacji funkcji systemowych oraz do rozbudowy o moduły TXM. Sterownik pozwala integrować dane i podsystemy poprzez Modbus oraz urządzenia w sieci BACnet MS/TP, a komunikację IP realizuje poprzez BACnet/IP i BACnet/SC.

Funkcje i działanie

Funkcje systemowe

• Alarmowanie
• Harmonogramy
• Trendy
• Ochrona dostępu z indywidualnie definiowanymi profilami i kategoriami

Programowanie i uruchomienie

• Swobodnie programowalny – bloki funkcyjne dostępne w bibliotekach można łączyć graficznie.
• Inżyniering i uruchomienie za pomocą narzędzia ABT.

BACnet i bezpieczeństwo komunikacji

• Komunikacja BACnet: BACnet/IP lub BACnet/SC albo BACnet MS/TP (zgodnie ze standardem BACnet, profil B-BC (Rew. 1.15)).
• BACnet Secure Connect: praca jako BACnet/SC hub lub BACnet/SC węzeł.

Interfejsy i komunikacja

Ethernet

• Złącza: 3 x RJ45, ekranowane
• Interfejs: 10Base-T / 100Base-TX, IEEE 802.3
• Prędkość: 10/100 Mbps, autowykrywanie
• Protokoły: BACnet/IP (UDP/IP), BACnet/SC (TCP/IP), HTTPS (TCP/IP)
• Długość kabla: maks. 100 m

RS485 (COM) – Modbus RTU lub BACnet MS/TP

• Liczba interfejsów RS485 (PXC7.E400S): 1
• Typ interfejsu: EIA-485, izolowany elektrycznie
• Terminator magistrali: 120 Ohm (przełączany przełącznikiem DIP)
• Polaryzacja magistrali: 270 Ohm pull-up/pull-down (przełączana przełącznikiem DIP)
• Okablowanie: kable 3-żyłowe, zalecany kabel ekranowany (ekran podłączony do uziemienia budynku w szafie sterowniczej)

Modbus RTU

• Prędkości transmisji: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 (zależnie od konfiguracji)
• Długość kabla: maks. 1000 m
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem 24 V AC i 24 V DC

BACnet MS/TP

• Prędkości transmisji: 9600, 19200, 38400, 76800, 115200 (zależnie od konfiguracji)
• Odległość między 2 urządzeniami: maks. 500 m
• Długość linii MS/TP: maks. 1000 m
• Ochrona: odporny na zwarcie; ochrona przed błędnym okablowaniem 24 V AC i 24 V DC

WLAN (do inżynieringu i uruchomienia)

• Tryb: bezprzewodowy punkt dostępu
• Standardy: IEEE 802.11b/g/n
• Pasmo: 2.412…2.462 GHz
• Kanały: 1…11
• Maks. moc RF: 16.4 dBm
• Zasięg (bez przeszkód): min. 5 m
• Parowanie/aktywacja: przyciskiem serwisowym; automatyczne wyłączenie po 10 minutach, jeśli nie jest podłączony klient WLAN
• Bezpieczeństwo: WLAN może zostać trwale wyłączony podczas konfiguracji

Interfejs modułów TXM

• Napięcie nominalne: DC 24 V
• Zasilacz do modułów TXM I/O: maks. 300 mA
• Ochrona: odporny na zwarcie

Sygnalizacja LED i przycisk serwisowy

• Ethernet (zielony): połączenie aktywne / brak połączenia / ruch sieciowy
• Ethernet (żółty): 100 Mbps / 10 Mbps
• RUN (zielony): urządzenie pracuje / nie pracuje / rozruch lub zatrzymanie programu
• RUN (czerwony): OK / błąd HW lub SW / brak lub uszkodzony firmware lub aplikacja
• Chmura (niebieski): połączenie z chmurą OK / brak połączenia z chmurą
• BAT (czerwony): opcjonalna bateria OK / bateria rozładowana – wymień
• TXM (żółty): komunikacja / brak komunikacji z modułami TXM
• SVC (czerwony): OK / urządzenie nie zostało skonfigurowane / identyfikacja po komendzie „wink”
• WLAN (niebieski): WLAN nieaktywny / aktywny z klientem / aktywny bez klienta
• COM (żółty): komunikacja (TX/RX) / brak komunikacji z podsystemem
• Przycisk serwisowy: krótkie wciśnięcie (< 1 s) – identyfikacja w sieci; długie (> 3 s) – włącz/wyłącz WLAN

Dane techniczne

• Zasilanie: AC 24 V -15 / +20% (PELV), 48…63 Hz lub DC 24 V -15 / +20% (PELV)
• Zaciski zasilania: śrubowe, do przewodów do maks. 2.5 mm² (14 AWG)
• Wewnętrzny bezpiecznik: 4 A, nieodwracalny / niewymienny
• Pobór mocy (do planowania transformatora): pełne obciążenie AC 71 VA; pełne obciążenie DC 66 W
• Procesor: NXP i.MX8 QuadXPlus, 1.2 GHz
• Pamięć: 2 GB RAM; 8 GB eMMC
• Podtrzymanie danych/RTC: superkondensator do obsługi zegara czasu rzeczywistego (7 dni); opcjonalna bateria BR2032 zwiększa rezerwę energii do min. 1 miesiąca (typowo 10 lat – zależnie od żywotności baterii i użytkowania)

Montaż i warunki otoczenia

• Montaż: na standardowej szynie DIN lub na ścianie
• Temperatura otoczenia (praca): -5…50 °C (szczegóły zależne od pozycji montażowej)
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…70 °C
• Stopień ochrony obudowy: przednie części w wycięciu DIN IP30; część zaciskowa IP20
• Klasa ochrony: III

Zaciski połączeniowe (wybrane)

• 1A, 1B: 2 x RJ45 – interfejs Ethernet ze switchem
• 2: 1 x RJ45 – interfejs (do zastosowania w przyszłości)
• 5, 6: zasilanie AC 24 V
• 7: uziemienie funkcjonalne (połączyć od strony instalacji z uziemieniem budynku (PE))
• COM1: EIA-485 (Modbus lub MS/TP)
• Prawa strona urządzenia: interfejs do podłączenia modułów wejścia/wyjścia TXM

Obudowa, wymiary i masa

• Kolor (góra/dół): 2003 Ti-Szary / 804 Czarny
• Wymiary (gabaryt): ok. 198 × 124 × 74.5 mm
• Waga: 516 g (bez opakowania) / 581 g (z opakowaniem)

Podsumowanie

Siemens PXC7.E400S to kompaktowy sterownik systemowy Desigo™ dla automatyki HVAC i budynkowej, zapewniający komunikację BACnet/IP (BTL) oraz BACnet/SC, integrację Modbus i BACnet MS/TP, obsługę do 100 punktów (TXM I/O i/lub integrowanych punktów danych) oraz praktyczne funkcje systemowe (alarmy, harmonogramy, trendy i kontrola dostępu). Wbudowany interfejs Web, 2-portowy switch Ethernet oraz WLAN do uruchomienia ułatwiają wdrożenie i serwis w nowoczesnych instalacjach automatyki budynkowej.
