PXC4.E16S-2 Sterownik – 16 I/O z możliwością rozbudowy o moduły TX do 40 I/O, komunikacja BACnet / IP

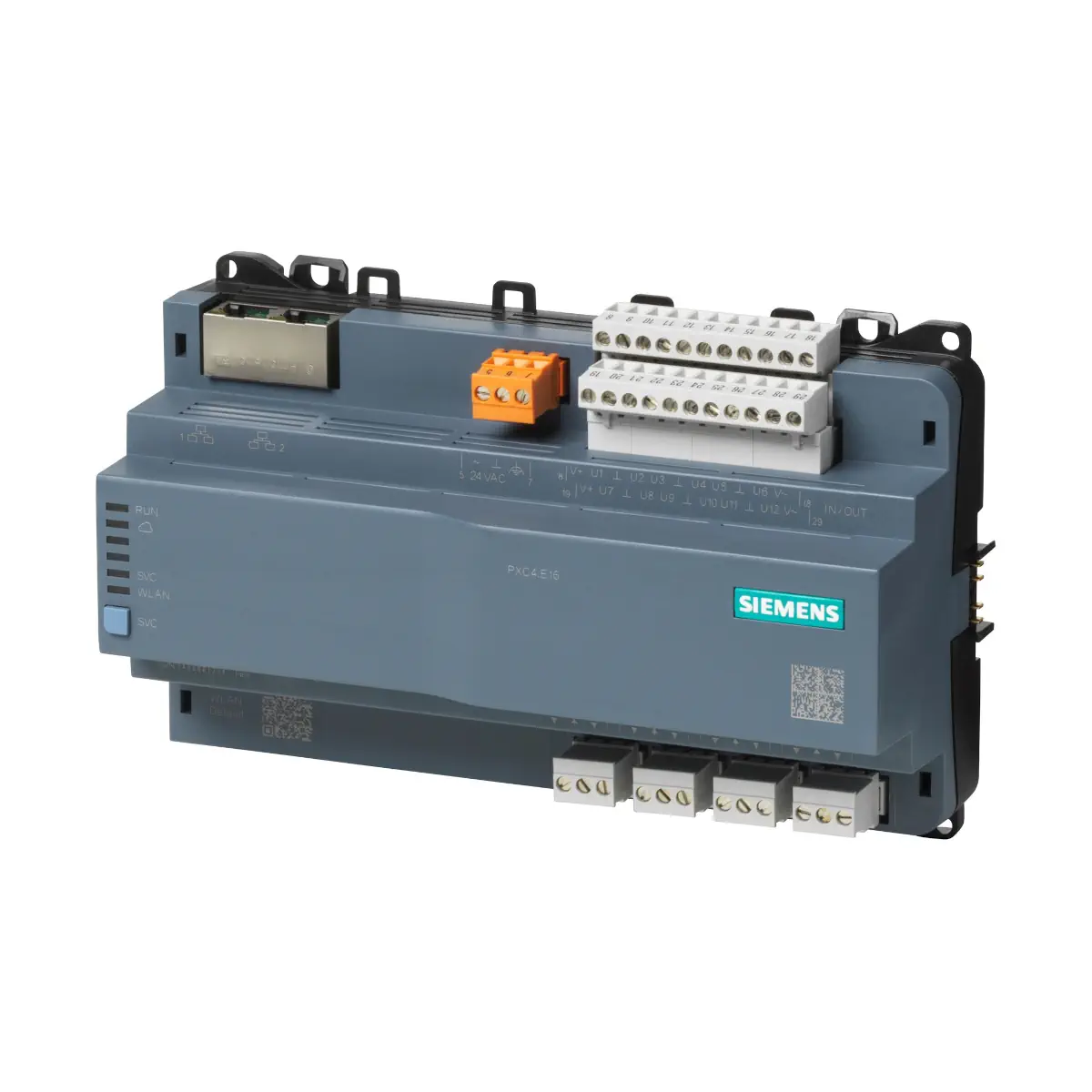

PXC4.E16S-2 to kompaktowa stacja automatyki Desigo™ przeznaczona do sterowania układami pierwotnymi w systemach HVAC i automatyki budynkowej. Urządzenie jest swobodnie programowalne (graficzny interfejs programowania w ABT Site) i komunikuje się po BACnet/IP (BTL certified) oraz BACnet Secure Connect (BACnet/SC). Wariant E16S-2 oferuje 16 wejść/wyjść onboard (12 uniwersalnych UIO + 4 wyjścia przekaźnikowe) i może być rozbudowany o moduły TXM… do łącznej liczby do 40 punktów I/O.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC4.E16S-2
• Numer zamówieniowy (Order number): S55375-C152
• Przeznaczenie: sterowanie układami pierwotnymi w systemach HVAC i BMS
• Programowanie: swobodnie programowalna stacja automatyki (graficzne schematy funkcyjne w ABT Site)
• Komunikacja: BACnet/IP (BTL certified) oraz BACnet/SC (BACnet Secure Connect)
• Wbudowany przełącznik: 2-portowy Ethernet switch (2 × RJ45)
• WLAN: wbudowany interfejs do inżynierii i uruchomienia (punkt dostępowy)
• I/O onboard: 16 (12 × UIO, 4 × DO – przekaźnikowe)
• Rozbudowa I/O: do 40 punktów (onboard + moduły TXM)
• Zasilanie: AC 24 V lub DC 24 V (PELV)
• Montaż: szyna DIN lub montaż na ścianie, wtykowe bloki zacisków śrubowych
• Integracja z chmurą: łączność z Building X (zdalny dostęp i szeregi czasowe punktów danych)

Zastosowanie

PXC4.E16S-2 jest zoptymalizowaną, elastyczną stacją automatyki do systemów HVAC i BACS, wyposażoną w funkcje systemowe (m.in. alarmowanie, harmonogramy, trendy oraz ochronę dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników). Dzięki kompaktowej budowie oraz rozbudowie przez moduły TXM… urządzenie sprawdza się jako sterownik dla aplikacji wymagających zarówno uniwersalnych wejść/wyjść, jak i wyjść przekaźnikowych.

Komunikacja, obsługa i cyberbezpieczeństwo

• BACnet: komunikacja BACnet na IP (BACnet/IP lub BACnet/SC) zgodna ze standardem BACnet, w tym profil B-BC (Rev. 1.20); urządzenie wspiera BACnet/SC jako node.
• IT security: m.in. HTTPS, IEC-62443 4-2 (Security Level 2) oraz BACnet Secure Connect.
• Wbudowany web interface: ogólna obsługa poprzez wbudowany interfejs WWW.
• Ethernet: 2 × RJ45, 10/100 Mbps (autosensing), wbudowany 2-portowy switch dla ekonomicznego okablowania.
• WLAN (uruchomienie): punkt dostępowy IEEE 802.11b/g/n (2,4 GHz), aktywacja/dezaktywacja przyciskiem serwisowym; WLAN automatycznie wyłącza się po 10 minutach, jeśli nie ma podłączonego klienta (może być też trwale wyłączony konfiguracyjnie).
• Building X: łączność chmurowa dla zdalnego dostępu oraz szeregów czasowych punktów danych; możliwe komendowanie punktów danych (np. zmiana stanu, zapis nastaw, sterowanie wyjściami).

Wejścia/wyjścia (onboard)

12 × uniwersalne wejścia/wyjścia U1…U12 (UIO)

Uniwersalne punkty UIO obsługują wiele typów sygnałów (wejścia z przetwornikiem A/C 16-bit oraz wyjścia analogowe z przetwornikiem C/A 10-bit):

• Czujniki pasywne: LG-Ni 1000, 2× LG-Ni1000, Pt 1000 (375, 385), NTC 10k (Type II / Beta (0–50 °C) = 3892 K), NTC 100k
• Czujniki rezystancyjne: 1000 Ω, 2500 Ω, 1000…1175 Ω (przesunięcie nastawy)
• Wejście napięciowe (AI): DC 0…10 V
• Wejście prądowe (AI): DC 0…20 mA lub 4…20 mA (tylko na wejściach U1, U2, U7, U8)
• Wejścia binarne: styki bezpotencjałowe do funkcji sygnalizacyjnych
• Licznik: do 25 Hz (przełącznik elektroniczny do 100 Hz)
• Wyjście analogowe (AO): DC 0…10 V

4 × wyjścia przekaźnikowe DO1…DO4

• Typ styków: przełączne (NO, NC, pulse)
• Napięcie łączeniowe (maks.): AC 250 V / DC 30 V
• Obciążalność (AC): NO maks. 4 A (rezystancyjne) / 3 A (indukcyjne, cos φ 0,6); NC maks. 2 A (rezystancyjne) / 1,5 A (indukcyjne, cos φ 0,6)
• Obciążalność (DC): NO maks. 3 A rezystancyjne przy DC 30 V; NC maks. 1 A rezystancyjne przy DC 30 V
• Czasy zadziałania/zwolnienia: typowo 7 ms / 3 ms
• Wytrzymałość izolacji (wzmocniona) między stykami przekaźnika a elektroniką: AC 3750 V (EN 60730-1)

Rozbudowa o moduły TXM…

PXC4.E16S-2 może być rozbudowany o moduły I/O serii TXM (onboard + TXM do 40 punktów I/O). Przykładowe, kompatybilne moduły TXM obejmują:

• Wejścia cyfrowe: TXM1.8D, TXM1.16D
• Moduły uniwersalne: TXM1.8U, TXM1.8U-ML
• Moduły super-uniwersalne: TXM1.8X, TXM1.8X-ML
• Moduły przekaźnikowe: TXM1.6R, TXM1.6R-M
• Moduł pomiaru rezystancji (Pt100, 4-przewodowy): TXM1.8P
• Moduł triakowy: TXM1.8T
• Moduł wejść cyfrowych i przekaźników: TXM1.4D3R
• Moduły zasilania / połączeń magistrali: TXS1.12F10, TXS1.EF10
• Rozszerzenie magistrali wyspowej: TXA1.IBE

Zasilanie i zasilanie urządzeń polowych

• Napięcie zasilania: AC 24 V -15 / +20% (PELV), 48…63 Hz lub DC 24 V -15 / +20% (PELV)
• Zabezpieczenie: ochrona przed odwrotną polaryzacją dla DC 24 V
• Bezpiecznik wewnętrzny: 4 A (nieodwracalny / niewymienny)
• Bezpiecznik zewnętrzny linii zasilającej (EU): bezpiecznik max. 10 A (zwłoczny) lub wyłącznik max. 13 A, charakterystyka B/C/D (EN 60898) albo zasilacz z ograniczeniem prądu max. 10 A
• Zasilanie urządzeń polowych (onboard): DC 24 V na V+ (maks. 100 mA, zabezpieczone przed zwarciem)
• Zasilanie urządzeń polowych (onboard): 24 V na V≃ (maks. 2 A, zabezpieczone przed zwarciem); jeśli urządzenie jest zasilane napięciem DC, wtedy zasilanie na V≃ jest również napięciem DC
• Pobór mocy (pełne obciążenie): 78 VA / 3,25 A (AC 24 V) lub 66 W / 2,75 A (DC 24 V)
• Pobór mocy (obciążenie podstawowe): 10 VA / 0,4 A (AC 24 V) lub 6 W / 0,25 A (DC 24 V)

Montaż i okablowanie

• Montaż: na szynie DIN lub na płaskiej powierzchni (na ścianie)
• Zaciski: wtykowe bloki zacisków śrubowych
• Przekroje przewodów (zaciski śrubowe): do max. 2,5 mm²
• Dopuszczalne przewody (zaciski, w skrócie): Cu-drut lub Cu-linka (także bez tulejki), zgodnie z podanymi zakresami dla pojedynczego lub podwójnego przewodu
• Długość odizolowania: 6…7,5 mm
• Maks. moment dokręcania: 0,6 Nm
• Długość okablowania do urządzeń polowych: maks. 300 m (Cu); dla sygnałów AI NTC10K i AI NTC100K: 30 m lub 300 m z ekranowaniem
• Temperatura otoczenia (praca): -5…50 °C (w zależności od pozycji montażu; dla części orientacji montażu do -5…45 °C)

Dane techniczne (wybrane)

• Procesor: Texas Instruments AM335x, 600 MHz
• Pamięć: 512 MB RAM, 512 MB Flash
• Podtrzymanie zegara RTC: superkondensator (ok. 7 dni)
• Ethernet: 10/100 Mbps, BACnet/IP (UDP/IP), BACnet/SC (TCP/IP), HTTPS (TCP/IP)
• WLAN: IEEE 802.11b/g/n, 2,4…2,462 GHz, kanały 1…11, moc maks. 16,4 dBm
• Stopień ochrony: IP30 (części frontowe w wycięciu DIN), IP20 (część zaciskowa)
• Masa (bez opakowania): 483 g
• Kolor obudowy (góra/dół): 2003 Ti-Grey / 804 Black

Podsumowanie

Siemens PXC4.E16S-2 to kompaktowa, swobodnie programowalna stacja automatyki Desigo™ do sterowania instalacjami HVAC i automatyką budynkową, oferująca 12 uniwersalnych UIO oraz 4 wyjścia przekaźnikowe w standardzie i możliwość rozbudowy do 40 punktów I/O z modułami TXM. Dzięki BACnet/IP (BTL certified), BACnet/SC, wbudowanemu 2-portowemu switchowi Ethernet, interfejsowi WLAN do uruchomienia oraz integracji z Building X urządzenie zapewnia nowoczesną komunikację, wygodną inżynierię i bezpieczną eksploatację.
