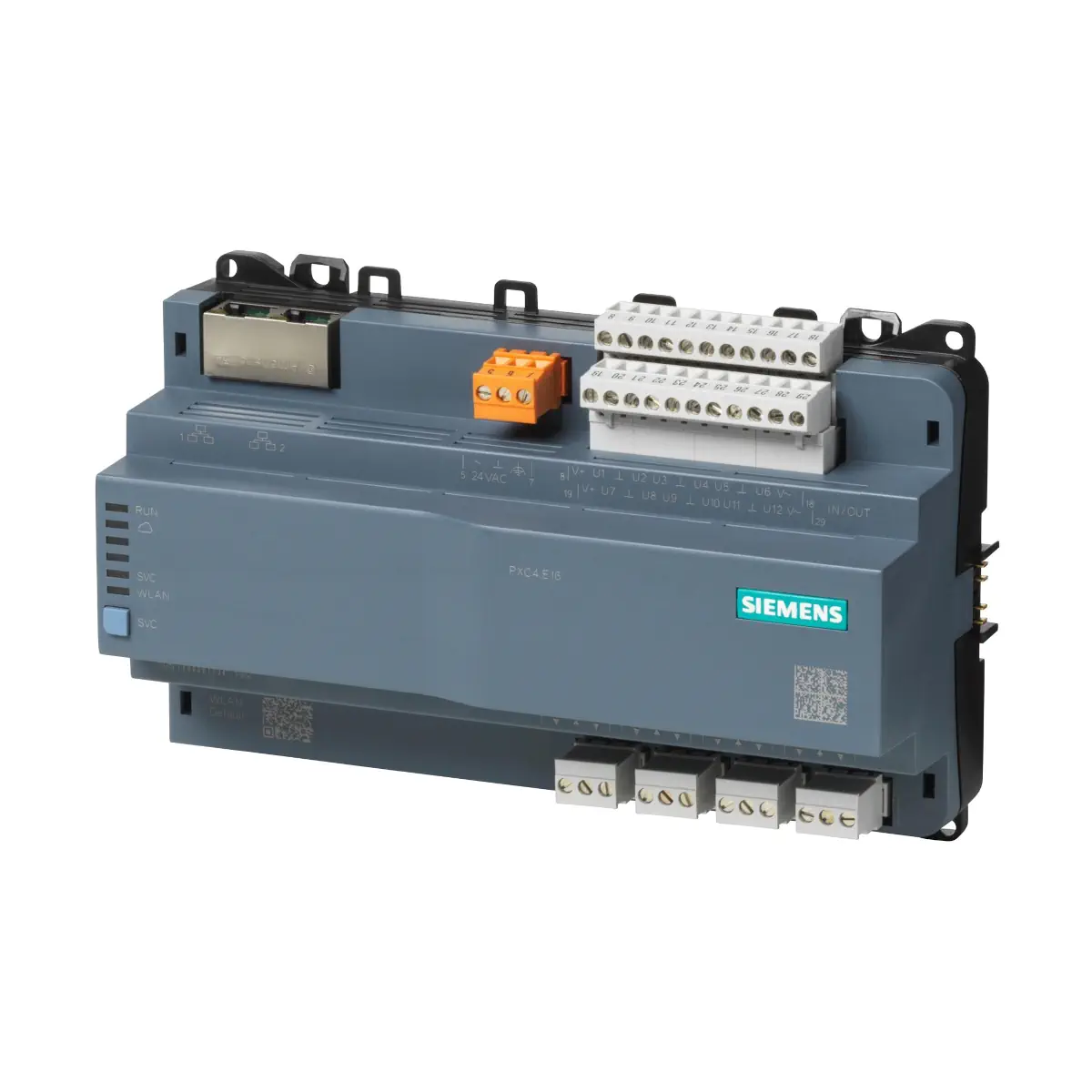

PXC4.E16S Sterownik – 16 I/O z możliwością rozbudowy o moduły TX do 40 I/O, komunikacja BACnet / IP

PXC4.E16S to kompaktowa stacja automatyki Siemens Desigo™ do systemów HVAC i automatyki budynkowej, przeznaczona do sterowania instalacjami (m.in. układami pierwotnymi). Urządzenie jest swobodnie programowalne z użyciem graficznego interfejsu programowania i komunikuje się w standardach BACnet/IP (BTL tested) oraz BACnet Secure Connect (BACnet/SC) (jako węzeł). Wbudowany 2‑portowy przełącznik Ethernet upraszcza okablowanie, a interfejs WLAN (punkt dostępowy) ułatwia inżynierię i uruchomienie. Na pokładzie znajduje się 16 punktów I/O (12 uniwersalnych + 4 przekaźnikowe), a całość można rozszerzyć modułami TXM….

Najważniejsze cechy

• Producent: Siemens
• Model: PXC4.E16S
• Numer zamówieniowy: S55375-C108
• Typ: kompaktowa stacja automatyki (automation station) do systemów HVAC i BMS
• Komunikacja: BACnet/IP oraz BACnet/SC (BACnet Secure Connect)
• Ethernet: 2 × RJ45, wbudowany 2‑portowy switch, 10/100 Mbps (autosensing)
• WLAN: punkt dostępowy do inżynierii i uruchomienia (802.11 b/g/n, 2.4 GHz)
• I/O (onboard): 16 (12 uniwersalnych UIO + 4 wyjścia przekaźnikowe)
• Rozbudowa I/O: do 40 punktów (onboard + moduły TXM)
• Integracja Modbus: 0 punktów danych Modbus TCP i/lub RTU
• Zasilanie: AC 24 V (PELV), 48…63 Hz
• Montaż: na szynie DIN lub na ścianie
• Zaciski: wtykowe listwy śrubowe (plug‑in screw terminal blocks)

Zastosowanie

PXC4.E16S służy jako stacja automatyki w systemach HVAC i automatyki budynkowej. Zapewnia funkcje systemowe (m.in. alarmowanie, harmonogramy, trendy oraz ochronę dostępu z indywidualnie definiowanymi profilami i kategoriami użytkowników) oraz bezpośrednie podłączanie urządzeń obiektowych przez wejścia/wyjścia.

Funkcje i uruchomienie

• Swobodne programowanie: bloki funkcjonalne z bibliotek łączone graficznie.
• Inżynieria i commissioning: z użyciem ABT Site Tool (graficzne wykresy funkcji).
• Podgląd punktów danych: wbudowany, webowy interfejs z ogólnym przeglądem obiektów (generic object viewer).
• Dostęp bezprzewodowy: połączenie WLAN na potrzeby inżynierii i uruchomienia (WLAN może być włączane/wyłączane przyciskiem serwisowym; automatyczne wyłączenie po 10 minutach bez klienta WLAN; możliwość trwałego wyłączenia w konfiguracji).
• Łączność chmurowa: obsługa połączenia do chmury (cloud connectivity) dla zdalnego dostępu.

Komunikacja i interfejsy

Ethernet

• Złącza: 2 × RJ45, ekranowane
• Interfejs: 10Base‑T / 100Base‑TX (IEEE 802.3), 10/100 Mbps, autosensing
• Protokoły: BACnet/IP (UDP/IP), BACnet/SC (TCP/IP), HTTPS (TCP/IP)
• Okablowanie (wewnątrz budynku): 10 Mbps min. CAT3, 100 Mbps min. CAT5 (zalecany przewód ekranowany)
• Maks. długość przewodu: 100 m

WLAN

• Tryb: wireless access point
• Standardy: IEEE 802.11b/g/n
• Pasmo: 2.4…2.462 GHz (kanały 1…11)
• Maks. moc RF: 16.4 dBm
• Zasięg (otwarta przestrzeń): min. 5 m
• Dostęp domyślny: dane SSID i hasło WLAN są dostępne poprzez kod QR urządzenia.

Wejścia i wyjścia (I/O)

Stacja PXC4.E16S posiada 12 uniwersalnych wejść/wyjść (UIO) oraz 4 wyjścia przekaźnikowe. Punkty UIO obsługują zarówno sygnały wejściowe, jak i wyjściowe (np. wyjścia analogowe DC 0…10 V).

Uniwersalne wejścia/wyjścia (U1…U12)

• Czujniki pasywne: LG‑Ni 1000, 2× LG‑Ni1000, Pt 1000 (375, 385), NTC 10k (Type II/Beta (0–50 °C) = 3892 K), NTC 100k
• Czujniki rezystancyjne: 1000 Ω, 2500 Ω, 1000…1175 Ω (przesunięcie wartości zadanej)
• Czujniki aktywne: DC 0…10 V
• Pomiar prądu: DC 0…20 mA lub 4…20 mA (tylko wejścia U1, U2, U7, U8)
• Wejścia binarne: styki bezpotencjałowe do funkcji sygnalizacyjnych
• Licznik: do 25 Hz (elektronicznie przełączane do 100 Hz)
• Wyjścia analogowe: DC 0…10 V

Wyjścia przekaźnikowe (DO1…DO4)

• Typ styków: przełączne (NO/NC), sterowanie binarne (NO, NC, impuls)
• Napięcie łączeniowe: maks. AC 250 V / DC 30 V (min. 12 V AC/DC)
• Obciążalność prądowa (AC): NO: maks. 4 A (rezystancyjne), 3 A (indukcyjne, cos φ 0.6); NC: maks. 2 A (rezystancyjne), 1.5 A (indukcyjne, cos φ 0.6)
• Obciążalność prądowa (DC): NO: maks. 3 A rezystancyjne przy DC 30 V; NC: maks. 1 A rezystancyjne przy DC 30 V
• Prąd załączeniowy (1 s): NO maks. 10 A, NC maks. 3 A
• Czas zadziałania/zwolnienia: 7 ms / 3 ms (typowo)
• Wytrzymałość izolacji między stykami przekaźnika a elektroniką: AC 3750 V (wzmocniona izolacja, wg EN 60730‑1)

Zasilanie i zasilanie urządzeń polowych

• Napięcie pracy: AC 24 V -15 / +20% (PELV), 48…63 Hz (AC 24 V Class 2 – US)
• Uziemienie funkcjonalne: zacisk uziemienia funkcjonalnego musi być po stronie instalacji połączony z uziemieniem budynku (PE)
• Zabezpieczenie wewnętrzne: 4 A (nieodwracalne / niewymienne)
• Pobór mocy (planowanie transformatora):
  • obciążenie bazowe (bez TXM i bez obciążenia urządzeniami polowymi): 10 VA / 0.4 A
  • zasilanie urządzeń polowych V+ (DC 24 V, 100 mA): 5 VA / 0.2 A
  • zasilanie urządzeń polowych V~ (AC 24 V, 2 A): 48 VA / 2 A
  • zasilanie modułów TXM: 15 VA / 0.6 A
• Zasilanie urządzeń polowych (onboard): AC 24 V maks. 2 A (zwarciowo‑odporne) oraz DC 24 V maks. 100 mA (zwarciowo‑odporne; chronione przed błędnym podaniem AC 24 V)

Rozbudowa I/O (TXM…)

PXC4.E16S można rozszerzać modułami I/O TXM (seria D i nowsze), do łącznej liczby 40 punktów I/O. Stacja może zasilać moduły rozszerzeń TXM.

• Moduły wejść cyfrowych: TXM1.8D, TXM1.16D
• Moduły uniwersalne: TXM1.8U, TXM1.8U‑ML
• Super uniwersalne: TXM1.8X, TXM1.8X‑ML
• Moduły przekaźnikowe: TXM1.6R, TXM1.6R‑M
• Moduł pomiaru rezystancji (Pt100, 4‑przewodowo): TXM1.8P
• Moduł triakowy: TXM1.8T
• Moduł wejść cyfrowych i przekaźników: TXM1.4D3R

Dane techniczne (wybrane)

• Procesor: Texas Instruments AM335x, 300 MHz
• Pamięć: 128 MB SDRAM (DDR3), 512 MB NAND Flash
• Podtrzymanie przy zaniku zasilania: superkondensator do podtrzymania zegara czasu rzeczywistego (7 dni); zapis do pamięci Flash co 5 minut (dla change log; w przypadku zaniku zasilania dane trendów mogą zostać utracone do 30 minut)
• Stopień ochrony: IP30 (elementy frontowe w wycięciu DIN), IP20 (część zacisków)
• Temperatura pracy: -5…50 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura składowania/transportu: -25…70 °C
• Kolor obudowy (góra/dół): RAL 7035 (jasnoszary) / RAL 7016 (antracyt)
• Masa (bez opakowania): 483 g

Montaż i zaciski

• Montaż: zatrzask na standardowej szynie DIN lub montaż na ścianie
• Zaciski: wtykowe, śrubowe
• Przekroje przewodów (zaciski): do 2.5 mm²
• Długość odizolowania: 6…7.5 mm
• Maks. moment dokręcania: 0.6 Nm

Podsumowanie

Siemens PXC4.E16S to nowoczesna, kompaktowa stacja automatyki Desigo™ z komunikacją BACnet/IP i BACnet/SC, wbudowanym 2‑portowym switchem Ethernet oraz WLAN do wygodnego uruchomienia. Dzięki 12 uniwersalnym punktom UIO, 4 wyjściom przekaźnikowym i możliwości rozbudowy o moduły TXM stanowi elastyczną bazę do sterowania instalacjami HVAC i automatyki budynkowej tam, gdzie wymagana jest komunikacja BACnet bez integracji punktów Modbus.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie spełnia wymagania środowiskowe RoHS zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie właściwych przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami instalacyjnymi.
• Urządzenie jest zasilane napięciem AC 24 V (PELV). Zacisk funkcjonalnego uziemienia musi zostać podłączony po stronie instalacji do systemu uziemienia budynku (PE).
• Przed podłączeniem przewodów i rozpoczęciem prac instalacyjnych należy odłączyć zasilanie urządzenia.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Należy dobrać przekroje przewodów zgodnie z lokalnymi przepisami oraz z wartością znamionową zastosowanego bezpiecznika.
• Wyjścia przekaźnikowe mogą być podłączane do napięcia sieciowego. Nieprawidłowa instalacja może spowodować ryzyko porażenia prądem elektrycznym.
• Urządzenie należy instalować w zamykanej szafie lub stosować osłony zacisków. Nie instalować w miejscach, w których mogą przebywać dzieci.
• Podczas okablowania należy stosować przewody i przekroje zgodne z wymaganiami producenta. Zaciski śrubowe są przeznaczone dla przewodów o przekroju do 2,5 mm².
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażu i w dozwolonym zakresie temperatur otoczenia zgodnie z dokumentacją producenta.
• Produkt przeznaczony jest do pracy w zamkniętych, suchych pomieszczeniach, bez kondensacji wilgoci.
• Stopień ochrony obudowy wynosi IP30, a części zaciskowej IP20. Urządzenie nie jest przeznaczone do bezpośredniego narażenia na wodę, pył przewodzący ani warunki atmosferyczne.
• Interfejs WLAN należy aktywować i używać wyłącznie zgodnie z dokumentacją producenta. Ze względów cyberbezpieczeństwa sieć WLAN może być trwale wyłączona w konfiguracji.
• Urządzenie z interfejsem radiowym powinno być instalowane i użytkowane z zachowaniem minimalnej odległości 20 cm między nadajnikiem a ciałem użytkownika.
• Nie należy wprowadzać zmian ani modyfikacji niezatwierdzonych przez producenta, ponieważ mogą one wpływać na bezpieczeństwo użytkowania i zgodność urządzenia.
• Do współpracy i rozbudowy należy stosować wyłącznie kompatybilne moduły i akcesoria przewidziane przez producenta.

Pliki do pobrania:
PXC4.E16S Karta katalogowa
