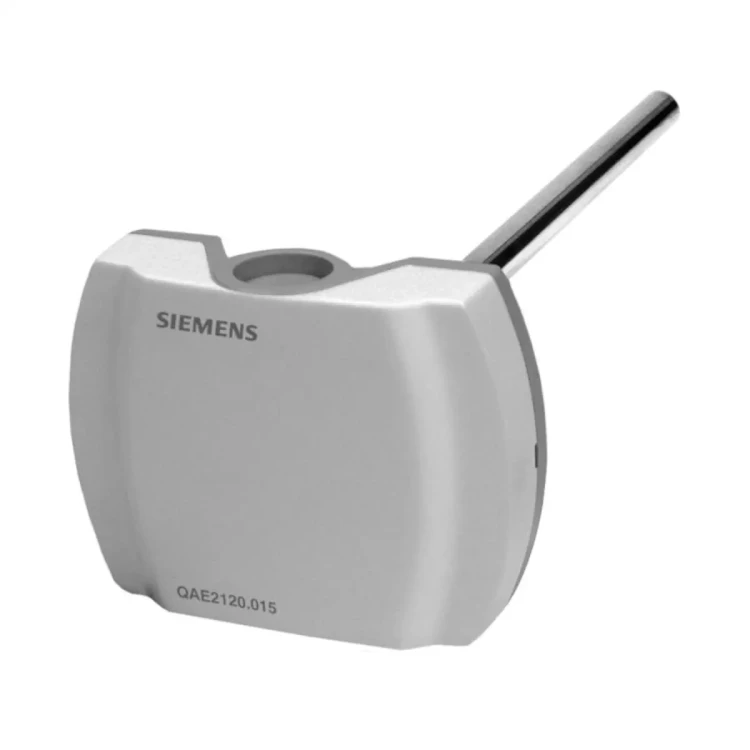

QAE2112.015 Zanurzeniowy czujnik temperatury, Pt1000, -30..+130 [°C], dł. zanurzenia 150 [mm], bez osłony

QAE2112.015 to zanurzeniowy, pasywny czujnik temperatury wody z platynowym elementem pomiarowym Pt1000 (klasa B), przeznaczony do zastosowań w instalacjach ogrzewania, wentylacji i klimatyzacji. Czujnik zapewnia głębokość zanurzenia 150 mm, standardowy stopień ochrony obudowy IP42 (z możliwością podwyższenia do IP54 przy użyciu dławika kablowego M16x1,5) i jest dostarczany z klamrą mocującą do osłony ochronnej, co umożliwia precyzyjny pomiar temperatury wody w rurociągach i zasobnikach.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™ QAE21..
• Model: QAE2112.015
• Typ urządzenia: pasywny, zanurzeniowy czujnik temperatury wody
• Element pomiarowy: Pt1000 (klasa B), rezystancyjny
• Zakres pomiarowy czynnika: −30...+130 °C (typ Pt1000)
• Głębokość zanurzenia: 150 mm (minimalna zalecana głębokość zanurzenia: 60 mm)
• Wyposażenie standardowe: klamra mocująca do osłony ochronnej (osłona ochronna zamawiana osobno)
• Ciśnienie nominalne: zależne od zastosowanej osłony ochronnej (PN wg typu osłony)
• Stopień ochrony obudowy: IP42; IP54 przy zastosowaniu dławika kablowego M16 (nie dostarczanego standardowo)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: dwuczęściowa, z poliwęglanu; podstawa RAL 7001 (srebrnoszary), pokrywa RAL 7035 (jasnoszary)
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 wg DIN 17440
• Przyłącze elektryczne: zaciski śrubowe dla przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²
• Dopuszczalna temperatura obudowy (praca): −40...+70 °C
• Wilgotność otoczenia (obudowa): 5...95 % r.h.
• Masa (z opakowaniem): ok. 0,15 kg

Zastosowanie

Zanurzeniowy czujnik temperatury QAE2112.015 jest przeznaczony do wodnych instalacji ogrzewania, wentylacji i klimatyzacji, w szczególności do:

• Regulacji lub ograniczania temperatury zasilania w obiegach grzewczych i chłodniczych.
• Ograniczania temperatury powrotu w celu ochrony źródeł ciepła i poprawy sprawności instalacji.
• Regulacji temperatury ciepłej wody użytkowej w zasobnikach i wymiennikach ciepła.
• Współpracy z regulatorami i systemami automatyki, które mogą przetwarzać pasywny sygnał wyjściowy czujnika rezystancyjnego.

Funkcje i działanie

Element pomiarowy Pt1000

• Czujnik mierzy temperaturę wody za pomocą elementu pomiarowego Pt1000 (klasa B), którego rezystancja zmienia się w funkcji temperatury.
• Charakterystyka rezystancja/temperatura oraz dokładność pomiaru są zgodne z normą dla czujników Pt1000 klasy B i przedstawione na wykresach w dokumentacji technicznej.
• Zakres pomiarowy dla tego typu elementu wynosi −30...+130 °C.

Sygnał pomiarowy i podłączenie

• Czujnik jest pasywny – nie wymaga zasilania; regulator mierzy jego rezystancję i na tej podstawie wyznacza temperaturę.
• Sygnał pomiarowy podawany jest na zaciski regulatora jako sygnał rezystancyjny Pt1000.
• Przewody podłączeniowe są zamienialne – ich kolejność nie ma wpływu na wynik pomiaru.
• Dopuszczalna długość przewodów zależy od typu regulatora i powinna być dobrana zgodnie z jego kartą katalogową.

Budowa

• Dwuczęściowa obudowa z tworzywa sztucznego: podstawa z zaciskami podłączeniowymi oraz zdejmowana, zatrzaskowo mocowana pokrywa.
• Zaciski podłączeniowe są dostępne po zdjęciu pokrywy czujnika.
• Trzpień zanurzeniowy wykonany ze stali nierdzewnej 1.4571 zawiera element pomiarowy Pt1000.
• Przepust kablowy w korpusie umożliwia wprowadzenie przewodu; w razie potrzeby można go zastąpić dławikiem kablowym M16 x 1,5 (do kabli o średnicy zewnętrznej 5,5...7,2 mm), co pozwala uzyskać stopień ochrony IP54.
• Klamra mocująca do osłony ochronnej wchodzi w skład standardowego wyposażenia i umożliwia szybki montaż czujnika w odpowiedniej osłonie (osłona nie jest dostarczana standardowo).

Podłączenie elektryczne i okablowanie

• Podłączenie do zacisków śrubowych wewnątrz obudowy po zdjęciu pokrywy.
• Możliwość zastosowania przewodów:
  • 1 × 2,5 mm² lub
  • 2 × 1,5 mm².
• Wprowadzenie przewodu przez przepust lub opcjonalny dławik kablowy M16 x 1,5 (średnica kabla 5,5...7,2 mm).
• Dopuszczalne długości przewodów należy dobrać zgodnie z kartą katalogową zastosowanego regulatora.

Montaż i instalacja

• Zastosowanie w rurociągach zasilających:
  • montaż na zasilaniu bezpośrednio za pompą – jeśli pompa znajduje się na zasilaniu,
  • montaż 1,5...2 m za zaworem mieszającym – jeśli pompa znajduje się na powrocie.
• Zastosowanie do ograniczania temperatury powrotu: montaż na przewodzie powrotnym w miejscu najbardziej reprezentatywnym dla temperatury instalacji.
• Zaleca się montaż czujnika (lub osłony ochronnej) w kolanie rurociągu, tak aby trzpień pomiarowy był skierowany przeciwnie do kierunku przepływu medium.
• Woda w miejscu pomiaru musi być dobrze wymieszana – dlatego korzystne jest umiejscowienie czujnika za pompą lub co najmniej 1,5 m za zaworem mieszającym (gdy pompa jest na powrocie).
• Minimalna głębokość zanurzenia dla wszystkich typów czujników QAE21.., w tym QAE2112.015, wynosi 60 mm.
• Czujnika nie wolno zakrywać warstwą izolacyjną; obudowa powinna pozostawać na zewnątrz izolacji rurociągu.
• Czujnik należy montować tak, aby przewody nie były doprowadzone od góry, co ogranicza ryzyko wnikania wilgoci do obudowy.
• Przy montażu z osłoną ochronną z gwintem G½ rurociąg powinien być wyposażony w odpowiedni łącznik gwintowany lub trójnik G½.
• Osłony ochronne z mosiądzu (CuZn37) nie mogą być stosowane przy ciśnieniach nominalnych wyższych niż PN10 ani przy temperaturach czynnika powyżej 130 °C.
• Przy wyższych ciśnieniach nominalnych lub temperaturze do 135 °C czujnik należy montować bez osłony (maks. PN16) lub w osłonie wykonanej ze stali nierdzewnej V4A.
• W przypadku wykorzystania złączki zaciskowej AQE2102 do mocowania czujnika w osłonie, sposób dokręcania opisany jest w instrukcji na opakowaniu tej złączki.

Wyposażenie dodatkowe (opcjonalne)

Czujnik QAE2112.015 może współpracować z szeregiem osłon ochronnych i akcesoriów, które nie są dostarczane w standardowej dostawie i należy je zamawiać osobno:

• Złączka zaciskowa AQE2102: złączka z gwintem z materiału V4A (1.4571), PN16, umożliwiająca nastawianą głębokość zanurzenia czujnika w osłonie ochronnej; uszczelnianie na gwincie przy użyciu odpowiedniego materiału uszczelniającego.
• Osłony ochronne ALT-SB100 / ALT-SB150: mosiądz (CuZn37), PN10, uszczelnianie na gwincie przy użyciu materiału uszczelniającego; głębokości zanurzenia 100 lub 150 mm.
• Osłony ochronne ALT-SS100 / ALT-SS150: stal nierdzewna V4A (1.4571), PN16, uszczelnianie na gwincie; głębokości zanurzenia 100 lub 150 mm.
• Osłony ochronne ALT-SSF100 / ALT-SSF150: stal nierdzewna V4A (1.4571), PN40, kołnierz do uszczelki płaskiej; głębokości zanurzenia 100 lub 150 mm.
• Dławik kablowy M16 x 1,5: z tworzywa PA, RAL 7035, do kabli o średnicy 5,5...7,2 mm; umożliwia podwyższenie stopnia ochrony obudowy do IP54.

Dane techniczne

• Model: QAE2112.015
• Typ czujnika: zanurzeniowy, pasywny czujnik temperatury wody
• Element pomiarowy: Pt1000 (klasa B), rezystancyjny
• Zakres pomiarowy czynnika: −30...+130 °C (dla czujników innych niż NTC)
• Medium: woda w rurociągach i zasobnikach instalacji ogrzewania, wentylacji i klimatyzacji
• Głębokość zanurzenia nominalna: 150 mm
• Minimalna głębokość zanurzenia: 60 mm
• Stała czasowa: ok. 30 s z osłoną ochronną, ok. 8 s bez osłony ochronnej
• Ciśnienie nominalne: zgodnie z zastosowaną osłoną ochronną (PN podano w danych osłon)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Stopień ochrony obudowy: IP42; IP54 przy zastosowaniu dławika kablowego M16 (opcjonalny)
• Zaciski przyłączeniowe: zaciski śrubowe do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²
• Doprowadzenie kabla: przepust; możliwość zastosowania dławika kablowego M16 x 1,5 (średnica przewodu 5,5...7,2 mm)
• Warunki pracy obudowy: temperatura −40...+70 °C; wilgotność 5...95 % r.h. (IEC 721-3-3, klasa 3K5)
• Warunki transportu: temperatura −25...+70 °C; wilgotność <95 % r.h.; warunki mechaniczne klasa 2M2 (IEC 721-3-2, klasa 2K3)
• Materiały:
  • podstawa: poliwęglan, RAL 7001 (srebrnoszary),
  • pokrywa: poliwęglan, RAL 7035 (jasnoszary),
  • trzpień zanurzeniowy: stal nierdzewna 1.4571 wg DIN 17440.
• Norma produktu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność UE (CE): wg deklaracji CE1T1761xx
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Certyfikacja UL: UL 873
• Deklaracja środowiskowa produktu: CE1E1761 (zgodność z RoHS, dane materiałowe, informacje dot. utylizacji)
• Masa (z opakowaniem): ok. 0,15 kg

Podsumowanie

Siemens QAE2112.015 to precyzyjny, zanurzeniowy czujnik temperatury wody z elementem Pt1000 (klasa B), przeznaczony do profesjonalnych zastosowań w instalacjach grzewczych, chłodniczych i ciepłej wody użytkowej. Głębokość zanurzenia 150 mm, szeroki zakres pomiarowy −30...+130 °C, możliwość doboru różnych osłon ochronnych oraz wysoki stopień ochrony obudowy (IP42 / IP54 z dławikiem) sprawiają, że jest to uniwersalne i niezawodne rozwiązanie dla układów automatyki budynkowej wymagających stabilnego, powtarzalnego pomiaru temperatury wody.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz przez odpowiednio wykwalifikowany personel.
• Produkt jest pasywnym zanurzeniowym czujnikiem temperatury do pomiaru temperatury wody w rurociągach i zasobnikach. Stosować wyłącznie zgodnie z przeznaczeniem.
• Model QAE2112.015 wymaga zastosowania osłony ochronnej, która nie jest dostarczana standardowo. Dobór osłony ochronnej musi być zgodny z warunkami pracy instalacji.
• Nie stosować osłon ochronnych wykonanych z mosiądzu przy ciśnieniu nominalnym przekraczającym PN10 ani przy temperaturze wyższej niż 130°C. Przy wyższym ciśnieniu nominalnym lub temperaturze maks. 135°C należy stosować odpowiednią osłonę ze stali nierdzewnej lub montaż bez osłony ochronnej wyłącznie zgodnie z dokumentacją producenta.
• Dla tego modelu zakres pomiarowy wynosi od -30°C do +130°C. Nie przekraczać dopuszczalnych parametrów pracy urządzenia.
• Czujnik należy montować tak, aby kable nie były doprowadzone od góry. Nieprawidłowa pozycja montażu może pogorszyć bezpieczeństwo i poprawność działania.
• Minimalna głębokość zanurzenia czujnika wynosi 60 mm. Nieprawidłowy montaż może powodować błędny pomiar temperatury.
• Czujnika nie wolno zakrywać warstwą izolacyjną.
• Przed montażem do rurociągu należy przygotować odpowiedni łącznik gwintowany lub trójnik G½. Połączenia gwintowane należy uszczelniać odpowiednim materiałem uszczelniającym, np. taśmą teflonową lub materiałem równoważnym, zgodnie z dokumentacją producenta.
• Czujnik powinien być montowany w miejscu zapewniającym prawidłowy pomiar temperatury medium, zgodnie z zaleceniami producenta dotyczącymi kierunku przepływu i miejsca montażu.
• Stopień ochrony obudowy wynosi IP42; stopień IP54 jest osiągany wyłącznie po zastosowaniu dławika kablowego M16, który nie jest dostarczany standardowo. W przypadku montażu w miejscu narażonym na wilgoć należy zastosować właściwe akcesoria uszczelniające.
• Urządzenie należy stosować wyłącznie w warunkach środowiskowych przewidzianych przez producenta. Dopuszczalna temperatura obudowy podczas pracy wynosi od -40°C do +70°C, a wilgotność względna od 5 do 95% bez kondensacji.
• Produkt należy do klasy bezpieczeństwa III według EN 60730-1. Podłączenie elektryczne należy wykonać zgodnie z wymaganiami urządzenia współpracującego i dokumentacją producenta.
• Nie otwierać ani nie modyfikować produktu w sposób niezgodny z instrukcją. Wszelkie czynności montażowe i serwisowe wykonywać zgodnie z dokumentacją producenta.
