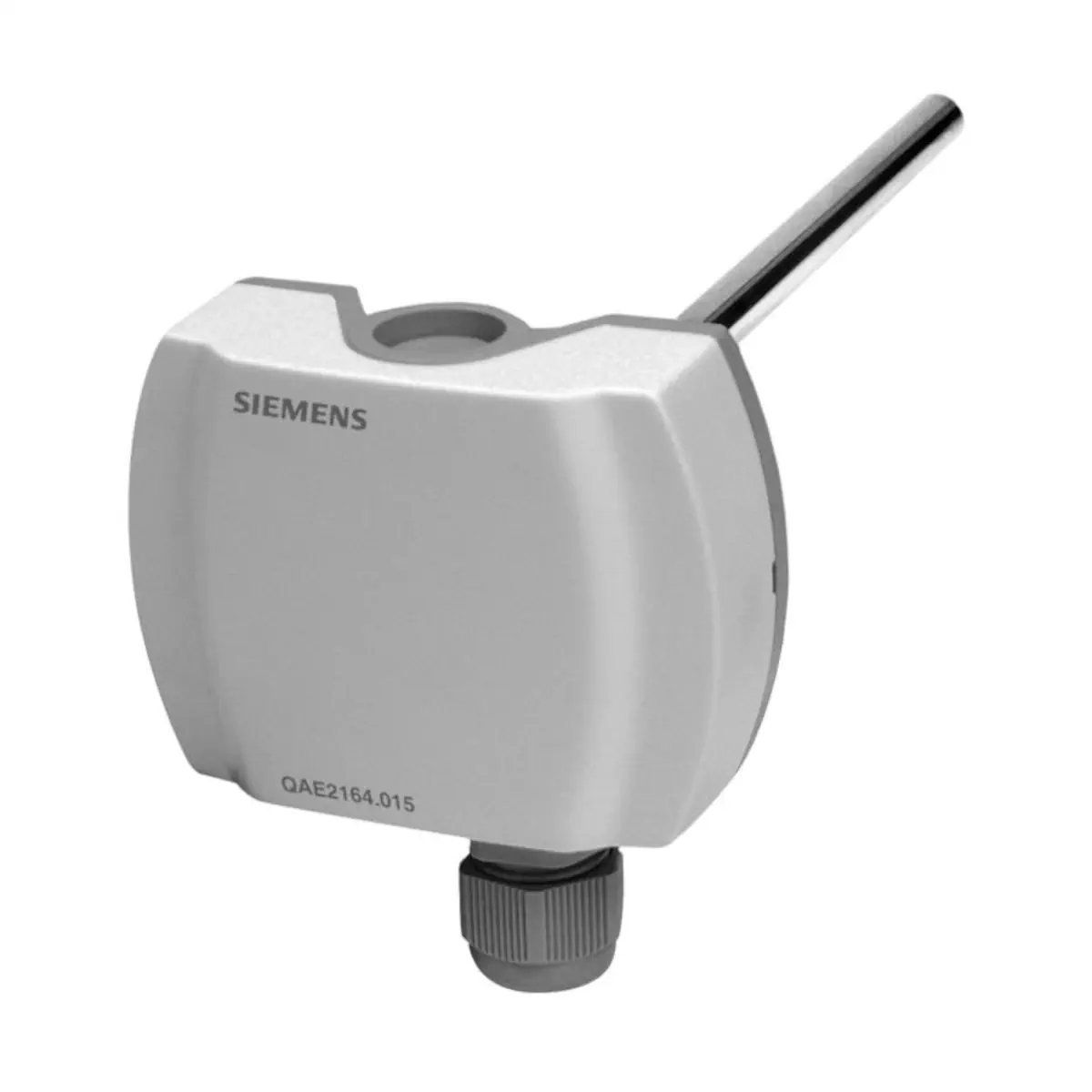

QAE2174.015 Zanurzeniowy czujnik temperatury, NTC10k, -30..+125 [°C], IP42, dł. zanurzenia 150 [mm], bez osłony

QAE2174.015 to aktywny zanurzeniowy czujnik temperatury Symaro™ z trzpieniem o długości 150 mm, przeznaczony do pomiaru temperatury wody w rurociągach i zasobnikach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Zasilany napięciem 13,5…35 V DC (SELV), generuje liniowy sygnał prądowy 4…20 mA, odpowiadający wybranemu zakresowi temperatury. Czujnik dostarczany jest z dławikiem kablowym M16x1,5 (IP54) i wymaga zastosowania osłony ochronnej (zamawianej osobno).

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAE2174.015
• Typ urządzenia: aktywny zanurzeniowy czujnik temperatury wody
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC), pomiar temperatury wody w rurociągach i zasobnikach
• Typowe funkcje regulacji: regulacja / ograniczanie temperatury zasilania, ograniczanie temperatury powrotu, regulacja temperatury ciepłej wody użytkowej
• Głębokość zanurzenia trzpienia: 150 mm (minimalna wymagana głębokość montażu: 60 mm)
• Napięcie zasilania: 13,5…35 V DC, niskie napięcie bezpieczne SELV lub 24 V DC klasa 2 (US)
• Sygnał wyjściowy: 4…20 mA DC, liniowy w funkcji temperatury (zacisk I1)
• Wybierany zakres pomiarowy:
  • −10…+120 °C – nastawa fabryczna (R2)
  • 0…100 °C – pozycja R1
  • 0…70 °C – pozycja R3
• Element pomiarowy: Pt1000, klasa B wg DIN EN 60751
• Dokładność pomiaru: ±1 K w zakresie 0…70 °C, ±1,4 K w zakresie −40…+120 °C
• Stała czasowa przy prędkości przepływu 2 m/s: ok. 8 s (bez osłony ochronnej), ok. 30 s (z osłoną ochronną)
• Ciśnienie nominalne czujnika: PN16
• Stopień ochrony obudowy: IP54 (z prawidłowo zamontowanym dławikiem kablowym)
• Obudowa: poliwęglan, podstawa RAL 7001 (srebrnoszary), pokrywa RAL 7035 (jasnoszary)
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 (V4A)
• Dławik kablowy: PA, M16 x 1,5, RAL 7035 (jasnoszary), w komplecie z czujnikiem
• Przyłącze do instalacji: gwint G½ A, szerokość pod klucz SW22 (przez osłonę ochronną)
• Przyłącze elektryczne: zaciski śrubowe dla 1 × 2,5 mm² lub 2 × 1,5 mm²
• Masa (z opakowaniem): ok. 0,16 kg

Zastosowanie

Zanurzeniowy czujnik temperatury QAE2174.015 stosowany jest w instalacjach HVAC do:

• Regulacji lub ograniczania temperatury zasilania w obiegach grzewczych i chłodniczych
• Ograniczania temperatury powrotu w rurociągach powrotnych, w miejscu reprezentatywnego pomiaru
• Regulacji temperatury ciepłej wody użytkowej w zasobnikach lub przewodach ciepłej wody

Dzięki aktywnemu wyjściu 4…20 mA czujnik współpracuje z dowolnymi regulatorami i systemami automatyki, które akceptują ten typ sygnału pomiarowego. Czujnik przeznaczony jest wyłącznie do pracy z odpowiednią osłoną ochronną, dobieraną do ciśnienia i temperatury medium.

Funkcje i działanie

Pomiar temperatury i sygnał wyjściowy 4…20 mA

• Czujnik mierzy temperaturę wody za pomocą elementu Pt1000, którego rezystancja zmienia się wraz z temperaturą.
• Elektronika przetwarza tę rezystancję na liniowy sygnał prądowy 4…20 mA na zacisku I1.
• Sygnał 4…20 mA odpowiada wybranemu zakresowi temperatury (−10…+120 °C, 0…100 °C lub 0…70 °C).
• Obciążenie pętli prądowej należy dobrać zgodnie z wykresem obciążenia z dokumentacji (zależność pomiędzy napięciem zasilania a maksymalną rezystancją obciążenia).

Wybór zakresu pomiarowego

• Wewnątrz obudowy, w pokrywie, znajduje się element nastawczy – 6-pinowe złącze z przesuwaną zworą.
• Położenie zwory definiuje zakres temperatury, do którego odniesiony jest sygnał 4…20 mA:
  • Lewo (R1): 0…100 °C
  • Środek (R2): −10…+120 °C – nastawa fabryczna
  • Prawo (R3): 0…70 °C
• Dobór zakresu należy wykonać zgodnie z wymaganiami danej aplikacji.

Funkcja testowania

• Ustawienie zwory w położeniu poziomym uaktywnia funkcję testowania.
• W trybie testowym wyjście czujnika przyjmuje stałe wartości prądowe (np. 4 mA, 12 mA, 20 mA), zgodnie z tabelą „Funkcja testowania” w dokumentacji, co umożliwia:
  • sprawdzenie poprawności okablowania,
  • weryfikację działania regulatora i wejść analogowych,
  • uruchomienie instalacji bez konieczności zmiany temperatury medium.

Zachowanie w przypadku awarii

• W razie awarii czujnika lub obwodu pomiarowego, po upływie ok. 60 s sygnał wyjściowy przechodzi do wartości 4 mA.
• Umożliwia to jednoznaczne rozpoznanie stanu uszkodzenia przez regulator i zastosowanie odpowiednich strategii bezpieczeństwa.

Podłączenie elektryczne i okablowanie

• Typ zasilania: niskie napięcie bezpieczne SELV 13,5…35 V DC (lub 24 V DC klasa 2 w aplikacjach wg standardów US).
• Zaciski elektryczne (QAE2174.015):
  • G1: napięcie zasilania 13,5…35 V DC
  • I1: wyjście prądowe 4…20 mA (dla wybranego zakresu temperatury)
• Zaciski śrubowe: dla 1 × 2,5 mm² lub 2 × 1,5 mm².
• Dławik kablowy: M16 × 1,5, dostarczany z czujnikiem; po prawidłowym zamontowaniu zapewnia stopień ochrony IP54.
• Długość przewodu: ograniczona wymaganiami regulatora – należy stosować się do karty katalogowej urządzenia współpracującego.
• Rodzaj przewodu: zalecana skrętka na stronie wtórnej zasilania oraz dla linii sygnałowych, aby ograniczyć wpływ zakłóceń.
• Zabezpieczenie zasilania (EU): linia zasilająca powinna być zabezpieczona bezpiecznikiem zwłocznym maks. 10 A, wyłącznikiem nadprądowym maks. 13 A (charakterystyka B, C lub D wg EN 60898) lub zasilaczem z ograniczeniem prądu do maks. 10 A.

Dane techniczne

• Zasilanie: 13,5…35 V DC (SELV) lub 24 V DC klasa 2 (US)
• Pobór mocy: ≤ 1 VA
• Zakresy pomiarowe (konfigurowane zworą):
  • −10…+120 °C (nastawa fabryczna, R2)
  • 0…100 °C (R1)
  • 0…70 °C (R3)
• Element pomiarowy: Pt1000, klasa B wg DIN EN 60751
• Sygnał wyjściowy: 4…20 mA DC, liniowy (zacisk I1) dla wybranego zakresu temperatury
• Obciążenie wyjścia: zgodnie z wykresem obciążenia (funkcja napięcia zasilania – patrz sekcja „Działanie” w dokumentacji)
• Głębokość zanurzenia trzpienia: 150 mm
• Minimalna głębokość zanurzenia przy montażu: 60 mm
• Ciśnienie nominalne czujnika: PN16
• Stała czasowa (przy 2 m/s): ok. 8 s (bez osłony ochronnej), ok. 30 s (z osłoną ochronną)
• Dokładność pomiaru: ±1 K (0…70 °C), ±1,4 K (−40…+120 °C)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy obudowy (IEC 721-3-3, klasa 3K5): temperatura −40…+70 °C, wilgotność 5…95 % r.h. (bez kondensacji)
• Warunki transportu (IEC 721-3-2, klasa 2K3 / 2M2): temperatura −25…+70 °C, wilgotność <95 % r.h.
• Materiały:
  • Podstawa: poliwęglan, RAL 7001 (srebrnoszary)
  • Pokrywa: poliwęglan, RAL 7035 (jasnoszary)
  • Trzpień zanurzeniowy: stal nierdzewna 1.4571 (V4A)
  • Dławik kablowy: PA, RAL 7035 (jasnoszary)
• Standard wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Certyfikaty i zgodność: CE, RCM (8000078879), UL 873
• Waga z opakowaniem: ok. 0,16 kg

Osłony ochronne i akcesoria (zamawiane osobno)

Czujnik QAE2174.015 dostarczany jest bez osłony ochronnej. Od 1 kwietnia 2008 r. wszystkie aktywne czujniki zanurzeniowe wymagają osobnego doboru osłony, odpowiednio do ciśnienia nominalnego instalacji i temperatury medium.

• Przykładowe osłony ochronne 150 mm:
  • ALT-SB150: mosiądz (CuZn37), PN10, uszczelnienie na gwincie
  • ALT-SS150: stal nierdzewna V4A (1.4571), PN16, uszczelnienie na gwincie
  • ALT-SSF150: stal nierdzewna V4A (1.4571), PN40, kołnierz do uszczelki płaskiej
• Złączka zaciskowa AQE2102: V4A (1.4571), PN16, uszczelniana na gwincie – do montażu osłony w rurociągu.
• Dla ciśnień > PN10 lub temperatur medium > 130 °C zalecane są osłony ze stali nierdzewnej V4A.

Montaż

• Przygotowanie miejsca montażu:
  • W rurociągu należy wspawać łącznik gwintowany lub zastosować trójnik z przyłączem G½.
  • Dla czujników z przyłączem uszczelnianym na gwincie stosować odpowiedni materiał uszczelniający (np. konopie, taśma PTFE).
• Pozycja montażu względem przepływu:
  • Czujnik (wraz z osłoną) montować najlepiej w kolanie rurociągu, tak aby trzpień pomiarowy był zwrócony przeciwnie do kierunku przepływu.
  • W miejscu pomiaru woda musi być dobrze wymieszana – zalecane jest miejsce za pompą lub co najmniej 1,5 m za zaworem mieszającym, jeśli pompa jest na powrocie.
• Przykładowe lokalizacje:
  • Regulacja temperatury zasilania: na przewodzie zasilającym, bezpośrednio za pompą (gdy pompa na zasilaniu) lub 1,5–2 m za zaworem mieszającym (gdy pompa na powrocie).
  • Ograniczanie temperatury powrotu: na przewodzie powrotnym, w miejscu reprezentatywnej temperatury medium.
• Ułożenie czujnika i przewodu:
  • Czujnik montować tak, aby przewody nie były doprowadzone od góry, co ogranicza ryzyko wnikania kondensatu.
  • Nie dopuszcza się montażu, w którym czujnik jest całkowicie zakryty warstwą izolacji – obudowa powinna pozostać dostępna.
• Minimalna głębokość zanurzenia: dla wszystkich typów czujników aktywnych serii QAE21… minimalna głębokość zanurzenia w medium wynosi 60 mm.
• Okablowanie: prowadzić przewody z zachowaniem odstępów od kabli mocy; im krótsze odcinki równoległe i większa odległość, tym mniejsze zakłócenia elektromagnetyczne.
• Szczegółowa instrukcja montażu drukowana jest na opakowaniu czujnika.

Podsumowanie

Siemens QAE2174.015 to solidny, aktywny zanurzeniowy czujnik temperatury do pomiaru temperatury wody w instalacjach HVAC. Regulowany zakres pomiarowy (−10…+120 °C, 0…100 °C, 0…70 °C), liniowe wyjście 4…20 mA, testowa funkcja serwisowa, wysoka dokładność oraz obudowa IP54 z trzpieniem ze stali nierdzewnej 1.4571 zapewniają niezawodną i powtarzalną pracę w szerokim zakresie aplikacji. W połączeniu z odpowiednio dobraną osłoną ochronną czujnik idealnie sprawdza się w systemach automatyki budynkowej wymagających stabilnego i odpornego na zakłócenia pomiaru temperatury medium wodnego.
