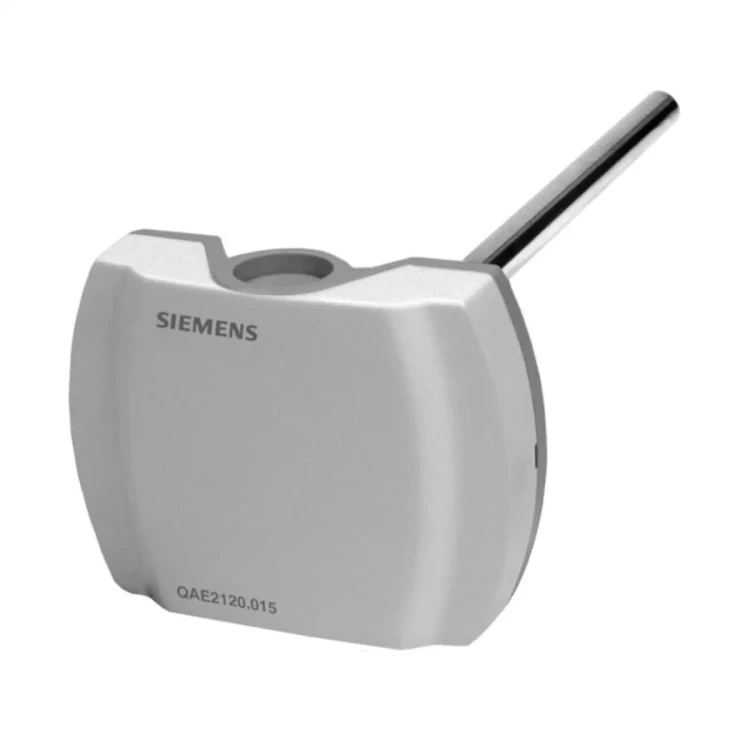

QAE2130.010 Zanurzeniowy czujnik temperatury, NTC10k, -30..+125 [°C], dł. zanurzenia 100 [mm], bez osłony

QAE2130.010 to zanurzeniowy, pasywny czujnik temperatury wody z elementem pomiarowym NTC 10k, przeznaczony do montażu w rurociągach i zasobnikach w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Czujnik ma głębokość zanurzenia 100 mm i standardowo wyposażony jest w klamrę mocującą do osłony ochronnej (osłona wymagana, nie jest dostarczana w komplecie). Obudowa o stopniu ochrony IP42 (opcjonalnie IP54 z dławikiem M16 x 1,5) oraz trzpień zanurzeniowy ze stali nierdzewnej zapewniają trwałą pracę w warunkach instalacji wodnych do 125 °C.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™ QAE21..
• Model: QAE2130.010
• Typ urządzenia: pasywny zanurzeniowy czujnik temperatury wody
• Element pomiarowy: NTC 10k
• Zakres pomiarowy (NTC): −30…+125 °C
• Maksymalna temperatura czynnika (QAE2130..): 125 °C
• Medium: woda w rurociągach i zasobnikach
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC)
• Typowe funkcje: regulacja / ograniczanie temperatury zasilania, ograniczanie temperatury powrotu, regulacja temperatury ciepłej wody użytkowej
• Głębokość zanurzenia czujnika: 100 mm (minimalna zalecana głębokość pracy: 60 mm)
• Wyposażenie w standardzie: klamra mocująca do osłony ochronnej (osłona wymagana, zamawiana osobno)
• Ciśnienie nominalne strony wodnej: zależne od zastosowanej osłony ochronnej (dostępne osłony do PN10, PN16 lub PN40)
• Stopień ochrony obudowy: IP42; IP54 przy zastosowaniu dławika kablowego M16 (opcjonalny)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: poliwęglan, podstawa RAL 7001 (srebrnoszary), pokrywa RAL 7035 (jasnoszary)
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 wg DIN 17440
• Doprowadzenie kabla: przepust z możliwością zamiany na dławik kablowy M16 x 1,5 (średnica kabla ∅5,5…7,2 mm)
• Przyłącze elektryczne: zaciski śrubowe do przewodów o przekroju do 2,5 mm²
• Wyjście czujnika: pasywny, dwuprzewodowy sygnał rezystancyjny (przewody zamienne, brak polaryzacji)
• Stała czasowa: ok. 30 s z osłoną ochronną, ok. 8 s bez osłony
• Temperatura otoczenia (obudowa, praca): −40…+70 °C
• Wilgotność otoczenia (obudowa, praca): 5…95% r.h.
• Temperatura transportu / składowania: −25…+70 °C
• Masa z opakowaniem: ok. 0,13 kg

Zastosowanie

Czujnik QAE2130.010 przeznaczony jest do pomiaru temperatury wody w instalacjach HVAC. Umożliwia realizację następujących funkcji:

• Regulacja lub ograniczanie temperatury zasilania w obiegach grzewczych i chłodniczych.
• Ograniczanie temperatury powrotu – np. w celu ochrony źródła ciepła lub poprawy sprawności.
• Regulacja temperatury ciepłej wody użytkowej w zasobnikach i wymiennikach.

Dzięki pasywnemu wyjściu rezystancyjnemu czujnik może współpracować z wszystkimi regulatorami i systemami automatyki, które są przystosowane do obsługi sygnału z elementu NTC 10k.

Funkcje i działanie

QAE2130.010 mierzy temperaturę medium za pomocą elementu NTC 10k, którego rezystancja zmienia się w funkcji temperatury. Wraz ze wzrostem temperatury wody rezystancja czujnika maleje zgodnie z charakterystyką NTC 10k przedstawioną w dokumentacji producenta.

• Pasywny pomiar rezystancyjny: czujnik nie wymaga zasilania; regulator odczytuje zmianę rezystancji.
• Dwupunktowe przyłącze: wewnętrznie element NTC 10k podłączony jest pomiędzy dwa zaciski; przewody są zamienne (brak biegunowości).
• Dokładność pomiaru: określona przez krzywą charakterystyczną i wykres odchyłek temperatury dla NTC 10k w zakresie −30…+125 °C.

Budowa

• Obudowa dwuczęściowa: podstawa z zaciskami podłączeniowymi oraz zdejmowana pokrywa mocowana zatrzaskowo.
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 z zabudowanym elementem NTC 10k.
• Dostęp do zacisków: po zdjęciu pokrywy obudowy.
• Wejście kablowe: standardowy przepust; możliwość zastąpienia go dławikiem kablowym M16 x 1,5, co podnosi stopień ochrony do IP54.
• Stopień ochrony: IP42 (obudowa z przepustem), IP54 przy zastosowaniu dławika M16 (nie jest dostarczany standardowo).
• Wyposażenie standardowe: klamra mocująca do osłony ochronnej – umożliwia szybkie osadzenie czujnika w tulei zanurzeniowej.

Wyposażenie dodatkowe (osprzęt, zamawiany osobno)

Czujnik QAE2130.010 jest przeznaczony do współpracy z osłonami ochronnymi montowanymi w rurociągu lub zasobniku. Osłona jest wymagana, ale nie wchodzi w skład standardowej dostawy.

• Osłony ochronne 100 mm (zalecane do QAE2130.010):
  • ALT-SB100: mosiądz (CuZn37), PN10, uszczelnienie na gwincie z materiałem uszczelniającym.
  • ALT-SS100: stal nierdzewna V4A (1.4571), PN16, uszczelnienie na gwincie z materiałem uszczelniającym.
  • ALT-SSF100: stal nierdzewna V4A (1.4571), PN40, kołnierz do uszczelki płaskiej.
• Złączka zaciskowa AQE2102: stal nierdzewna V4A (1.4571), PN16, umożliwia nastawną głębokość zanurzenia trzpienia czujnika; uszczelnienie na gwincie przy użyciu materiału uszczelniającego.

Inne typy osłon ochronnych dostępne są w osobnej dokumentacji producenta.

Montaż i instalacja

Wytyczne projektowe

• Osłony ochronne z mosiądzu mogą być stosowane wyłącznie do ciśnień ≤ PN10 i temperatur do 130 °C.
• Przy wyższym ciśnieniu nominalnym lub temperaturze medium do 135 °C należy zastosować:
  • montaż bez osłony ochronnej (maks. PN16), lub
  • osłonę ze stali nierdzewnej V4A (PN16 lub PN40).
• Dla czujników QAE2130.. maksymalna temperatura czynnika wynosi 125 °C.

Dobór miejsca montażu

• Regulacja temperatury zasilania:
  • przy pompie na zasilaniu – czujnik montować bezpośrednio za pompą,
  • przy pompie na powrocie – czujnik montować 1,5…2 m za zaworem mieszającym na zasilaniu.
• Ograniczanie temperatury powrotu: montaż na powrocie, w miejscu reprezentatywnym dla mierzonej temperatury.
• Miejsce montażu powinno zapewniać dobre wymieszanie wody (np. za pompą lub w odpowiedniej odległości za zaworem mieszającym).

Sposób montażu hydraulicznego

• Przed montażem osłony ochronnej należy wspawać do rurociągu łącznik gwintowany lub trójnik G½.
• W przypadku osłon uszczelnianych na gwincie należy zastosować odpowiedni materiał uszczelniający (np. konopie, taśmę PTFE lub podobny materiał).
• Czujnik (wraz z osłoną) należy montować w kolanie rurociągu tak, aby trzpień lub tuleja były skierowane przeciwnie do kierunku przepływu czynnika.
• Dla wszystkich typów czujników QAE21.., w tym QAE2130.010, minimalna głębokość zanurzenia wynosi 60 mm.
• Czujnika nie wolno zakrywać warstwą izolacji cieplnej.

Pozycja montażu i prowadzenie przewodów

• Dopuszczalne są różne pozycje montażu czujnika na rurociągu, pod warunkiem że nie powodują one gromadzenia się kondensatu na obudowie.
• Czujnik należy tak zainstalować, aby przewody nie były doprowadzone od góry – ogranicza to ryzyko wnikania wody do obudowy.

Montaż złączki zaciskowej AQE2102 (opcja)

• Złączkę zaciskową AQE2102 montuje się na trzpieniu zanurzeniowym czujnika zgodnie z instrukcją nadrukowaną na opakowaniu.
• Przy montażu po raz pierwszy i przy ponownym montażu należy dokręcać nakrętkę zgodnie z opisem producenta (najpierw ręcznie do oporu, następnie dociągnięcie o określony kąt).

Podłączenie elektryczne

• Podłączenie odbywa się do zacisków śrubowych w podstawie obudowy po zdjęciu pokrywy.
• Dopuszczalne są przewody o przekroju do 2,5 mm².
• Doprowadzenie kabla przez przepust lub dławik M16 x 1,5 (średnica zewnętrzna kabla ∅5,5…7,2 mm).
• Wyjście czujnika jest pasywne, dwupunktowe; przewody są zamienialne (brak polaryzacji).
• Dopuszczalna długość przewodów zależy od wymagań zastosowanego regulatora (określonych w jego dokumentacji).

Dane techniczne

• Model: QAE2130.010
• Rodzaj czujnika: zanurzeniowy, pasywny, do wody
• Element pomiarowy: NTC 10k
• Zakres pomiarowy: −30…+125 °C (NTC)
• Maks. temperatura czynnika (QAE2130..): 125 °C
• Głębokość zanurzenia czujnika: 100 mm
• Minimalna głębokość zanurzenia w pracy: 60 mm
• Ciśnienie nominalne strony wodnej: zależne od zastosowanej osłony ochronnej (np. ALT-SB100 PN10, ALT-SS100 PN16, ALT-SSF100 PN40)
• Stała czasowa: ok. 30 s z osłoną ochronną, ok. 8 s bez osłony
• Stopień ochrony obudowy: IP42; IP54 z dławikiem kablowym M16 (opcjonalnym)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa): temperatura −40…+70 °C, wilgotność 5…95% r.h. (bez kondensacji)
• Warunki transportu / składowania: temperatura −25…+70 °C, wilgotność <95% r.h., warunki mechaniczne klasa 2M2
• Materiał obudowy: poliwęglan, podstawa RAL 7001, pokrywa RAL 7035
• Materiał trzpienia zanurzeniowego: stal nierdzewna 1.4571 wg DIN 17440
• Materiał osłon ochronnych (opcjonalnych): mosiądz CuZn37 (PN10) lub stal nierdzewna V4A 1.4571 (PN16 / PN40)
• Połączenie elektryczne: zaciski śrubowe do przewodów do 2,5 mm²
• Wejście kablowe: przepust lub dławik M16 x 1,5 (∅ kabla 5,5…7,2 mm)
• Norma produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zastosowanie EMC: środowisko mieszkalne, handlowe, lekko uprzemysłowione i przemysłowe
• Masa (z opakowaniem): ok. 0,13 kg

Podsumowanie

Siemens Symaro QAE2130.010 to zanurzeniowy czujnik temperatury wody z elementem NTC 10k i głębokością zanurzenia 100 mm, zaprojektowany do pracy w instalacjach HVAC w zakresie −30…+125 °C. Pasywne wyjście rezystancyjne, wytrzymały trzpień ze stali nierdzewnej, możliwość współpracy z osłonami ochronnymi o różnych klasach ciśnienia oraz stopień ochrony IP42 / IP54 sprawiają, że jest to uniwersalny czujnik do precyzyjnego pomiaru temperatury wody w rurociągach i zasobnikach, przeznaczony do współpracy z regulatorami wyposażonymi w wejście dla elementu NTC 10k.
