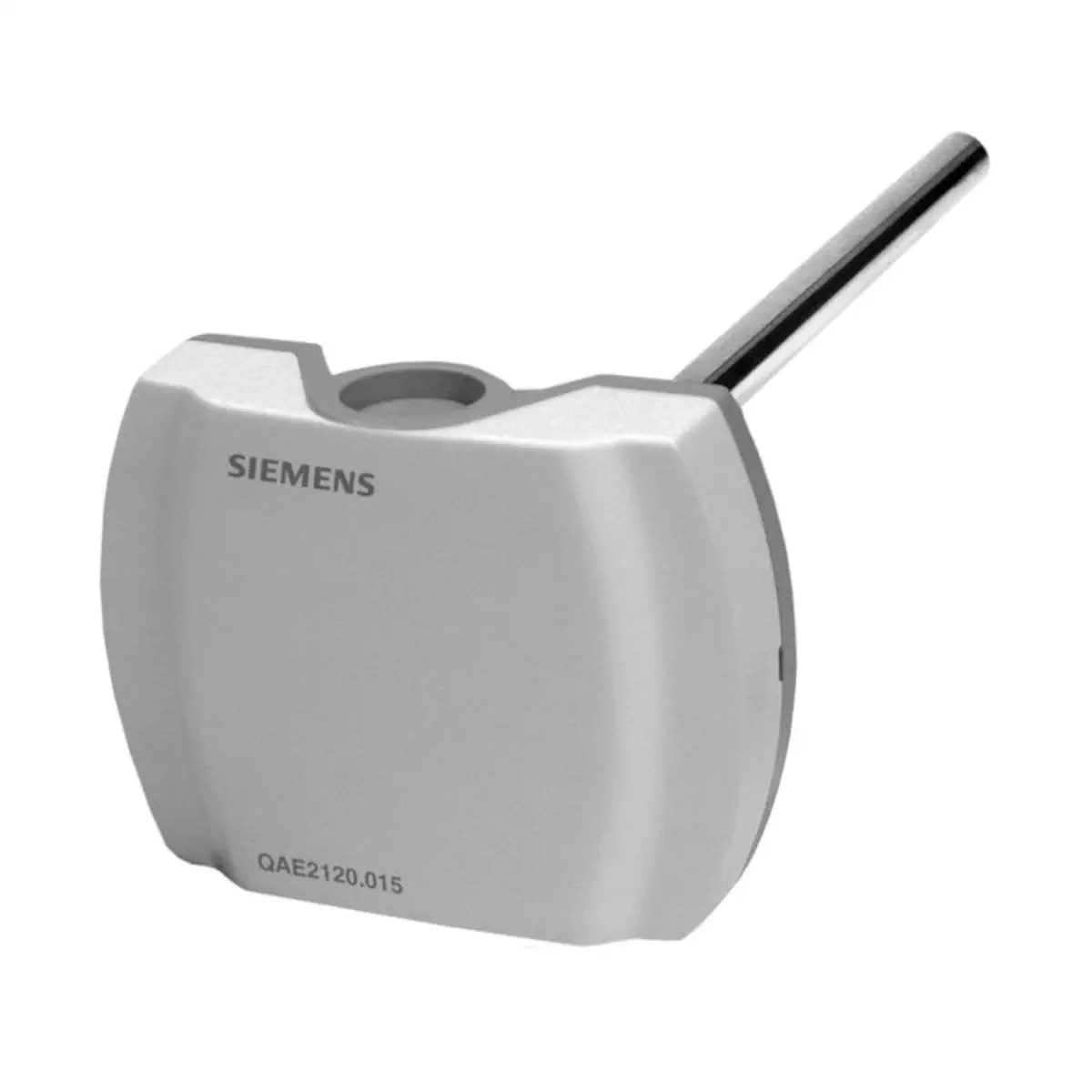

QAE2115.010 Zanurzeniowy czujnik temperatury, Pt1000 klasa A, -30..130 °C, IP42, dł. zanurzenia 100 mm, bez osłony

QAE2115.010 to zanurzeniowy, pasywny czujnik temperatury Siemens z serii Symaro™, przeznaczony do pomiaru temperatury wody w rurociągach i zbiornikach w instalacjach wentylacji i klimatyzacji (HVAC). Pomiar realizowany jest elementem Pt1000 (klasa A), którego rezystancja zmienia się wraz z temperaturą, a sygnał czujnika podłączany jest do odpowiedniego regulatora. Model QAE2115.010 posiada długość zanurzeniową 100 mm.

Najważniejsze cechy

• Producent: Siemens
• Model: QAE2115.010
• Typ: zanurzeniowy czujnik temperatury (pasywny)
• Zastosowanie: pomiar temperatury wody w rurociągach i zasobnikach
• Element pomiarowy: Pt1000 (klasa A)
• Zakres pomiarowy: -30…130 °C
• Długość zanurzeniowa: 100 mm
• Stała czasowa: ok. 30 s (z osłoną ochronną), ok. 8 s (bez osłony ochronnej)
• Dokładność (Pt1000 klasa A): ± (0.15 + 0.002 × |ϑ|)
• Stopień ochrony obudowy: IP42 (IP54 z dławikiem kablowym M16, nie wchodzi w skład dostawy)
• Wyposażenie: klamra mocująca do ochrony (wymagana osłona ochronna – nie dostarczana standardowo)

Zastosowanie

Czujnik QAE2115.010 przeznaczony jest do pracy w instalacjach HVAC, m.in. do:

• regulacji lub ograniczania temperatury zasilania,
• ograniczania temperatury powrotu,
• regulacji temperatury ciepłej wody użytkowej.

Działanie i współpraca

Czujnik mierzy temperaturę czynnika za pomocą elementu Pt1000. Zmiana temperatury powoduje zmianę rezystancji, a pasywny sygnał wyjściowy trafia do regulatora. Może współpracować z systemami i urządzeniami zdolnymi do pozyskiwania i obsługi pasywnego sygnału wyjściowego czujnika.

• Przewody podłączeniowe są zamienialne (schemat wewnętrzny identyczny dla tego typu czujnika).

Budowa i podłączenie

• Obudowa: dwuczęściowa z tworzywa sztucznego (podstawa z zaciskami + zdejmowana pokrywa mocowana zatrzaskowo).
• Zaciski: dostępne po zdjęciu pokrywy.
• Wejście kablowe (otwór): 5.5…7.2 mm.
• Opcja zwiększenia szczelności: przepust można zamienić na dławik kablowy M16 (IP54).
• Złącza elektryczne: zaciski śrubowe do 1 × 2.5 mm² lub 2 × 1.5 mm².

Wskazówki projektowe (osłona ochronna)

• Ciśnienie nominalne: zależne od typu zastosowanej osłony ochronnej.
• Osłony ochronne z mosiądzu nie mogą być stosowane dla ciśnień nominalnych powyżej PN10 ani temperatur wyższych niż 130 °C.
• W przypadku wyższych ciśnień nominalnych lub temperatury maks. 135 °C należy pominąć osłonę ochronną (maks. PN16) lub zastosować osłonę ochronną ze stali nierdzewnej (V4A).

Montaż – najważniejsze zasady

• Minimalna głębokość zanurzenia: 60 mm.
• Czujnik powinien być zamontowany w kolanie rurociągu tak, aby trzpień pomiarowy (lub osłona ochronna) był skierowany przeciwnie do kierunku przepływu.
• Woda w miejscu pomiaru powinna być dobrze wymieszana (np. za pompą lub co najmniej 1,5 m za zaworem mieszającym, jeśli pompa jest na powrocie).
• Montować tak, aby kable nie były doprowadzone od góry.
• Nie wolno zakrywać czujnika warstwą izolacyjną.
• Przed montażem należy do rurociągu wspawać łącznik gwintowany lub trójnik G ½.
• Przy przyłączu G½ uszczelnianym na gwincie należy zastosować materiał uszczelniający (np. konopie, taśma teflonowa lub podobne).

Dane techniczne

• Zakres pomiarowy: -30…130 °C
• Element pomiarowy: Pt1000 (klasa A)
• Dokładność (Pt1000 klasa A): ± (0.15 + 0.002 × |ϑ|)
• Stała czasowa: ok. 30 s (z osłoną ochronną), ok. 8 s (bez osłony ochronnej)
• Stopień ochrony obudowy: IP42 (IP54 z dławikiem M16)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki transportu: -25…70 °C, <95% r.h. (bez kondensacji)
• Warunki pracy (obudowa): -40…70 °C, 5…95% r.h.
• Materiał podstawy: poliwęglan, RAL 7001 (srebrno-szary)
• Materiał pokrywy: poliwęglan, RAL 7035 (jasno-szary)
• Trzpień zanurzeniowy: stal nierdzewna wg DIN 17 440, stal 1.4571
• Waga z opakowaniem: ok. 0.13 kg

Akcesoria (opcjonalne)

• Osłona ochronna 100 mm, mosiądz (CuZn37), PN10: ALT-SB100
• Osłona ochronna 100 mm, V4A (1.4571), PN16: ALT-SS100
• Osłona ochronna 100 mm, V4A (1.4571), PN40 (z kołnierzem do uszczelki płaskiej): ALT-SSF100
• Złączka zaciskowa, V4A (1.4571), PN16 (nastawialna głębokość zanurzenia): AQE2102
• Dławik kablowy M16: 7466200470

Podsumowanie

Siemens QAE2115.010 to solidny, pasywny czujnik zanurzeniowy Pt1000 (klasa A) do precyzyjnego pomiaru temperatury wody w instalacjach HVAC. Długość zanurzeniowa 100 mm, możliwość uzyskania IP54 po zastosowaniu dławika M16 oraz czytelne zasady montażu w rurociągu sprawiają, że jest to praktyczny wybór do układów regulacji temperatury zasilania/powrotu oraz ciepłej wody użytkowej.
