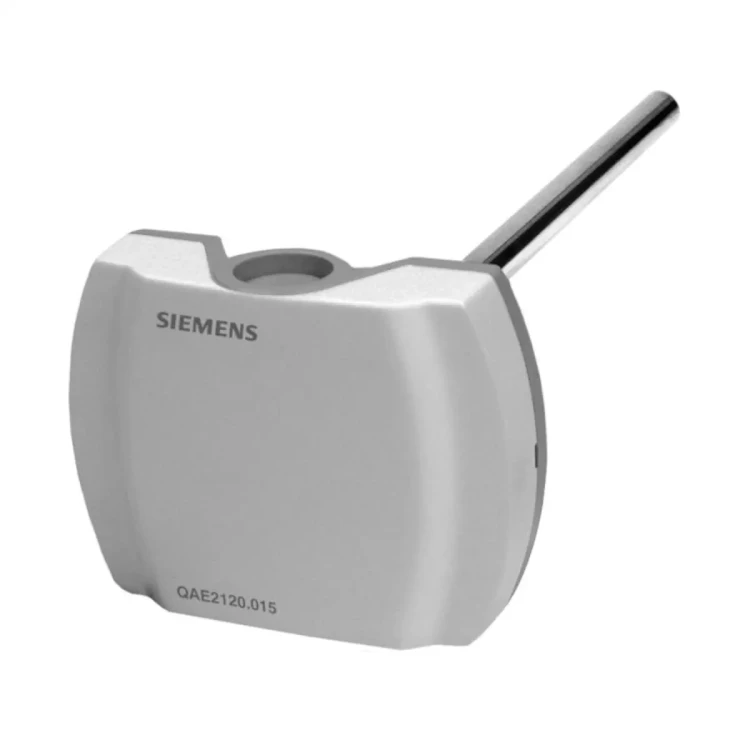

QAE2121.015 Zanurzeniowy czujnik temperatury, LG-Ni1000, -30..+130 [°C], dł. zanurzenia 150 [mm], bez osłony (z AQE2102 zastępuje QAE22.2 oraz QAE2122.013)

QAE2121.015 to zanurzeniowy, pasywny czujnik temperatury wody z serii Symaro™, przeznaczony do montażu w osłonie ochronnej o głębokości zanurzenia 150 mm. Wyposażony w rezystancyjny element pomiarowy LG‑Ni 1000, zapewnia precyzyjny pomiar temperatury wody w rurociągach i zasobnikach instalacji ogrzewania, wentylacji, klimatyzacji oraz ciepłej wody użytkowej.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QAE2121.015
• Typ urządzenia: zanurzeniowy, pasywny czujnik temperatury wody
• Zastosowanie: regulacja i ograniczanie temperatury zasilania, ograniczanie temperatury powrotu, regulacja temperatury ciepłej wody użytkowej
• Element pomiarowy: LG‑Ni 1000 (rezystancyjny czujnik niklowy)
• Zakres pomiarowy: −30…+130 °C
• Głębokość zanurzenia: 150 mm (w osłonie ochronnej)
• Wyposażenie w standardzie: klamra mocująca do osłony ochronnej
• Wymagana osłona ochronna: osłona zanurzeniowa 150 mm z gwintem G½ (zamawiana osobno)
• Ciśnienie nominalne: zależne od zastosowanej osłony ochronnej (np. PN10 dla osłon mosiężnych, do PN40 dla osłon ze stali nierdzewnej)
• Stopień ochrony obudowy: IP42, opcjonalnie IP54 z dławikiem kablowym M16
• Połączenie elektryczne: zaciski śrubowe dla 2‑żyłowego pasywnego czujnika rezystancyjnego
• Obudowa: dwuczęściowa, z poliwęglanu (pokrywa zatrzaskowa)
• Materiał trzpienia: stal nierdzewna 1.4571
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Masa (z opakowaniem): ok. 0,14 kg

Zastosowanie

Zanurzeniowy czujnik temperatury Siemens QAE2121.015 przeznaczony jest do pomiaru temperatury wody w rurociągach i zasobnikach w instalacjach:

• ogrzewania (obieg kotłowy, obiegi mieszające),
• chłodniczych i klimatyzacyjnych,
• ciepłej wody użytkowej.

Typowe zastosowania obejmują:

• regulację lub ograniczanie temperatury zasilania obiegów grzewczych i chłodniczych,
• ograniczanie temperatury powrotu (np. do ochrony źródła ciepła lub wymiennika),
• regulację temperatury c.w.u. w zasobnikach lub podgrzewaczach pojemnościowych.

Czujnik współpracuje z wszystkimi regulatorami i systemami automatyki, które mają wejście dla pasywnego czujnika LG‑Ni 1000.

Funkcje i zasada działania

Czujnik QAE2121.015 mierzy temperaturę medium za pomocą rezystancyjnego elementu LG‑Ni 1000. Rezystancja elementu zmienia się w funkcji temperatury, a powstały w ten sposób sygnał rezystancyjny przekazywany jest do regulatora.

• Pasywny sygnał pomiarowy: czujnik nie wymaga własnego zasilania – pracuje jako element rezystancyjny w obwodzie wejściowym regulatora.
• Charakterystyka R(T): zgodna z krzywą LG‑Ni 1000 przedstawioną w dokumentacji producenta.
• Połączenie 2‑przewodowe: przewody podłączeniowe są zamienialne, biegunowość nie ma znaczenia.
• Stała czasowa: ok. 30 s z osłoną ochronną i ok. 8 s bez osłony – umożliwia szybki i stabilny odczyt temperatury.

Budowa

• Obudowa dwuczęściowa:
  • podstawa z zaciskami śrubowymi do podłączenia przewodów,
  • zdejmowana pokrywa z tworzywa sztucznego, mocowana zatrzaskowo.
• Trzpień zanurzeniowy: stal nierdzewna 1.4571, długość nominalna 150 mm.
• Klamra mocująca: element do mocowania czujnika w osłonie ochronnej (termopozie).
• Wejście kablowe: standardowy przepust do kabla o średnicy 5,5…7,2 mm.
• Opcjonalny dławik kablowy M16 × 1,5: po jego zastosowaniu obudowa spełnia wymagania stopnia ochrony IP54.

Montaż i instalacja

• Czujnik przeznaczony jest do montażu w osłonie ochronnej o długości 150 mm z gwintem G½ (osłona nie wchodzi w zakres standardowej dostawy).
• W komplecie dostarczana jest klamra mocująca do zamocowania trzpienia czujnika w osłonie.
• Minimalna głębokość zanurzenia trzpienia w medium wynosi 60 mm.
• Przed montażem osłony ochronnej należy wspawać w rurociąg łącznik gwintowany lub trójnik G½.
• Przy regulacji temperatury zasilania:
  • montaż na zasilaniu bezpośrednio za pompą – gdy pompa znajduje się na zasilaniu,
  • montaż 1,5…2 m za zaworem mieszającym – gdy pompa jest na powrocie.
• Przy ograniczaniu temperatury powrotu czujnik montuje się na powrocie, w miejscu reprezentatywnym dla temperatury instalacji.
• Czujnik (z osłoną) powinien być montowany w kolanie rurociągu tak, aby trzpień był skierowany przeciwnie do kierunku przepływu medium; woda w miejscu pomiaru musi być dobrze wymieszana (np. za pompą).
• Prowadzenie przewodu: nie doprowadzać kabla od góry – zalecane wejście boczne lub od dołu, aby zminimalizować ryzyko wnikania wilgoci do obudowy.
• Izolacja: czujnika nie wolno zakrywać warstwą izolacji termicznej.
• Osłony ochronne z mosiądzu (CuZn37) mogą pracować do PN10 i 130 °C; przy wyższych ciśnieniach nominalnych lub temperaturach zalecane są osłony wykonane ze stali nierdzewnej V4A.

Wyposażenie dodatkowe (zamawiane osobno)

• Osłony ochronne (głębokość zanurzenia 150 mm):
  • ALT-SB150 – mosiądz (CuZn37), PN10, uszczelnienie na gwincie,
  • ALT-SS150 – stal nierdzewna V4A (1.4571), PN16, uszczelnienie na gwincie,
  • ALT-SSF150 – stal nierdzewna V4A (1.4571), PN40, kołnierz do uszczelki płaskiej.
• Złączka zaciskowa AQE2102 – umożliwia nastawianie głębokości zanurzenia czujnika w osłonie ochronnej.
• Dławik kablowy M16 × 1,5 – do wykonania wejścia kablowego o stopniu ochrony IP54 (nie jest dostarczany standardowo).

Dane techniczne

• Model: QAE2121.015
• Rodzaj czujnika: zanurzeniowy, pasywny
• Element pomiarowy: LG‑Ni 1000
• Zakres pomiarowy: −30…+130 °C
• Głębokość zanurzenia nominalna: 150 mm
• Stała czasowa: ok. 30 s z osłoną ochronną, ok. 8 s bez osłony
• Ciśnienie nominalne instalacji: zależne od zastosowanej osłony ochronnej (do PN40 przy osłonie ALT-SSF150 ze stali nierdzewnej V4A)
• Klasa bezpieczeństwa: III wg EN 60730‑1
• Stopień ochrony obudowy: IP42 (IP54 po zastosowaniu dławika kablowego M16)
• Połączenie elektryczne: zaciski śrubowe do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²
• Wejście kabla: przepust dla Ø 5,5…7,2 mm lub dławik M16 × 1,5
• Dopuszczalne długości przewodów: zgodnie z kartą katalogową stosowanego regulatora
• Temperatura otoczenia (obudowa) – praca: −40…+70 °C (klasa 3K5 wg IEC 721‑3‑3)
• Wilgotność otoczenia (praca): 5…95 % r.h.
• Temperatura otoczenia – transport i składowanie: −25…+70 °C (klasa 2K3 wg IEC 721‑3‑2)
• Wilgotność – transport: <95 % r.h.
• Warunki mechaniczne (transport): klasa 2M2 wg IEC 721‑3‑2
• Materiał obudowy: poliwęglan, podstawa RAL 7001 (srebrnoszary), pokrywa RAL 7035 (jasnoszary)
• Materiał trzpienia zanurzeniowego: stal nierdzewna wg DIN 17440, 1.4571
• Masa (z opakowaniem): ok. 0,14 kg
• Normy i certyfikaty: EN 60730‑1, oznakowanie CE, zgodność elektromagnetyczna do stosowania w środowisku mieszkaniowym, handlowym, lekko uprzemysłowionym i przemysłowym, UL 873.

Podsumowanie

Siemens QAE2121.015 to solidny, zanurzeniowy czujnik temperatury z elementem LG‑Ni 1000 i głębokością zanurzenia 150 mm, przeznaczony do precyzyjnego pomiaru temperatury wody w instalacjach HVAC oraz ciepłej wody użytkowej. Możliwość doboru odpowiedniej osłony ochronnej (mosiężnej lub ze stali nierdzewnej), szybka reakcja pomiarowa, szeroki zakres temperatur oraz wysoki stopień ochrony obudowy sprawiają, że jest to uniwersalny i niezawodny czujnik do zastosowań w nowoczesnych systemach automatyki budynkowej.
