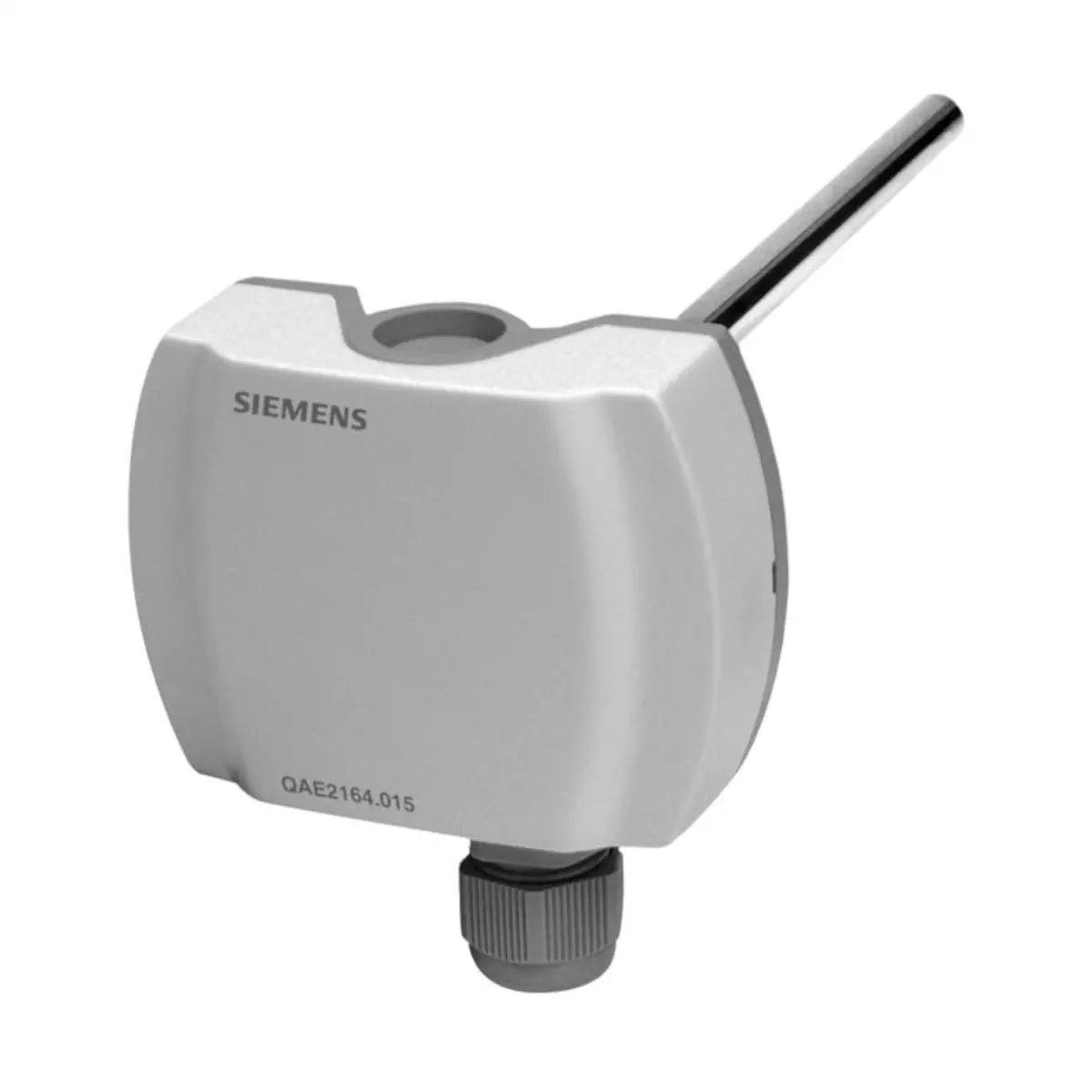

QAE2174.010 Zanurzeniowy czujnik temperatury, 4..20 [mA], -10..+120 [°C], dł. zanurzenia 100 [mm], bez osłony

QAE2174.010 to aktywny zanurzeniowy czujnik temperatury Symaro firmy Siemens, przeznaczony do pomiaru temperatury wody w rurociągach i zasobnikach w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Czujnik posiada głębokość zanurzenia 100 mm, jest zasilany napięciem 13,5…35 V DC i generuje liniowy sygnał prądowy 4…20 mA, dopasowany do nowoczesnych regulatorów i systemów automatyki. W komplecie znajduje się klamra mocująca do osłony ochronnej oraz dławik kablowy M16, natomiast osłona ochronna zamawiana jest osobno.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro
• Model: QAE2174.010
• Typ: aktywny zanurzeniowy czujnik temperatury wody
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne – regulacja / ograniczanie temperatury zasilania i powrotu, regulacja temperatury ciepłej wody użytkowej
• Medium: woda w rurociągach i zasobnikach
• Głębokość zanurzenia trzpienia: 100 mm (minimalna głębokość zanurzenia w medium: 60 mm)
• Przyłącze procesowe: gwint G½ A, ciśnienie nominalne PN16
• Wyposażenie w standardzie: klamra mocująca do osłony ochronnej, dławik kablowy M16 x 1,5 (IP54)
• Osłona ochronna: wymagana, nie jest dostarczana standardowo – do zamówienia osobno (np. ALT-SB100, ALT-SS100, ALT-SSF100 i inne wg oferty)
• Napięcie zasilania: 13,5…35 V DC (niskie napięcie bezpieczne SELV; dopuszczalne również 24 V DC klasa 2 dla rynku US)
• Sygnał wyjściowy: aktywny, liniowy 4…20 mA
• Konfigurowalne zakresy pomiarowe: −10…+120 °C (nastawa fabryczna), 0…100 °C lub 0…70 °C
• Element pomiarowy: Pt1000 klasa B wg DIN EN 60751
• Dokładność pomiaru: ±1 K (0…70 °C), ±1,4 K (−40…+120 °C)
• Stała czasowa: ok. 8 s bez osłony ochronnej, ok. 30 s z osłoną przy prędkości przepływu 2 m/s
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Obudowa: poliwęglan (podstawa RAL 7001 – srebrno-szary, pokrywa RAL 7035 – jasno-szary)
• Trzpień zanurzeniowy: stal nierdzewna 1.4571
• Masa (z opakowaniem): ok. 0,14 kg

Zastosowanie

Czujnik QAE2174.010 przeznaczony jest do pomiaru i regulacji temperatury wody w instalacjach HVAC, w szczególności do:

• Regulacji lub ograniczania temperatury zasilania w obiegach grzewczych / chłodniczych
• Ograniczania temperatury powrotu w celu ochrony źródła ciepła lub instalacji
• Regulacji temperatury ciepłej wody użytkowej w zasobnikach i wężownicach

Czujnik może współpracować ze wszystkimi regulatorami i systemami automatyki, które akceptują aktywny sygnał wyjściowy 4…20 mA.

Funkcje i działanie

Pomiar temperatury i sygnał wyjściowy 4…20 mA

• Temperatura wody mierzona jest przez element Pt1000, którego rezystancja zmienia się wraz z temperaturą.
• Elektronika przetwarza zmianę rezystancji na liniowy sygnał prądowy 4…20 mA, odpowiadający ustawionemu zakresowi temperatury.
• Sygnał wyjściowy jest przeznaczony do podłączenia do regulatora lub systemu nadrzędnego, który realizuje regulację na podstawie wartości mierzonej.

Wybór zakresu pomiarowego

We wnętrzu pokrywy znajduje się element nastawczy (6-pinowe złącze ze zworą), umożliwiający wybór jednego z trzech zakresów pomiarowych:

• R1: 0…100 °C
• R2: −10…+120 °C (nastawa fabryczna)
• R3: 0…70 °C

Zmiana położenia zwory pozwala dopasować czujnik do wymaganego zakresu pracy instalacji, bez konieczności zmiany urządzenia.

Funkcja testowania

• Po ustawieniu zwory w położeniu poziomym aktywowana jest funkcja testowania.
• W trybie testowym czujnik generuje stałe, zdefiniowane wartości prądu (4 mA, 12 mA lub 20 mA, zależnie od położenia), co umożliwia szybkie sprawdzenie okablowania, kierunku działania regulatora i skalowania wejścia.

Reakcja na awarię

• W przypadku awarii czujnika, po upływie ok. 60 s sygnał wyjściowy jest wymuszany na poziomie 4 mA.
• Ułatwia to detekcję usterki przez regulator i zastosowanie odpowiednich funkcji zabezpieczających w instalacji.

Podłączenie elektryczne i okablowanie

• Typ sygnału: 2-przewodowy sygnał prądowy 4…20 mA.
• Zaciski:
  • G1: zasilanie 13,5…35 V DC (obwód prądowy)
  • I1: sygnał wyjściowy 4…20 mA (dla ustawionego zakresu temperatury)
• Zasilanie: niskie napięcie bezpieczne (SELV) z odseparowanym transformatorem lub zasilaczem o ograniczonym prądzie (np. 24 V DC klasa 2 – rynek US).
• Zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D) lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Przekrój przewodów: 1 × 2,5 mm² lub 2 × 1,5 mm² (zaciski śrubowe).
• Dławik kablowy: M16 × 1,5 (w komplecie z czujnikiem), stopień ochrony IP54.
• Dla zasilania wtórnego i linii sygnałowych zalecane są przewody skręcane, co ogranicza zakłócenia elektromagnetyczne.
• Należy przestrzegać dopuszczalnych długości kabli określonych w dokumentacji regulatora, do którego czujnik jest podłączany.

Dane techniczne

• Napięcie zasilania: 13,5…35 V DC (SELV); dopuszczalne 24 V DC klasa 2 (US)
• Pobór mocy: ≤ 1 VA
• Zakresy pomiarowe (wybierane zworą):
  • −10…+120 °C (nastawa fabryczna, R2)
  • 0…100 °C (R1)
  • 0…70 °C (R3)
• Element pomiarowy: Pt1000, klasa B wg DIN EN 60751
• Dokładność pomiaru: ±1 K (0…70 °C), ±1,4 K (−40…+120 °C)
• Sygnał wyjściowy: 4…20 mA, liniowy, dla wybranego zakresu temperatury
• Obciążenie pętli: zgodnie z wykresem w dokumentacji (zależne od napięcia zasilania)
• Głębokość zanurzenia trzpienia: 100 mm
• Minimalna głębokość zanurzenia w medium: 60 mm
• Ciśnienie nominalne: PN16 (z odpowiednią osłoną ochronną)
• Stała czasowa:
  • ok. 8 s przy 2 m/s (bez osłony ochronnej)
  • ok. 30 s przy 2 m/s (z osłoną ochronną)
• Stopień ochrony: IP54 (obudowa z prawidłowo zamontowanym dławikiem kablowym)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa): −40…+70 °C, 5…95% r.h. (wg IEC 721-3-3, klasa 3K5)
• Warunki transportu: −25…+70 °C, <95% r.h., klasa 2K3 (warunki klimatyczne), klasa 2M2 (warunki mechaniczne)
• Podłączenie elektryczne: zaciski śrubowe (1 × 2,5 mm² lub 2 × 1,5 mm²)
• Dławik kablowy: M16 × 1,5, materiał PA, RAL 7035
• Przyłącze do instalacji: gwint G½ A, klucz SW22
• Materiały: podstawa – poliwęglan RAL 7001, pokrywa – poliwęglan RAL 7035, trzpień – stal nierdzewna 1.4571, opakowanie – karton
• Norma wyrobu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Zgodności: oznakowanie CE, RCM, certyfikacja UL 873
• Masa (z opakowaniem): ok. 0,14 kg

Montaż

• Czujnik montuje się w osłonie ochronnej wkręconej w rurociąg lub zasobnik (osłona nie wchodzi w skład dostawy, należy ją zamówić osobno).
• Przed montażem w rurociągu należy wspawać łącznik gwintowany lub trójnik G½.
• Dla przyłączy uszczelnianych na gwincie należy zastosować odpowiedni materiał uszczelniający (np. konopie, taśma PTFE lub podobne).
• Przy regulacji temperatury zasilania:
  • na zasilaniu – bezpośrednio za pompą, jeśli pompa jest na zasilaniu,
  • lub 1,5…2 m za zaworem mieszającym, jeśli pompa jest na powrocie.
• Przy ograniczaniu temperatury powrotu: na powrocie, w miejscu reprezentatywnym dla temperatury instalacji.
• Czujnik (lub osłonę ochronną) zaleca się montować w kolanie rurociągu tak, aby trzpień był skierowany przeciwnie do kierunku przepływu, w miejscu dobrze wymieszanej wody (np. za pompą).
• Czujnik należy montować tak, aby przewody nie były wprowadzane od góry, co zmniejsza ryzyko wnikania wilgoci.
• Czujnika nie wolno zakrywać warstwą izolacji termicznej – obudowa musi pozostać dostępna i wentylowana.
• Dla wszystkich typów obowiązuje minimalna głębokość zanurzenia 60 mm.
• Instrukcja montażu jest umieszczona na opakowaniu urządzenia.

Podsumowanie

Siemens QAE2174.010 to kompaktowy, precyzyjny, zanurzeniowy czujnik temperatury z wyjściem 4…20 mA i zasilaniem 13,5…35 V DC, przeznaczony do pomiaru temperatury wody w rurociągach i zasobnikach. Konfigurowalne zakresy pomiarowe, wbudowana funkcja testowania, wysoka dokładność, solidny trzpień ze stali nierdzewnej oraz obudowa o stopniu ochrony IP54 sprawiają, że jest to niezawodne rozwiązanie do zastosowań w profesjonalnych instalacjach HVAC, zarówno w budynkach mieszkalnych, jak i komercyjnych czy przemysłowych.
